课程设计单级减速器

单级圆锥齿轮减速器课程设计方案单级圆锥齿轮减速器是一种常见的精密减速装置，它通过两个相互啮合的齿轮来实现减速的作用，并且可以将输出轴的转速与输入轴的转速比例进行调整。

本文将介绍一种关于单级圆锥齿轮减速器的课程设计方案，旨在帮助学生们深入了解这个装置的工作原理以及设计方法。

1. 课程设计的目标本课程设计的主要目标是让学生了解单级圆锥齿轮减速器的工作原理，学会计算减速比例和啮合角度，以及设计出符合要求的减速装置。

2. 设计内容2.1 工作原理单级圆锥齿轮减速器是利用两个啮合的锥齿轮来实现减速的作用。

其中的一个锥齿轮为主动轮，另一个为从动轮，它们之间通过啮合来传递力量。

当主动轮转动时，从动轮会随之转动，但是输出轴的转速会比输入轴的转速慢。

减速比例可以通过改变输入输出轴的齿轮的大小比例来调整，即减速比=输入齿轮齿数/输出齿轮齿数。

2.2 计算减速比例和啮合角度减速比例和啮合角度是单级圆锥齿轮减速器设计的重要参数。

学生们需要学会如何利用设计公式计算这两个参数。

具体公式如下：减速比例=输入齿轮齿数/输出齿轮齿数啮合角度=arctan(D1/D2)其中，D1和D2分别为主动轮和从动轮的分度圆直径。

2.3 设计减速装置在学会了如何计算减速比例和啮合角度之后，学生们需要用这些参数去设计一个符合要求的减速装置。

具体的设计步骤如下：1）选择合适的主动轮和从动轮，计算减速比例和啮合角度。

2）计算主动轮和从动轮的模数、齿数和分度圆直径。

3）根据计算结果，制作出主动轮和从动轮的CAD模型，并进行三维打印。

4）将主动轮和从动轮进行啮合测试，并进行调整，确保减速装置的正常工作。

5）测试减速装置的性能，如扭矩传递、噪声、稳定性等。

3. 设计的实现本次课程设计可以通过以下步骤实现：1）介绍单级圆锥齿轮减速器的相关原理和设计方法。

2）让学生们分组进行减速装置的设计和制作。

3）给予学生们必要的指导和帮助，帮助其解决设计中的问题和困难。

单级减速器课程设计一、课程目标知识目标：1. 学生能理解单级减速器的基本结构、工作原理及功能，掌握其主要零部件的名称和作用。

2. 学生能够运用减速器的设计方法，结合实际需求，完成单级减速器的初步设计。

3. 学生能够了解并掌握减速器设计中涉及的力学、材料力学、机械原理等相关知识。

技能目标：1. 学生能够运用CAD软件进行单级减速器的零件图和装配图的绘制，提高其绘图技能。

2. 学生通过课程设计实践，培养解决实际工程问题的能力，提高动手操作和团队协作能力。

3. 学生能够运用所学知识，对单级减速器设计方案进行优化，提高分析问题和解决问题的能力。

情感态度价值观目标：1. 培养学生对机械设计及制造专业的热爱，激发学生的学习兴趣和探究精神。

2. 培养学生严谨的科学态度，注重实践与创新，树立正确的工程观念。

3. 培养学生的团队协作精神，提高沟通与交流能力，培养良好的职业道德和职业素养。

课程性质：本课程为机械设计制造及其自动化专业的专业课程设计，旨在培养学生的实际工程能力和综合运用所学知识解决问题的能力。

学生特点：学生具备基本的机械原理、力学、材料力学等知识，具有一定的CAD绘图技能，但实际设计经验不足。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，强化实践操作和团队协作，提高学生的综合设计能力。

将课程目标分解为具体的学习成果，为后续的教学设计和评估提供依据。

二、教学内容1. 单级减速器的基本概念：减速器的作用、分类及单级减速器的结构特点。

2. 减速器的设计原理：涉及力学、材料力学、机械原理等基础知识，分析单级减速器的工作原理和设计方法。

3. 零部件设计：介绍单级减速器主要零部件的设计方法，包括齿轮、轴、轴承、箱体等。

4. 设计计算：根据实际需求，运用相关公式和规范进行单级减速器的参数计算和设计。

5. CAD绘图：运用CAD软件进行单级减速器零件图和装配图的绘制，包括二维和三维图形的绘制。

6. 设计优化：分析单级减速器设计方案，进行优化调整，提高性能和可靠性。

单级圆柱齿轮减速器课程设计说明书单级圆柱齿轮减速器课程设计说明书1.引言1.1 编写目的本文档旨在提供关于单级圆柱齿轮减速器的课程设计说明，深入介绍该减速器的结构、工作原理、制造要求和使用注意事项，为课程设计的开展提供参考和指导。

1.2 背景单级圆柱齿轮减速器是一种常用的传动装置，广泛应用于各种机械设备中，具有结构简单、传动效率高等优点。

本课程设计的目标是通过深入研究单级圆柱齿轮减速器实现对其工作原理的理解和对其设计参数的分析。

2.减速器概述2.1 结构组成单级圆柱齿轮减速器主要由输入轴、输入齿轮、输出齿轮和输出轴组成。

输入轴与输入齿轮相连，输出齿轮与输出轴相连。

2.2 工作原理当输入轴转动时，通过输入齿轮的旋转将动力传递到输出齿轮上，从而将输入轴的高速运动转变为输出轴的低速运动。

3.设计要求3.1 传动比计算根据实际应用需求确定所需的传动比，结合输入轴的转速和输出轴的转速计算减速器的传动比。

3.2 齿轮尺寸设计根据所需的传动比和减速器的工作负载，设计合适的齿轮模数、齿数、齿形等参数。

3.3 轴承选择根据输入轴和输出轴的负载以及转速要求，选择适当的轴承以保证减速器的稳定运行。

4.使用注意事项4.1 安装与调试减速器安装前应检查各部件是否完好无损，安装过程中要注意对各部件进行正确的组装和配合，调试时应确保齿轮的啮合状态和轴线的对中度。

4.2 运行与维护在正常运行期间，应监测减速器的运行状态，定期检查润滑油的情况，及时更换和补充润滑油。

5.附件本文档涉及的附件包括：齿轮图、尺寸图、工程计算表格等。

6.法律名词及注释6.1 法律名词1：根据《机械传动设计规范》，减速器是一种通过齿轮和其他传动装置进行能量传递和转换的机械装置。

6.2 法律名词2：传动比是指输入轴转速与输出轴转速之间的比值，通常用N表示。

6.3 注释1：齿轮模数是一个用来描述齿轮尺寸的参数，是每毫米齿宽上的齿数。

6.4 注释2：齿形是用来描述齿轮对齿轮啮合的牙形形状，决定齿轮的传动效率和噪音水平。

一、设计题目:四、设计计算和说明：2确定传动装置的总的传动比和分配传动比（齿轮传递效率）,4η=0.96（卷筒效率）,5η=0.99(凸轮连轴器)aη= 0.96*30.98*0.97*0.99*0.96=0.83所以dP=1000aFVη=2250 1.310000.83⨯⨯=3.5kw确定电动机转速卷筒轴工作转速为：n=601000VD⨯Ω=6010001.3240⨯Ω⨯=103.45 minr取传动比：V带的传动比为'1i=2—4，一级圆柱斜齿传动比为'2i=3—6，所以总的传动比'ai=6—24，故电动机转速的可选范围为：'dn='ai⨯n=(6—24) ⨯103.45=621～2483minr最符合这一条件的电机为Y112M—4该电机的主要参数为：电机选用Y112M—4（主要参数：额定功率：4KW；满载转速：n=1440r/min；启动转矩T=2.0；最大转矩2.0）.安装尺寸如下：电动机选好后试计算传动装置的总传动比，并分配各级传动比。

电动机型号Y112M—4，满载转速1440minr2.1 总传动比：有式ai=mmn=1440103.45=4.64分配传动比因为0ai i i=•式中i，i分别为带传动和减速器的传动比。

为使V带传动外廓尺寸不致过大，初步选0i=3，则一级4η=0.965η=0.990.83aη=3.5dP kw=n=103.45minr'dn=621～2483minr电动机选用Y112M—4传动装置的总的传动比和分配传动比所用公式皆引自《机械设计课程设计指导书》第18~~22页主要参数：3 V带传动装置：2.2.4各轴的输入转矩：dT=9550dmnP=23.21NM1T=d T0i01η=23.21*3*0.96=66.85NM2121266.85*4.64*0.98*0.97294.86N miT Tη=••==•卷筒轴输入3224294.86*0.98*0.99286.07N mT Tηη=••==•2.2.5各轴的输出转矩：'112'222'33266.85*0.9865.513294.86*0.98288.96286.07*0.98280.35N mN mN mT TT TT Tηηη=•==•=•==•=•==•运行和动力参数计算结果整理于下表：已知原动机为Y112M—4型（主要参数：额定功率：4KW；满载转速：n=1440r/min；启动转矩T=2.0；最大转矩2.0）电动机到I轴的传动比为3.0。

江苏大学工程图学课程设计单级直齿圆柱齿轮减速器设计说明书专业机械设计制造及其自动化班级学号姓名指导教师答辩日期2013年6月28号目录第一章绪论一、减速器的简介 (3)二、减速器的种类 (3)第二章单级直齿圆柱齿轮减速器的工作原理与结构介绍一、减速器的工作原理 (5)二、减速器的结构介绍 (6)三、减速器的拆卸顺序 (9)第三章减速器各组成部分分析一、整体描述 (9)二、减速装置 (9)第四章壳体部分一、底座和箱盖 (11)二、销的定位形式、螺纹连接形式及特殊结构 (11)三、润滑方式 (11)第五章主要零件工作示意图一、箱盖 (12)二、箱体 (12)三、大端盖 (13)第六章减速器中的特殊装置一、油面指示器 (13)二、视孔装置 (14)三、螺栓连接装置 (14)四、清油装置 (14)五、齿轮啮合 (15)第七章小结及改进意见一、小结 (15)二、改进意见 (15)第一章绪论一、减速器的简介减速器是一种动力传递机构，利用齿轮的速度转换器，将电机的每分钟回转数（转速）减速到所需要的工作转速。

如果以一对齿轮传动为例，减速比=N1/N2=Z2/Z1,其中N1和N2分别表示两啮合齿轮的转速，Z1、Z2分别为两齿轮的齿数，这就是说，减速比等于两齿轮齿数的反比。

二、减速器的种类减速器的种类很多。

常用的齿轮及蜗杆减速器按其传动及结构特点，大致可分为三类：1.齿轮减速器（图1-2-1）主要有圆柱齿轮减速器、圆锥齿轮减速器和圆锥-圆柱齿轮减速器三种。

（1）圆柱齿轮减速器：当传动比在8以下时，可采用单级圆柱齿轮减速器。

大于8时，最好选二级以上的减速器。

单级减速器的传动比如果过大，则其外廓尺寸将很大。

二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。

展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。

（2）圆锥齿轮减速器：它用于输入轴和输出轴位置布置成相交的场合。

课程设计单级蜗杆减速器一、课程目标知识目标：1. 理解并掌握单级蜗杆减速器的基本结构、工作原理及用途。

2. 掌握蜗杆减速器的主要参数计算方法，如蜗杆直径、蜗轮齿数、传动比等。

3. 了解蜗杆减速器的优缺点以及在使用过程中应注意的问题。

技能目标：1. 能够阅读并分析蜗杆减速器的工程图，识别其主要部件和参数。

2. 能够运用所学知识，进行简单的蜗杆减速器设计计算。

3. 能够运用所学知识，对蜗杆减速器进行简单的故障分析和维护。

情感态度价值观目标：1. 培养学生对机械传动装置的兴趣，激发其探索精神和创新意识。

2. 增强学生的团队合作意识，培养其在工程实践中的沟通与协作能力。

3. 强化学生对产品质量和安全意识的认识，使其在实际工作中能够遵循规范，确保设备运行安全。

课程性质分析：本课程为机械设计基础课程，旨在帮助学生掌握单级蜗杆减速器的原理、设计和应用，提高学生的实际操作能力。

学生特点分析：学生处于高年级阶段，具备一定的机械基础知识，具备一定的自学和动手能力，但对复杂机械设备的了解有限。

教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，使学生在掌握基本知识的同时，能够解决实际问题。

通过本课程的学习，学生能够具备蜗杆减速器的基本设计和应用能力，为后续相关课程和实际工作打下坚实基础。

二、教学内容1. 引言：介绍蜗杆减速器的定义、分类以及在工业中的应用。

相关教材章节：第一章第二节。

2. 单级蜗杆减速器的基本结构和工作原理：- 蜗杆、蜗轮的结构特点及其材料选择。

- 蜗杆与蜗轮的啮合原理、传动特点。

相关教材章节：第二章第一、二节。

3. 蜗杆减速器的参数计算与设计：- 蜗杆直径、蜗轮齿数、传动比的计算方法。

- 蜗杆减速器的强度计算。

- 蜗杆减速器的设计步骤。

相关教材章节：第三章第一节、第二节。

4. 蜗杆减速器的优缺点及使用注意事项：- 蜗杆减速器的优点、缺点分析。

- 蜗杆减速器在使用过程中的维护与保养。

目录
一课程设计任务书 2 二设计要求2三设计步骤2
1. 传动装置总体设计方案 3
2. 电动机的选择 4
3. 确定传动装置的总传动比和分配传动比 5
4. 计算传动装置的运动和动力参数 6
5. 设计V带和带轮 7
6. 齿轮的设计 9
7. 滚动轴承和传动轴的设计 14
8. 键联接设计 28
9. 箱体结构的设计 29
10.润滑密封设计 31
11.联轴器设计 32
四设计小结32 五参考资料32
原始数据：
数据编号A1 A2 A3 A4 运送带工作拉力1100 1150 1200 1250
方案简图如上图
）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用
Ⅳ.轴的结构设计
(1).根据轴向定位的要求确定轴的各段直径和长度
1).为了满足办联轴器的轴向定位要求，Ⅰ-Ⅱ段右端需制出一轴肩，故取Ⅱ
输出轴的最小直径显然是安装带轮处的直径ⅡⅠ-d ，取mm d 22=-ⅡⅠ，根据带轮结构和尺寸，取mm l 35=-ⅡⅠ。

按弯扭合成应力校核轴的强度
进行校核时，通常只校核轴上承受最大弯矩和扭矩的截面（即危险截面
α
根据上表数据，以及轴单向旋转，扭转切应力为脉动循环变应力，取=。

三。

计算传动装置的总传动比和分配级的传动比。

1、总传动比:总I =n电机/n滚筒=960/55.2=17.39带传动设计1.选择常见的V带截面:根据教材P188表11.5，kA=1.2，PC=KAP功= 1.2× 5.5 = 6.6kw。

根据教材P188的图11.15:选择A型V带。

2.确定皮带轮的参考直径并检查皮带速度:根据教材P189的表11.6:D1 = 100毫米> dmin = 75毫米，D2=i波段D1(1-ε)= 3.48×100×(1-0.01)= 344.52mm，根据教材P179的表11.4:D2 = 355毫米，D1 = 100毫米。

实际从动轮转速nⅱ' = nⅰD1/D2 = 960×100/355 = 270.42 r/min转速误差为1-nⅱ'/nⅱ= 1-270.42/275.86 = 0.0197 < 0.05(允许)带速V =πD1 n1/60×1000 =π×100×960/60×1000 = 5.03m/s，带速在 5 ~ 25 m/s范围内为宜。

3.确定皮带长度和中心距离:0.65(D1+ D2)≤a0≤2(D1+ D2)，即0.65(100+355)≤a0≤2×(100+355)，所以是297.75mm≤a0≤910mm，初始中心距a0=650mm。

长度l0 = 2 A0+1.57(D1+D2)+(D2-D1)2/4a 0= 2×650+1.57(100+355)+(355-100)2/(4×650)= 2039.36mm根据教材P179的图11.4:Ld = 2000mm中心距离a≈a0+(Ld-L0)/2= 650+(2000-2039.36)/2 = 650-19.68 = 631毫米4.检查小滑轮的包角:α1 = 1800-57.30×(D2-D1)/a = 1800-57.30×(355-100)/631=156.840>1200(适用)5.确定皮带的根数:根据教材P191的表11.8:P0 = 0.97 kw根据教材P193的表11.10:△P0 = 0.11 kw。

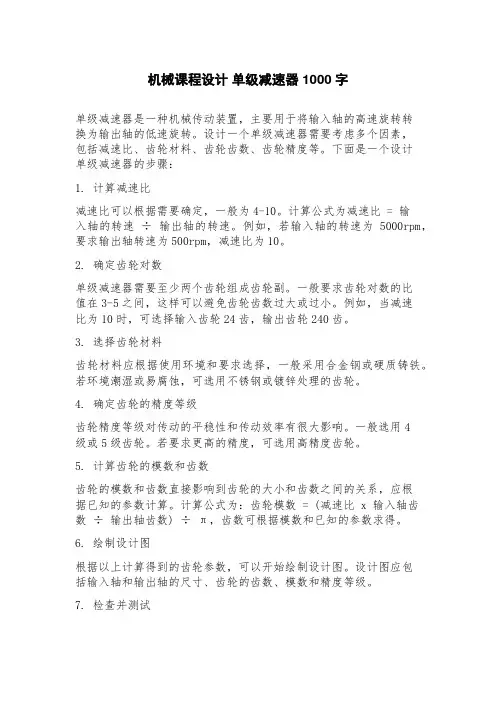

机械课程设计单级减速器1000字单级减速器是一种机械传动装置，主要用于将输入轴的高速旋转转换为输出轴的低速旋转。

设计一个单级减速器需要考虑多个因素，包括减速比、齿轮材料、齿轮齿数、齿轮精度等。

下面是一个设计单级减速器的步骤：1. 计算减速比减速比可以根据需要确定，一般为4-10。

计算公式为减速比 = 输入轴的转速÷输出轴的转速。

例如，若输入轴的转速为5000rpm，要求输出轴转速为500rpm，减速比为10。

2. 确定齿轮对数单级减速器需要至少两个齿轮组成齿轮副。

一般要求齿轮对数的比值在3-5之间，这样可以避免齿轮齿数过大或过小。

例如，当减速比为10时，可选择输入齿轮24齿，输出齿轮240齿。

3. 选择齿轮材料齿轮材料应根据使用环境和要求选择，一般采用合金钢或硬质铸铁。

若环境潮湿或易腐蚀，可选用不锈钢或镀锌处理的齿轮。

4. 确定齿轮的精度等级齿轮精度等级对传动的平稳性和传动效率有很大影响。

一般选用4级或5级齿轮。

若要求更高的精度，可选用高精度齿轮。

5. 计算齿轮的模数和齿数齿轮的模数和齿数直接影响到齿轮的大小和齿数之间的关系，应根据已知的参数计算。

计算公式为：齿轮模数 = (减速比 x 输入轴齿数÷输出轴齿数) ÷π，齿数可根据模数和已知的参数求得。

6. 绘制设计图根据以上计算得到的齿轮参数，可以开始绘制设计图。

设计图应包括输入轴和输出轴的尺寸、齿轮的齿数、模数和精度等级。

7. 检查并测试设计完成后，应进行检查和测试。

检查是否符合设计要求，测试运转是否平稳。

若不符合要求，应找出原因并进行调整。

以上是一个单级减速器的设计步骤，需要注意的是，在整个设计过程中，应密切关注各个参数之间的关系，以保证单级减速器的工作效率和平稳性。

机械设计基础课程设计一级减速器一、课程目标知识目标：1. 掌握一级减速器的结构组成及其工作原理；2. 了解并掌握减速器的设计方法和步骤，包括计算、选型、校核等；3. 掌握减速器主要零件的材料、加工工艺及装配要求；4. 理解并掌握减速器的强度、刚度和精度计算。

技能目标：1. 能够运用所学知识，独立完成一级减速器的设计计算；2. 能够运用CAD软件绘制减速器的零件图和装配图；3. 能够根据设计要求，选择合适的材料和加工方法，并进行简单的校核；4. 能够通过实验或模拟，分析减速器的性能，并提出优化方案。

情感态度价值观目标：1. 培养学生对机械设计基础课程的兴趣，激发学习热情；2. 培养学生的团队协作意识和沟通能力，提高解决问题的能力；3. 培养学生严谨的科学态度和良好的工程意识，注重实际操作和工程实践；4. 引导学生关注我国机械制造业的发展，树立为国家和社会作贡献的价值观。

本课程针对高年级学生，课程性质为专业核心课程。

在分析课程性质、学生特点和教学要求的基础上，将课程目标分解为具体的学习成果，以便后续的教学设计和评估。

通过本课程的学习，使学生能够掌握一级减速器的设计方法和技能，为今后从事机械设计及相关领域工作打下坚实基础。

二、教学内容1. 减速器概述：讲解减速器的作用、分类及一级减速器的特点；参考教材章节：第一章第一节。

2. 减速器设计原理：阐述一级减速器的工作原理、设计要求和计算方法；参考教材章节：第一章第二节。

3. 齿轮传动的计算：介绍齿轮传动的基本参数计算、强度校核和精度等级；参考教材章节：第二章。

4. 轴承和轴的设计：讲解轴承的类型选择、寿命计算和轴的设计计算；参考教材章节：第三章。

5. 减速器零件的加工与装配：分析减速器主要零件的加工工艺、装配要求和质量控制；参考教材章节：第四章。

6. 减速器设计实例：分析一级减速器设计实例，指导学生完成设计计算和图纸绘制；参考教材章节：第五章。

7. 减速器性能分析及优化：介绍减速器性能测试方法，分析结果并提出优化方案；参考教材章节：第六章。

中北大学课 程 设 计 说 明 书学生姓名： 学 专 题 院： 业： 目：学 号：指导教师：董亚峰 乔峰丽职称:讲师 副教授年月日中北大学课程设计任务书2012 /2013 学年第 一 学期学 专院： 业： 学 号： 单级斜齿圆柱齿轮减速器 8 月 20 日～8 月 31 日学 生 姓 名： 课程设计题目： 起 迄 日 期： 课程设计地点： 指 导 教 师： 系 主 任：董亚峰 暴 建乔峰丽 岗下达任务书日期: 2012 年 8 月 20 日课 程 设 计 任 务 书1．设计目的：(1) 通过课程设计，培养学生综合运用机械设计基础和其他先修课程的理论知识来分 析解决机械设计问题的能力。

(2) 学习机械设计的一般方法，掌握机械设计的一般规律。

(3) 进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和 规范等。

2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等） ：设计一台单级斜齿圆柱齿轮减速器，该减速器用于螺旋输送机的传动系统中。

方案简图（题号 13） ：原始数据：输送机主轴转速 rpm；输送机主轴扭矩 N·mm。

技术条件：该传动设备两班制连续工作，单向回转，有轻微振动，输送机主轴转速允许 误差为±5%，使用期限 10 年。

3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、 实物样品等〕 ：设计分段进行，在没有原则错误时才能进行下一阶段设计，以保证设计质量。

1) 设计计算 选择电动机， 计算传动装置的运动和动力参数， 进行传动件的设计计算， 校核轴、轴承、键，选择联轴器等。

2) 草图绘制、审查和修改 根据上述设计计算，绘制装配图的主、俯视图。

3) 绘制装配图 除绘制草图内容外，绘制装配图的侧视图，编写技术要求，对零件编 号，填写明细表及标题栏等。

4) 绘制零件图 选择所设计减速器中任一轴和齿轮进行绘制。

鼓励采用计算机绘图。

单级直齿圆柱齿轮减速器课程设计一、设计任务本课程设计的设计任务是：根据给定的要求，设计一台单级直齿圆柱齿轮减速器。

二、设计要求1. 减速比为5；2. 输入轴转速为1500r/min；3. 输出轴转矩为1500N.m；4. 齿轮材料为40Cr；5. 要求减速器传动效率不低于90%。

三、设计步骤1. 确定输入轴和输出轴的位置关系和方向；2. 根据减速比和输入轴转速，计算输出轴转速；3. 根据输出轴转矩和输出轴转速，计算输出功率；4. 根据输入功率和传动效率，计算输出功率；5. 根据输出功率和输出轴转速，计算输出轴扭矩；6. 选择合适的齿轮模数、齿数、中心距等参数，并绘制齿轮剖面图和总体布置图；7. 计算齿轮尺寸，并绘制零件图。

四、设计计算1. 计算减速比：减速比 = 输出转速 / 输入转速 = 1500 / 300 = 52. 计算输出功率：Pout = Tout × ωout = 1500 × 2π × 25 / 60 = 393.44W3. 计算输入功率：Pin = Pout / η = 393.44 / 0.9 = 437.16W4. 计算输出轴扭矩：Tout = Pout / ωout = 1500 × 1000 / (2π × 25) = 377 N.m5. 计算齿轮尺寸：(1) 齿轮模数的选择：根据齿轮传动功率和转速，选择合适的齿轮模数。

本次设计中，选择齿轮模数为6。

(2) 齿数的确定：根据减速比和齿轮模数，计算出输入齿轮和输出齿轮的齿数。

本次设计中，输入齿轮Z1=30，输出齿轮Z2=150。

(3) 中心距的确定：根据输入、输出齿轮的模数、压力角、法向变位系数等参数，计算出中心距。

本次设计中，中心距a=240mm。

五、零件图绘制根据计算结果和要求，绘制零件图，并进行配合公差分析。

六、结论通过本次课程设计，我们成功地设计出了一台单级直齿圆柱齿轮减速器。

单级减速器课程设计一、课程目标知识目标：1. 学生能够理解单级减速器的基本结构、工作原理及其在机械传动中的应用；2. 学生能够掌握单级减速器的设计步骤、参数计算和选型方法；3. 学生能够了解单级减速器的制造工艺、装配和调试过程。

技能目标：1. 学生能够运用所学知识，独立完成单级减速器的设计计算；2. 学生能够熟练运用CAD软件绘制单级减速器的零件图和装配图；3. 学生能够运用传动原理，分析并解决单级减速器在实际应用中可能出现的问题。

情感态度价值观目标：1. 学生通过学习，培养对机械设计及其制造工艺的热爱，增强工程意识；2. 学生在团队协作中，培养沟通、协作能力和解决问题的能力；3. 学生在学习过程中，树立正确的价值观，认识到科技发展对国家和社会的重要性。

课程性质：本课程为机械设计课程的实践环节，旨在让学生将理论知识与实际应用相结合，提高学生的动手能力和创新能力。

学生特点：学生已具备一定的机械基础知识，具有一定的空间想象能力和逻辑思维能力。

教学要求：结合学生特点，注重理论与实践相结合，强化实践操作，培养学生的实际应用能力。

在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. 单级减速器的基本概念与分类：包括减速器的作用、类型及在机械系统中的应用。

教材章节：第二章第二节2. 单级减速器的工作原理与结构特点：分析齿轮传动原理，探讨单级减速器的结构组成及其优势。

教材章节：第二章第三节3. 单级减速器设计计算：学习单级减速器设计的基本步骤，掌握参数计算和选型方法。

教材章节：第三章4. 单级减速器CAD绘图：运用CAD软件，绘制单级减速器的零件图和装配图。

教材章节：第四章5. 单级减速器制造工艺与装配调试：了解单级减速器的制造过程、工艺要求，学习装配和调试方法。

教材章节：第五章6. 单级减速器在实际应用中的问题分析：结合实际案例，分析并解决单级减速器在使用过程中可能遇到的问题。

一级减速器的课程设计一、课程目标知识目标：1. 学生能理解减速器的基本概念，掌握一级减速器的工作原理；2. 学生能够解释减速器在机械传动系统中的作用，了解一级减速器的结构组成；3. 学生掌握一级减速器的传动比计算方法，并能够进行简单的应用题计算。

技能目标：1. 学生能够运用所学的知识，分析一级减速器的实际应用案例，并提出改进意见；2. 学生能够通过动手实践，完成一级减速器的简易模型制作，培养动手操作能力；3. 学生能够利用图示、计算和文字描述等方式，清晰表达减速器的相关知识。

情感态度价值观目标：1. 学生培养对机械工程学科的兴趣，激发探索科学技术的热情；2. 学生通过团队合作完成减速器模型制作，培养团队协作精神和沟通能力；3. 学生认识到科学技术在实际生活中的应用，增强学以致用的意识。

分析课程性质、学生特点和教学要求，本课程旨在帮助学生掌握一级减速器的相关知识，培养其动手实践和团队协作能力，同时激发学生对科学技术的兴趣，提高其解决实际问题的能力。

课程目标具体、可衡量，为后续的教学设计和评估提供明确方向。

二、教学内容1. 减速器概述- 定义、分类及用途- 减速器在机械传动系统中的作用2. 一级减速器结构与原理- 一级减速器的结构组成- 工作原理及传动比计算- 应用实例分析3. 传动比计算方法- 齿轮传动比计算- 齿轮与蜗杆传动比计算- 案例分析与练习4. 一级减速器模型制作- 制作材料与工具选择- 制作步骤及注意事项- 团队合作与分工5. 一级减速器在实际应用中的案例分析- 实际应用场景介绍- 存在问题与解决方案- 改进意见与探讨教学内容依据课程目标，遵循科学性和系统性原则进行选择和组织。

本章节内容涉及减速器的基本概念、结构原理、传动比计算、模型制作以及实际应用案例分析，旨在帮助学生全面掌握一级减速器的相关知识。

教学大纲明确教学内容安排和进度，具体如下：- 第1-2课时：减速器概述、一级减速器结构与原理- 第3-4课时：传动比计算方法、案例分析及练习- 第5-6课时：一级减速器模型制作- 第7课时：一级减速器在实际应用中的案例分析教学内容与教材紧密关联，确保教学实际需求得到满足。

实用文档课程设计任务书课程设计题目：带式运输机的单级直齿圆柱齿轮减速器（一）设计容1、电动机的选择与运动参数的计算2、齿轮传动的设计；3、轴的设计；4、绘制零件的工作图和装配图(1) 减速器的装配图(2) 绘制零件的工作图5、编写设计说明书(1)、目录；(2)、设计任务书；(3)、设计计算：详细的设计步骤与演算过程；(4)、对设计后的评价；(5)、参考文献资料。

（二）设计工作量1.减速器装配图一2.零件图二（轴一，齿轮一）3.设计说明一份。

目录传动方案拟定与说明 4电动机的选择 5齿轮传动的设计计算 8轴的设计计算 12减速器铸造机体结构尺寸计算结果表 18设计小结 21传动方案拟定与说明系统简图：原始数据：带工作拉力F=2000N，带速度V=2.4m/s，卷筒直径D450mm工作要求：每日两班制，传动不逆转，有中等冲击，链速允许误差为5%电动机的选择1、电动机类型的选择Y系列三相异步电动机2、电动机功率的选择（1）工作机所需功率Pw。

Pw=Fv/1000=(2000·2.4)/1000=4.8Kw（2）电动机输出功率Pd。

考虑传动装置的功率损耗，所需电动机的输出功率为Pd=Pw/η式中：η1. η2.，η3，η4为别为传动系统中联轴器、滚动轴承、齿轮传动与卷筒传动的效率，查表2-3，取η1=0.99，η2=0.98，η3=0.97，η4=0.96，则η=0.992·0.984·0.972·0.96=0.817所需电动机的输出功率为Pd=Pw/η=4.8/0.817=5.88Kw（2）确定电动机的额定功率Ped。

选定电动机的额定功率Ped=7.5Kw 3、选择电动机的转速计算工作机的转速n wn w=（60·1000·v）/πD=101.9r/min安表2-2推荐的传动比合理围，二级圆柱齿轮减速器传动比围是i’=8~40.则电动机转速的可选围为Nd=I’n w=*8~40）·101.9=815.2~4076Kw可见同步转速为750r/min、1000r/min、1500r/min、3000r/min的电动机都符合要求，查表14-1，初选同步转速1000r/min、1500r/min 的两种电动机进行比较，则为Y160M-6、Y132M-4，其传动比为9.81、14.72.因此电动机Y160M-6传动比小，选定电动机型号为Y160M-6。

单级齿轮减速器课程设计说明书一、课程设计目的本次单级齿轮减速器课程设计旨在通过学生对单级齿轮减速器的设计与制作过程的实践操作，培养学生的工程实践能力与综合素质。

二、课程设计内容1. 单级齿轮减速器设计理论基础的讲授。

2. 单级齿轮减速器的设计与制作流程的介绍。

3. 实际操作环节的安排与指导。

4. 结合实际案例，对单级齿轮减速器的应用进行探究与分析。

三、课程设计步骤1. 基础理论的学习与掌握。

学生需要掌握单级齿轮减速器的基本结构、工作原理、设计参数等基础知识，并了解其在工程实践中的应用场景。

2. 设计与制作方案的制定。

学生需要根据实际情况，确定单级齿轮减速器的设计方案，并制定具体的制作计划与流程。

3. 实际操作环节的指导。

学生需要通过实际操作，掌握单级齿轮减速器的制作过程与技术要点，以及相关的工具与操作技巧。

4. 应用案例的探究与分析。

学生需要结合实际案例，对单级齿轮减速器在工程应用中的作用进行深入探究与分析，并总结出有效的应用策略。

四、课程设计效果通过本次单级齿轮减速器课程设计，学生能够：1. 掌握单级齿轮减速器的基本理论知识与制作技术。

2. 培养工程实践能力与综合素质。

3. 实现理论与实践的有机结合，提高学生的应用能力。

4. 增强学生的团队协作能力与创新意识。

五、课程设计注意事项1. 设计方案需要根据实际情况进行合理的调整与修正。

2. 实际操作环节需要严格遵守安全操作规程，确保实验过程的安全性。

3. 应用案例分析需要结合具体的工程实践情况，注重实际效果的评估与总结。

4. 需要注重学生的实践操作能力培养，同时要兼顾理论知识的讲授与学习。
