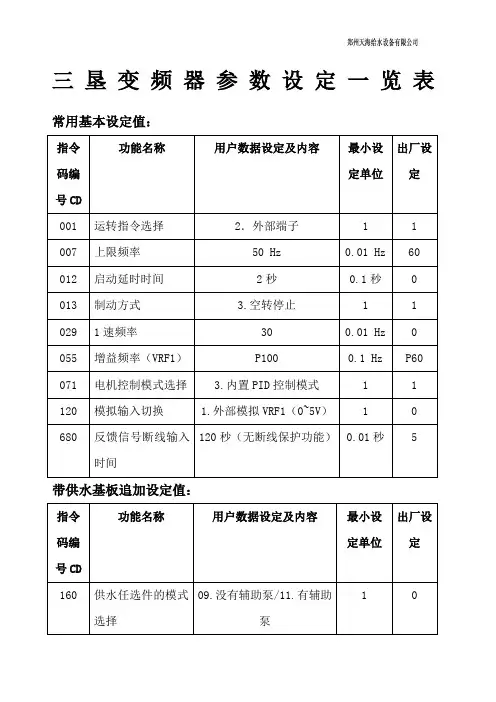

三垦变频器参数设定一览表

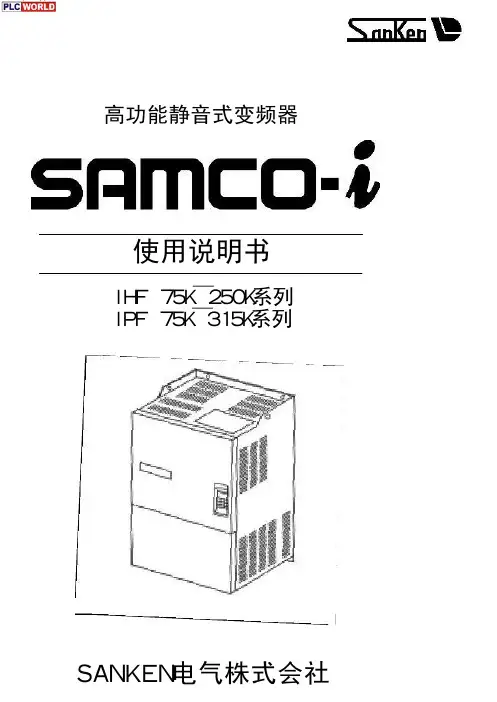

高功能静音式变频器使用说明书ＩＨＦ　７５Ｋ￣２５０Ｋ系列ＩＰＦ　７５Ｋ￣３１５Ｋ系列此次承蒙惠购ＳＡＮＫＥＮ的通用型变频器非常感谢。

这种变频器是一种把感应电机用作可变速驱动的装置。

该变频器因内装微处理器，故功能齐全，操作简便。

为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便今后长期使用【为了安全使用本机】■为了防止给您和他人造成人身危害及财产损坏，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。

请在使用之前仔细阅读本使用说明书，并正确加以使用。

■阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。

■本使用说明书中，安全注意事项的重要等级以【危险】、【注意】进行分类。

如果忽视该提示警号而进行了错误的操作时，可能会造成人身伤亡事故。

如果忽视该提示警号而进行了错误的操作时，可能会造成人员伤害或财产损失。

※另外，即使是〔注意〕中所记载的事项，根据不同情况也有可能会造成严重后果。

因为所有内容均非常重要，务请严格遵守。

危险注意安全注意事项⒈安装变频器时，请用规定的螺栓牢固地安装在金属面板上。

⒉变频器及电机的接地端子（ ）务请接地。

⒊在变频器的电源一侧，必须设置与变频器容量相适应的ＭＣＣＢ（断路开关）。

⒋变频器设备内部有高压电路部分，因为有可能会造成触电等重大人身事故，所以严禁用手触摸机内部件。

⒌在进行保养、检查时，请切断电源，待ＣＨＡＲＧＥ　灯熄灭后，用万用表确认端子盘Ｘ、Ｐ之间没有电压后，方可进行保养、检查作业。

⒍变频器即使停止运转，机内仍存有电压。

所以请勿用手触摸端子盘。

⒎当用于６０　Ｈｚ以上时，请确认电机等负载一侧的安全之后，方可使用。

⒏在长时间不使用时，务请切断电源。

１．安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２．产品的确认和使用前的注意事项．．．．．．．．．．．．．．．．．．３３．安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５４．布线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６５．操作面板．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２６．运转．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５７．功能设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２８．保护功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５６９．判定为故障之前．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５９１０．保养和检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６０１１．标准规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６１１２．外形尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３１－１安装时的注意事项１－２布线时的注意事项注１－３ 运转操作时的注意事项１－４ 保养、检查时的注意事项２－１ 产品的确认打开包装之后，请确认下述项目∶（１）请从机壳表面的铭牌来确认产品的型号、容量是否与订货一致。

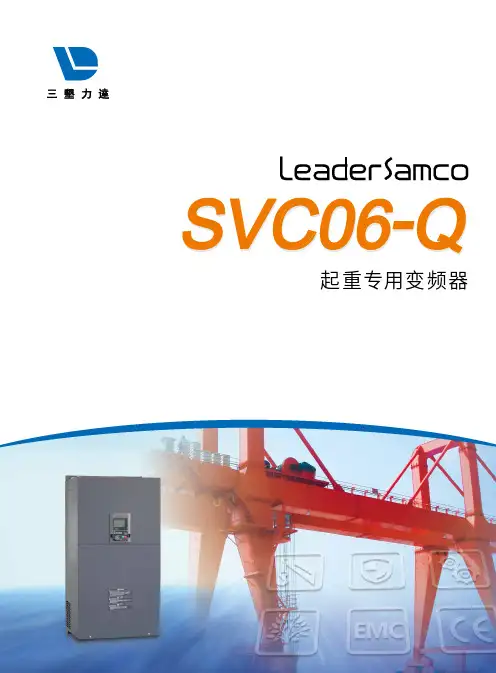

起重专用变频器SVC06-Q三垦力达1986年进入中国通用变频传动领域的品牌1986年，香港力达企业作为中国变频控制领域拓荒者，将日本三垦通用变频器和UPS产品引入中国，成为通用变频器行业先驱，荣幸地开启了国内马达控制调速时代。

1999年，三垦力达电气 (江阴)有限公司成立，成为早期实现研发、生产国产化的外资品牌。

自成立以来，三垦力达始终致力于节能事业，在国内变频控制技术革新的历史上不断篆刻自己的名字：全力以赴地为变频控制技术在国内的应用和推广贡献力量。

现今，三垦力达已集研发、生产、销售、服务为一体，凭借掌握的先进“功率转换、控制”技术和30多年来对变频控制应用的丰富经验，获得众多客户的认可和支持！未来，三垦力达仍将传承匠人精神，致力于在电力电子领域推动中国工业自动化的集约型发展，除了带来更高性能和附加值的变频器和电源产品外，还全力以赴地开发新的产品，拓展新的市场……应用案例■适应起重设备的低频高转矩性能■特有的防溜沟保护功能■完善的保护功能■标配 PG 接口■长寿命设计■符合欧盟EMC 指令■符合欧盟低电压指令实现卓尔不凡的提升性能目录02企业综述03SVC06-Q 性能特点04产品优势06应用案例08技术资料08― 型号说明、型号一览09― 共通规格10― 标准规格12― 端子接线图13― 外形尺寸14― 通讯功能规格14选购件14― 部分选购基板15―制动单元SVC06Q完善的电路联锁设计通过独特的电路联锁设计，可以使设备在故障或紧急情况下，保证机械抱闸处于闭合状态。

零伺服功能零速时实现最大150%的转矩输出，对各类起重类负载实现空中自由悬停应用自如，机械电气双保险，确保精准可靠。

即使抱闸机械处于打开状态，重物也可自由悬在空中。

※ 仅在PG 矢量模式下有效励磁准备功能起动之前，首先自动进行直流强励磁，获得足够大的转矩准备，使电动机的启动与机械抱闸释放无缝配合，可以避免起动溜钩；而在制动停车时，根据制动励磁和抱闸优先功能抱住机械机构，电动机再停止工作，避免出现溜钩现象。

变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备，主要通过改变电机的供电频率和电压来实现。

在使用变频器时，正确的参数设置对于设备的运行效果至关重要。

以下是变频器参数设置的一些重要参数及其解释：1.主控制参数主控制参数决定了变频器的运行模式和控制方式。

常见的主控制参数包括：-控制模式：选择正确的控制模式，如速度控制、扭矩控制或位置控制等，根据实际需求进行设置。

-倍数模式：选择是否需要倍数运行，若选择了倍数运行，则会根据设定的倍数对电机的速度进行调节。

-运行频率范围：设定变频器的运行频率范围，通常为电机额定频率的±10%。

-运行频率上限：设定变频器的最大运行频率，即电机的最高转速。

2.输出参数输出参数决定了变频器的输出功率和电压等级。

常见的输出参数包括：-输出功率：设定变频器的输出功率，通常为电机的额定功率。

-输出电压：根据电机的额定电压选择合适的输出电压。

3.速度参数速度参数用于设定电机的运行速度及相关控制参数。

常见的速度参数包括：-目标速度：设定电机的运行目标速度，可以设定为固定值或通过外部输入控制。

-加速时间：设定电机从静止状态加速到目标速度所需的时间，较短的加速时间可以提高设备的响应速度。

-减速时间：设定电机从目标速度减速到静止状态所需的时间，根据实际需求进行设置。

4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。

常见的过载保护参数包括：-过载保护等级：根据电机的额定功率选择适当的过载保护等级，过载保护等级通常为电机额定功率的倍数。

-过载保护时间：设定电机在过载状态下可以持续运行的时间，超过设定的时间将自动停机以避免损坏电机。

5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。

常见的故障报警参数包括：-故障报警类型：设定故障报警的类型，如过流、过压、过载、短路等。

-故障报警动作：设定故障报警时采取的措施，如停机、降速、输出故障代码等。

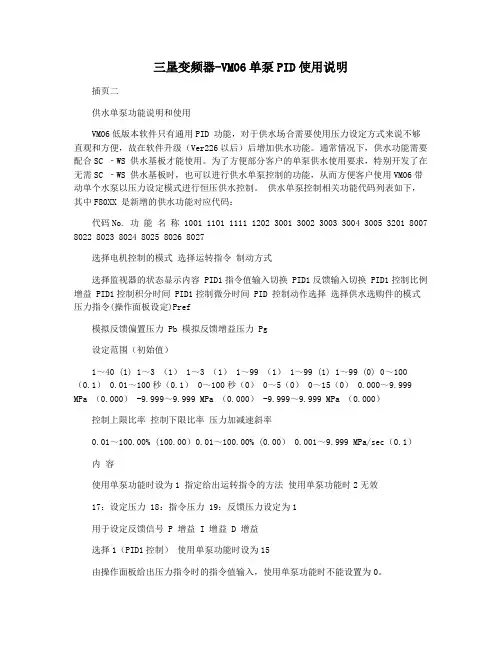

三垦变频器-VM06单泵PID使用说明插页二供水单泵功能说明和使用VM06低版本软件只有通用PID 功能，对于供水场合需要使用压力设定方式来说不够直观和方便，故在软件升级（Ver226以后）后增加供水功能。

通常情况下，供水功能需要配合SC ‐WS 供水基板才能使用。

为了方便部分客户的单泵供水使用要求，特别开发了在无需SC ‐WS 供水基板时，也可以进行供水单泵控制的功能，从而方便客户使用VM06带动单个水泵以压力设定模式进行恒压供水控制。

供水单泵控制相关功能代码列表如下，其中F80XX 是新增的供水功能对应代码：代码No. 功能名称 1001 1101 1111 1202 3001 3002 3003 3004 3005 3201 8007 8022 8023 8024 8025 8026 8027选择电机控制的模式选择运转指令制动方式选择监视器的状态显示内容 PID1指令值输入切换 PID1反馈输入切换 PID1控制比例增益 PID1控制积分时间 PID1控制微分时间 PID 控制动作选择选择供水选购件的模式压力指令(操作面板设定)Pref模拟反馈偏置压力 Pb 模拟反馈增益压力 Pg设定范围（初始值）1～40 (1) 1～3 （1） 1～3 （1） 1～99 （1） 1～99 (1) 1～99 (0) 0～100（0.1） 0.01～100秒（0.1） 0～100秒（0） 0～5（0） 0～15（0） 0.000～9.999 MPa （0.000） -9.999～9.999 MPa （0.000） -9.999～9.999 MPa （0.000）控制上限比率控制下限比率压力加减速斜率0.01～100.00% (100.00）0.01～100.00% (0.00） 0.001～9.999 MPa/sec（0.1）内容使用单泵功能时设为1 指定给出运转指令的方法使用单泵功能时2无效17：设定压力 18：指令压力 19：反馈压力设定为1用于设定反馈信号 P 增益 I 增益 D 增益选择1（PID1控制）使用单泵功能时设为15由操作面板给出压力指令时的指令值输入，使用单泵功能时不能设置为0。

变频器器参数设置大全1.基本参数设置-额定电压：根据电机的额定电压选择变频器器的输入电压。

-额定功率：根据电机的额定功率选择变频器器的容量。

-额定频率：根据电机的额定频率选择变频器器的输出频率。

-开启时间：设置变频器器启动的时间，要确保电机能够顺利启动。

2.频率控制参数设置-加速时间：设置电机从静止到额定速度所需的时间。

-减速时间：设置电机从额定速度到静止所需的时间。

-加速度：设置电机加速的速率。

-减速度：设置电机减速的速率。

-最大输出频率：设置变频器器的最大输出频率，一般为电机的额定频率。

3.电流控制参数设置-额定电流：根据电机的额定电流选择变频器器的容量。

-过负荷保护：设置变频器器在电机电流超过额定电流时的保护措施，可以选择直接切断输出或者进行报警。

-过载保护：设置变频器器在电机负载超过额定负载时的保护措施，可以选择直接切断输出或者进行报警。

4.PID控制参数设置-比例系数：根据需要调整PID控制中的比例系数。

-积分时间：根据需要调整PID控制中的积分时间。

-微分时间：根据需要调整PID控制中的微分时间。

5.转矩控制参数设置-转矩增益：根据需要调整转矩控制中的增益。

-转矩限制：设置变频器器在电机转矩超过额定转矩时的保护措施，可以选择直接切断输出或者进行报警。

6.过载保护参数设置-过载时间：设置变频器器在电机过载一定时间后的保护措施，可以选择直接切断输出或者进行报警。

-过载倍数：设置变频器器在电机负载超过额定负载一定倍数后的保护措施，可以选择直接切断输出或者进行报警。

7.故障保护参数设置-震动保护：设置变频器器在电机出现较大震动时的保护措施，可以选择直接切断输出或者进行报警。

-过热保护：设置变频器器在电机温度超过一定值时的保护措施，可以选择直接切断输出或者进行报警。

-短路保护：设置变频器器在电路短路时的保护措施，可以选择直接切断输出或者进行报警。

8.通信参数设置- 通信协议：根据需要选择变频器器的通信协议，如Modbus、Profibus等。

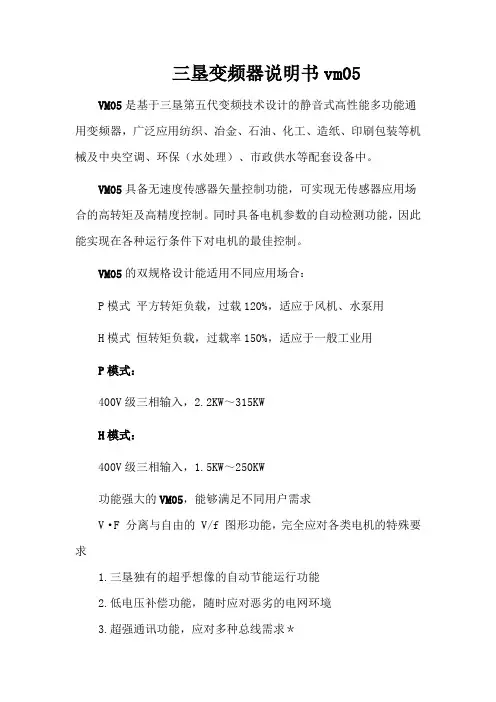

三垦变频器说明书vm05 VM05是基于三垦第五代变频技术设计的静音式高性能多功能通用变频器，广泛应用纺织、冶金、石油、化工、造纸、印刷包装等机械及中央空调、环保（水处理）、市政供水等配套设备中。

VM05具备无速度传感器矢量控制功能，可实现无传感器应用场合的高转矩及高精度控制。

同时具备电机参数的自动检测功能，因此能实现在各种运行条件下对电机的最佳控制。

VM05的双规格设计能适用不同应用场合：P模式平方转矩负载，过载120%，适应于风机、水泵用H模式恒转矩负载，过载率150%，适应于一般工业用P模式：400V级三相输入，2.2KW～315KWH模式：400V级三相输入，1.5KW～250KW功能强大的VM05，能够满足不同用户需求V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求1.三垦独有的超乎想像的自动节能运行功能2.低电压补偿功能，随时应对恶劣的电网环境3.超强通讯功能，应对多种总线需求＊4.具备输入、输出缺相保护功能，防止电源断线损坏变频器5.标准的内置PID反馈控制功能，实现精确闭环控制6.＊需要另外购买对应的通讯模块功能强大的VM05，能够满足不同用户需求7.V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求8. 三垦独有的超乎想像的自动节能运行功能9.低电压补偿功能，随时应对恶劣的电网环境10.超强通讯功能，应对多种总线需求＊11.具备输入、输出缺相保护功能，防止电源断线损坏变频器12.标准的内置PID反馈控制功能，实现精确闭环控制13.＊需要另外购买对应的通讯模块SRMCO-VM06优越的性能堪称变频控制领域的创世纪之作。

SRMCO-VM06是日本三垦六十年先进技术的结晶，以符合广大用户的应用需求为设计理念，丰富的功能设置，卓越稳定的性能，简便新颖的结构设计。

SRMCO-VM06突破变频器应用的局限性，以能够"应用所有领域"为目标。

小身材 大能力打造功率密度新高度所示参数仅供参考，具体数据以说明书为准，三垦力达保留变更权利。

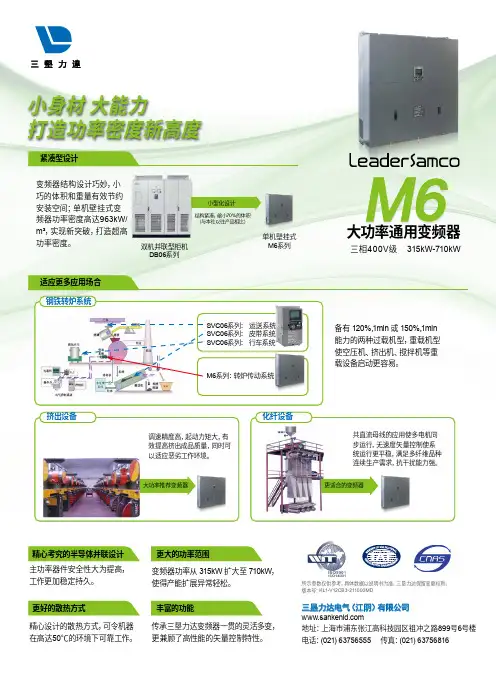

版本号：KL1-V12CB3-211000MD三垦力达电气（江阴）有限公司地址：上海市浦东张江高科技园区祖冲之路899号6号楼电话：(021) 63756555 传真：(021) 63756816双机并联型柜机DB06系列单机壁挂式M6系列三相400V 级 315kW-710kW大功率通用变频器调速精度高，起动力矩大，有效提高挤出成品质量，同时可以适应恶劣工作环境。

共直流母线的应用使多电机同步运行，无速度矢量控制使系统运行更平稳，满足多纤维品种连续生产需求，抗干扰能力强。

变频器结构设计巧妙，小巧的体积和重量有效节约安装空间；单机壁挂式变频器功率密度高达963kW/m³，实现新突破，打造超高功率密度。

化纤设备备有 120%,1min 或 150%,1min 能力的两种过载机型，重载机型使空压机、挤出机、搅拌机等重载设备启动更容易。

钢铁转炉系统SVC06系列： 运送系统SVC06系列： 皮带系统SVC06系列： 行车系统挤出设备精心考究的半导体并联设计丰富的功能更好的散热方式更大的功率范围变频器功率从 315kW 扩大至 710kW ，使得产能扩展异常轻松。

主功率器件安全性大为提高，工作更加稳定持久。

精心设计的散热方式，可令机器 在高达50℃的环境下可靠工作。

传承三垦力达变频器一贯的灵活多变，更兼顾了高性能的矢量控制特性。

M6系列：转炉传动系统更适合的变频器小型化设计结构紧凑，缩小70%的体积（与本社以往产品相比）大功率推荐变频器适应更多应用场合紧凑型设计M6※1 额定容量是输出电压为400V 时的容量。

※2 输入电压为AC400V 以上时，将根据输出功率降低额定电流。

※3 每10分钟允许过载1分钟。

※4 输出电压不能高于电源电压。

轻过载（P 模式）重过载（H模式）※5 根据带之流电抗器电源阻抗的不同而变化。

三相400V 级 单相200V 级 0.4kW-250kW 0.4kW-0.75kW加工机械矢量变频器NS -HNS -H典型应用灵便易用• 产品小巧紧凑，散热效果好• 集成通讯接口设计，易于与自动化系统整合• 标配LED/LCD 操作面板，方便监控操作• 轻松实现参数复制，特别适合批量设置参数场合使用• 丰富的控制信号接口，DI/DO 、继电器输出、24V 用户电源高效可靠• 优秀的低频转矩性能，启动稳定• 宽电压设计，提高电源适应能力• 强大的过载能力，减少误报警的发生• 最大限度的密闭设计，有效防止灰尘在内部堆积• PCB 板特殊防护处理，帮助变频器在恶劣工况下高效运行数控雕刻机目前数控雕刻机多采用变频器驱动异步交流电机来实现。

为了提高加工效率，大型的雕刻机会装有多个主轴机头，一台变频器同时驱动多个主轴电机工作。

要求变频器全速度范围内速度波动小；低速力矩大，加减速时间短。

Leader Samco ns-H 系列变频器以其优秀的低频高转矩性能、良好的抗干扰能力和完善的制动功能，在数控雕刻机和激光切割机上有着良好的应用效果。

针织大圆机三垦力达变频器应用在针织大圆机上，具有调速方便,运行平稳，自动故障保护等特点，有效改善布面起横，断纱脱套、撞针等现象，对于提高布面质量有良好的效果，大大减少调（试）机中废纱、废布的消耗。

三垦力达变频器在雕刻机上应用优势：• 调速范围广、转速稳定度高• 支持高频输出，满足雕刻机行业对主轴系统的技术要求• 输出力矩大，可以保证低转速切削• 完善的制动功能，加减速时间短• 具有良好的抗干扰能力• 行业代码一键设置，简单省力• 巧妙的风道冷却设计，散热效果更好三垦力达变频器在大圆机上应用优势：• 低频力矩大，点动响应快• 环境适应能力强，特殊的防护处理，大大提高变频器在恶劣环境使用中的可靠性• 先进的发波算法和近似正弦波的电流控制使机械振动更小，噪音更低• 特殊风道设计，降低棉絮堵塞风道• 耐环境能力强，可在50℃环境温度下工作NS -H2通用规格系列名容量例：0055：5.5kW-150%重载应用场合电压等级行业区分（选填）4：三相400V2：三相200V 0：单相200VD ：高速电机行业Z ：针织大圆机T ：陶瓷行业注：1、ns-H 系列产品为重载应用场合使用，过载耐量为150% 1min2、常规行业选型时无需填写行业区分代码；如使用在高速电机行业、针织大圆机、陶瓷行业时，需在型号后加填所属行业代码。

---------------------------------------------------------------最新资料推荐------------------------------------------------------三肯(SANKEN)SANCO-SVF系列变频器使用说明书SANKEN 高性能马达变频调速器令、’ ‘ SAMCO-VF 系列使用说明书 5.5KVAM50KVA SVF-552 SVF-113 SVF-223 SVF-303 SVF-503 SVF-753 SVF-104 SVF-154 TEX47502-028C SANKEN电气株式会社 1 . 各部位名称图一 1 外观 S V F - 7 5 3 , 1 04 频率显示调频旋钮④ ■运■标准设定位置 S V F - 5 5 2 〜 5 0 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 ⑬ D S 1 - 1 . 2 OFF T RQ 4 -3,4 OFF ⑪ A C L 3 ⑮ D S 3 - 1 〜3 OFF D C L 3 -4 OFF (Q) D S 2 - 1 . 2 OFF dD I N T - E X T I NT侧（下侧） SVF-753 SVF-1 出厂时各开关的标准设定位置 S V F 75 3 , 1 0 4 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 ， D S 2 - 1 , - 2 O F F d o) T R Q 4 D S 3- 1 〜一 3 O F F ⑪ A C L 6 D S 3 - 4 O F F ⑫ D CL 6 ，⑯ I N T - E X T I N T 侧（下侧） D S 1 1 , 一2 O F F D S 1 -3 , -4 O F F SVF-154 出厂时各开关的标准设定位置 S V F 1 5 4 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 @ D S 2 - 1 , - 2 O F F ㈣T R Q .4，⑮ D S 3 - 1 〜一 3 O F F ⑪ A C L 6 DS 3 - 4 O F F D C L 6 I N T - E X T I N T 侧（下侧）1/ 15⑬ D S 1 - 1 , - 2 O F F D S 1 3 ， - 4 O F F 号码符号名称功能 1 R . S ， T 交流输入端连接电源 2 U . V , W 交流输出端连接马达 3 N , 0 , P 直流端子连接再生电力放电器件 4 R1.T1.T2 (T3) 控制电源输入端连接电源 5 RUN/STOP 运转开关装置的运转和停止 6 FEEQ.SET 调频旋钮运转频率的设定 7 FREQUENCY 频率显示运转频率及异常内容的指示 8 A R A RM 报警灯报警9 V/F V/F 图形设定开关最高频率：50 〜 4 0 0 H z 的 1 6个图形 1 0 T R Q 转矩升高设定开关 1 6 个图形是可调整的 1 1 A C L 加速时间设定开关高速方式（DS1 ① ON) : 500 〜 5Hz/sec 低速方式（DS1 ① OFF) :5 〜0.05Hz ec 1 2 DCL 减速时间设定开关高速方式（DS1 ② ON):500 〜 5Hz/sec 低速方式（ DS1CDOFF) :5 〜0.05Hz/sec 1 3 D S 1 d i p 开关①A C L 高低速转换②DC L 高低速转换③预防失速功能的 ON，OFF ④D C 制动功能的有无 1 4 D S 2 d i P 开关① DC 保护功能的方式转换②频率表示单位灼转换 1 5 D S 3 d i P 开关④交流输入电源断的报警信号输出的有无①〜③未使用 1 6 1 NT - EXT 控制信号转换开关把频,率设定转换成由面盘电位器或外部信号控制 11 7 2 F V 第 2 频率设定电位器调整范围 0 〜 1 0 0 务 1 8 3 F V 第 3 频率设定电位器调整范围 o 〜 5 0 资 - 9 - 说请参阅第 6 6 项配线。

插页二供水单泵功能说明和使用VM06低版本软件只有通用PID功能，对于供水场合需要使用压力设定方式来说不够直观和方便，故在软件升级（Ver226以后）后增加供水功能。

通常情况下，供水功能需要配合SC‐WS供水基板才能使用。

为了方便部分客户的单泵供水使用要求，特别开发了在无需SC‐WS供水基板时，也可以进行供水单泵控制的功能，从而方便客户使用VM06带动单个水泵以压力设定模式进行恒压供水控制。

供水单泵控制相关功能代码列表如下，其中F80XX是新增的供水功能对应代码：代码No. 功 能 名 称 设定范围（初始值） 内 容1001 选择电机控制的模式 1～40 (1) 使用单泵功能时设为11101 选择运转指令 1～3 （1） 指定给出运转指令的方法1111 制动方式 1～3 （1） 使用单泵功能时2无效1202 选择监视器的状态显示内容 1～99 （1） 17：设定压力 18：指令压力 19：反馈压力3001 PID1指令值输入切换 1～99 (1) 设定为13002 PID1反馈输入切换 1～99 (0) 用于设定反馈信号3003 PID1控制比例增益 0～100（0.1） P增益3004 PID1控制积分时间 0.01～100秒（0.1） I增益3005 PID1控制微分时间 0～100秒（0） D增益3201 PID控制动作选择 0～5（0） 选择1（PID1控制）8007 选择供水选购件的模式 0～15（0） 使用单泵功能时设为158022 压力指令(操作面板设定)Pref 0.000～9.999 MPa（0.000）由操作面板给出压力指令时的指令值输入，使用单泵功能时不能设置为0。

8023 模拟反馈偏置压力 Pb -9.999～9.999 MPa（0.000） 在0V(F3002=1～6)或是4mA(F3002=7～9))时的压力值8024 模拟反馈增益压力 Pg -9.999～9.999 MPa（0.000） 在5V(F3002=1、3、5)，10V(F3002=2、4、6)或是20mA(F3002=7～9)时的压力值8025 控制上限比率 0.01～100.00% (100.00）压力指令的上限比率8026 控制下限比率 0.01～100.00% (0.00） 压力指令的下限比率8027 压力加减速斜率 0.001～9.999 MPa/sec（0.1）压力设定值的加速(増加)或是减速(減少)的比率下面，就单泵供水功能所关联的代码功能予以详细说明。

VVVFInverter使用说明书４００Ｖ系列（Ａ型、Ｂ型、Ｃ型）ＳＨＦ－１．５Ｋ～５５ＫＳＰＦ－２．２Ｋ～７５Ｋ高性能多功能静音式变频器Ａ型、Ｂ型、Ｃ型基本功能三垦力达电气（江阴）有限公司ISO9001：2000重要说明：●本说明书为Ａ型说明书。

●本说明书包含Ｂ型、Ｃ型的基本功能。

●Ｂ型（卷绕专用型）的专用功能另见卷绕功能操作说明书。

●Ｃ型（工程专用型）的专用功能另见说明。

此次承蒙惠购ＳＡＮＫＥＮ通用型变频器，非常感谢。

本变频器是对感应电机进行高速驱动的装置。

其内置有微处理器，故功能齐全，操作简便。

为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便于今后长期安全正确地使用。

【为了安全使用本机】■为了防止给您和他人造成人身危害及财产损失，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。

请在使用之前仔细阅读本使用说明书，并正确加以使用。

■阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。

■本使用说明书，安全注意事项的重要等级以【危险】、【注意】进行分类。

危险如果忽视该提示警号而进行了错误的操作，可能会造成人身伤亡事故。

注意如果忽视该提示警号而进行了错误的操作，可能会造成人员伤害或财产损失。

※另外，即使是▕注意▏中所记载的事项，根据不同情况也可能造成严重后果。

因此所有内容非常重要，务请严格遵守。

安全注意事项１．安装变频器时，请用规定的螺丝牢固地安装在金属板上。

２．变频器及电机的接地端子（）务请接地。

３．在变频器的电源一侧，必须设置与变频器容量相适应的ＭＣＣＢ（断路开关）。

４．变频器设备内部有高压电路部分，因为有可能造成触电等重大人身事故，所以严禁用手触摸机内部件。

５．在进行保养、检查时，请切断电源，等ＣＨＡＲＧＥ灯熄灭后，用万用表确认端子盘Ｘ、Ｐ之间没有电压后，方可进行保养和检查作业。

６．变频器即使停止运转，机内仍存有电压，因此请勿用手摸端子盘。

７．当用于６０Ｈｚ以上频率时，请确认电机等负载侧的安全之后，方可使用。

此SANKEN通用型全数字式变频器，适用于感应电动机的调速驱动。

因其内部配备16位微处理器，故此装置功能十分齐全，操作尤为简便。

为使操作正确无误，以利充分发挥其功能，请予使用前务必仔细阅读本使用说明书，并请妥善保存，以便日后查阅。

目录1、商品的确认及注意事项12、安装33、接线44、操作面板85、运转96、功能的设定117、保护功能388、判定为故障之前399、保养和检查40、标准规格41 1010、、外形尺寸43 1111、1-1商品的确认开箱后，请做以下确认。

（1）从外壳正面所注明的额定规格，来确认型号和容量是否同订货时一至。

MF 系列MS 系列图1变频器的额定规格表示（2）查一下外壳表面是否有因运输至伤的凹陷等，尚发现问题，请跟销售单位予以联系。

——1——电机最大适用容量（KW ）型号MF 系列MS 系列0.75KWMF-2.2K ―380MS-0.75K 1.5KW MS-1.5K 2.2KW MS-2.2K 3.7KW MF-3.7K—380―5.5/7.5KWMF-7.5K ―380―11/15KW MF-15K ―380―18.5/22KW MF-22K ―380―30KW MF-30K ―380―37/45KW MF-45K ―380―55/75KW MF-75K ―380―90/110KW MF-110K ―380―132KW MF-132K ―380―160KW MF-160K ―380―220KWMF-220K ―380―（1）请把变频器以（P3)指定的螺丝牢固地固定于坚实的壁面上。

若是≥MF75K 那样较重的装置的话，请把其安装在坚固的角钢上。

（2）请务必将变频器及电机的接地端子（E)予以接地。

（3）请在变频器的电源一侧装设同容量务必相符的MCB.(参阅P4)（4）因变频器的背面会成高温状态，故请务必将其安装在金属板等那样的不然物上面。

（5）因装置内的印刷电路板为高压电路型的，故请与以注意，切勿以手触摸内部。
