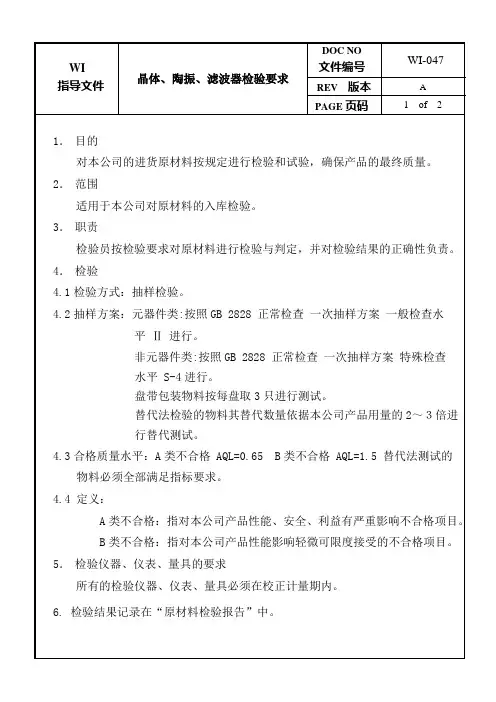

晶振-来料检验规范

1 目的
本检验规范的目的是保证本公司所购晶振的质量符合要求。

2 适用范围
本检验规范适用于本公司生产产品无特殊要求的晶振。

3 规范内容：
3.1测试工量具及仪表：示波器，晶振测试工装，游标卡尺，锡炉，测力计，
浓度不低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。

B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。

C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。

3.3判定依据：抽样检验依样品为标准：
3.4检验项目、标准、缺陷分类一览表
4 参照文件：
《来料检验控制程序》
《可焊性、耐焊接热实验规范》
《电子产品（包括元器件）
5相关记录与表格
《来料检验报告》
《品质异常联络单》-。

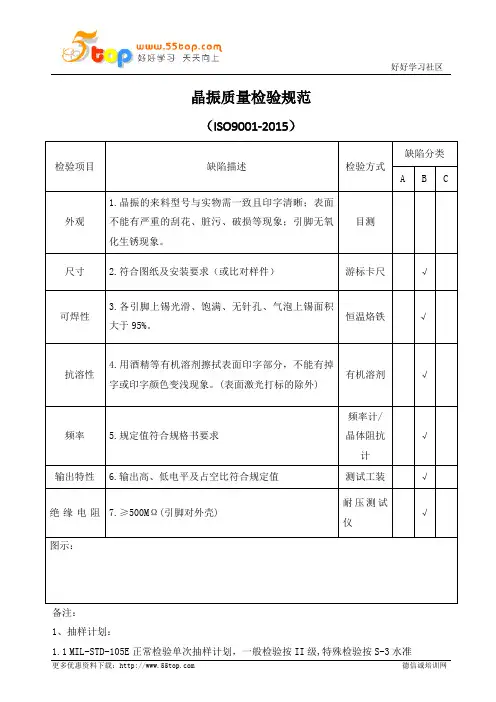

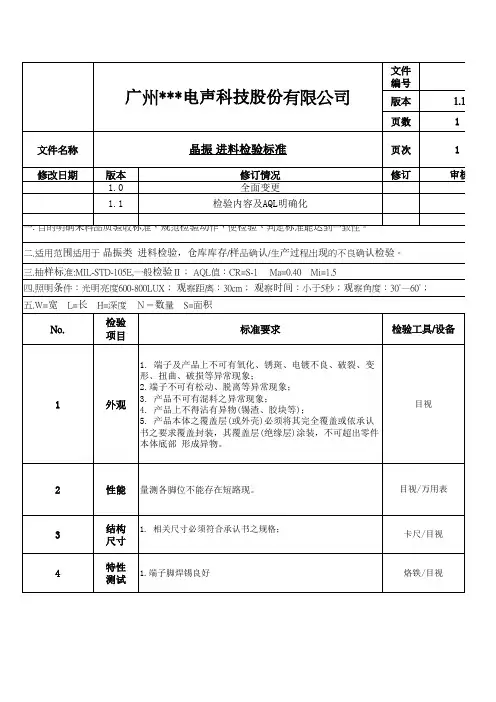

晶振质量检验规范
（ISO9001-2015）

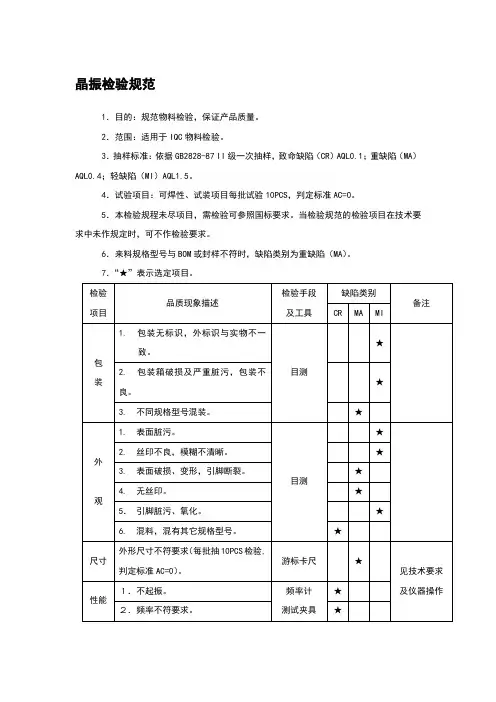

检验项目缺陷描述检验方式
缺陷分类
A B C
外观1.晶振的来料型号与实物需一致且印字清晰；表面
不能有严重的刮花、脏污、破损等现象；引脚无氧
化生锈现象。

目测
尺寸 2.符合图纸及安装要求（或比对样件）游标卡尺√
可焊性3.各引脚上锡光滑、饱满、无针孔、气泡上锡面积
大于95%。

恒温烙铁√
抗溶性4.用酒精等有机溶剂擦拭表面印字部分，不能有掉
字或印字颜色变浅现象。

(表面激光打标的除外)
有机溶剂√
频率 5.规定值符合规格书要求
频率计/
晶体阻抗
计
√
输出特性 6.输出高、低电平及占空比符合规定值测试工装√
绝缘电阻7.≥500MΩ(引脚对外壳) 耐压测试
仪
√
图示：
备注：
1、抽样计划：
1.1 MIL-STD-105E正常检验单次抽样计划，一般检验按II级,特殊检验按S-3水准
1.2 破坏性实验检测（产品经检测后不可使用）之抽样标准，每批1-5PCS， IQC依实际情况而定。

1.3允收标准：检验规范项目之允收水准（AQL）
严重缺点（CRT）：0 重要缺点（MAJ）：0.65 次要缺点（MIN）：1.0
2、当允收时,若于生产过程中发现不良之数量超过进料允收标准,则通知供货商全检,并要求提出改善对策。

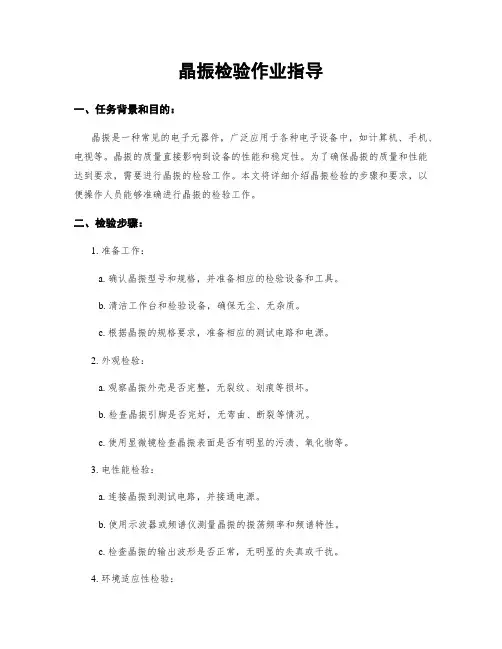

晶振检验作业指导一、任务背景和目的：晶振是一种常见的电子元器件，广泛应用于各种电子设备中，如计算机、手机、电视等。

晶振的质量直接影响到设备的性能和稳定性。

为了确保晶振的质量和性能达到要求，需要进行晶振的检验工作。

本文将详细介绍晶振检验的步骤和要求，以便操作人员能够准确进行晶振的检验工作。

二、检验步骤：1. 准备工作：a. 确认晶振型号和规格，并准备相应的检验设备和工具。

b. 清洁工作台和检验设备，确保无尘、无杂质。

c. 根据晶振的规格要求，准备相应的测试电路和电源。

2. 外观检验：a. 观察晶振外壳是否完整，无裂纹、划痕等损坏。

b. 检查晶振引脚是否完好，无弯曲、断裂等情况。

c. 使用显微镜检查晶振表面是否有明显的污渍、氧化物等。

3. 电性能检验：a. 连接晶振到测试电路，并接通电源。

b. 使用示波器或频谱仪测量晶振的振荡频率和频谱特性。

c. 检查晶振的输出波形是否正常，无明显的失真或干扰。

4. 环境适应性检验：a. 将晶振置于高温、低温或湿度环境中，观察晶振的性能变化情况。

b. 测量晶振在不同环境条件下的振荡频率和频谱特性。

5. 可靠性检验：a. 进行长时间稳定性测试，观察晶振的性能是否变化。

b. 进行振动、冲击等环境条件下的可靠性测试。

6. 检验记录：a. 记录每一次检验的日期、检验人员、检验结果等信息。

b. 对于不合格的晶振，记录具体的不合格原因和处理措施。

三、检验要求：1. 外观检验要求：a. 晶振外壳应完整，无损坏、划痕等。

b. 引脚应完好，无弯曲、断裂等。

c. 表面应无明显的污渍、氧化物等。

2. 电性能检验要求：a. 晶振的振荡频率应符合规格要求，允许误差范围内。

b. 晶振的频谱特性应满足设计要求，无明显的失真或干扰。

3. 环境适应性检验要求：a. 晶振在不同环境条件下的性能变化应在规定范围内。

b. 晶振在高温、低温或湿度环境中应能正常工作。

4. 可靠性检验要求：a. 晶振在长时间稳定性测试中应保持稳定，无性能变化。

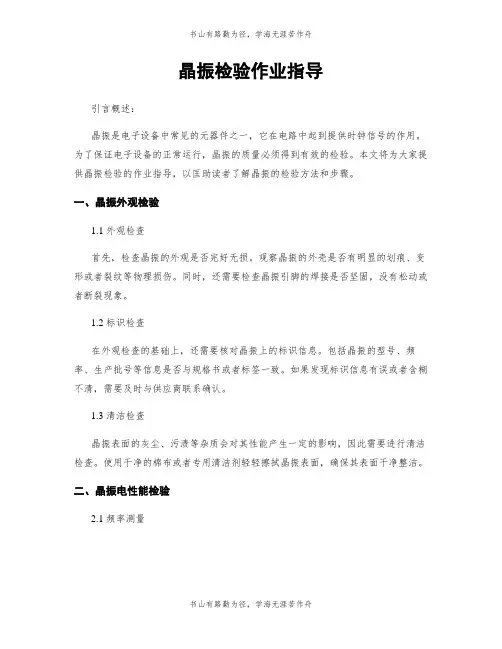

晶振检验作业指导引言概述：晶振是电子设备中常见的一种元器件，它在电路中起到提供稳定的时钟信号的作用。

为了确保电子设备的正常运行，对晶振的质量进行检验是非常重要的。

本文将为大家介绍晶振检验的作业指导，帮助大家了解晶振检验的流程和注意事项。

一、外观检验1.1 外观检查首先，对晶振的外观进行检查。

检查晶振是否有明显的损伤、变形、划痕等情况。

同时，还要检查晶振的引脚是否完好，是否有松动、变形等问题。

1.2 标识检查接下来，对晶振的标识进行检查。

检查晶振上的标识是否清晰可见，包括型号、生产厂商、生产日期等信息。

同时，还要核对标识信息是否与产品规格书上的要求一致。

1.3 温度特性检查最后，对晶振的温度特性进行检查。

将晶振放置在不同的温度环境下，观察其频率变化情况。

晶振的频率应在一定温度范围内保持稳定，温度特性合格的晶振才能被认定为合格产品。

二、电性能检验2.1 频率测量首先，使用频率计对晶振的频率进行测量。

将晶振连接到频率计上，观察频率计显示的数值。

晶振的频率应该与产品规格书中的要求一致，并且在一定的误差范围内。

2.2 驱动能力检查接下来，对晶振的驱动能力进行检查。

将晶振连接到驱动电路中，观察晶振是否能够正常振荡，并且输出的信号幅度是否符合要求。

驱动能力强的晶振能够提供更稳定的时钟信号。

2.3 温度漂移检查最后，对晶振的温度漂移进行检查。

将晶振放置在不同的温度环境下，观察晶振的频率变化情况。

温度漂移应在一定范围内，以保证晶振在不同温度下的工作稳定性。

三、电气性能检验3.1 静态电流检查首先，对晶振的静态电流进行检查。

将晶振连接到电流表上，观察电流表的读数。

晶振的静态电流应在一定范围内，过高或过低的静态电流都可能影响晶振的正常工作。

3.2 相位噪声检查接下来，对晶振的相位噪声进行检查。

使用频谱仪对晶振输出的信号进行分析，观察频谱仪显示的相位噪声水平。

相位噪声应在一定范围内，以保证晶振输出的时钟信号稳定。

3.3 耐压检查最后，对晶振的耐压能力进行检查。

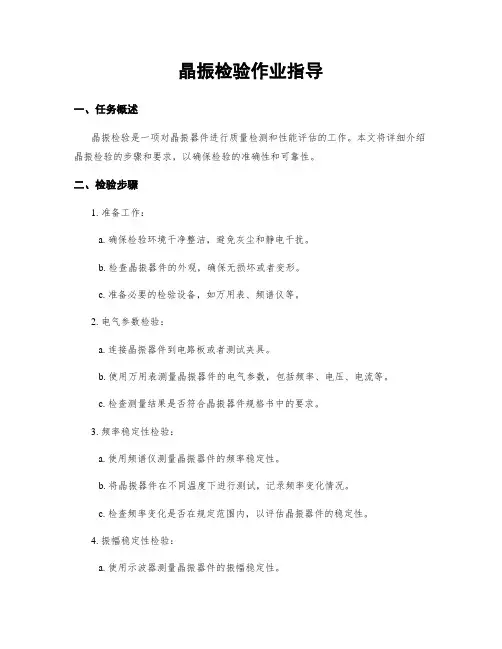

晶振检验作业指导一、任务概述晶振检验是一项对晶振器件进行质量检测和性能评估的工作。

本文将详细介绍晶振检验的步骤和要求，以确保检验的准确性和可靠性。

二、检验步骤1. 准备工作：a. 确保检验环境干净整洁，避免灰尘和静电干扰。

b. 检查晶振器件的外观，确保无损坏或者变形。

c. 准备必要的检验设备，如万用表、频谱仪等。

2. 电气参数检验：a. 连接晶振器件到电路板或者测试夹具。

b. 使用万用表测量晶振器件的电气参数，包括频率、电压、电流等。

c. 检查测量结果是否符合晶振器件规格书中的要求。

3. 频率稳定性检验：a. 使用频谱仪测量晶振器件的频率稳定性。

b. 将晶振器件在不同温度下进行测试，记录频率变化情况。

c. 检查频率变化是否在规定范围内，以评估晶振器件的稳定性。

4. 振幅稳定性检验：a. 使用示波器测量晶振器件的振幅稳定性。

b. 将晶振器件在不同电压下进行测试，记录振幅变化情况。

c. 检查振幅变化是否在规定范围内，以评估晶振器件的稳定性。

5. 抗干扰性检验：a. 在晶振器件周围设置干扰源，如高频信号源或者电磁场发生器。

b. 测试晶振器件在干扰源作用下的工作情况，记录是否浮现异常。

c. 检查晶振器件是否能够正常工作并保持稳定的输出信号。

三、检验要求1. 检验过程中要严格按照规定的步骤进行，确保每一项检验都得到准确的结果。

2. 检验设备要保持良好的状态，定期校准和维护，以确保测量结果的准确性。

3. 检验环境要保持干净整洁，避免灰尘和静电的干扰。

4. 检验结果要与晶振器件的规格书进行比对，确保符合要求。

5. 检验记录要详细完整，包括测试日期、测试人员、检验结果等信息，以备后续参考。

四、数据分析与报告根据检验结果，进行数据分析和评估，得出晶振器件的质量和性能评价。

根据需要，编写检验报告，包括检验目的、方法、结果和结论等内容。

五、安全注意事项1. 在进行晶振器件检验时，要注意避免触摸裸露的电路和高压部份，以防触电事故发生。

晶振检验作业指导
引言概述：晶振是电子产品中常见的元器件，其质量直接影响到产品的稳定性和性能。

因此，在生产过程中对晶振进行检验是非常重要的。

本文将详细介绍晶振检验的作业指导。

一、外观检查
1.1 确认晶振外壳是否完整，无裂纹或变形。

1.2 观察晶振焊点是否焊接牢固，无虚焊或短路现象。

1.3 检查晶振表面是否有污垢或氧化现象，保证晶振表面光洁。

二、功能测试
2.1 使用万用表测试晶振的频率是否符合规格要求。

2.2 使用示波器观察晶振的波形是否正常。

2.3 运行晶振的稳定性测试，确认晶振在长时间运行中是否稳定。

三、温度特性测试
3.1 将晶振置于不同温度环境下进行测试，观察晶振频率是否受温度影响。

3.2 测试晶振在不同温度下的启动时间和启动频率。

3.3 确保晶振在各种温度条件下都能正常工作。

四、振动测试
4.1 对晶振进行振动测试，检查其是否能正常工作。

4.2 测试晶振在振动环境下频率是否会发生漂移。

4.3 确保晶振具有一定的抗振性能，能够适应各种工作环境。

五、Aging测试
5.1 运行晶振Aging测试，观察晶振在长时间运行中的性能变化。

5.2 测试晶振在Aging过程中频率是否会发生变化。

5.3 确保晶振在Aging后仍能保持稳定的性能。

结论：通过以上的晶振检验作业指导，可以确保晶振在生产过程中具有稳定的性能和质量，提高产品的可靠性和稳定性。

希望生产人员在日常工作中严格按照指导进行检验，确保产品质量。

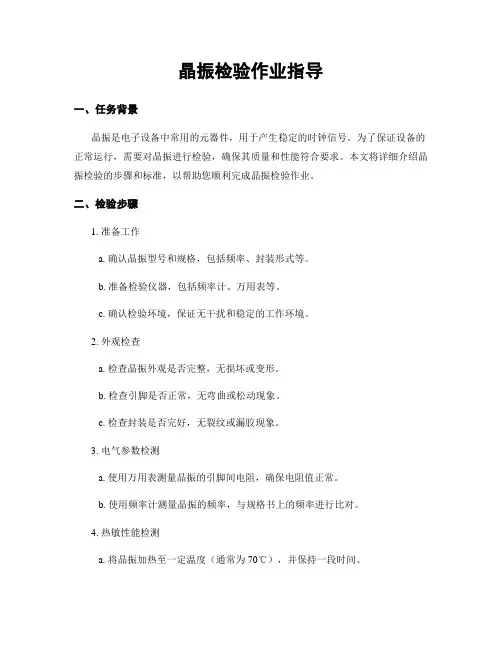

晶振检验作业指导一、任务背景晶振是电子设备中常用的元器件，用于产生稳定的时钟信号。

为了保证设备的正常运行，需要对晶振进行检验，确保其质量和性能符合要求。

本文将详细介绍晶振检验的步骤和标准，以帮助您顺利完成晶振检验作业。

二、检验步骤1. 准备工作a. 确认晶振型号和规格，包括频率、封装形式等。

b. 准备检验仪器，包括频率计、万用表等。

c. 确认检验环境，保证无干扰和稳定的工作环境。

2. 外观检查a. 检查晶振外观是否完整，无损坏或变形。

b. 检查引脚是否正常，无弯曲或松动现象。

c. 检查封装是否完好，无裂纹或漏胶现象。

3. 电气参数检测a. 使用万用表测量晶振的引脚间电阻，确保电阻值正常。

b. 使用频率计测量晶振的频率，与规格书上的频率进行比对。

4. 热敏性能检测a. 将晶振加热至一定温度（通常为70℃），并保持一段时间。

b. 测量晶振的频率变化，与规格书上的温度频率变化曲线进行比对。

5. 振动性能检测a. 将晶振进行振动测试，检测其在振动环境下的频率稳定性和抗振能力。

b. 振动测试可采用振动台或其他合适的设备进行。

6. 环境适应性检测a. 将晶振放置在高温、低温或高湿度等特殊环境中，检测其性能是否受到影响。

b. 环境适应性检测可根据实际需求进行，常见的环境要求包括温度范围、湿度范围等。

7. 结果记录与评估a. 将每一步的检测结果记录下来，包括外观检查、电气参数、热敏性能、振动性能和环境适应性等。

b. 根据规格书和标准要求，对检测结果进行评估，判断晶振是否合格。

三、标准要求1. 外观要求a. 晶振外观应完整，无损坏或变形。

b. 引脚应正常，无弯曲或松动现象。

c. 封装应完好，无裂纹或漏胶现象。

2. 电气参数要求a. 引脚间电阻应在规定范围内。

b. 频率应与规格书上的频率一致，允许的误差范围在规定范围内。

3. 热敏性能要求a. 在规定的温度下，频率变化应在规定范围内。

b. 温度频率变化曲线应与规格书上的要求相符。
