测量小灯泡的电阻(3)

测量小灯泡电阻（用电压表和电流表测电阻）学习目标：1、应用欧姆定律，学习测量电阻的方法；2、会同时使用电压表和电流表测量电阻；3、了解灯丝的电阻的特性；4、通过测量小灯泡电阻，了解欧姆定律的应用；5、通过实验电路的设计、连接以及测量过程培养学习兴趣。

学前准备：㈠欧姆定律的内容：㈡欧姆定律的表达式：㈢欧姆定律公式的变形：；。

一．实验目的：①会用电压表测电压，会用电流表测电流；②会用伏安法测电阻。

二．实验原理：根据欧姆定律I=U/R得三．实验器材：学生电源、小灯泡、开关、导线、测量灯泡两端的、测量通过灯泡电流的、改变灯泡两端电压和通过其电流的。

四．实验电路图及连接实物：五．实验步骤：1．检查电路中的器材，观察小灯泡上标注的电压，观察电路中电压表、电流表量程。

2．按电路图连接电路。

（注意：①开关应；②注意电压表和电流表的选择，“＋”“－”接线柱；③滑动变阻器采用接入，闭合开关前，滑片应位于；④爱护实验器材。

）3．检查无误后，闭合开关（注意：开关），移动滑动变阻器的滑片（注意：移动要慢），分别使灯泡暗红、微弱发光、正常发光（灯泡上标注的电压）、较亮光，测出对应的电压值和电流值，填入下列的表格。

4．算出灯丝在不同亮度时的电阻。

5．整理器材，放回原处。

六．实验数据记录表格：实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度。

实验次数灯泡亮度电压U/V 电流I/A 感觉温度电阻R/Ω1 灯泡暗红2 微弱发光3 正常发光4 较亮光平均电阻阻，是什么原因使灯丝的电阻发生变化的呢？。

为什么本实验要使用滑动变阻器？。

八．反思与拓展：由于电流表又叫安培表，电压表又叫伏特表，故此种测量小灯泡电阻的方法也叫伏安法。

若给两块电流表和一个定值电阻，该怎么测小灯泡电阻？（安阻法）若给两块电压表又该怎么测量小灯泡电阻？（伏阻法）巩固练习：1、某同学按图示电路对额定电压为3.8V的小灯泡进行实验。

⑴连接电路时开关应，滑动变阻器的滑片应置于端（选填：“左”或“右”）。

物理实验报告
班级：_____ 姓名：________ 学号：______ 实验日期：________ 同组者：______________________ 指导教师：__________
实验名称：测量小灯泡的电阻
实验目的：正确使用伏安法测小灯泡的电阻
实验器材：电压表、电流表、电源、开关、滑动变阻器、小灯泡、导线若干。

实验原理：R=U/I
实验步骤及结论
1.根据电路图连接电路。

2.调节滑动变阻器，使电流表变为某一适当值，读出此时的电流值和电压值，把数据填入记录表格中。

3. 调节滑动变阻器，使电流表变为另一适当值，读出此时的电流值和电压值，把数据填入记录表格中。

4. 再次调节滑动变阻器，读出此时的电流值和电压值，把数据填入记录表格中。

记录并处理数据
四、整理实验器材。

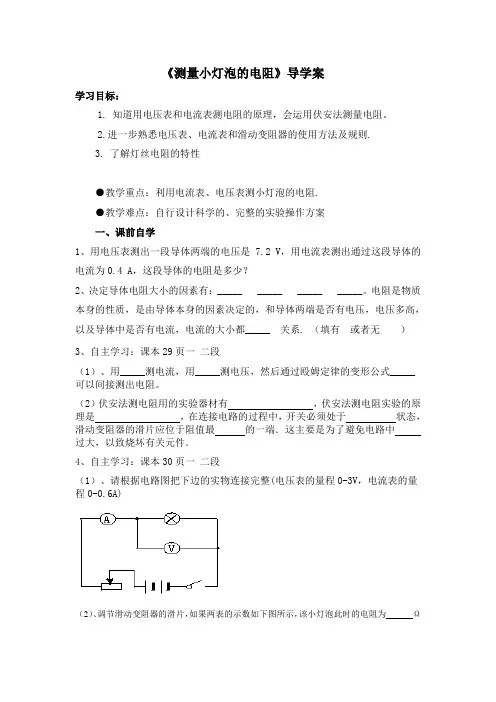

《测量小灯泡的电阻》导学案学习目标：1.知道用电压表和电流表测电阻的原理，会运用伏安法测量电阻。

2.进一步熟悉电压表、电流表和滑动变阻器的使用方法及规则.3.了解灯丝电阻的特性●教学重点：利用电流表、电压表测小灯泡的电阻.●教学难点：自行设计科学的、完整的实验操作方案一、课前自学1、用电压表测出一段导体两端的电压是7.2 V，用电流表测出通过这段导体的电流为0.4 A，这段导体的电阻是多少？2、决定导体电阻大小的因素有：_____ _____ _____ _____。

电阻是物质本身的性质，是由导体本身的因素决定的，和导体两端是否有电压，电压多高，以及导体中是否有电流，电流的大小都_____ 关系. （填有或者无）3、自主学习：课本29页一二段（1）、用_____测电流，用_____测电压，然后通过殴姆定律的变形公式_____可以间接测出电阻。

（2）伏安法测电阻用的实验器材有，伏安法测电阻实验的原理是，在连接电路的过程中，开关必须处于状态，滑动变阻器的滑片应位于阻值最的一端．这主要是为了避免电路中过大，以致烧坏有关元件．4、自主学习：课本30页一二段（1）、请根据电路图把下边的实物连接完整(电压表的量程0-3V，电流表的量程0-0.6A)（2）、调节滑动变阻器的滑片，如果两表的示数如下图所示，该小灯泡此时的电阻为Ω5.把上面的题目在小组内交流，然后把不会的题目写在黑板上，看看那个小组找的最好二．精讲点拨，精练提升（科学探究）（1）、实验设计结合教材第29 页“想想议议”，请设计一个能够测量小灯泡的阻值的电路图。

（此电路中需要用到滑动变阻器吗？如果用它的作用是什么？）实验探究请同学们阅读教材第30页以及“想想议议”，先自行设计实验步骤和实验数据记录表格，可以将灯泡的亮度也记录下来。

然后小组交流你们设计的实验步骤，讨论实验过程中的注意事项。

最后各小组交流准备展示，看看哪一个小组总结的最准确，最详细。

（2）进行实验注意：1．滑动变阻器应调到最大值。

17.3 电阻的测量1．伏安法测量小灯泡的电阻(1)实验原理：R ＝U I。

(2)实验方法：要测量电阻R ，需分别用电压表和电流表测出灯泡两端的电压和通过灯泡的电流，因此把这种方法叫做伏安法。

(3)实验器材：电源、开关、电流表、电压表、滑动变阻器、小灯泡、导线等。

(4)实验设计：①设计实验的电路图，如图所示：(5)①根据电路图正确连接实物图。

②闭合开关，缓慢移动滑动变阻器的滑片，观察电压表和电流表的示数，记入表格。

③改变滑动变阻器滑片的位置，再测出两组电流值和对应的电压值，记入表格。

④断开开关，整理仪器。

释疑点 温度对电阻的影响实验数据分析可知，当电压较小时，灯丝的电阻也较大，当电压逐渐变大时，灯丝的电阻也逐渐变大。

原因是灯泡在不同电压下的发光程度不同，电压越高，灯越亮，电阻越大，说明灯丝电阻与温度有关。

因灯丝的电阻受温度的影响较大，所以不能求灯丝电阻的平均值。

【例1】 图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡正常发光时的电压是2.5 V ，电阻约9 Ω。

(1)为了尽可能减小误差，请你帮小明将电流表，电压表正确连入电路。

(2)在闭合开关前，应将滑片放在________(填“A ”或“B ”)端。

(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是________Ω。

(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是____________________ ____________________________________________________。

解析：小灯泡“电阻约9 Ω”并不代表它的电阻就是这个值，但是，通过这个9 Ω的电阻和题目中的两节干电池，我们根据欧姆定律可以算出通过小灯泡的电流最大值大约是0.3 A ，我们就可以判断出电流表所使用量程是0～0.6 A ，电压表的量程是0～3 V 。

第三节测量小灯泡的电阻【学习目标】知识和技能应用欧姆定律，会用伏安法测电阻。

过程和方法通过测量小灯泡的电阻，了解欧姆定律的应用。

情感、态度、价值观实验电路的设计、连接以及测量过程的兴趣培养。

【重、难点】1、电路的设计、连接，作出电路图。

2、掌握电阻的特性。

课前预习学案：各小组预习课本29-30页内容看看能否完成以下问题：1、如何测量通过灯泡的电流和电压？2、如何计算灯泡的电阻，如何测量？3、我们要测量灯泡的电阻该选用哪些器材？4、如果要多测几次我们如何改变电压？通过小组间的交流讨论你们还有哪些疑惑？课内探究学案：一、合作探究：1、要想测得灯泡的电阻，我们用到的原理是：2、我们选择的器材：3、我们设计的电路图：4、实验注意事项：5、实验步骤：6、进行实验：7、通过实验我们记录了这样的数据：8、实验中我们遇到的问题：9、我们是这样解决的：10、我们还有这样的困惑：11、我们观察到的实验现象，得到的实验结论：二、达标测试、反馈提高：1、电路中滑动变阻器的作用是什么？2、你们测得的灯泡的电阻相同吗？有什么规律？你如何解释？3、某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3V，通过小灯泡的电流为0.3A，则这个小灯泡的电阻是。

4、一个20Ω的电阻，接在4节干电池串联的电源上，要测这个电阻中的电流和两端电压，则电流表量程应选，电压表的量程应选。

5、在“测量小灯泡的电阻”的实验中，闭合开关之前应该先调整变阻器的滑片，使它处于使电路中电流的位置；接通电源后通过变阻器把电压调到，测量时将电压，获得几组数据。

６、如图所示，是某同学测量未知电阻R时所画的电路图，由于粗心，他没有画出电压表和电流表的符号，电压表是,电流表是；如果电源电压不变，当他将开关S闭合，滑动变阻器的滑片P向右滑动时，表甲的示数将，表乙的示数将。

7、王铭同学测量小灯泡的电阻时，连接的电路，当他闭合开关后，发现小灯泡正常发光，电压表示数正常，电流表的示数为零，他分析可能有以下几种原因，你认为正确的是（）A．连接灯泡时用导线将两个连线柱短路了B．连接电流表时用导线将两个接线柱短路了C．电流表内部线圈烧断了D．电流表完好，连线柱没有与导线接通三、反思整合整理本节学习内容，提出你所发现的新问题。

第三节测量小灯泡的电阻导学案姓名【学习目标】①应用欧姆定律，学习一种测量电阻的方法。

②会同时使用电压表和电流表，利用电流表、电压表测小灯泡的电阻③了解灯丝钨的电阻特性。

【课前预习导学】1、在测量小灯泡的电阻时，通过用测出通过小灯泡的，用测量出它两端的，再根据算出小灯泡的电阻，这是一种测量的方法。

2、决定电阻大小的因素是、、和。

3、在做测小灯泡电阻的实验中，要注意：①滑动变阻器应与被测电阻联，连接电路时开关应②电路闭合之前，要把滑动变阻器调到的位置，在此实验中，滑动变阻器的作用是：、③你认为在连接电路过程中还应注意哪些方面：表的示数为5V，电流表的示数为0.5A，于是得出结论待测电阻的阻值为Ω。

①你认为小明的实验合理吗？为什么？如果不合理应该怎么办？②请画出你们组认为合理的电路图。

比小明的实验多了，它在电路中主要起到作用，因而可以。

5、预习反思：【课内合作探究导航】1、了解“伏安法”测电阻的原理：小组合作探讨，共同解决问题思考：如果知道一个电阻两端的电压和通过电阻的电流，能否计算出导体的电阻的大小呢？归纳：如果我们用表测量出电阻两端的电压，用表测量出通过电阻中的电流，利用公式，就能间接知道导体的电阻。

这就是利用欧姆定律测电阻的原理，因其使用了伏特表（V表）和安培表（A表）所以称其为“伏安法”。

2、设计实验测量未知电阻Rx的阻值：进行试验。

根据上面第5题设计的电路图，连接实物图。

注意分工合作！！观察你们测量的电阻值，有规律么？为什么你认为你所测量的电阻值应该是多少？。

多次测量取平均值是减小测量误差的重要方法之一。

3、测量小灯泡的电阻 你能否用刚才的方法测量小灯泡的电阻？请在右侧画出电路图每个小组，分好工，组合电路，进行测量。

注意小灯泡的规格 试一试！将测量数据填写在下表中。

比较计算出的小灯泡的电阻值，与上述定值电阻相比较，有什么不同？ 。

你是否看出有什么规律？你知道什么原因吗？ 。

4、问题点拨A 、实验中你的电表是否出现了指针反向偏转的现象？原因是什么?怎么解决？B 、实验中你的电表是否出现了超量程的现象？原因是什么?怎么解决？C 、实验中你的滑动变阻器是否出现了无法调节电路的现象？原因是什么?怎么解决？D 、你在实验过程中遇到了什么问题？5、课堂小结：1.测量小灯泡电阻的方法：利用 测量小灯泡的电阻2.灯丝电阻的特性：电阻随 升高而 ，随着 的降低而 。
