杂质元素对钢材性能的影响

钢材中各元素对性能性的影响钢材是一种合金材料，由铁和碳以及其他一些合金元素组成。

这些合金元素对钢材的性能有着重要的影响。

以下是一些常见合金元素及其对钢材性能的影响：1.碳（C）：碳是钢中最重要的合金元素之一、它可以增加钢的硬度和强度，提高钢的耐磨性和耐蚀性。

高碳钢通常用于制造刀具和弹簧，而低碳钢用于制造汽车零部件和钢材结构。

2.锰（Mn）：锰可以增加钢的硬度和强度，并提高钢的韧性。

锰也有助于钢的抗变形和耐疲劳性能。

锰的含量通常在0.3％-1.65％之间。

3.硅（Si）：硅可以提高钢的强度和硬度。

在不锈钢中，硅还有助于提高耐高温和耐腐蚀性能。

硅的含量通常在0.15％-0.5％之间。

4.磷（P）和硫（S）：磷和硫是常见的杂质元素，它们会降低钢的韧性和塑性，使钢易于出现脆性断裂。

因此，在高品质钢材中通常限制其含量，并采取措施去除或减少这些元素。

5.铬（Cr）：铬可以提高钢的抗腐蚀性能，特别是在高温和潮湿环境中。

在不锈钢中，铬的含量通常在10％-30％之间。

6.镍（Ni）：镍可以提高钢的强度和韧性，并改善钢的耐腐蚀性能。

镍的含量通常在8％-25％之间。

7.钼（Mo）：钼可以提高钢的硬度和强度，特别是在高温下。

钼还能提高钢的耐腐蚀性能和抗变形能力。

钼的含量通常在0.2％-5％之间。

8.钛（Ti）：钛可以细化钢的晶粒结构，提高韧性和强度。

钛还能和氮形成氮化钛，进一步提高钢的硬度和耐磨性。

9.铌（Nb）：铌可以改善钢的韧性和抗变形能力。

铌还能形成碳化铌，进一步提高钢的硬度和耐磨性。

10.钒（V）：钒可以提高钢的硬度和强度，特别是在高温下。

钒还能提高钢的耐磨性和耐腐蚀性能。

钒的含量通常在0.1％-0.5％之间。

除了以上列举的合金元素外，还有其他一些合金元素，如铜（Cu），铝（Al），氮（N）等，它们也可以影响钢材的性能，但作用相对较小。

总之，合金元素的含量和种类对钢材的性能有着重要的影响。

钢铁生产厂商根据钢材的具体用途和要求，通过调整合金元素的含量和比例，来获得所需的钢材性能。

1：Mn：钢中的锰来自炼钢生铁及脱氧剂锰铁，一般认为Mn在钢中是一种有益的元素。

在碳钢中含锰量通常小于0.8%；在含锰合金钢中，含锰量一般控制在1.0%--1.2%范围内。

Mn大部分溶于铁素体中，形成置换固溶体，并使铁素体强化；另一部分Mn溶于Fe3C中，形成合金渗碳体，这都使钢的强度提高，Mn与S化合成MnS，能减轻S的有害作用。

当Mn含量不多，在碳钢中仅作为少量杂志存在时，它对钢的性能影响并不明显。

2：Si：硅也是来自炼钢生铁和脱氧剂硅铁，在碳钢中含硅量通常小于0。

35，Si与Mn一样能溶于铁素体中，使铁素体强化，从而使钢的强度、硬度、弹性提高，而塑性、韧性降低。

有一部分Si则存在于硅酸盐杂质中。

当Si含量不多，在碳钢中仅作为少量杂质存在时，它对钢的性能影响并不显著。

3：S：硫是生铁中带来的而在炼钢时又未能除尽的有害元素。

硫不溶于铁，而以FeS形式存在，FeS会与Fe形成共晶，并分布于奥氏体的晶界上，当钢材在1000~1200摄氏度压力加工时，由于FeS-Fe共晶（熔点只有989摄氏度）已经融化，并使晶粒脱开，钢材将变得极脆，这种脆性现象称为热脆。

为了避免热脆，钢中含硫量必须控制，普通钢含硫量应小于或等于0.055%，优质钢含硫量小于或者等于0.040%，高级优质钢含硫量应小于或等于0.030%。

在钢中增加含锰量，可消除S的有害作用，Mn能与S形成熔点为1620摄氏度的MnS，而且MnS在高温时具有塑性，这样能避免热脆现象。

4：P：磷也是生铁中带来的而在炼钢时又未能除尽的有害元素。

磷在钢中全部溶于铁素体中，虽然可以使铁素体的强度、硬度有所提高，但却使室温下的钢的塑性、韧性急剧降低，并使钢的脆性转化温度有所升高，使钢变脆，这种现象称为“冷脆”。

磷的存在还会使钢的焊接性能变坏，因此钢中的含磷量应该严格控制，普通钢含磷量应该小于或等于0.045%，优质钢含磷量应该小于等于0.040%，高级优质钢含硫量应小于或等于0.035%。

各化学元素对钢材的影响钢材是一种广泛应用于建筑、制造和其他领域的重要材料。

化学元素可以通过添加或与钢材中的化学成分相互作用来改变钢材的性能和特性。

下面将详细介绍一些常见的化学元素对钢材性能的影响。

1.碳（C）：碳是钢材中最重要的元素之一、含碳量的增加可以提高钢材的硬度和强度，但同时也会降低其可塑性和冲击韧性。

高碳钢具有较高的硬度和强度，适合用于制造刀具和弹簧等应用。

2.硅（Si）：硅的添加可以提高钢材的抗腐蚀性和磁性。

硅还有助于钢材的脱氧作用，减少对氧气的敏感性。

硅含量较高的钢材常用于制造电力设备和变压器。

3.锰（Mn）：锰的添加可以提高钢材的强度和韧性，并增加其耐磨性和耐蚀性。

锰含量较高的钢材常用于制造铁路轨道和重型机械设备。

4.硫（S）和磷（P）：硫和磷是常见的非金属杂质元素，其含量对钢材性能有负面影响。

高硫和高磷含量会导致钢材变脆，降低其可塑性和韧性。

因此，在钢材生产过程中对硫和磷的含量进行控制非常重要。

5.铬（Cr）：铬的添加可以提高钢材的耐腐蚀性和耐热性。

铬与钢中的碳形成的氧化物膜可以防止钢材与大气中的氧气接触，从而减少钢材的腐蚀。

高铬钢常用于制造不锈钢。

6.镍（Ni）：镍的添加可以提高钢材的韧性和强度，同时也增加了钢材的耐腐蚀性。

镍含量较高的钢材常用于制造耐高温和耐腐蚀的材料，如合金钢和不锈钢。

7.钼（Mo）：钼的添加可以提高钢材的强度和耐热性。

钼对钢材的影响类似于镍，但效果更加显著。

钼含量较高的钢材常用于制造高温设备和工具。

8.铝（Al）：铝的添加可以改善钢材的氧化抗性和耐蚀性，并降低钢材的密度。

铝还可以提高钢材的强度和硬度，用于制造航空和汽车零件。

9.钛（Ti）：钛的添加可以提高钢材的强度和耐腐蚀性。

钛含量较高的钢材常用于制造航空和化工设备。

10.硼（B）：硼的添加可以提高钢材的硬度和强度，并改善其机械性能。

硼含量较高的钢材常用于制造切削工具和弹簧。

总之，化学元素对钢材性能的影响是多样且复杂的。

各种化学元素在钢中的作用钢是一种由铁、碳和其他合金元素组成的合金材料。

不同的化学元素可以通过合金技术添加到钢中，以改善其性能、增强其力学性能和耐腐蚀性能。

以下是一些常见的化学元素在钢中的作用。

1.碳(C)：碳是钢中最重要的合金元素之一，它可以提高钢的硬度和强度。

添加适量的碳可以增强钢材的硬度，但过量的碳会使钢变脆。

碳浓度低于0.2%的钢称为低碳钢，而碳浓度高于0.5%的钢称为高碳钢。

2.硅(Si)：硅可以提高钢的抗腐蚀性和耐热性能。

它还可以减少钢的热脆性，提高钢的塑性和可焊性。

3.锰(Mn)：锰可以提高钢的强度和硬度。

它还可以改善钢的可塑性、耐热性和耐磨性。

锰还可以降低钢的热脆性，提高钢的焊接性能。

4.硫(S)：硫是钢中的一种杂质元素，它容易形成硫化物。

过高的硫含量会降低钢的可塑性和韧性，使其更容易开裂。

因此，通常需要保持钢中的硫含量低于0.05%。

5.磷(P)：磷是另一种钢中常见的杂质元素。

过高的磷含量会降低钢的韧性和韧性。

因此，钢中的磷含量通常需要控制在很低的水平。

6.铬(Cr)：铬可以提高钢的耐腐蚀性能。

铬与钢中的氧气发生反应，形成一层致密的氧化铬膜，防止进一步的氧化和腐蚀。

二十世纪初使用铬合金的主要用途是防止钢的腐蚀。

7.镍(Ni)：镍可以提高钢的强度、韧性和耐腐蚀性。

镍合金可以防止钢材的氧化和腐蚀，并使钢材更耐高温。

8.钼(Mo)：钼可以提高钢的强度和硬度。

它还可以提高钢的耐高温性能和耐腐蚀性能。

钼合金被广泛用于制造高温和腐蚀性环境下的零件。

9.铌(Nb)、钛(Ti)、钒(V)等微量元素：这些元素可以用来细化钢的晶粒并提高钢的强度。

它们还可以改善钢的耐热性能和切削性能。

总之，钢中的化学元素可以通过调节合金配方的方式对钢的性能进行调控。

通过合理添加不同的化学元素，可以改善钢的硬度、强度、韧性、耐蚀性、耐高温性能和切削性能，以满足不同领域的需求。

常存杂质元素对碳钢钢材性能的影响首先是碳元素。

碳是碳钢的主要合金元素，其含量直接影响碳钢的硬度和强度。

普通碳钢的含碳量一般较低，约在0.08%到0.25%之间，其硬度和强度相对较低；而高碳钢的含碳量可以达到0.6%以上，硬度和强度也相对较高。

但是，过高的碳含量容易导致碳钢脆性增大，影响钢材的延展性和韧性，因此需要进行适当调节。

除了碳元素外，还有一些常存的合金元素对碳钢的性能也有重要影响。

其中最重要的是锰元素。

锰作为一种淬硬元素，可以显著提高碳钢的硬度和强度。

此外，锰还可以提高碳钢的冷变形抗力和弯曲性能，改善钢材的加工性能。

一般来说，锰含量在0.3%到1.5%范围内时，锰对碳钢的强化效果比较明显。

除了锰元素，硅、钼、钒、镍等合金元素也常被添加到碳钢中，以改善其性能。

硅可以提高碳钢的强度和硬度，并有利于加工性能的改善。

钼可以增加碳钢的热强度和耐磨性，提高其抗腐蚀性能。

钒的添加可以提高碳钢的强度和耐磨性。

镍可以提高碳钢的韧性和抗腐蚀性能。

此外，氧、氮等非金属元素在碳钢中也被视为常存杂质元素。

氧元素的存在会导致钢材的气孔、夹杂物等缺陷增多，降低钢材的机械性能。

因此，在生产碳钢时需要控制氧元素的含量。

氮元素虽然一般被视为杂质元素，但少量的氮能够提高钢材的强度和硬度，并提高其耐磨性和耐热性能。

综上所述，常存的杂质元素对碳钢的性能有着重要的影响。

合理控制这些杂质元素的含量，可以使碳钢具备适合的硬度、强度、韧性和耐蚀性能。

通过对不同元素的调整和控制，可以生产出适用于不同用途的碳钢材料。

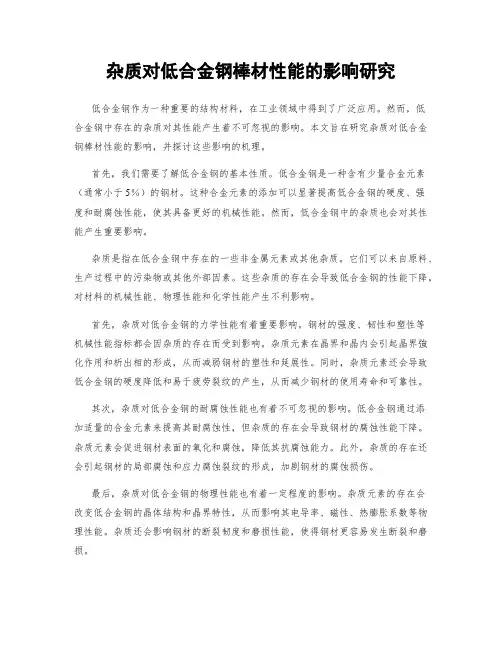

杂质对低合金钢棒材性能的影响研究低合金钢作为一种重要的结构材料，在工业领域中得到了广泛应用。

然而，低合金钢中存在的杂质对其性能产生着不可忽视的影响。

本文旨在研究杂质对低合金钢棒材性能的影响，并探讨这些影响的机理。

首先，我们需要了解低合金钢的基本性质。

低合金钢是一种含有少量合金元素（通常小于5％）的钢材。

这种合金元素的添加可以显著提高低合金钢的硬度、强度和耐腐蚀性能，使其具备更好的机械性能。

然而，低合金钢中的杂质也会对其性能产生重要影响。

杂质是指在低合金钢中存在的一些非金属元素或其他杂质。

它们可以来自原料、生产过程中的污染物或其他外部因素。

这些杂质的存在会导致低合金钢的性能下降，对材料的机械性能、物理性能和化学性能产生不利影响。

首先，杂质对低合金钢的力学性能有着重要影响。

钢材的强度、韧性和塑性等机械性能指标都会因杂质的存在而受到影响。

杂质元素在晶界和晶内会引起晶界強化作用和析出相的形成，从而减弱钢材的塑性和延展性。

同时，杂质元素还会导致低合金钢的硬度降低和易于疲劳裂纹的产生，从而减少钢材的使用寿命和可靠性。

其次，杂质对低合金钢的耐腐蚀性能也有着不可忽视的影响。

低合金钢通过添加适量的合金元素来提高其耐腐蚀性，但杂质的存在会导致钢材的腐蚀性能下降。

杂质元素会促进钢材表面的氧化和腐蚀，降低其抗腐蚀能力。

此外，杂质的存在还会引起钢材的局部腐蚀和应力腐蚀裂纹的形成，加剧钢材的腐蚀损伤。

最后，杂质对低合金钢的物理性能也有着一定程度的影响。

杂质元素的存在会改变低合金钢的晶体结构和晶界特性，从而影响其电导率、磁性、热膨胀系数等物理性能。

杂质还会影响钢材的断裂韧度和磨损性能，使得钢材更容易发生断裂和磨损。

虽然杂质对低合金钢棒材的性能有着不可忽视的影响，但我们可以采取一些措施来减少这种影响。

首先，我们可以通过优化原料选择和生产工艺，尽量减少杂质元素的含量。

其次，可以进行有效的热处理和表面处理，提高钢材的纯度和尺寸精度。

各化学元素对钢材的影响钢材是一种重要的结构材料，用于建筑、制造、汽车等领域。

化学元素可以对钢材的性能产生不同的影响，包括强度、硬度、耐腐蚀性等。

下面将详细讨论各化学元素对钢材的影响。

1.碳（C）：碳是钢材中最重要的元素之一，它对钢的强度和韧性有重要影响。

高碳钢具有较高的强度和硬度，但韧性较差。

低碳钢具有较好的可塑性和韧性，但强度较低。

适度的碳含量可以使钢材获得最佳的强度和韧性平衡。

2.硅（Si）：硅可以提高钢材的硬度和抗腐蚀性。

在不锈钢制备过程中，硅可以帮助形成氧化铬层，从而提高钢材的耐腐蚀性能。

同时，硅还可以降低钢铁的磁性。

3.锰（Mn）：锰可提高钢材的强度和硬度，并改善钢材的韧性。

锰和碳一起形成的碳化锰有助于提高钢的硬度和均匀性。

4.磷（P）和硫（S）：磷和硫是常见的杂质元素，在通常情况下不利于钢材的性能。

磷会导致钢材脆性增加，而硫则会降低钢材的韧性。

因此，在钢材制备过程中，通常需要控制磷和硫的含量。

5.铬（Cr）：铬是不锈钢中的重要合金元素，可以提高钢材的耐腐蚀性和抗氧化性。

铬与氧反应形成的氧化铬层可以防止钢材进一步氧化和腐蚀。

6.镍（Ni）：镍可以提高不锈钢的抗腐蚀性和强度。

镍与铬一起形成的不锈钢可以在氧化环境下维持其表面亮度和防腐蚀能力。

7.钼（Mo）：钼可以改变钢材的显微组织，提高钢材的强度和硬度，提高对热和机械应力的抵抗能力。

钼还可以增加钢材的耐蚀性，提高其在恶劣环境条件下的使用寿命。

8.钛（Ti）：钛可以增加钢材的强度和硬度，并提高抗腐蚀性能。

通过与碳一起反应，钛可以形成碳化钛，改善钢材的耐磨性。

综上所述，化学元素对钢材的影响非常重要。

不同元素的含量可以调节钢材的强度、硬度、可塑性和抗腐蚀性能。

因此，在钢材制备和合金设计过程中，必须仔细控制化学元素的含量，以获得最佳性能的钢材。

钢中常存杂质元素中的有害元素及影响一、硅：在钢中是有益元素硅是由炼钢时加入的脱氧剂带入钢中的。

由于硅的脱氧能力较强，硅与钢液中的 FeO 能结成密度较小的硅酸盐以炉渣的形式被除去。

脱氧后钢不可避免地残留着少量硅，这些残留下来的硅能溶于铁素体，使得铁素体强化，从而提高钢的强度、硬度和弹性。

因此，硅在钢中是有益元素，但作为杂质元素存在时其质量分数应不超过0.4％。

二、锰：在钢中是有益元素锰是由炼钢时加入的脱氧剂带入钢中的。

锰从 FeO中夺取氧形成MnO进入炉渣。

锰不能与硫化合成MnS，以减少硫对钢的有害影响，改善钢的热加工性能。

在室温下，锰大部分溶于铁素体，对钢有一定的强化作用。

因此，锰在钢中是有益元素，但作为杂质元素存在时其质量分数应不超过0.8％。

三、硫：在钢中是有害元素硫是由生铁和燃料带入的杂质，炼钢时难以除尽。

在固态下硫不深于铁，而以 FeS的形式存在，FeS与Fe能形成低熔点的共晶体（Fe+FeS），熔点仅为985℃，且分布在奥氏体晶界上。

当钢在1000~1200℃压力加工时，由于低熔点共晶体熔化，显著减弱晶粒之间的联系，使钢材在压力加工时沿晶界开裂，这种现象为热脆。

因此，钢中硫的质量分数必须严格控制。

为了消除硫所形成的热脆，在炼钢时必须增加锰。

由于 Mn与S能形成高熔点（1620℃）的MnS，并呈粒状分布在晶粒内，MnS在高温时有一定的塑性，从而避免了钢的热脆。

硫虽然产生热脆，但对改善钢材的切削加工性能却有利。

如在硫的质量分数较高的钢（ Ws＝0.08％~0.45％）中适当提高锰的质量分数（WMn＝0.70～1.55％），可形成较多的Mns，在切削加工中MnS能起断屑作用，可改善钢的切削加工性，这种钢称为易切削钢，广泛应用于标准件等的生产。

四、磷：在钢中是有害元素磷是由生铁和燃料带入的杂质，炼钢时难以除尽。

磷能全部熔于铁素体，提高了铁素体的强度、硬度；但在室温下钢的塑性、韧性急剧下降，变脆，这种现象称为冷脆。
