变频无塔供水设备安装顺序

变频供水设备安装施工方案
变频泵组工作原理图
符号说明：
1-控
制柜
2-稳压罐
3-压力传感器
4-出水管道
5-进水管道
6-水泵
1、工艺流程
基础验收
水泵组就位安装
电控柜安装
运行调试
2、泵组的基础
水泵基础示意图如下所示：
水泵基础示意图
5
1
2
3
4
6
符号说明：
1-吸入管 2-浮式惯性台
座
3-地面 4-水泵基座 5-减振装置
3、泵组安装与校正
水泵组运输到指定位置后，进行设备吊运安（组）装，准确就位于已经做好的设备基础上，用水平尺检查泵组底座的水平度；
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体； 压力表安装在振动小，水压平稳处。

4、泵组管路的安装
变频泵组进出水口应配有法兰供管道连接，并设可曲挠柔性接头以便减振，其它需安装的附件参见下图所示：
变频水泵与管路连接图
1
2
3
4 5
吸水管严禁漏气，要设法使吸水管向水池（箱）方向有1/50～1/100的坡度。

在水泵附近的管道上安装支架，使泵壳上没有重量附着。

出水管路及入水管路安装完毕后应进行水压试验。

5、水泵组减振
水泵进出水管上设柔性金属连接器以便减振。

水泵和电动机的座板固定于浮式惯性台座上，再用弹簧型避震器和防震垫片承托于混凝土基座上。

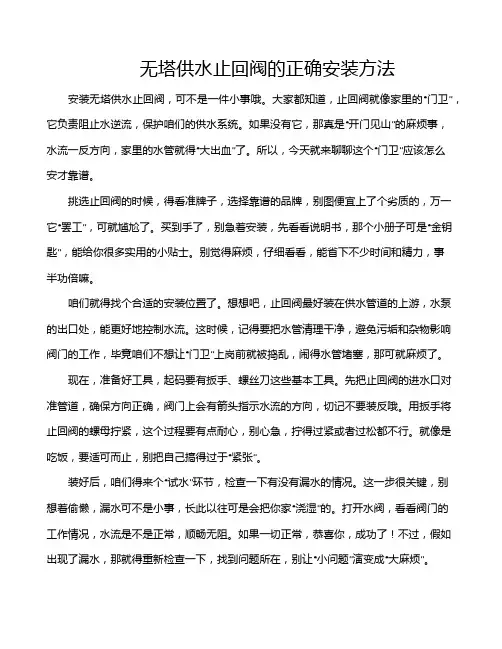

无塔供水止回阀的正确安装方法安装无塔供水止回阀，可不是一件小事哦。

大家都知道，止回阀就像家里的“门卫”，它负责阻止水逆流，保护咱们的供水系统。

如果没有它，那真是“开门见山”的麻烦事，水流一反方向，家里的水管就得“大出血”了。

所以，今天就来聊聊这个“门卫”应该怎么安才靠谱。

挑选止回阀的时候，得看准牌子，选择靠谱的品牌，别图便宜上了个劣质的，万一它“罢工”，可就尴尬了。

买到手了，别急着安装，先看看说明书，那个小册子可是“金钥匙”，能给你很多实用的小贴士。

别觉得麻烦，仔细看看，能省下不少时间和精力，事半功倍嘛。

咱们就得找个合适的安装位置了。

想想吧，止回阀最好装在供水管道的上游，水泵的出口处，能更好地控制水流。

这时候，记得要把水管清理干净，避免污垢和杂物影响阀门的工作，毕竟咱们不想让“门卫”上岗前就被捣乱，闹得水管堵塞，那可就麻烦了。

现在，准备好工具，起码要有扳手、螺丝刀这些基本工具。

先把止回阀的进水口对准管道，确保方向正确，阀门上会有箭头指示水流的方向，切记不要装反哦。

用扳手将止回阀的螺母拧紧，这个过程要有点耐心，别心急，拧得过紧或者过松都不行。

就像是吃饭，要适可而止，别把自己搞得过于“紧张”。

装好后，咱们得来个“试水”环节，检查一下有没有漏水的情况。

这一步很关键，别想着偷懒，漏水可不是小事，长此以往可是会把你家“浇湿”的。

打开水阀，看看阀门的工作情况，水流是不是正常，顺畅无阻。

如果一切正常，恭喜你，成功了！不过，假如出现了漏水，那就得重新检查一下，找到问题所在，别让“小问题”演变成“大麻烦”。

说到这里，很多朋友可能会觉得，这过程看似简单，其实细节很多。

无塔供水系统里，止回阀就是个重要的角色，别小看它，它的工作好坏直接关系到你家的供水质量。

安装的时候，多一份小心，少一份麻烦，绝对是明智之举。

记住，安装阀门就像做人，要认真对待每一个细节，才能不留遗憾。

若是自己觉得搞不定，找个专业的水管工帮忙也是个不错的选择，别给自己添麻烦。

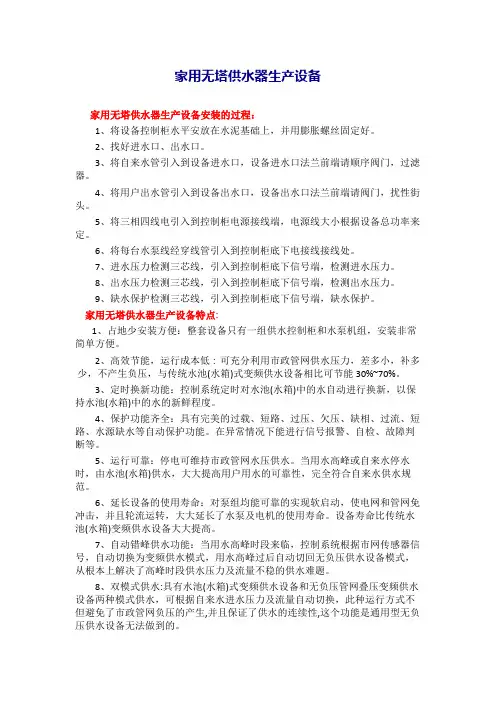

家用无塔供水器生产设备家用无塔供水器生产设备安装的过程：1、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好。

2、找好进水口、出水口。

3、将自来水管引入到设备进水口，设备进水口法兰前端请顺序阀门，过滤器。

4、将用户出水管引入到设备出水口，设备出水口法兰前端请阀门，扰性街头。

5、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定。

6、将每台水泵线经穿线管引入到控制柜底下电接线接线处。

7、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力。

8、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力。

9、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护。

家用无塔供水器生产设备特点:1、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。

2、高效节能，运行成本低∶可充分利用市政管网供水压力，差多小，补多少，不产生负压，与传统水池(水箱)式变频供水设备相比可节能30%~70%。

3、定时换新功能：控制系统定时对水池(水箱)中的水自动进行换新，以保持水池(水箱)中的水的新鲜程度。

4、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。

在异常情况下能进行信号报警、自检、故障判断等。

5、运行可靠：停电可维持市政管网水压供水。

当用水高峰或自来水停水时，由水池(水箱)供水，大大提高用户用水的可靠性，完全符合自来水供水规范。

6、延长设备的使用寿命：对泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。

设备寿命比传统水池(水箱)变频供水设备大大提高。

7、自动错峰供水功能：当用水高峰时段来临，控制系统根据市网传感器信号，自动切换为变频供水模式，用水高峰过后自动切回无负压供水设备模式，从根本上解决了高峰时段供水压力及流量不稳的供水难题。

8、双模式供水:具有水池(水箱)式变频供水设备和无负压管网叠压变频供水设备两种模式供水，可根据自来水进水压力及流量自动切换，此种运行方式不但避免了市政管网负压的产生,并且保证了供水的连续性,这个功能是通用型无负压供水设备无法做到的。

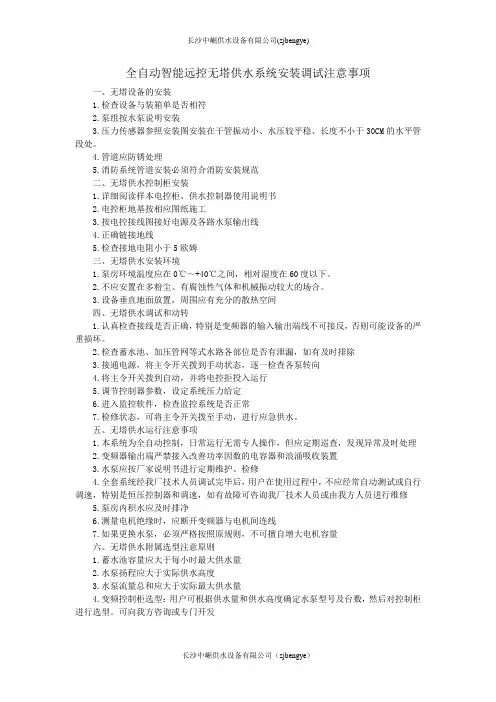

长沙中崛供水设备有限公司(zjbengye)全自动智能远控无塔供水系统安装调试注意事项一、无塔设备的安装1.检查设备与装箱单是否相符2.泵组按水泵说明安装3.压力传感器参照安装图安装在干管振动小、水压较平稳、长度不小于30CM的水平管段处。

4.管道应防锈处理5.消防系统管道安装必须符合消防安装规范二、无塔供水控制柜安装1.详细阅读样本电控柜、供水控制器使用说明书2.电控柜地基按相应图纸施工3.按电控接线图接好电源及各路水泵输出线4.正确链接地线5.检查接地电阻小于5欧姆三、无塔供水安装环境1.泵房环境温度应在0℃～+40℃之间，相对湿度在60度以下。

2.不应安置在多粉尘、有腐蚀性气体和机械振动较大的场合。

3.设备垂直地面放置，周围应有充分的散热空间四、无塔供水调试和动转1.认真检查接线是否正确，特别是变频器的输入输出端线不可接反，否则可能设备的严重损坏。

2.检查蓄水池、加压管网等式水路各部位是否有泄漏，如有及时排除3.接通电源，将主令开关拨到手动状态，逐一检查各泵转向4.将主令开关拨到自动，并将电控拒投入运行5.调节控制器参数，设定系统压力给定6.进入监控软件，检查监控系统是否正常7.检修状态，可将主令开关拨至手动，进行应急供水。

五、无塔供水运行注意事项1.本系统为全自动控制，日常运行无需专人操作，但应定期巡查，发现异常及时处理2.变频器输出端严禁接入改善功率因数的电容器和浪涌吸收装置3.水泵应按厂家说明书进行定期维护、检修4.全套系统经我厂技术人员调试完毕后，用户在使用过程中，不应经常自动测试或自行调速，特别是恒压控制器和调速，如有故障可咨询我厂技术人员或由我方人员进行维修5.泵房内积水应及时排净6.测量电机绝缘时，应断开变频器与电机间连线7.如果更换水泵，必须严格按照原规则，不可擅自增大电机容量六、无塔供水附属选型注意原则1.蓄水池容量应大于每小时最大供水量2.水泵扬程应大于实际供水高度3.水泵流量总和应大于实际最大供水量4.变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

变频恒压供水控制系统安装操作说明：规格：输入交流3相380V 50Hz 15A输出交流3相0—380V 0-50Hz 13A功率 5.5KW安装：控制箱须安装在干燥清洁的室内，室外也可以但注意防雨，室内环境不能太潮湿也不能安装在灰尘太多的地方和太热的地方，压力表安装位置注意冬天防冻。

接线：从供电电源处用4m㎡铜线连接至变频控制箱内底部的接线端子左边的（R，S，T）上，接线端子右边的（U，V，W）用电缆连接水泵，压力表的3根线已经接好，如果需要延长的话从中间剪断，然后找3条线按照颜色一对一接好就可以。

（为了确认水泵的正反转向，水泵加水后等一会再下井）调试：确认线路连接好后，合上箱内右侧的自动断路器，此时变频器上电面板闪烁呈待机状态，门上的电源指示灯点亮，打开门上的供水开关，此时确认水泵的转向，如果反转，关掉供水开关后再将箱内断路器断开，等待2分钟后将接水泵的（U，V，W）3条线的任意2条对调即可。

变频器已设定好供水压力，变频器会根据系统压力自动调节水泵转速，其内部的相关数据已设定好，操作人员无需再去调整内部参数。

日常使用中，开停水泵只需操作门上的供水开关就可以了，无需操作箱内的断路器通断电源，这样会缩短变频器的使用寿命。

变频器状态：1．工作状态：面板显示4位数字的频率，根据压力的大小自动上下波动，在刚启动时频率高，随着压力上升频率会下降，直到恒定压力为止。

2．故障状态：若正常使用时频率始终保持在50.00Hz，排除系统用水量大和管路泄漏的情况下即可判定是井中水量小，水泵吸空，此时水泵将报故障并停机，变频器面板上显示EP。

若使用过程中压力表线因外力断线，为防止系统压力不正常升高，变频器也会报故障停机，面板显示PP。

3．若使用过程中变频器停机并报故障代码，可根据说明书P80页故障代码清单对照排除故障，故障排除后按动变频器操作键盘右下角红色按键使其复位，然后重新开启供水开关使变频器工作。

易出现故障：OC--------电流过大（水泵叶轮或轴卡住，电机绕组接地）OE--------电压过高（输入电压太高）PF0-------输出缺相（连接水泵的电缆有一相断开）PF1-------输入缺相（输入电源缺相）LU--------电压太低（输入电压偏低）OH--------变频器过热（环境温度过高，变频器风扇故障）重要：水泵停机后变频器出现故障代码不可盲目使其复位工作，一定要先查清故障原因并排除故障后，才能再次复位开机。

变频供水设备安装施工方案 变频泵组工作原理图
符号说明：
1-控
制柜 2-稳
压罐
3-压
力传感器
4-出
水管道
5-进
水管道
6-水
泵
1、工艺流程
基础验收水泵组就位安装电控柜安装运行调试
2、泵组的基础
水泵基础示意图如下所示：
水泵基础示意图 5 1
2 3
4 6
符号说明：
1-吸入管
2-浮式惯性台
座 3-地面 4-水泵基座 5-减振装置
3、泵组安装与校正
水泵组运输到指定位置后，进行设备吊运安（组）装，准确就位于已经做好的设备基础上，用水平尺检查泵组底座的水平度；
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体；
压力表安装在振动小，水压平稳处。

4、泵组管路的安装
变频泵组进出水口应配有法兰供管道连接，并设可曲挠柔性接头以便减振，其它需安装的附件参见下图所示：
变频水泵与管路连接图 1 2
3 4
5。

一、用途无塔供水器是根据水气压缩原理代水塔向高处及水网系统自动供水的理想设备。

适用于厂矿企业、机关、团体、部队、学校等大中小型企事业单位的生产和生活用水。

本产品压升水位可达四十米以上。

可用于山区，也可用于消防和灌溉。

二、结构及工作原理本装置包括压力柜一台、水泵一台、输供阀门一组、升压自动控制一组。

启动电机水泵输水至压力柜，水位增高，空气压缩，压力达到规定数值，表针接触止点，自动开头令电机停转与输水。

开阀供水后，柜内水位下降，压力减退，到一定限度，表针接触开点，即令电机启动，输水至压力柜，水位上升，表针接触上止点，令电机停转及输水，如此循环不止，使压力柜经常保持供水。

本产品结构简单，工作稳定，安全可靠，电气自动操作，不用人力，用电适度，与建水塔投资相比可减少60%以上，而且方便灵活，可地上，可地下，可迁东建西，不受任何条件的限制。

三、压力容器技术规范与要求1、本产品系压力容器，在工作状态下禁止撞击与强烈震动，严格按说明书操作。

2、电气自动控制箱，应安装牢固，不得随意调动，以防误操作损坏设备。

3、水泵与电机应根据压力柜的压强配套使用不得任意更换。

四、压力容器安装使用及保养1、水泵电机的安装严格按说明书进行。

2、第一次注水作清柜排污，排污后，关闭排污阀门。

3，除输水阀以外，其余阀门一律关闭。

待压力表针接触止点后，检查各部管道，及密件是否有漏水漏气现象，如正常可开阀供水。

4、根据水质情况，应定期排污，清除柜内泥沙和杂质，防止日久堵塞，如水中泥沙比例太高，应同时建蓄水池先进行沉淀，以养活对压力柜的清理次数。

5、自控系统如不能自动控制，应及时找电工修理。

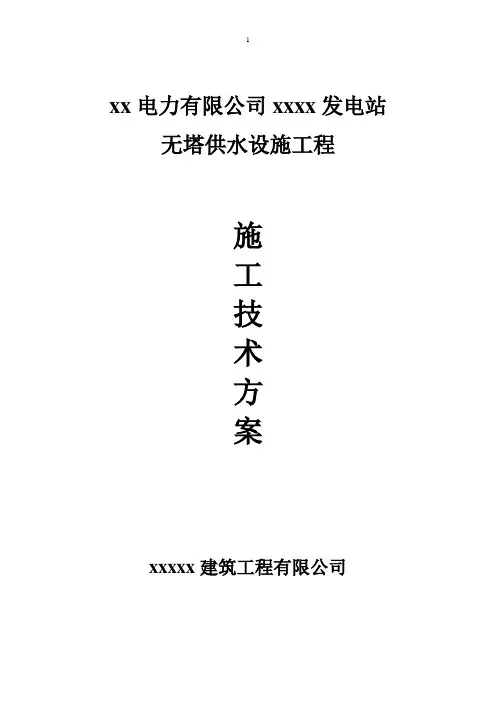

xx电力有限公司xxxx发电站无塔供水设施工程施工技术方案xxxxx建筑工程有限公司目录1……………………建设地址选择2……………建设规模及工程概况3……………....................施工部署4…………………....施工技术方案◆土建施工◆水箱安装焊接◆供水管道布置安装◆变频器设备安装◆增压供水设施调试5……………....施工现场安全措施6…………………………成品保护xxxxx发电站无塔供水设施修建技术方案一、建设地址选择xxxxxx电站厂房内二、建设规模及工程概况1、初步设定燃机电站区域生活用水增压输送位置为主办公楼进水主管、化水车间进水主管、主控调度大楼进水主管。

2、根据电站实际给水情况，需修建一个30吨位的地下蓄水箱，蓄水箱使用5mm厚的钢板焊接施工，水箱焊接外规格为5米长，3米宽，2米高。

水箱进水口1处，出水口2处。

设水箱检查口。

3、机械开挖水箱堆放坑规格为6米长，4米宽，2.5米深的地下沉放水箱坑，（建设施工地点为废水车间东面空旷地域）。

4、生活给水管—聚丙烯管（PP-R）为目前我国正在推广使用的新型生活给水管，热熔焊接管道总计为360米，（￠50管为130米，￠32管为230米）其中人工破路清挖排放管沟深度为0.8m宽为0.6m，共计130米，管试压验收合格后回填及砼路面恢复原样。

其余管道由电缆线沟给予布置排放至供水点。

管面层包裹保温棉。

5、在水箱区域选址布置安装高效节能、采用进口变频器调速控制箱，变频器使用功率为7.5kw,安装布置2台深水泵在焊接水箱内，深水泵单机功率为2040型，（出水量20立方，扬程为40米）深水泵为日本三垦牌。

6、施工基本布置为焊接水箱→机挖水箱坑及深埋安装水箱→安装2台深水泵至水箱→2台水泵出口管布置控制开关闸阀各一套（常用水泵阀门及备用水泵阀门）→深水泵线路控制接至变频器控制箱→2台水泵开关阀门出水口安装归类布置一条总水管输入到各个用水点。

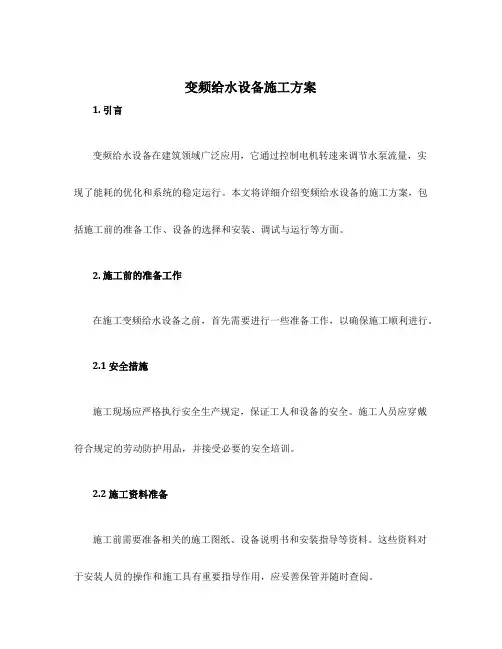

变频给水设备施工方案1. 引言变频给水设备在建筑领域广泛应用，它通过控制电机转速来调节水泵流量，实现了能耗的优化和系统的稳定运行。

本文将详细介绍变频给水设备的施工方案，包括施工前的准备工作、设备的选择和安装、调试与运行等方面。

2. 施工前的准备工作在施工变频给水设备之前，首先需要进行一些准备工作，以确保施工顺利进行。

2.1 安全措施施工现场应严格执行安全生产规定，保证工人和设备的安全。

施工人员应穿戴符合规定的劳动防护用品，并接受必要的安全培训。

2.2 施工资料准备施工前需要准备相关的施工图纸、设备说明书和安装指导等资料。

这些资料对于安装人员的操作和施工具有重要指导作用，应妥善保管并随时查阅。

2.3 工具和材料准备根据施工需要，准备必要的工具和材料。

常见的工具包括扳手、电钻、电锤等，材料则包括电缆、管道、接头等。

确保工具和材料的质量可靠，并符合相应的标准要求。

3. 设备的选择和安装3.1 设备选择根据工程需求和给水系统的具体情况，选择适合的变频给水设备。

要考虑设备的额定功率、流量范围、压力范围等技术指标，并与供应商进行充分的沟通和了解。

3.2 设备安装设备安装是整个施工过程中的关键环节。

以下是一些设备安装的基本步骤：1.为设备选择合适的安装位置，确保安装空间充足，并且便于设备的维护和检修。

2.根据设备的安装图纸和说明书，进行设备的基础施工。

包括基础的大小、深度、固定方式等。

3.安装电缆和管道，并进行必要的连接。

根据设备的要求，选择合适的电缆规格和管道材质，并确保连接牢固可靠。

4.安装和固定设备，注意设备的平稳和水平安装。

根据设备的重量和尺寸，选择合适的固定方式，并采取相应的措施，防止设备在运行过程中发生晃动或倾斜。

4. 调试与运行设备安装完成后，需要进行调试和运行测试，以确保设备正常工作并达到预期效果。

4.1 设备调试设备调试包括电气调试和水路调试两个方面。

•电气调试：检查设备的电气连线是否正确，确定电缆的接线是否牢固，进行电气参数的调整和设备的接地测试等。

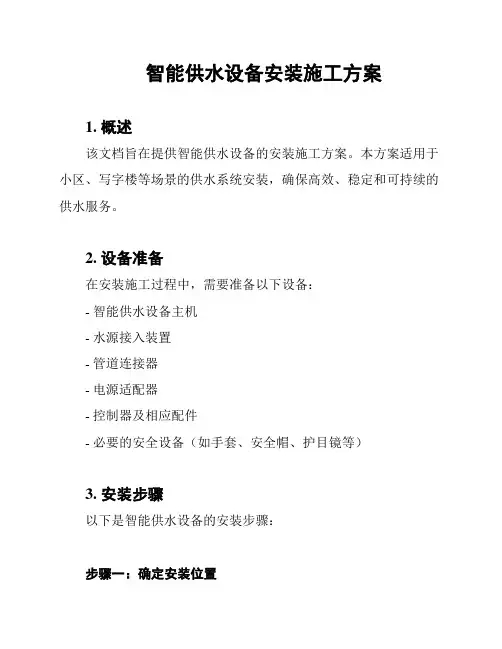

智能供水设备安装施工方案1. 概述该文档旨在提供智能供水设备的安装施工方案。

本方案适用于小区、写字楼等场景的供水系统安装，确保高效、稳定和可持续的供水服务。

2. 设备准备在安装施工过程中，需要准备以下设备：- 智能供水设备主机- 水源接入装置- 管道连接器- 电源适配器- 控制器及相应配件- 必要的安全设备（如手套、安全帽、护目镜等）3. 安装步骤以下是智能供水设备的安装步骤：步骤一：确定安装位置根据供水系统的需求和布局，选择合适的位置安装智能供水设备主机。

确保位置离水源近，并便于供水管道的连接。

步骤二：安装水源接入装置将水源接入装置连接到水源管道，确保接口紧固可靠。

使用适当的密封材料，确保无漏水现象。

步骤三：连接管道将供水管道与智能供水设备主机连接，使用管道连接器确保连接牢固。

对接口进行漏水测试，确保没有泄漏。

步骤四：配置控制器根据实际需求，将控制器固定在适当位置，并连接到智能供水设备主机。

根据设备说明书，设置控制器的参数和工作模式。

步骤五：电源连接将电源适配器连接到智能供水设备主机，并接通电源。

确保电源连接稳定，设备正常工作。

步骤六：安全检查在安装施工完成后，进行安全检查。

检查所有连接点是否紧固可靠，排除漏水和短路等安全隐患。

4. 使用与维护完成安装后，按照设备说明书和相关规范使用和维护智能供水设备。

定期检查设备工作状态，保持设备周围环境清洁整洁，及时处理设备故障和维修。

5. 总结本文档提供了智能供水设备安装施工方案的详细步骤。

在进行安装施工时，请确保按照相关规范和安全要求进行操作。

及时使用和维护设备，可以有效确保供水系统的高效和稳定运行。
