压力容器的设计方案步骤1.确定设计目标和使用条件：首先需要明确设计压力容器的使用目标和条件，包括容器的工作压力、工作温度、容量和所处环境等。
2.材料选择：根据容器的使用条件和要求，选择合适的材料进行容器的制造。
常用的压力容器材料有碳钢、不锈钢和铝合金等。
3.容器结构设计：确定容器的结构形式和尺寸。
结构设计包括容器的壁厚、底部形式、连接方式和支撑结构等。
根据容器的工作压力，需要进行强度计算和结构优化，确保容器能够承受内部和外部的力和压力。
4.强度计算和最大允许应力分析：根据容器的结构形式和制造材料，进行强度计算和最大允许应力分析。
主要包括容器的轴向应力、周向应力和切向应力的计算，以及承载能力和安全系数的评估。
5.容器的密封设计：确保容器的密封性能，避免泄漏和破裂。
根据容器的使用条件和介质特性，选择合适的密封材料和密封方式，如垫片密封、法兰密封或螺纹连接等。
6.容器的安全阀和压力传感器设计：为了确保容器的安全运行，需要设计并安装安全阀和压力传感器。
安全阀用于在容器内部压力超过设计值时，释放压力以防止容器破裂。
压力传感器用于实时监测容器的内部压力，以便及时采取措施。
7.容器的制造和检验：根据设计方案，选择合适的制造工艺进行容器的制造。
制造过程需要注意材料的质量控制、焊缝的质量检查和容器的外观检验等。
制造完成后，需要进行压力测试、水压试验和射线检测等，以确保容器的安全性和可靠性。
8.容器的安装和维护：根据容器使用的具体情况，进行容器的安装和维护。
安装过程需要注意容器的固定和支撑，以确保容器的稳定性。
维护过程包括容器的定期检查和保养，以延长容器的使用寿命。
综上所述，压力容器的设计方案步骤涵盖了设计目标和使用条件的确定、材料选择、容器结构设计、强度计算和应力分析、密封设计、安全阀和压力传感器设计、容器的制造和检验、容器的安装和维护等。
通过合理的设计方案，能够确保压力容器的安全运行和可靠性。
压力容器常见结构的设计计算方法一、静态强度计算方法：静态强度计算方法主要针对压力容器在正常工作状态下的静载荷进行计算，其主要目标是确保容器在最大工作压力下不发生破坏。
静态强度计算方法一般包括以下几个步骤：1.基本假设和假设条件：在进行静态强度计算时，需要基于一定的假设和假设条件来简化实际工作状态，如假设容器时刚体、内外压力均匀分布、材料具有均匀强度等。
2.最大应力计算：通过应力分析计算出压力容器各部位的最大应力。
一般情况下，最大应力发生在容器支座、法兰连接处、沟槽和焊接缺陷等处。
3.材料强度计算：根据容器所使用的材料及其强度参数，计算出材料的强度。
根据所处环境不同，一般会对容器进行分析、判断和选择不同材料。
4.安全裕度计算：根据最大应力和材料强度的计算结果，计算出安全裕度。
安全裕度可以通过破坏条件下材料的强度与容器内外压力之比来衡量。
二、疲劳强度计算方法：疲劳强度计算方法主要用于疲劳载荷下的压力容器设计。
工作过程中，容器可能会受到频繁的循环应力作用，从而导致疲劳破坏。
疲劳强度计算方法的主要步骤如下：1.循环载荷分析：通过实测数据或估算，分析容器在工作循环过程中所受到的应力载荷情况。
考虑到载荷的方向、大小、频率和载荷历史等因素。
2.应力集中分析：针对容器中的主要应力集中部位进行应力集中分析，计算出特定位置的应力集中系数。
3.疲劳寿命计算：基于极限疲劳荷载下的循环应力进行计算。
通过应力循环次数和材料疲劳寿命曲线，计算出容器的疲劳寿命。
4.安全裕度计算：根据疲劳寿命与容器使用寿命的比值，得出安全裕度的计算结果。
三、稳定性计算方法：稳定性计算方法用于分析压力容器在压力作用下的稳定性问题，即容器是否会发生屈曲或侧翻。
稳定性计算方法的主要步骤如下：1.稳定性分析模型：根据压力容器的几何形状和支撑方式，构建相应的稳定性模型。
常见的模型有圆筒形、球形、圆锥形等。
2.屈曲载荷计算：通过对应力分析，计算出容器发生屈曲时的承载力。

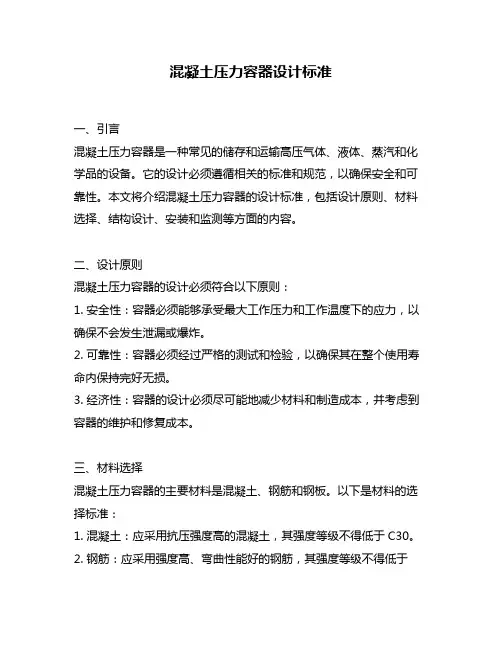

混凝土压力容器设计标准一、引言混凝土压力容器是一种常见的储存和运输高压气体、液体、蒸汽和化学品的设备。
它的设计必须遵循相关的标准和规范，以确保安全和可靠性。
本文将介绍混凝土压力容器的设计标准，包括设计原则、材料选择、结构设计、安装和监测等方面的内容。
二、设计原则混凝土压力容器的设计必须符合以下原则：1. 安全性：容器必须能够承受最大工作压力和工作温度下的应力，以确保不会发生泄漏或爆炸。
2. 可靠性：容器必须经过严格的测试和检验，以确保其在整个使用寿命内保持完好无损。
3. 经济性：容器的设计必须尽可能地减少材料和制造成本，并考虑到容器的维护和修复成本。
三、材料选择混凝土压力容器的主要材料是混凝土、钢筋和钢板。
以下是材料的选择标准：1. 混凝土：应采用抗压强度高的混凝土，其强度等级不得低于C30。
2. 钢筋：应采用强度高、弯曲性能好的钢筋，其强度等级不得低于HRB400。
3. 钢板：应采用高强度、耐腐蚀的钢板，其厚度和强度等级应根据容器设计压力和温度确定。
四、结构设计混凝土压力容器的结构设计必须符合以下要求：1. 壁厚设计：容器壁厚必须根据容器设计压力、温度和材料强度等参数确定，以确保容器在最大工作条件下的安全性和可靠性。
2. 钢筋筋距和配筋设计：容器内筋距应根据容器尺寸和壁厚确定，以确保容器内钢筋的均匀分布，并能承受容器的应力。
配筋应根据容器设计压力和温度确定。
3. 泄压装置设计：容器应配备泄压装置，以确保在意外情况下能够及时泄放容器内的压力，避免容器爆炸。
五、安装和监测混凝土压力容器的安装和监测必须符合以下标准：1. 安装：容器必须按照设计要求进行安装，并且必须固定在坚固的基础上，以确保容器的稳定性和安全性。
2. 监测：容器必须定期检测，以确保容器内部的压力、温度和泄漏等参数处于正常范围内。
如果发现异常情况，必须立即采取措施进行修复或更换。
六、结论混凝土压力容器的设计必须遵循相关的标准和规范，以确保安全和可靠性。
压力容器结构设计要点分析及解读压力容器属于特种设备，为保障压力容器的安全使用，预防和减少事故，保护人民生命和财产安全，促进社会经济发展，压力容器结构设计工作十分重要。
由于压力容器的工作介质具有复杂多样性，操作压力、操作温度随不同的工艺单元更是不同，随着现在生产技术的飞速升级，高温、高压、低温、深冷各种工况频出，因此在结构设计中必须要注重安全性问题，需要设计者掌握压力容器结构设计要点，不断提高设计质量。
基于此，本文重点对压力容器结构设计要点进行分析。
标签：压力容器;结构设计;要点;分析0 引言压力容器设计中，合理的结构设计是设计工作的重中之重，必须要确保结构的设计质量，由于现有压力多在高温、高压、低温、疲劳及腐蚀介质等各种苛刻工况下工作，安全使用寿命要长达20年甚至更久，国家也加强了对压力容器各环节的管理特别是结构设计的管理工作，使得压力容器在制造、安装、使用、维修中的质量得到了保证。
现如今，压力容器结构设计也在逐渐摆脱传统思想的束缚，彰显了现代化工艺设计理念，以安全性、时效性、经济性和谐统一为基础，全面加强压力容器结构设计的合理性。
1 压力容器结构设计要求压力容器，特别是化工压力容器，其内部结构带有装配内件，设计工作十分繁琐、复杂，如果压力内部结构设计不当就会直接影响压力容器的性能，甚至会造成安全隐患，对设备及工艺单元的安全正常运行会造成极大的影响。
这就需要结合压力容器的具体使用条件：使用介质、工作压力、工作温度、连接管口、工作环境等，根据现行有效的压力容器的设计法规、标准进行系统风险评估后方可始设计工作，这样才能够充分考虑潜在的风险因素，在设计的过程予以规避，保障设计质量，满足日益苛刻的使用要求，使得压力容器在设计使用寿命期间，设备能够安全可靠的运行。
2 压力容器结构设計要点分析2.1 主体结构设计在进行压力容器的主体设计时，要根据设备使用条件，按规则设计或应力分析设计的方法，对设备进行综合风险评估，确定合理的设备长径比及焊接结构。
压力容器常见结构的设计计算方法压力容器是一种常用的装置，用于存储和运输高压流体或气体。
压力容器的设计计算是确保容器在设计压力范围内安全运行的关键步骤。
常见压力容器的设计计算方法主要包括材料选择、壁厚计算、接缝焊缝设计和支撑设计等。
首先，在压力容器的设计计算中，材料选择是非常重要的一步。
根据工作环境和储存介质的性质，应当选择适合的材料，如碳钢、不锈钢、镍合金等。
材料的选择应考虑到其机械性能（强度、韧性）、抗腐蚀性能和焊接性能等。
其次，壁厚计算是压力容器设计计算中的关键步骤。
根据设计压力、储存介质的性质、容器尺寸和形状等因素，可以采用ASMEVIII-1或其他相关设计规范进行壁厚计算。
壁厚计算要确保容器在设计压力下不会发生永久性塑性变形或失稳。
接着，接缝焊缝设计是压力容器设计计算中的另一个关键步骤。
焊缝是容器的弱点，其设计要考虑焊接工艺、焊缝质量要求和应力分布等。
根据相关规范，例如ASMEIX，应对焊缝进行强度计算和疲劳分析，以确保焊缝的可靠性和耐久性。
最后，支撑设计是压力容器设计计算中的重要环节。
支撑结构的设计要考虑到容器的重量、形状和运行条件等因素。
一般常见的支撑结构包括支座、支撑脚和支撑环等。
在设计计算中，应根据容器的重量和载荷进行支撑结构的强度计算和稳定性分析。
需要注意的是，良好的压力容器设计计算不仅要遵循相关规范和标准，还应考虑实际运行条件和安全要求。
因此，在进行设计计算之前，应对工作环境、储存介质的特性、容器的运行周期和压力变化等进行充分的分析和评估。
总之，压力容器的设计计算涉及多个方面，包括材料选择、壁厚计算、接缝焊缝设计和支撑设计等。
在进行设计计算时，需要遵循相关规范和标准，并结合实际情况和安全要求进行综合考虑，以确保设计的压力容器安全可靠地运行。
压力容器结构特性分析与设计1. 引言压力容器作为一种用于储存或输送物质的设备，广泛应用于工业生产和民用领域。
设计和使用压力容器需要考虑其结构特性，确保其能够安全可靠地承受内外压力。
本文将对压力容器结构的特性进行分析与设计。
2. 压力容器结构特性压力容器的结构特性主要包括强度、刚度和稳定性。
在设计中，强度是最基本的要求，即容器在最大工作压力下不发生塑性变形或破坏。
刚度则确保容器在内外压力作用下不会产生过大的变形，从而保证其功能的正常发挥。
稳定性考虑容器在受到外力或其他扰动时的抗倾覆和抗滚动能力。
3. 强度分析与设计压力容器的强度分析与设计主要考虑容器壁的应力分布和薄弱点的强化。
采用有限元分析等方法可以得到应力分布情况，进而对壁厚进行选择和优化。
例如，对于圆筒形容器，应力最大的地方一般位于筒体与头部的交界处，因此可以适当增加这一区域的壁厚以提高强度。
4. 刚度分析与设计刚度分析与设计旨在确保容器在工作过程中不变形或过度变形。
一种常用的方法是通过增加支撑结构或加装支撑环使容器刚度增加。
另外，也可以通过优化容器的几何形状来增加其刚度。
例如，对于圆筒形容器，增加半径或者长度可以大幅提高刚度。
5. 稳定性分析与设计稳定性分析与设计主要考虑容器在受到外力或其他扰动时倾覆和滚动的问题。
通过合理的设计和选择支撑结构、引入抗滚环或抗倾覆支撑装置等手段，可以提高容器的稳定性。
此外，对于高压容器，还可以考虑采用多层壳体结构，增加容器的整体刚度和稳定性。
6. 材料选择与焊接技术材料选择对压力容器的结构特性至关重要。
通常选择具有良好的强度和耐蚀性的材料，如碳钢、不锈钢、合金钢等。
对于一些耐高温或特殊介质的容器，还可以选择高温合金材料。
此外，焊接技术在容器的制造过程中也起到重要的作用，高质量的焊接可以提高容器的强度和密封性。
7. 结语压力容器作为一种重要的储存和输送设备，在设计和使用中必须考虑其结构特性，确保其安全可靠。
本文对压力容器结构的特性进行了分析与设计，并介绍了强度、刚度和稳定性的考虑要点。

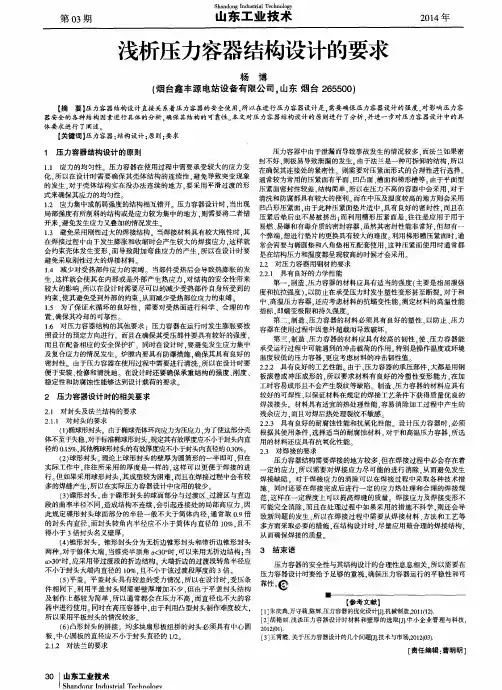

压力容器结构设计要点分析及解读摘要：随着现代化工企业的发展，压力容器越来越广泛地使用在石油、化工、制药、食品等各个领域。
压力容器作为承受压力等较高载荷的设备，若设计不合理，可能会导致容器变形甚至爆炸，给人员和环境带来严重危害。
为此，笔者结合多年的工作实践经验，对现代压力容器结构设计的要点进行了分析和总结。
关键词:压力容器;结构设计;要点引言随着工业化进程的不断推进，各类化工制品的需求量也与日俱增，压力容器作为一种安全系数较高的特种设备，在生产中承担了越来越重要的作用。
压力容器是一种封闭结构，通常用于储存或运输气体、液体或其他物质。
它们必须承受高压和高温等特殊工作状态，同时还必须防止泄漏和爆炸等危险。
这些要求使压力容器的设计变得至关重要，这不仅涉及容器中包含的介质，还涉及压力的大小、温度以及容器的结构、尺寸等方面。
因此，压力容器结构设计是至关重要的。
注重立足于安全、及时、经济和谐的原则，全面优化压力容器结构设计，会使其设计更加科学合理。
1压力容器结构设计要求压力容器广泛应用于精细化工、石化、医药行业、石化电子和机械电器等行业，特别是化工压力容器，其内部采用的材料大多为装配式的内件，设计过程复杂繁琐，如果产品设计有问题，将对压力容器的稳定性造成威胁，甚至可能形成重大安全隐患，影响设备的正常运行。
在压力容器的设计过程中，应根据其工况、介质特性、环境温度、工作气压、连接管口等使用条件，结合当前压力容器的相关设计法规和标准，进行系统风险评估，以确保产品在设计过程中不会出现风险问题，确保容器质量达到使用最高要求。
2压力容器结构设计的原则2.1 应力的均匀性在设计压力容器时，应该特别注意壳体结构的连续性，以确保它能够承受较大的应力变化，避免突变情况的发生。
如壳体结构有难于连续之处，为保证应力的均匀分布，应采用圆滑过渡的办法。
2.2应力集中或削弱强度的结构相互错开在设计压力容器时，应该尽量避开在结构强度较弱或应力集中的部位进行设计，以防止应力的叠加情况发生。
第三章 压力容器常见结构的设计计算方法常见结构的设计计算方法4.1 圆筒4.2 球壳 4.3 封头4.4 开孔与开孔补强 4.5 法兰4.6 检验中的强度校核4.1.1 内压圆筒 1）GB150中关于内压壳体的强度计算考虑的失效模式是结 构在一次加载下的塑性破坏，即弹性失效设计准则。
2）壁厚设计釆用材料力学解（中径公式）计算应力，利用第一强度理论作为控制。
轴向应力：环向应力：（取单位轴向长度的半个圆环）校核：σ1＝σθ，σ2＝σz ，σ1＝0 σθ≤[σ]t ·φ对应的极限压力：2）弹性力学解（拉美公式）讨论：1）主应力方向？应力分布规律？径向、环向应力非线形分布（内壁应力绝对值最大），轴向应力均布； 2）K 对应力分布的影响？越大分布越不均匀，说明材料的利用不充分； 例如，k ＝1.1时，R ＝1.1内外壁应力相差10%； K ＝1.3时，R ＝1.35内外壁应力相差35%； 4 常见结构的设计计算方法 962）弹性力学解（拉美公式）主应力：σ1＝σθ，σ2＝σz ，σ3＝σr 屈服条件：σⅠ＝σ1＝σθ＝σⅡ＝σ1－μ（σ2＋σ3）＝σⅢ＝σ1－σ3＝σⅣ＝3）GB150规定圆筒计算公式（中径公式）的使用范围为：p/[σ]·φ≤0.4（即≤1.5）4.1.2 外压圆筒1）GB150中关于外压壳体的计算所考虑的失效模式：弹性失效准则和失稳失效准则（结构在横向外压作用下的横向端面失去原来的圆形，或轴向载荷下的轴向截面规则变化）2）失稳临界压力的计算长圆筒的失稳临界压力（按Bresse公式）：长圆筒的失稳临界压力（按简化的Misse公式）：失稳临界压力可按以下通用公式表示：圆筒失稳时的环向应力和应变：定义——外压应变系数于是取稳定系数m＝3，有·应变系数A的物理意义－系数A是受外压筒体刚失稳时的环向应变，该系数仅与筒体的几何参数L、D。
、δe 有关，与材料性能无关·应力系数B的物理意义：与系数A之间反映了材料的应力和应变关系（应力），可将材料的δ－ε曲线沿σ轴乘以2/3而得到B－A曲线。

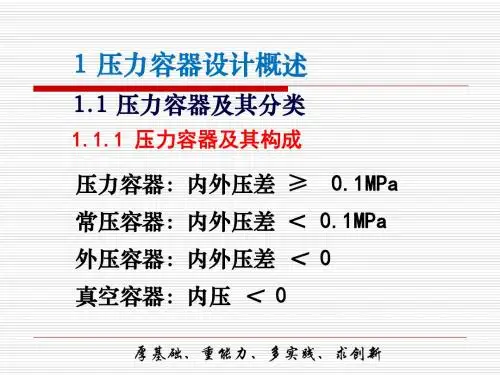

压力容器设计的概念及内容压力容器是一种用于储藏和传输液体、气体和其他物质的设备。
它们广泛应用于化工、石油、医药、食品、能源等行业。
压力容器设计是确保容器在各种工作条件下安全运行的关键过程。
以下将详细介绍压力容器设计的概念和内容。
压力容器设计的概念：压力容器设计旨在满足容器内压力、温度和介质等工作条件下的安全性能要求。
其设计目标是确保容器能够承受预期的压力负荷，并在设计寿命内不出现破损或泄漏。
压力容器设计必须遵循相关的标准和规范，如ASME（美国机械工程师协会）标准等。
压力容器设计的内容：1. 材料选择：压力容器的材料选择至关重要，它必须具备足够的强度、耐腐蚀能力和耐高温性能。
常见的材料包括碳钢、不锈钢、合金钢等。
2. 结构设计：结构设计是指确定容器的几何形状、支撑结构和连接方式。
一般包括容器的形状（圆柱形、球形、圆锥形等）、底部设计（平底、圆顶、封头等）以及支承和固定结构。
3. 强度计算：强度计算是压力容器设计中最关键的内容之一。
它涉及到静态和动态载荷下容器的强度分析和计算。
常用的计算方法包括有限元分析、弹性力学理论和裂纹力学等。
4. 泄漏检测和防护：泄漏是压力容器的一个重要安全问题，容器设计必须考虑泄漏的预防和检测。
常见的防护措施包括安全阀、压力表、泄漏传感器等。
5. 热力学计算：热力学计算是指根据容器内压力、温度和介质等参数，计算容器在不同工况下的热力学性能。
热力学计算可以帮助确定容器的工作温度、蒸发蒸发能力以及热力膨胀等。
6. 应力分析：应力分析是指计算容器在工作过程中各个部位的应力分布情况，以及设计材料的安全裕度。
应力分析可以帮助确定容器的局部强化区域和材料厚度。
7. 焊接设计：压力容器的焊接连接在容器强度和密封性方面起着重要作用。
焊接设计包括焊缝类型、焊接连接方式以及焊接质量控制等。
8. 衬里材料选择：对于储存腐蚀性介质的压力容器，常常需要在内部设置一层衬里材料以保护容器壁面。
衬里材料选择需要考虑介质的腐蚀性质和温度要求等因素。
