初三物理中考复习 电路和电流 电压和电阻 专题综合训练题

  • 格式：doc
  • 大小：2.39 MB
  • 文档页数：5

初三物理中考复习 电路和电流 电压和电阻 专题综合训练题

第 2 页 2019 初三物理中考复习 电路和电流 电压和电阻 专题综合训练题

1. 如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( D )

A．S1闭合、S2断开时，照明灯与电动机并联

B．S1、S2都闭合时，照明灯与电动机串联

C．关上冰箱门时，S1自动断开，使得照明灯熄灭

D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作

2．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，发现丙被吸引(如图)。则下列判断正确的是( D )

A．乙带正电，丙带正电 B．乙带负电，丙带负电

C．乙带负电，丙带正电 D．乙带正电，丙带负电

3．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( A )

A．长度 B．横截面积 C．材料 D．温度

4. 连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是( A )

A．电流表的缘故 B．灯泡L1和L2的电阻不同

C．导线有电阻 D．灯泡L1和L2在电路中的位置

5．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是( B )

A．锌电极是番茄电池的正极

B．番茄电池可将化学能转化为电能

C．番茄电池形成通路后，电子将从铜电极流出

第 3 页

第 4 页 11．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。按钮相当于电路中的__开关__；红灯和绿灯是__并__联的。红绿灯实际上是发光二极管，它是由__半导体__材料制成的。

12．为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在__a__(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于__通路__状态，目的是__进行倒计时，避免点燃烟花造成人员伤害__。

13．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__电流__(选填“电流”或“电压”)。

14．小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数。再闭合开关S2，示数保持不变的电流表是__A1__(电源电压不变)，同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是__把导线从3安接线柱接到0.6安接线柱__。(电源电压不变)

15．在“探究串联电路电压的特点”活动中。

(1)如图所示，连接电路时，至少需要__6__根导线；实验中应选择规格__不同__(选填“相同”或“不同”)的小灯泡。

(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是__L2断路__(填出一种即可)。

(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，

第 5 页 测量L2两端电压。她能否测出L2两端电压？__不能__，理由是__正负接线柱反接了__。

(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：__一次实验具有偶然性，改进方法是__更换规格不同的灯泡进行多次实验__。

UAB/V UBC/V UAC/V

2.4 1.4 3.8

合集下载

初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系(附答案)

初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系(附答案)

1 初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系

【重要考点精练一】

***

1．在“探究电流与电阻的关系”实验中：

（1）如图1甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉）。要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须 。

（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是 。

（3）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为 A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，使电压表示数为 V。

2．（2021·肇庆模拟）在探究电流与电压关系的实验中，同学们设计了如下三种电路：

（1）甲同学认为图2电路比图1电路好，理由是： 。乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。

（2）乙同学利用图3电路（其中电阻 R＝5Ω）完成了本实验，测得数据如下：

实验次数 电压 U（伏） 电流 I（安） 电压/电流

1 1 0.2

2 2 0.4

3 4 0.8

分析表格数据，可得出的结论是 。

（3）乙同学利用图3电路进行实验的过程中，发现电流表忽然变为0，但电压表有示数，则电路的故障可能是 或 。 图1

图2 2 图3

图4 （4）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图 2 电路最终也完成了多次实验，该同学的做法是 。

3．某同学利用如图3甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω，1.5A”。

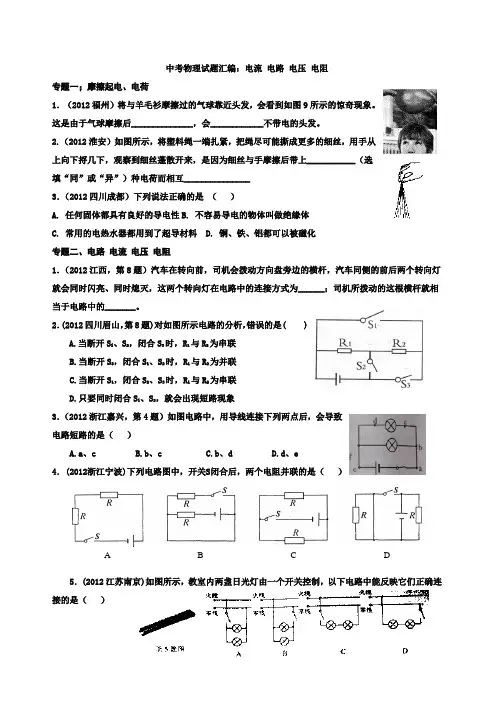

中考物理电流、电路电压、电阻分专题习题汇编

中考物理电流、电路电压、电阻分专题习题汇编

中考物理试题汇编：电流 电路 电压 电阻

专题一；摩擦起电、电荷

1．（2012福州）将与羊毛衫摩擦过的气球靠近头发，会看到如图9所示的惊奇现象。这是由于气球摩擦后______________，会____________不带电的头发。

2.（2012淮安）如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上___________（选填“同”或“异”）种电荷而相互_______________

3．（2012四川成都）下列说法正确的是 （ ）

A. 任何固体都具有良好的导电性B. 不容易导电的物体叫做绝缘体

C. 常用的电热水器都用到了超导材料 D. 铜、铁、铝都可以被磁化

专题二、电路 电流 电压 电阻

1．（2012江西，第8题）汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为______；司机所拨动的这根横杆就相当于电路中的_______。

2．(2012四川眉山，第8题)对如图所示电路的分析，错误的是( )

A.当断开Sl、S2，闭合S3时，R1与R2为串联

B.当断开S3，闭合S1、S2时，R1与R2为并联

C.当断开S1，闭合S2、S3时，R1与R2为串联

D.只要同时闭合Sl、S3，就会出现短路现象

3．（2012浙江嘉兴，第4题）如图电路中，用导线连接下列两点后，会导致电路短路的是（ ）

A.a、c B.b、c C.b、d D.d、e

4．(2012浙江宁波)下列电路图中，开关S闭合后，两个电阻并联的是（ ）

5．(2012江苏南京)如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是（ ）

A B C D

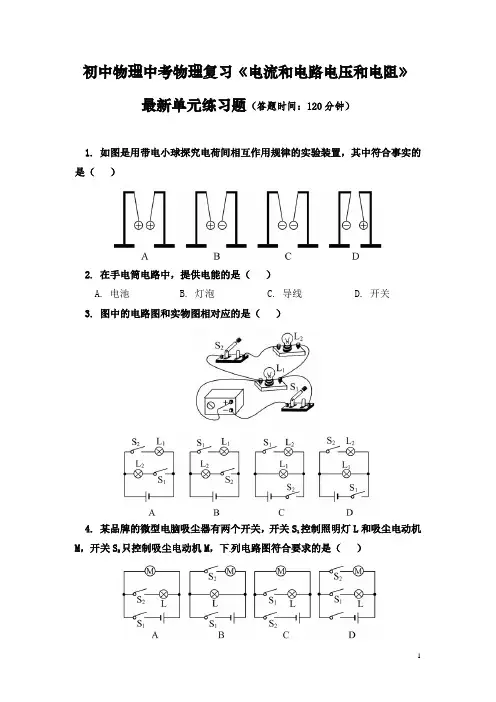

初中物理中考物理复习《电流和电路电压和电阻》单元练习(最新整理含答案)

初中物理中考物理复习《电流和电路电压和电阻》单元练习(最新整理含答案)

1 初中物理中考物理复习《电流和电路电压和电阻》

最新单元练习题（答题时间：120分钟）

1. 如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）

2. 在手电筒电路中，提供电能的是（ ）

A. 电池 B. 灯泡 C. 导线 D. 开关

3. 图中的电路图和实物图相对应的是（ ）

4. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M，下列电路图符合要求的是（ ）

2 5. 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）

6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5 A，IB＝0.3 A，IC＝0.2 A，在表格中记录数据后，下一步首先应该做的是（ ）

A. 整理器材，结束实验

B. 换用不同规格的小灯泡，再测出几组电流值

C. 分析数据，得出结论

D. 换用电流表的另一量程，再测出一组电流值

7. 如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S后，灯L1、L2均正常发光.则（ ）

A. ①是电流表，②、③是电压表 B. ①、②是电流表，③是电压表

C. ①、③是电流表，②是电压表 D. ②是电流表，①、③是电压表

8. 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）

3

9. 下列四个电路中，电流表能测量通过灯L1电流的是（ ）

10. 如图所示的电路中，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：UAB＝UBC＝UDE＝UEF＝0，若故障只有一处，则可能的原因是（ ）

A. 电路A、B间短路 B. 电路B、C间断路

C. 电路D、E间短路或断路 D. 电路E、F间断路

11. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化.这个实验说明铅笔芯是___________（选填“导体”或“绝缘体”），还能说明导体的电阻与____________有关，受此启发，人们制造了一种可以改变电阻大小的元件，叫做________________。

初三物理中考复习电流电压练习题

初三物理中考复习电流电压练习题

初三物理中考复习电流电压练习题

电流和电压是物理中的两个重要概念，对于初三学生来说，掌握这些概念并进行相关练习是非常重要的。本文将为大家提供一些初三物理中考复习的电流电压练习题，希望对大家的学习有所帮助。

练习题一：选择题

1. 下面哪个选项是正确的？

A. 电流是电子流动的方式。

B. 电压是电子流动的速度。

C. 电阻是电子流动的方向。

2. 下面哪个单位用于表示电流？

A. 欧姆（Ω）

B. 瓦特（W）

C. 安培（A）

3. 电路中2个电阻串联，电阻分别为4Ω和6Ω，总电阻是多少？

A. 10Ω

B. 2Ω

C. 24Ω

4. 电路中2个电阻并联，电阻分别为4Ω和6Ω，总电阻是多少？ A. 10Ω

B. 2Ω

C. 24Ω

练习题二：计算题

1. 一个电路中的电压为12V，电阻为6Ω，求电流的大小。

2. 一个电路中的电流为2A，电阻为3Ω，求电压的大小。

3. 一个电路中的电压为6V，电流为3A，求电阻的大小。

练习题三：应用题

1. 一个电路中的电压为220V，电流为2A，则该电路的功率是多少？

2. 一个电路中的功率为60W，电流为6A，则该电路的电压是多少？

3. 一个电路中的功率为100W，电压为220V，则该电路的电流是多少？

练习题四：解答题

1. 请描述电流、电压和电阻之间的关系。

2. 什么是直流电和交流电？它们之间有什么区别？

3. 请简要介绍一下欧姆定律。

4. 一个电路中有两个电阻，分别为3Ω和6Ω，串联连接后电流大小为4A，求该电路的总电压。 以上是一些初三物理中考复习的电流电压练习题，希望能够帮助大家更好地理解和掌握电流和电压的相关知识。在备考中，除了做题练习，还要多理解概念，进行思考和实践。祝愿大家取得好成绩！
