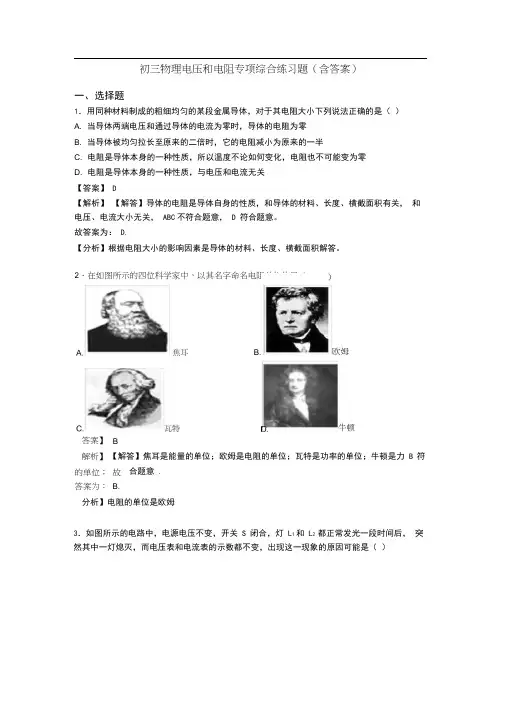

初三物理电压和电阻专项综合练习题(含答案)

初三物理电压和电阻专项综合练习题（含答案）

一、选择题

1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）

A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零

B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半

C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零

D. 电阻是导体本身的一种性质，与电压和电流无关

【答案】 D

【解析】 【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关， 和电压、电流大小无关， ABC不符合题意， D 符合题意。

故答案为： D.

【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。

【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力 B 符合题意 .

分析】电阻的单位是欧姆

3．如图所示的电路中，电源电压不变，开关 S 闭合，灯 L1和 L2 都正常发光一段时间后， 突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ） 2．在如图所示的四位科学家中，以其名字命名电阻单位的是（

解析】

的单位； 故答案为： B. 答案】 B 欧姆 B.

牛顿

A. 灯 L1短路 B. 灯 L2 短路 C. 灯 L1 断路 D. 灯 L2 断

路

【答案】 D

【解析】 【解答】 A、如果灯泡 L1 短路，整个电路短路，电流表电压表示数最终都变为 零，

A 不符合题意；

B、如果灯泡 L2短路，整个电路短路，电流表电压表示数最终都变为零， B 不符合题意．

C、如果灯泡 L1 断路，不发光；电流表断路无示数， C不符合题意；

D、如果灯泡 L2 断路，电流表测量 L1 支路电流不受影响，示数不变；电源电压不变，电压 表示数不变， D 符合题意； 故答案为： D

【分析】结合选项，注意分析与题目条件符合的选项即可 .

4．下列关于导体电阻的说法中，正确的是（ ）

A. 粗导线的电阻一定比细导线的电阻小

B. 导体中没有电流通过，导体就没有电阻

C. 一根金属丝被均匀拉长后，它的电阻变大

D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零

【答案】 C

【解析】 【解答】解： A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线 的粗细无法确定电阻的大小， A 不符合题意；

B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、 横截面积、温度有关，而与导体两端的电压、通过的电流无关， B 不符合题意；

C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大， C 符合题意；

D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度 影响，当温度足够低时，电阻会变为零，成为超导体， D 不符合题意。

故答案为： C 【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体 的材料、长度、横截面积和温度 .（电阻与加在导体两端的电压和通过的电流无关）

5．俄罗斯 “库尔斯克 ”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息

的“黑盒子 ”，其某一部件外壳上三个电压表的示数分别为 U1、U2、 U3 ， 三个电流表的示

数分别为 I1、I2、I3 ， 它的内部结构如图所示，以下对各数据的分析正确的是（ ）

【答案】 C

【解析】 【解答】解：分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所 以三个电流表的示数相同，即 I1=I2=I3； B. I1=I2+I3 C. U1+U2=U3 D. 以上都不正确 A. U1=U2=U3

电压表 V1测量 R1 两端的电压 U1 ， 电压表 V2 测量 R2两端的电压 U2 ， 电压表 V3 测量 R1 和

R1 串联两端的总电压 U3 ， 所以 U1+U2=U3 ．

故选 C． 【分析】因为电流表的电阻很小，相当于一导线；电压表的电阻很大，相当于开路；分析 电路图，电阻 R1、R2 串联，根据串联电路的电流、电压特点判断．

6．如图所示电路，当开关 S 闭合后， L1、 L2 均能发光，电流表与电压表均有示数。过一会

儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（ ）

A. L1灯丝断了 B. 1L被短路了 C. 2L灯丝断了 D. 2L被短路了

【答案】 A

【解析】 【解答】如果 L1 灯丝断了，两灯将都不发光，和题目中所叙述的现象一致， A 符

合题意；如果 L1 被短路了， L1 将不会发光， B 不符合题意；如果 L2 灯丝断了，此时电压表

有示数， C不符合题意；如果 L2被短路了，电流表会有示数的， D 不符合题意； 故答案为：

A.

【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故 障.

7．水平地面上的绝缘平板小车内竖直固定一个压敏电阻 R（其电阻值会随着所受压力的增

大而减小），与定值电阻 R0、电流表、电源接成串联电路。压敏电阻旁紧靠一个重物 M 。

重物可左右移动，已知小车静止时电流表的示数为 I0 ， 如果现在发现电流表示数 I>I0 ，

则可知小车的运动状态是（ ）

A. 向左减速运动 B. 向右减速运动 C. 向左加速运动 D. 向右匀速

运动

【答案】 A

【解析】 【解答】由电路图可知，定值电阻 R0 与压敏电阻 R 串联，电流表测电路中的电

流，小车静止时电流表的示数为 I0 ， 由 的变形式 可知，电流表示数 I> I0 时，电路中的总电阻减小，因串联电路中总电阻的等于各分电阻之和，所以，压敏电阻 R 的阻值减小，因压敏电阻 R 的阻值会随着所受压力的增大而减小，所以，压敏电阻受到的 压力增大，则小车的运动状态为：向左减速运动或向右加速运动， A 符合题意， BCD 不符 合题意．

故答案为： A． 【分析】根据电流变大，推出电阻减小，利用前提条件分析压力的变大，由于物体的惯 性，原因是向左减速或向右加速 .

8．下列关于导体的各选项中，跟导体电阻大小无关的是（ ）

A. 长度 B. 材料 C. 电流 D. 横截面积

【答案】 C

【解析】 【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的 电流、导体两端的电压大小无关， C 符合题意。

故答案为： C。

【分析】结合导体电阻大小的影响因素分析解答 .

9．在探究串联电路电压特点时，某同学连接的电路如图 4 所示．对于实验过程中出现的现

象及分析，下列判断正确的是（ ）

A. 开关闭合后，若灯泡 L2不亮、 L1亮，一定是 L2灯丝断了 B. 如果只有灯泡 L1断路，

则开关闭合后电压表示数一定为零

C. 开关闭合后，如果电压表示数为零，灯泡 L2 一定不发光 D. 如果所有元件均完好，

闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮

【答案】 D

【解析】 【解答】 A、开关闭合后，电路的连接方式是串联电路，若灯泡 L2 不亮、 L1 亮，

一定不是 L2 灯丝断了；

B、如果只有灯泡 L1 断路，则电压表通过 L2 和滑动变阻器接在电源上，此时电压表示数几 乎等于电源电压；

C、开关闭合后，如果电压表示数为零，则有 L1短路或 L2 开路，若 L1短路时则 L2仍然发光

且比原来更亮；

D、如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电 阻变小，两灯泡两端电压均变大，故两灯都变亮 .

故答案为： D .

【分析】 A、串联电路中，电流只有一条路径，所有用电器只能同时工作；

B、如果只有灯泡 L1 断路，电压表就会被串联在电路中，电压表的示数与电源电压接近；

C、 L1短路或 L2开路，时电压表示数为 0 . 当 L2开路时，它一定不会发光；当 L1短路时， L2

中有电流通过，可以发光；

D、向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小 . 根据串联分压的原理可知，

两灯泡两端的电压变大 .

10．如图所示。开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。如果 电路中只有一处故障，则故障是（ ）

A. 变阻器断路 B小. 灯泡短路 C电. 流表短路 D小. 灯泡断

路

【答案】 A

【解析】 【解答】如图所示，灯泡 L 与变阻器 R 串联，电压表测变阻器的电压，电流表测 电路的总电流。

A. 如果变阻器断路，那么电压表就与灯泡串联在电路里；因为电压表的内阻很大，所以它 两端的电压就会很大，接近电源电压，而通过电流表的电流很小，因此电流表几乎无示 数，故 A 符合题意；

B. 如果小灯泡短路，那么电路里只有变阻器 R，电压表的示数接近电源电压，电流表的示

数非常明显，故 B 不合题意；

C. 如果电流表短路，那么电流表就根本没有示数，而不是几乎没有示数，故 C 不合题意；

D. 如果小灯泡断路，那么整个电路没有电流，电压表和电流表都没有示数，故 D 不合题

意。

故选 A。

【分析】（ 1）电压表的内阻很大；

（ 2）在串联电路中，电压与电阻成正比；

（ 3）分析各个选项中电路故障时对应的现象，哪个与实际现象相同，哪个就是正确选 项。 S．电路正常工作，一段时间后，发

）

B. L1 短路 C. L2 断路 D. L2 短路 A. L1 断路

11．如图所示电路中，电源电压保持不变，闭合开关

现两个电表示数都变大，则出现这种故障的原因可能是（

【答案】 D

【解析】 【解答】解：由电路图可知，灯泡 L1与灯泡 L2串联，电压表测 L1 两端的电压，电

流表测电路中的电流。

由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路， AC 不符合题意；

由电压表的示数变大可知， L1不能短路，短路的为 L2 ， B不符合题意、 D 符合题意。 故答案为： D。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电流表示数变大判断

出电路工作为短路且电路的总电阻变小，根据电压表示数判断短路的位置 .

12．现有 L1“ 6V3 W”和 L2“ 6V9 w”两只小灯泡，若将两灯串联接人电源电压为 12V 的电路

中，假设灯泡电阻不变。下列说法正确的是（ ）

A. 两灯均能正常发光 B. 两灯的额定电流相同 C. 灯 L1可能被烧毁 D. 灯 L2可能

被烧毁

【答案】 C

【解析】 【解答】由 P=UI 知道，两灯泡的额定电流分别是： I1 =P1/U1=3W/6V=0.5A， I2

=P2/U2=9W/6V=1.5A，由此可知，两灯额定电流不相同， B 不符合题意；由 I=U/R 知道，两 灯泡的电阻分别是： R1 =U1/I1=6V/0.5A=12 Ω，R2 =U2/I 2=6V/1.5A=4 ，Ω两盏灯串联后接在电压 为

8V 的电源上时，通过的电流 I=U 实/（R1+R2）=12V/（12Ω +4Ω）=0.75A，故两灯均不能正 常发光， A 不符合题意； 由于 0.75A>0.5A，灯 L1的实际功率大于额定功率，所以灯 L1可能

被烧毁， C 符合题意；由于 0.75A<1.5A，所以，灯 L2 的实际功率小于额定功率，故灯 L2 不
