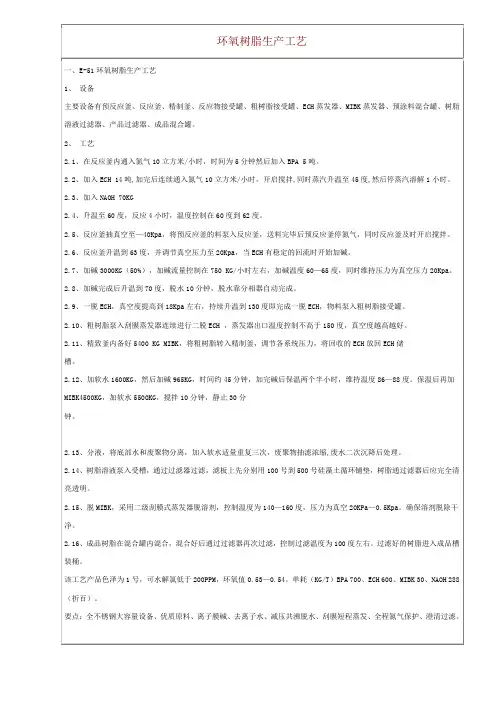

环氧树脂的生产工艺

环氧树脂生产工艺

一、E-51环氧树脂生产工艺

1、 设备

主要设备有预反应釜、反应釜、精制釜、反应物接受罐、粗树脂接受罐、ECH蒸发器、MIBK蒸发器、预涂料混合罐、树脂溶液过滤器、产品过滤器、成品混合罐。

2、 工艺

2.1、在反应釜内通入氮气10立方米/小时，时间为5分钟然后加入BPA 5吨。

2.2、加入ECH 14吨,加完后连续通入氮气10立方米/小时，开启搅拌,同时蒸汽升温至45度,然后停蒸汽溶解1小时。

2.3、加入NAOH 70KG

2.4、升温至60度，反应4小时，温度控制在60度到62度。

2.5、反应釜抽真空至—40Kpa，将预反应釜的料泵入反应釜，送料完毕后预反应釜停氮气，同时反应釜及时开启搅拌。

2.6、反应釜升温到63度，并调节真空压力至20Kpa，当ECH有稳定的回流时开始加碱。

2.7、加碱3000KG（50%），加碱流量控制在750 KG/小时左右，加碱温度60—65度，同时维持压力为真空压力20Kpa。

2.8、加碱完成后升温到70度，脱水10分钟，脱水靠分相器自动完成。

2.9、一脱ECH，真空度提高到18Kpa左右，持续升温到130度即完成一脱ECH，物料泵入粗树脂接受罐。

2.10、粗树脂泵入刮膜蒸发器连续进行二脱ECH ，蒸发器出口温度控制不高于150度，真空度越高越好。

2.11、精致釜内备好5400 KG MIBK，将粗树脂转入精制釜，调节各系统压力，将回收的ECH放回ECH储槽。

2.12、加软水1600KG，然后加碱965KG，时间约45分钟，加完碱后保温两个半小时，维持温度86—88度。保温后再加MIBK4500KG，加软水5500KG，搅拌10分钟，静止30分钟。

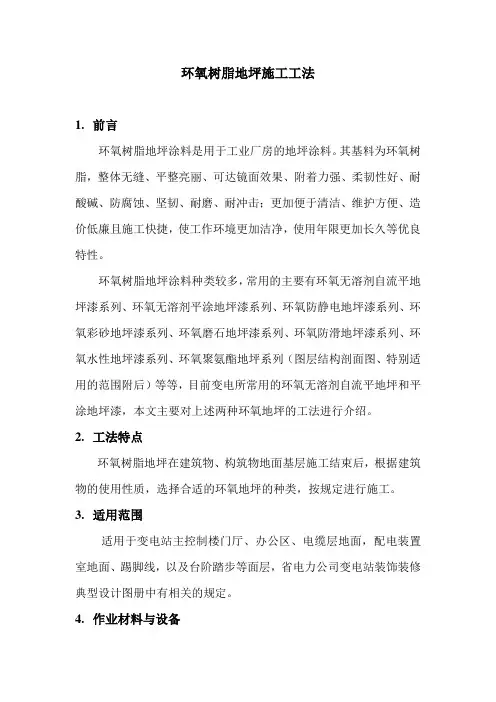

环氧树脂地坪施工工法

1. 前言

环氧树脂地坪涂料是用于工业厂房的地坪涂料。其基料为环氧树脂，整体无缝、平整亮丽、可达镜面效果、附着力强、柔韧性好、耐酸碱、防腐蚀、坚韧、耐磨、耐冲击；更加便于清洁、维护方便、造价低廉且施工快捷，使工作环境更加洁净，使用年限更加长久等优良特性。

环氧树脂地坪涂料种类较多，常用的主要有环氧无溶剂自流平地坪漆系列、环氧无溶剂平涂地坪漆系列、环氧防静电地坪漆系列、环氧彩砂地坪漆系列、环氧磨石地坪漆系列、环氧防滑地坪漆系列、环氧水性地坪漆系列、环氧聚氨酯地坪系列（图层结构剖面图、特别适用的范围附后）等等，目前变电所常用的环氧无溶剂自流平地坪和平涂地坪漆，本文主要对上述两种环氧地坪的工法进行介绍。

2. 工法特点

环氧树脂地坪在建筑物、构筑物地面基层施工结束后，根据建筑物的使用性质，选择合适的环氧地坪的种类，按规定进行施工。

3. 适用范围

适用于变电站主控制楼门厅、办公区、电缆层地面，配电装置室地面、踢脚线，以及台阶踏步等面层，省电力公司变电站装饰装修典型设计图册中有相关的规定。

4. 作业材料与设备 4.1 基面处理设备

磨削机：装配金刚研磨刀，用于混凝土、水磨石、硬化耐磨地面、大理石等基材表面打磨处理。

便携式磨削机：用于小面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面或边角部位打磨处理，亦可用于去除小面积的旧漆和油污层。

铣刨机：用于铣刨去除旧漆层、油污层等。

抛丸设备：用于大面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面抛丸处理。

吸尘器：去除地面灰尘。

4.2 涂装用具

锯齿镘刀、钉鞋、钉子辊筒：锯齿镘刀用于镘涂自流平地坪涂料，然后用钉子辊筒辊压以释出膜内空气，对于局部涂装缺陷可在涂膜表干前穿钉鞋前往修复。

平底刮板：用于刮涂底漆、砂浆、腻子等稠厚地坪涂料，适合于紧贴地面刮涂。

辊筒与漆刷：质量优异、不掉毛的辊筒和刷子方能获得良好的外观，通常短毛辊筒具有更好的操作性。

1#集气站压缩机组环氧树脂灌浆工艺

摘要 以中石化在华东石油局重点工程—山西非常规5亿方地面产能建设，1#集气站压缩机组环氧树脂灌浆为例，阐述了压缩机组二次灌浆方法的选择，提出了灌浆前施工准备、灌浆过程中对难点的把握及克服、灌浆完成后防护事项，以期为以后的类似工程的施工起到一定的借鉴作用。

关键词 压缩机组 环氧树脂 新工艺

1 引言

我国能源发展“十二五”规划提出，天然气占一次能源消费比重提高到7.5%。我国不断上升的能源需求以及对环保要求的提高促进了天然气产业的迅速发展。目前，由我华石公司承建的山西非常规产能建设中包括3个集气站以及1个中心处理站，共计近17台压缩机，其中螺杆式压缩机8台，往复式压缩机9台。压缩机是整个集气站的核心设备，机组二次灌浆质量的好坏是确保压缩机安装精度的重要环节。为此，本文以1#集气站中，由江钻生产的往复式压缩机组环氧树脂灌浆为例，尽可能对基础环氧树脂二次灌浆技术作全面地分析、总结。

2 选择环氧树脂及其灌浆方法

1#集气站有2台10万方的螺杆压缩机以及2台20万方的往复式压缩机。考虑到往复式压缩机重量大、运行后震动大，环氧树脂浆料更加耐震、耐压的特点，经公司领导研究决定对2台螺杆压缩机采用传统的混凝土二次灌浆，而对往复式压缩机采用环氧树脂进行二次灌浆，根据现场的施工条件以及实际情况，采用了捣浆法，就是利用捣浆工具将浆料推送至指定位置并捣实，该方法优点是对于浆料的流淌性以及模版的搭设要求不高，难点在于劳动强度大、不易捣实。

3 灌浆前的准备工作

灌浆工作开始前，项目部上下对此新工艺高度关注，开设专题会议进行讨论，并作出如下部署：

（1）压缩机组二次灌浆前24小时内，我项目部再次安排人员对机组进行精平、精对中，确保合格后方可灌浆。

（2）按混凝土基础灌浆面的质量要求规范，灌浆前用大功率吸尘器吸净已经过凿毛处理的待灌浆基础面，保持灌浆面清洁、干燥、无油污，以保证基础与浆料的良好附着；基础外边缘与浆料接触处凿出50mm的45°斜面，以增大边缘处与浆料的粘合面。

环氧树脂的生产工艺方案

环氧树脂是一种重要的合成材料，广泛应用于涂料、粘合剂、电子电气设备和航空航天等领域。其生产工艺主要分为酚醛法、酚酸法和环氧氯化物法等多种方法。

一、酚醛法：

酚醛法是一种传统的环氧树脂生产工艺，主要步骤如下：

1.原料准备：准备苯酚、甲醛和碱性催化剂作为主要原料。

2.酚醛缩合反应：将苯酚和甲醛在碱性催化剂的作用下进行缩合反应，生成酚醛树脂。

3.环氧化反应：将酚醛树脂与环氧化剂进行反应，生成环氧树脂。

4.精制和分离：对得到的环氧树脂进行精制和分离，得到所需产品。

酚醛法具有工艺简单、操作方便的优点，但由于该方法对原料的要求较高，容易产生有毒物质，限制了其在环氧树脂生产中的应用。

二、酚酸法：

酚酸法是一种改进的环氧树脂生产工艺，其主要特点是采用酚酸酯作为中间产物。具体步骤如下：

1.酚酸酯合成：将苯酚与酸酐在酸催化剂的作用下反应，生成酚酸酯。

2.酸酐环氧化：将酸酐酯与环氧化剂进行环氧化反应，生成环氧树脂。

3.精制和分离：对得到的环氧树脂进行精制和分离。 酚酸法相对于酚醛法具有操作简便、原料较为容易获取的优点，同时产生的副产物较少，对环境污染小。

三、环氧氯化物法：

环氧氯化物法是目前广泛采用的环氧树脂生产工艺，其主要过程如下：

1.原料准备：准备环氧化剂、马来酸盐和溴代调整剂等作为主要原料。

2.环氧化反应：将环氧化剂与马来酸盐在催化剂的作用下反应，生成环氧树脂。

3.分离和精制：对得到的环氧树脂进行分离和精制。

环氧氯化物法具有工艺流程简单、环境友好的优势，同时可根据需要进行不同的调整剂加入，以改变环氧树脂的性能。

总之，环氧树脂的生产工艺方案主要包括酚醛法、酚酸法和环氧氯化物法等多种方法。每种方法都有其特点和适用范围，企业可以根据自身需求和实际情况选择适合的工艺方案。
