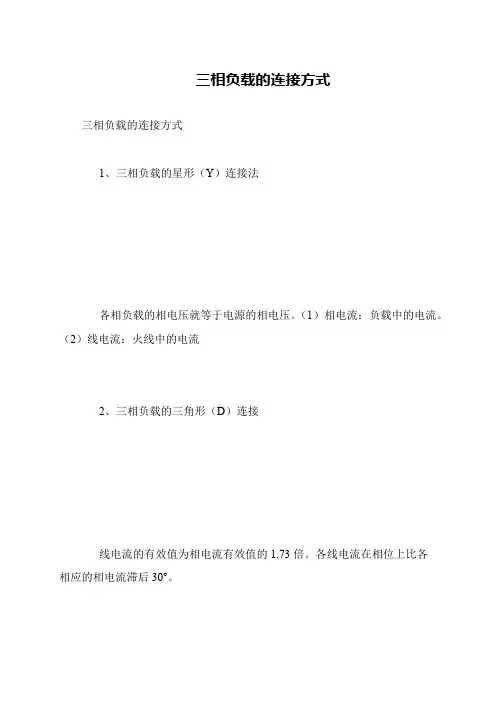

三相负载的连接方式

三相电路负载的两种连接方式稿子一嘿，亲爱的小伙伴们！今天咱们来聊聊三相电路负载的两种连接方式哟。

你们知道吗？三相电路负载有星形连接和三角形连接这两种方式。

先来说说星形连接吧。

星形连接就好像是三个小伙伴手拉手，然后把中间的连接点绑在一起。

在这种连接方式下，每个负载的一端连接在一起，另一端分别接到三相电源的三根线上。

是不是有点像一个小星星呀？这种连接方式有个好处，就是电压相对比较低，电流也比较稳定。

比如说在一些对电压要求不是特别高的场合，像家庭用电中的一些小电器，就可能会采用这种连接方式。

再说说三角形连接。

三角形连接呢，就像是三个小伙伴围成一个三角形，互相拉着手。

每个负载的一端与另一个负载的一端相连，形成一个封闭的三角形，然后三个角分别接到三相电源上。

三角形连接的时候，电压会比较高，电流也会大一些。

所以在一些工业设备中，比如大型的电动机，就经常会用到这种连接方式，能提供更强的动力呢！怎么样，小伙伴们，这两种连接方式是不是还挺有趣的？不管是星形还是三角形，它们都在三相电路中发挥着重要的作用哟！稿子二嗨嗨！今天咱们来唠唠三相电路负载的两种连接方式。

呢，是星形连接。

想象一下哈，三个负载就像三个乖宝宝，手牵手站成一排，然后把中间牵手的地方连起来，这就是星形连接啦。

这种连接的时候，每个负载所承受的电压是电源电压的根号三分之一哟，是不是听起来有点晕？简单说就是电压相对小一点，所以对负载的要求也就没那么高啦。

而且呀，星形连接在平衡负载的情况下，中性线里是没有电流通过的，是不是很神奇？三角形连接时，负载两端的电压就是电源的线电压，电压高，电流也就大。

一般那些需要大力气干活的设备，像是工厂里的大机器，就会用这种连接方式，能让它们更有劲儿地工作。

呢，星形连接温柔一些，三角形连接猛一些。

不管是哪种，都是为了让电路能更好地为我们服务哟！大家明白了不？。

三相负载的连接
三相电源的负载包括:单相负载（如家用电器、试验仪器、电灯等）。

三相负载（如三相沟通电动机、三相变压器等）。

* 工农业生产与生活用电多为三相四线制电源供应。

负载接入电源的原则，应视其额定电压而定。

如：额定电压220V的单相灯负载，应接在相线与中性线之间；额定电压380V的三相电动机负载，应接在三根相线上。

通常三相负载的连接方式有两种：星形连接和三角形连接。

1.星形联结的三相负载
线电流：流经线路的电流；记作：IL 。

相电流：流经负载的电流；记作：IP 。

相电流= 线电流,
当负载对称时，有IL1=IL2=IL3 ，且相位互差120o。

所以可以得到：
由于中性线没有电流，所以可以把中性线去掉，则为三相三线制。

2. 三角形联结的三相负载
三角形联结的三相电路负载的线电压等于相电压。

线电流：IL1，IL2，IL3。

相电流：I12，I23，I31。

线电流滞后所对应的相电流30o。

三相电路中负载的连接方法三相电路中负载的连接方法有两种。

1、星形联结图1所示是三相四线制电路，设线电压为。

电灯负载(，单相负载)比较均匀地分配在各相之中，接在相线与中性线之间；三相接在三根相线上。

负载星形联结的三相四线制电路一般可用图2所示的电路表示。

每相负载的阻抗模分别为和。

电压和电流的参考方向都已在图中标出。

三相电路中的电流也有相电流与线电流之分。

每相负载中的电流称为相电流，每根相线中的电路称为线电流。

在负载为星形联结时，显然，相电流即为线电流，即(1)对三相电路应该一相一相计算。

设相电压为参考正弦量，则得，，在图1的电路中，电源相电压即为每相负载电压。

于是每相负载中的电流可分别求出，即(2)式中：每相负载中电流的有效值分别为(3)各相负载的电压与电流之间的相位差分别为(4)中性线中的电流可以按照图2中所选定的参考方向，应用基尔霍夫电流定律得出，即(5)电压和电流的相量图如图2.30所示。

现在来讨论图2.29所示电路中负载对称的情况。

所谓负载对称，就是指各相阻抗相等，即或阻抗模和相位角相等，即和由式(2.64)和式(2.65)可见，因为电压对称，所以负载相电流也是对称的，即因此，这时中性线电流等于零，即电压和电流的相量图如图4所示。

中性线中既然没有电流通过，中性线就不需要了。

因此图2所示的电路就变为图5所示的电路，这就是三相三线制电路。

三相三线制电路在生产上的应用极为广泛，因为生产上的三相负载(通常所见的是三相电动机)一般都是对称的。

图5对称负载星形联结的三相三线制电路注意：(1) 负载不对称而又没有中性线时，负载的相电压就不对称。

当负载的相电压不对称时，势必引起有的相的电压过高，高于负载的额定电压；有的相的电压过低，低于负载的额定电压。

这都是不容许的。

三相负载的相电压必须对称。

(2) 中性线的作用就在于使星形联结的不对称负载的相电压对称。

为了保证负载的相电压对称，就不应让中性线断开。

因此，中性线(指干线)内不接入熔断器或闸刀开关。

三相负载的星形联结————————————————————————————————作者：————————————————————————————————日期：三相负载的星形联结1.联结方式把各相负载的末端U2、V2、W2连在一起接到三相电源的中性线上；把各相负载的首端U1、Vl、W1分别接到三相交流电源的三根相线上，这种连接的方法叫做三相负载的星形联结。

如下图(a)所示为三相负载星形联结的原理图，图（b）所示为三相负载星形联结的实际电路图。

负载作星形联结并具有中性线时，每相负载两端的电压称为负载的相电压，用表示。

2.电路计算当输电线的电阻被忽略时，负载的相电压等于电源相电压电源的线电压与负载的相电压关系为在三相交流电路中，负载作星形联结，流过每一相负载的电流称为相电流，分别用表示，一般用来表示。

流过每根相线的电流称为线电流，分别用来表示，一般用表示。

当负载作星形联结具有中性线时，三相交流电路的每一相，就是一个单相交流电路，各相电压与电流间数量及相位关系可应用前面学习的单相交流电路的方法处理。

如下图所示，由于每相的负载都串在相线上，相线和负载通过的是同一个电流，所以各线电流等于各相电流，即一般写成除此之外，我们还要考虑流过中性线的电流，由基尔霍夫节点电流定律可以求出中性线电流。

一般采用矢量法来分析。

中性线电流为线电流（或相电流）的矢量和对于三相对称负载，在对称三相电源作用下，三相对称负载的中性线电流等于零，如下图(a)所示。

即由于电流是瞬时值，三相电流瞬时值的代数和也为零，即因此对称负载下中性线便可以省去不用，电路变成如下图（b）所示的三相三线制传输。

如在发电厂与变电站、变电站与三相电动机等之间，由于负载对称，便采用三相三线制传输。

若负载不对称，则中性线电流不为零，其中性线电流为。

三相交流电源负载接法
三相交流电源的负载接法有以下几种：
1. 平衡三相负载：将三个负载按照相序连接到三相电源的对应相线上，使每个相线上的负载功率相等。

这种接法能够使三相电流平衡，减小电网的不平衡度，提高系统的稳定性。

2. 单相负载：将负载只连接到其中一相线上，而其他两相线则可以断开或不用连接负载。

这种接法常用于单相负载较大，而其他两相负载较小，或者需单独供电的情况。

3. 三相不平衡负载：将负载按照需要分别连接到三个相线上，但负载功率不相等，造成三相电流不平衡。

这种接法常用于负载各不相同，或者需要对负载进行调整和监测的场合。

请注意，在进行电源负载接法时，应根据具体情况选择合适的接法，并确保负载和电源的额定功率、电压和电流匹配，以确保正常运行和安全使用。

同时，应注意避免负载过大、过载或短路等情况，以免损坏电源设备和负载。

怎样判断三相负载的连接方式三相负载究竟是采用星形连接或是三角形连接，必须根据每相负载的额定电压与电源线电压的关系而定，而同电源的连接方式无关。

当各相负载的额定电压等于电源线电压1/3时，负载应作星形连接。

如果各相负载的额定电压等于电源的线电压，负载就必须作三角形连接。

错误的连接有时会引起严重的事故，例如，若把应作星形连接的负载误接成三角形时，则每相负载所承受的电压为其额定电压的3倍，每相电流和功率均随之增大，致使负载烧毁。

反之，若把应作三角形连接的负载接成星形，则每相负载所承受的电压仅为额定电压的1/3，各相电流和功率均随之减少，势必不能发挥其应有的作用，如出现灯光不足、电动机转矩不够等现象，有时也会发生严重的事故。

三相电路中负载的连接方法在三相电路中，负载的连接方式可以分为星形连接和三角形连接两种方式。

星形连接，又称为Y型连接，是将三个负载分别连接到三相电源的三个相线上，并将三个负载的另一端连接在一起，形成一个共点连接。

这种连接方式下，三个负载之间的电压差为相电压，且相电压之间的夹角为120度。

星形连接的电流可以通过利用修正因子进行计算，修正因子通常等于根号3、星形连接适用于负载不平衡的情况，且三相负载相互之间没有较高的关联。

星形连接的优点是电压稳定，电流均衡，对非线性负载不敏感。

缺点是功率因数较低，需要使用较大的中性线。

三角形连接，又称为△型连接，是将三个负载的一端依次连接到三相电源的相线上，即将第一个负载的一端与第二个负载的另一端相连，第二个负载的一端与第三个负载的另一端相连，第三个负载的一端与第一个负载的另一端相连，形成一个环形连接。

这种连接方式下，三个负载之间的电压差为线电压，且线电压之间的夹角为120度。

三角形连接的电流与负载之间的电压之间的关系为U=IR，其中U为电压，I为电流，R为阻抗。

三角形连接适用于负载平衡的情况，且三相负载之间有较高的关联。

三角形连接的优点是功率因数高，对非线性负载较为敏感。

缺点是电压不稳定，电流不均衡，需要使用较小的中性线。

在实际应用中，根据负载的特点和要求，可以选择适合的连接方式。

一般来说，星形连接适用于需要稳定电压和均衡电流的负载，如电动机等。

三角形连接适用于需要高功率因数和对负载敏感的负载，如焊接机等。

同时，三相电路中还常使用星三角变换器来实现星形连接和三角形连接之间的转换。

三相电负载平衡的联接方式三相电负载平衡顾名思义就是三组电源线为了平衡电压，分别负载电流，并且其所负载的电流相差不大，因为三相负载是由三组负载组成的。

如果三相负载的电压基本完全相同，这样的负载叫做三相对称负载，如：三相电炉、三相电动机。

如果这三组负载的电压不相同，就叫做三相不对称负载，如：照明灯。

三相负载平衡连接方式主要有两种：星形联接和三角形联接。

一、星形连接首先我们来看什么是三相负载平衡的星形连接，星形联结又分为对称星形联结和不对称星形联结。

1.三相不对称负载的星形连接那么什么是三相不对称负载的星形连接呢？其实很简单，将三相不对称负载接在三相四线制供电线路上，就组成三相不对称负载的星形联接。

负载两端的电压等于电源相电压。

在电路图中，中线就是三相负载的共同通路，整个供电系统可看成由三个单相电路组成，各相负载之间是互不影响的。

如果由于某种原因，中线发生断线事故，那么，原因流过中线的电流就要分配在三相负载之中，以致有的相的电流增大，有的相的电流减小。

电流增大的那一相负载上的电压必然升高，会使这相负载受到损坏；而电流减小的那一相负载上的电压必然降低，会使这相负载不能正常工作，甚至不能工作。

因此三相不对称负载接成星形时，必须要有中线，且中线上不得安装开关和熔断器。

2．三相对称负载的星形联接知道了三相不对称负载的星形连接，我们举一反三就知道什么是三相对称负载的星形联接，三相对称负载的星形连接就是三相电源中三个相电压是对称的。

如果三相负载亦是对称时，则流过三相负载的电流就为三相对称电流。

在电路中，三相对称负载接成星形时，电流在三相间串相流通，而中线上没有电路。

于是可以省掉中线，而不会影响电路的工作。

这样就可以把三相四线路简化为三相三线制供电线路。

二、三角形连接三相电负载平衡的另一种联接方式就是三角形联接方式。

因为三相负载也可以联接成三角形，方法是把三相负载分别接在三相电源的每根相线之间。

在电路图中，我们就可以明显的看出，各相负载所承受的电压都是电源的线电压。
