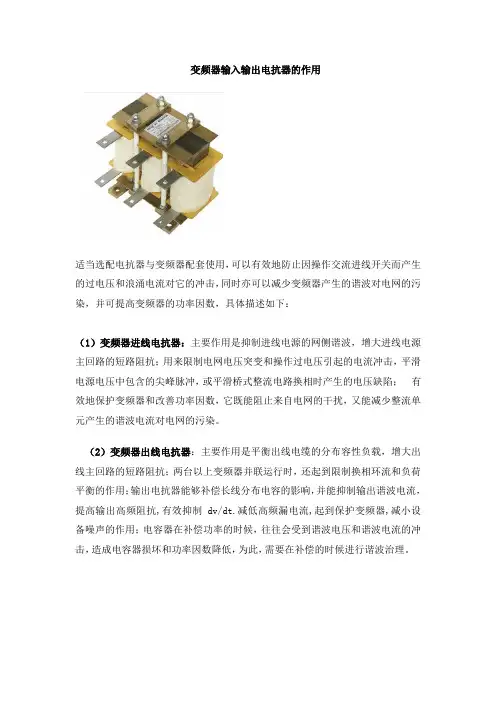

变频器输入输出电抗器的作用

适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数，具体描述如下：

（1）变频器进线电抗器：主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷； 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

（2）变频器出线电抗器：主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗；两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用；输出电抗器能够补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用；电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

电抗器

最通俗的讲,能在电路中起到阻抗的作用的东西,我们叫它电抗器。

电抗器 1电力网中所采用的电抗器, 实质上是一个无导磁材料的空心线圈。 它可以根据 需要布置为垂直、 水平和品字形三种装配形式。 在电力系统发生短路时,

会产生数值很大的 短路电流。 如果不加以限制,要保持电气设备的动态稳定和热稳定是非常困难的。 因此,为 了满足某些断路器遮断容量的要求, 常在出线断路器处串联电抗器, 增大短路阻抗, 限 制短路电流。

由于采用了电抗器,在发生短路时, 电抗器上的电压降较大,所以也起到了维持母线 电压水平的作用,使母线上的电压波动较小,保证了非故障线路上的用户电气 设备

运行的稳 定性。

电抗器分类

电抗器 reactor 依靠线圈的感抗阻碍电流变化的电器。按用途分为 7种:单相电抗器 ① 限流电抗器。串联于电力电路中,以限制短路电流的数值。

② 并联电抗器。一般接在超高压输电线的末端和地之间,起无功补偿作用。

③ 通信电抗器。 又称阻波器。 串联在兼作通信线路用的输电线路中, 用以阻挡载波信号, 使之进入接收设备。

④ 消弧电抗器。又称消弧线圈。接于三相变压器的中性点与地之间,用以在三相电网的 一相接地时供给 电感 性电流,以补偿流过接地点的电容性电流,使电弧不易起燃,从而消除 由于电弧多次重燃引起的过电压。

⑤ 滤波电抗器。用于整流电路中减少竹流电流上纹波的幅值;也可与电容器构成对某种 频率能发生共振的电路,以消除电力电路某次谐波的电压或电流。

⑥ 电炉电抗器。与电炉变压器串联,限制其短路电流。 ⑦ 起动电抗器。与电动机串联,限制其起动电流。

一、电抗器概念

电抗器也叫电感器,一个导体通电时就会在其所占据的一定空间范围产生磁 场,所以 所有能载流的电导体都有一般意义上的感性。 然而通电长直导体的电感较小,

所产生的磁场 不强, 因此实际的电抗器是导线绕成螺线管形式, 称空心电抗器; 有时为了让这只螺线管具 有更大的电感, 便在螺线管中插入铁心, 称铁心电抗器。 电抗分为感抗和容抗,比较科学的 归类是感抗器(电感器和容抗器(电容器 统称为电抗器,然而由于过去先有了电感器, 并且被称谓电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器。

进线电抗器输出电抗器平波电抗器选择计算方法

概述：

电抗器是一种常用的电子元件，可以用来控制电路中的电流或电压。它能够有效地降低电路中的损耗，同时减少电路线性的振荡，改善电路的工作性能和稳定性。输入电抗器、输出电抗器和平波电抗器都是常用的电抗器，它们的选择计算方法有所不同。

一、输入电抗器：

1）首先，根据要求的输入电压降级系数和控制精度确定输入电抗器的额定电压。

2）然后，根据控制要求，计算输入电抗器的最大负载电流，并根据最大负载电流和额定电压确定电阻值，以及确定输入电抗器的额定功率。

3）接着，考虑瞬态参数，如失△△V、峰值电流和响应时间。然后，根据确定的电阻值和额定功率，确定输入电抗器的实际容量。

4）最后，根据选择的类型确定输入电抗器的外观尺寸和安装方式。

二、输出电抗器：

1）首先，根据haochuang和负载参数确定输出电抗器的额定温度和电压，并根据电压确定电阻值。

2）然后，根据负载条件的不同，选择合适的模型，以调整电流或者调整电压。

3）接着，根据选择的模型，计算输出电抗器的最大负载电流和最大负载电压。

变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？

1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。

出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。同时参考变频器手册可确定大于多少米需要选择出线电抗器。

电抗器的参数主要是 阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。一般选3%-5%即可。

2. 进线电抗器 用来抗干扰的 防止变频器和其它设备之间互相干扰

出线电抗器是 是用来滤波用的 一般变频的载波 频率在2~10khz 之间 用来滤波可以使得 输出波形更平滑
