混凝土结构设计原理分析

1

1 《混凝土结构设计原理》教案

时 间 ～ 学年第1学期第 2 周星期 一 （ 年 月 日） 节次

班 级 授课学时 3 地点

教学章节 第1章绪论 1

第2章混凝土材料性能 2

教学目的 1.了解钢筋混凝土结构的基本概念和基本特点；

了解国内外钢筋混凝土结构的应用和发展概况。

2. 掌握钢材的基本力学性能。

教学手段 板书与多媒体课件相结合 教学形式 授 课

教学内容 第1章 绪论（1学时）

钢筋混凝土结构的概念和基本特点；钢筋混凝土结构在国内外的应用和发展概况；本课程的任务，主要内容和学习方法；本课程与先修课程及后续课程之联系。

第2章 钢筋混凝土材料的力学性能（2学时）

钢材的工作性能，钢材的疲劳性能，影响钢材性能的因素，工程结构常用钢材的分类。

教学要点 1钢筋混凝土结构的基本概念和基本特点；国内外钢筋混凝土结构的应用和发展概况。

2掌握有明显流幅及无明显流幅钢筋的应力应变曲线特点；清楚屈服强度、极限抗拉强度、强屈比、条件屈服点、残余应变的概念；了解钢筋伸长率、冷弯性能以及钢筋的冷拉和冷拔对钢筋性能的影响；了解钢筋混凝土结构常用钢材的分类及符号。

布置作业

教学后记

第2周-1 2

2 《混凝土结构设计原理》教案

时 间 节次

班 级 授课学时 2 地点

教学章节 第2章 混凝土材料性能 2

教学目的 掌握混凝土的各种强度指标，影响强度的主要因素，

混凝土应力应变曲线，混凝土在重复荷载作用下的变形性能。

教学手段 板书与多媒体课件相结合 教学形式 授 课

教学内容 第2章 钢筋混凝土材料的力学性能（2学时）

混凝土的各种强度指标及符号，影响强度的主要因素，混凝土复合受力状态下的强度。

混凝土在短期加载单轴受压时应力应变曲线，混凝土的弹性模量、变形模量、泊桑比，混凝土在重复荷载作用下的变形性能，混凝土的收缩和徐变。

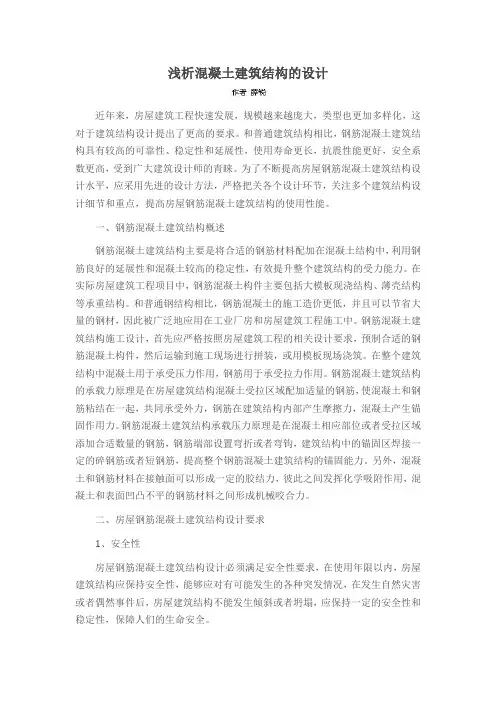

浅析混凝土建筑结构的设计

近年来，房屋建筑工程快速发展，规模越来越庞大，类型也更加多样化，这对于建筑结构设计提出了更高的要求。和普通建筑结构相比，钢筋混凝土建筑结构具有较高的可靠性、稳定性和延展性，使用寿命更长，抗震性能更好，安全系数更高，受到广大建筑设计师的青睐。为了不断提高房屋钢筋混凝土建筑结构设计水平，应采用先进的设计方法，严格把关各个设计环节，关注多个建筑结构设计细节和重点，提高房屋钢筋混凝土建筑结构的使用性能。

一、钢筋混凝土建筑结构概述

钢筋混凝土建筑结构主要是将合适的钢筋材料配加在混凝土结构中，利用钢筋良好的延展性和混凝土较高的稳定性，有效提升整个建筑结构的受力能力。在实际房屋建筑工程项目中，钢筋混凝土构件主要包括大模板现浇结构、薄壳结构等承重结构。和普通钢结构相比，钢筋混凝土的施工造价更低，并且可以节省大量的钢材，因此被广泛地应用在工业厂房和房屋建筑工程施工中。钢筋混凝土建筑结构施工设计，首先应严格按照房屋建筑工程的相关设计要求，预制合适的钢筋混凝土构件，然后运输到施工现场进行拼装，或用模板现场浇筑。在整个建筑结构中混凝土用于承受压力作用，钢筋用于承受拉力作用。钢筋混凝土建筑结构的承载力原理是在房屋建筑结构混凝土受拉区域配加适量的钢筋，使混凝土和钢筋粘结在一起，共同承受外力，钢筋在建筑结构内部产生摩擦力，混凝土产生锚固作用力。钢筋混凝土建筑结构承载压力原理是在混凝土相应部位或者受拉区域添加合适数量的钢筋，钢筋端部设置弯折或者弯钩，建筑结构中的锚固区焊接一定的碎钢筋或者短钢筋，提高整个钢筋混凝土建筑结构的锚固能力。另外，混凝土和钢筋材料在接触面可以形成一定的胶结力，彼此之间发挥化学吸附作用，混凝土和表面凹凸不平的钢筋材料之间形成机械咬合力。

二、房屋钢筋混凝土建筑结构设计要求

1、安全性

房屋钢筋混凝土建筑结构设计必须满足安全性要求，在使用年限以内，房屋建筑结构应保持安全性，能够应对有可能发生的各种突发情况，在发生自然灾害或者偶然事件后，房屋建筑结构不能发生倾斜或者坍塌，应保持一定的安全性和稳定性，保障人们的生命安全。 2、耐久性

混凝土结构设计原理与实例分析

一、引言

混凝土结构是现代建筑结构设计中应用最广泛的一种结构。它具有优良的抗压、耐久、防火、抗震、隔热、节能等优点，同时也具有施工简便、成本低廉等优点。本文将详细介绍混凝土结构设计的原理和实例分析。

二、混凝土结构设计原理

1. 材料选用原则

混凝土结构中的混凝土是由水泥、砂、碎石和水按一定比例调配而成的人造材料。在混凝土结构的设计中，需要根据结构的要求选择正确的材料。一般来说，混凝土强度等级应根据结构的受力情况和使用要求来确定。同时，也需要考虑材料的可靠性和经济性。例如，在一些中小型建筑中，可以使用低强度混凝土，而在高层建筑中，需要使用高强度混凝土。

2. 结构设计原理

混凝土结构的设计原理是根据结构的承载力和变形性能来确定结构的尺寸和布置。一般来说，混凝土结构的设计可以分为强度设计和变形设计两个方面。强度设计是根据结构的受力情况来确定结构的承载力，而变形设计则是根据结构的变形性能来确定结构的刚度和变形能力。

3. 结构受力特点

混凝土结构的受力特点一般可以分为正常工作状态和极限状态两个阶段。在正常工作状态下，结构受到的载荷一般是恒定的，结构的变形量也比较小。而在极限状态下，结构受到的载荷达到或超过了其承载能力，结构会发生严重的变形或破坏。

4. 结构设计的基本原则

混凝土结构的设计应遵循以下基本原则：

（1）安全性原则：结构设计必须保证结构在正常工作和极限状态下都能够保持安全。

（2）经济性原则：结构设计应尽可能地减少材料的使用量，降低造价。

（3）美学原则：结构设计应考虑建筑的美观性和与环境的协调性。

5. 设计方法

混凝土结构的设计方法一般可以分为手算法和计算机辅助设计两种。手算法是根据结构的受力特点和设计原理，采用手工计算的方法进行设计。计算机辅助设计则是利用计算机软件进行结构分析和设计，可以提高设计效率和准确性。

6. 结构施工及验收

混凝土结构的施工是结构设计的重要环节。施工过程中需要严格按照设计要求进行施工，并且进行施工质量检查和验收。混凝土结构的验收应包括材料验收、施工工艺验收和结构性能验收。

1、钢筋与砼能共同工作的原因：（1）钢筋和砼之间存在有良好的粘结力，在荷载作用下，可以保证两种材料协调变形，共同受力；（2）钢筋与砼具有相近的温度线膨胀系数，因此当温度变化时，两种材料不会产生过大的变形差而导致两者间的粘结力破坏；（3）砼对钢筋具有一定的保护作用。

2.双向应力状态或三向应力状态：（1）双向压应力作用下，一向的抗压强度随另一向压应力的增加而增加;双向拉应力作用下，砼一向抗拉强度基本上与另一向拉应力的大小无关。即双向受拉的砼强度与单向受强度基本一样：一向受拉一向受压时，无论是抗拉强度还是抗压强度都要降低。（2）在三向受压状态中，由于侧向压应力的存在，砼受压后的侧向变形受到了约束 ，延迟和限制了沿轴线方向的内部微裂缝的发生和发展，因而极限抗压强度和极限压缩应变均有显著的提高，并显示了较大的塑性。（3）在单向压应力和剪应力共同作用下，砼的抗剪强度随压应力的增大而有所提高，但当压应力大于约0.6'cf时，砼的抗剪强度随正应力的增大而降低。

3.产生徐变的原因：一是水泥石中的凝胶体粘性流动的结果，砼结硬后，骨料间的水泥浆部分变为完全弹性的结晶体，另一部分成为填充在晶体间的凝胶体。水泥石在承受荷载初期，结晶体与凝胶体共同受力，随着时间的推移，凝胶体由于由于粘性流动而逐渐卸载，此时晶体承受过多的外力并产生弹性变形从而使水泥石变形增加。二是砼内部的微裂缝在荷载长期作用下不断增加和发展从而导致应变的增加。

4.砼结构对钢筋性能的要求：○1强度：钢筋应具有可靠的屈服强度和极限强度，钢筋的强度越高，钢材的用量越少。要求钢筋有足够的强度和适宜的强屈比(极限强度与屈服强度的比值)。○2塑性：要求钢筋应有足够的变形能力。应保证钢筋的伸长率和冷弯性能合格。○3可焊性：要求钢筋焊接后不产生裂缝和过大的变形，焊接接头性能良好○4与砼的粘结力：要求钢筋与砼之间有足够的粘结力，以保证两者共同工作。○5在寒冷地区，对钢筋的低温性能也有一定的要求。
