三菱电梯-LEHY-II技术资料概述三菱电梯-LEHY-II是一款高性能、高安全性的电梯产品。
它采用先进的技术，具备出色的运行效率和稳定性，可满足各种垂直交通需要。
本文为三菱电梯-LEHY-II技术资料，将详细介绍该产品的特点、优势以及相关技术规格。
技术特点1. 高性能电机系统三菱电梯-LEHY-II采用了先进的电机系统，具备出色的动力输出和精准控制能力。
该电机系统运行稳定，噪音低，能够提供高效的电梯运行体验。
2. 先进的控制系统LEHY-II搭载了先进的控制系统，具备全面的安全功能和智能化管理能力。
该控制系统可以快速响应乘客需求，并根据实际情况做出高效的行动，确保乘客的安全和舒适。
3. 高效的能源管理系统为了节省能源并减少对环境的影响，LEHY-II配备了高效的能源管理系统。
该系统可以监测能源消耗，根据实际情况做出智能调整，最大程度地提高电梯的能源利用率。
4. 安全性能卓越三菱电梯-LEHY-II在安全性能方面表现出色。
它采用多重保护措施，包括紧急制动系统、超重保护系统和紧急插电装置等，确保在任何紧急情况下都能提供安全可靠的服务。
优势1. 高质量材料三菱电梯-LEHY-II采用高质量材料制造，具备耐久性和稳定性。
这些材料经过严格测试和验证，确保电梯的长期运行性能。
2. 独特的设计理念LEHY-II的设计理念融入了人性化和环保的概念。
它的外观简约大方，内部空间宽敞舒适，并采用节能材料，从而提供了更好的使用体验。
3. 多种机房布置方式为了适应不同建筑的需求，LEHY-II提供了多种机房布置方式。
无论是传统机房还是机房在顶层，都可以根据实际需要进行选择。
4. 智能化管理功能LEHY-II配备了智能化管理功能，可以通过网络远程监控和管理电梯的状态。
这个功能可以提高电梯的运维效率，减少故障发生，并提供更好的服务质量。
技术规格•最大载重量：2000kg•最大额定速度：6.0m/s•最大旅行高度：150m•电梯驱动类型：VVVF变频驱动•电源电压：380V/50Hz•紧急照明：LED照明系统结论三菱电梯-LEHY-II是一款性能卓越、安全可靠的电梯产品。

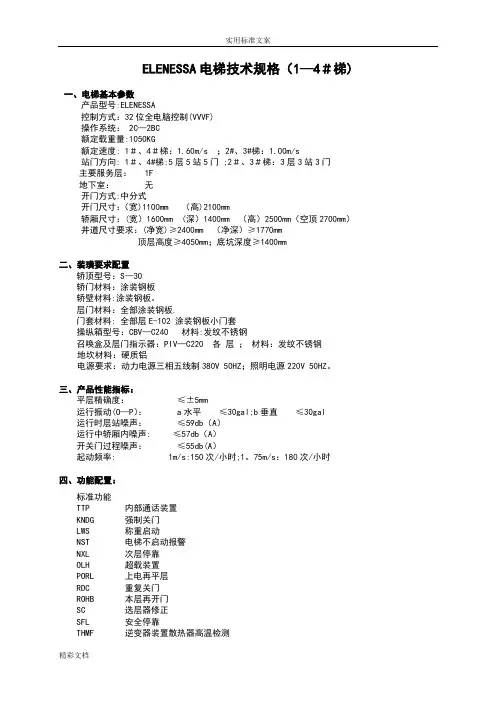

ELENESSA电梯技术规格（1—4＃梯)一、电梯基本参数产品型号:ELENESSA控制方式：32位全电脑控制(VVVF)操作系统： 2C—2BC额定载重量:1050KG额定速度: 1＃、4＃梯：1.60m/s ；2#、3#梯：1.00m/s站门方向: 1＃、4#梯:5层5站5门 ;2＃、3＃梯：3层3站3门主要服务层： 1F地下室：无开门方式:中分式开门尺寸：（宽)1100mm （高)2100mm轿厢尺寸：(宽）1600mm (深）1400mm （高）2500mm（空顶2700mm）井道尺寸要求：(净宽)≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S—30轿门材料：涂装钢板轿壁材料:涂装钢板。
层门材料：全部涂装钢板.门套材料: 全部层E-102 涂装钢板小门套操纵箱型号：CBV—C240 材料:发纹不锈钢召唤盒及层门指示器：PIV—C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动(O—P）： a水平≤30gal;b垂直≤30gal运行时层站噪声：≤59db（A）运行中轿厢内噪声: ≤57db（A）开关门过程噪声：≤55db(A）起动频率: 1m/s:150次/小时;1。
75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO—A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

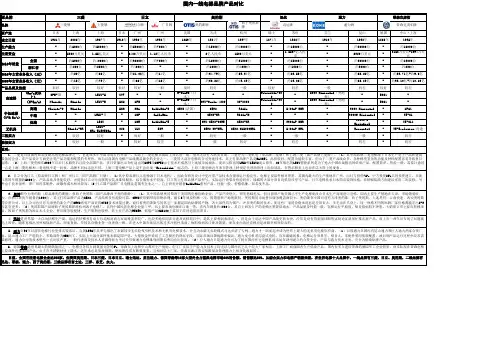

上菱牌 广日牌西子奥的斯牌日本上海上海日本广州广州美国天津杭州瑞士苏州芬兰昆山德国中山·上海成立日期1921年2002年1987年1910年1996年1998年1853年1984年1997年1874年1988年1910年1998年1865年1995年生产能力-约6000台约50000台-约53000台约7000台-约15000台约40000台-约15000台-约30000台-约16000台-5300万美元 1.55亿美元-6488万美元 1.12亿人民币-2亿人民币1500万美元- 1.5537亿人民币-2320万美元-3168万美元+1394万美元全国-约5000台约40000台-约38000台约7000台-约12000台约31000台-约15000台-约30000台-约13000台浙江省-约800台约2500台-约4000台--约1000台约4000台-约1000台-约3000台-约800台-约20亿约86亿-约81.08亿约14亿-约34.79亿约59.34亿-约23.55亿-约52.22亿-约39.71亿+约9.6亿-约15亿约73亿-约66亿约12亿-约30.22亿约49.83亿-约19.06亿-约65.89亿-约33.10亿+约10.23亿很好较好较好很好较好一般很好较好一般较好较差一般较差较好较差(5m/s及以上）GPM-Ⅲ-LEHY-H UVF --E-CLASS（日本）--Schindler7000-5000 Minispace（奥地利）-BO61-（3-4m/s)Nextway Maxiez LEHY-MHGH HPM -E-CLASS（日本）SKY-Super/4200XO-8000Schindler7000-5000 Minispace（奥地利）-BO61-高端Nextway-SMaxiez HGM MCA GreenMax-S GEN2(法国）GEN2Regen -5400AP MMR-3000 Minispace -HP61中端--LEHY-Ⅱ-HGP GreenMax -GEN2-MR Regen-M ---3000S Minispace -TE-GL 低端--LEGY -HGE GreenMax-E-SKY/GEN2-CORE GEN2-MR -3300AP MMR -3000N/E Minisapce-TE-GL1无机房Maxiez-MR LEHY-MRL/ELENESSA OUG UAX ESW -GEN2 CN-MRLGEN2/OH5000MRL-5400AP MRL-Monospace -TE-Evolution/尚途-较好较好-很好一般-较好一般-一般-一般-较差-较好一般-较好较差-一般较好-较差-较差-较差蒂森克虏伯维保实力 1、三菱是目前国内知名度最高的电梯品牌之一，也连续多年中国市场占有率第一，实际上三菱电梯在国际上知名度一般，基本无法打入欧美市场。
上海三菱、广州日立电梯综合比较表
进口件部件1、编码器
2、三相整流模块
3、变频元器件
4、主接触器开关
5、开门机系统
6、呼梯电路板主件
7、召唤及层显系统
8、开门机电动机
9、门机变频元器件
10、钢丝绳
11、安全钳等电梯曳引机、门机、控制系统、安全系
统、操作系统五大核心部件均为日本三菱原装进口并
有 Mitsubishi标识。
型号：HGM 曳引机：沈阳蓝光技术(购买了组
装线)、控制柜：广州日立控股的日滨科技为其
贴牌生产。
其电梯进口件清单中零配件以“全
球工厂”备注，实为中国生产。
1、电梯的曳引机系统、控制系统（含变
频器）、门机系统、安全钳、限速器
五大件为重要部件，要求经过再老化
运行并为同一品牌工厂生产，其兼容
性才处理得更好；
2、进口件为影响其价格及品质的主要
因素，进口件越多其价格则越贵。

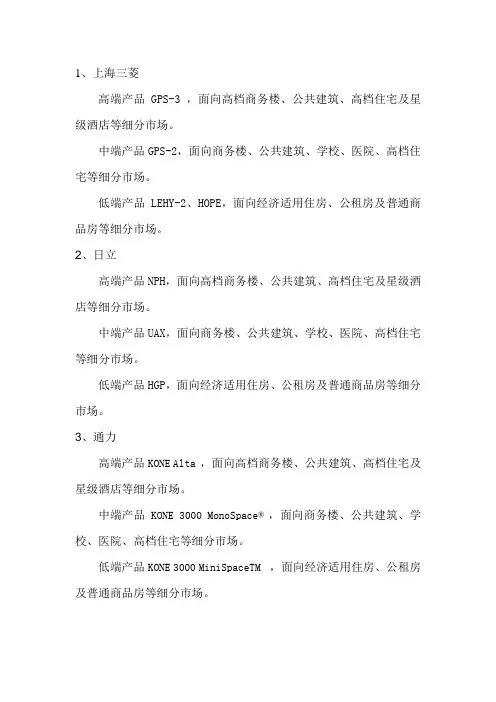

1、上海三菱
高端产品GPS-3，面向高档商务楼、公共建筑、高档住宅及星级酒店等细分市场。
中端产品GPS-2，面向商务楼、公共建筑、学校、医院、高档住宅等细分市场。
低端产品LEHY-2、HOPE，面向经济适用住房、公租房及普通商品房等细分市场。
2、日立
高端产品NPH，面向高档商务楼、公共建筑、高档住宅及星级酒店等细分市场。
中端产品UAX，面向商务楼、公共建筑、学校、医院、高档住宅等细分市场。
低端产品HGP，面向经济适用住房、公租房及普通商品房等细分市场。
3、通力
高端产品KONE Alta，面向高档商务楼、公共建筑、高档住宅及星级酒店等细分市场。
中端产品KONE 3000 MonoSpace®，面向商务楼、公共建筑、学校、医院、高档住宅等细分市场。
低端产品KONE 3000 MiniSpaceTM，面向经济适用住房、公租房及普通商品房等细分市场。
4、蒂森克虏伯
高端产品TE-HP61，面向高档商务楼、公共建筑、高档住宅及星级酒店等细分市场。
中端产品TE-GL1，面向商务楼、公共建筑、学校、医院、高档住宅等细分市场。
低端产品Sanfte，面向经济适用住房、公租房及普通商品房等细分市场。
5、西子奥的斯
高端产品OH5100、GEN2-MR，面向高档商务楼、公共建筑、高档住宅及星级酒店等细分市场。
低端产品ReDa，面向经济适用住房、公租房及普通商品房等细分市场。

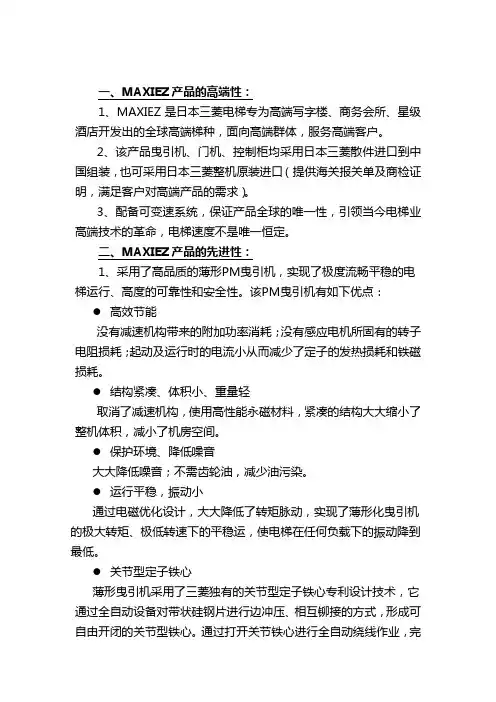

一、MAXIEZ产品的高端性：1、MAXIEZ是日本三菱电梯专为高端写字楼、商务会所、星级酒店开发出的全球高端梯种，面向高端群体，服务高端客户。
2、该产品曳引机、门机、控制柜均采用日本三菱散件进口到中国组装，也可采用日本三菱整机原装进口（提供海关报关单及商检证明，满足客户对高端产品的需求）。
3、配备可变速系统，保证产品全球的唯一性，引领当今电梯业高端技术的革命，电梯速度不是唯一恒定。
二、MAXIEZ产品的先进性：1、采用了高品质的薄形PM曳引机，实现了极度流畅平稳的电梯运行、高度的可靠性和安全性。
该PM曳引机有如下优点：●高效节能没有减速机构带来的附加功率消耗；没有感应电机所固有的转子电阻损耗；起动及运行时的电流小从而减少了定子的发热损耗和铁磁损耗。
●结构紧凑、体积小、重量轻取消了减速机构，使用高性能永磁材料，紧凑的结构大大缩小了整机体积，减小了机房空间。
●保护环境、降低噪音大大降低噪音；不需齿轮油，减少油污染。
●运行平稳，振动小通过电磁优化设计，大大降低了转矩脉动，实现了薄形化曳引机的极大转矩、极低转速下的平稳运，使电梯在任何负载下的振动降到最低。
●关节型定子铁心薄形曳引机采用了三菱独有的关节型定子铁心专利设计技术，它通过全自动设备对带状硅钢片进行边冲压、相互铆接的方式，形成可自由开闭的关节型铁心。
通过打开关节铁心进行全自动绕线作业，完全克服了传统嵌线过程中的低效和绝缘隐患问题（刮、划伤），保证产品长时间的可靠运行。
●高性能的稀土永磁材料曳引机所用永磁体四十年退磁不超过2％2、优异的门机系统●使用了永磁同步电机，使门机装置小型化。
优点：高效，节能，环保，静音。
●采用了VVVF变压变频控制技术，高速开关元件将逆变器电流逆变成为平滑的正弦波形，实现了平滑地、安静地开关门动作。
●门机装置由原来的联动机构或减速机构改进为PM电机直接驱动的方式，提高了开关门的稳定性和可靠性。
●通过细微监视门开关门时的力，例如加上异常的力，可以平稳地让门反转，来保证开关门的精确控制。
