位移传感器的原理与灵敏度分析

位移传感器实验报告

位移传感器实验报告

引言：

位移传感器是一种能够测量物体位移的装置。它在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。本实验旨在通过对位移传感器的实验研究，探索其工作原理和性能特点。

一、实验目的

本实验的目的是研究位移传感器的工作原理和性能特点，了解其在实际应用中的优缺点，为后续的工程设计和应用提供参考。

二、实验装置和方法

实验所用的位移传感器是一种电容式位移传感器，其工作原理是通过测量电容的变化来实现对位移的测量。实验装置包括位移传感器、信号调理电路、数据采集系统等。

在实验过程中，首先将位移传感器固定在待测物体上，然后通过调整传感器的位置和角度，使其与被测物体保持良好的接触。接下来，将信号调理电路与传感器连接，并将其输出与数据采集系统相连。最后，通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录相应的数据。

三、实验结果与分析

在实验过程中，我们通过改变被测物体的位移，观察位移传感器的输出信号变化，并记录了相应的数据。实验结果显示，位移传感器的输出信号随着被测物体位移的增加而线性增加，且具有较高的精度和稳定性。

进一步分析发现，位移传感器的灵敏度与传感器的工作原理和结构有关。电容式位移传感器通过测量电容的变化来实现对位移的测量，其灵敏度受到电容变化量的影响。因此，在实际应用中，我们需要根据具体的需求选择合适的位移传感器，以确保测量结果的准确性和可靠性。

此外，位移传感器还具有一定的温度特性。在实验过程中，我们发现位移传感器的输出信号受到环境温度的影响。当环境温度发生变化时，位移传感器的输出信号也会发生相应的变化。因此，在实际应用中，我们需要对位移传感器进行温度补偿，以提高测量的精度和稳定性。

四、实验总结

通过本次实验，我们深入了解了位移传感器的工作原理和性能特点。位移传感器是一种能够测量物体位移的重要装置，在工业自动化、机器人技术、医疗设备等领域有着广泛的应用。在实际应用中，我们需要根据具体的需求选择合适的位移传感器，并进行相应的温度补偿，以确保测量结果的准确性和可靠性。

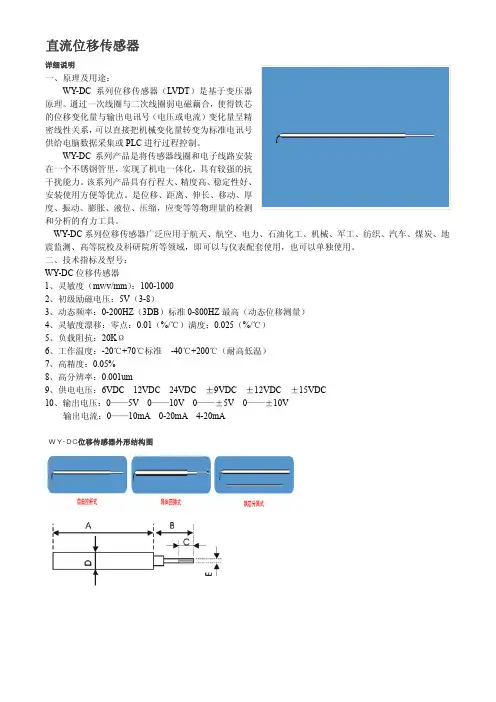

直流位移传感器

详细说明 一、原理及用途：

WY-DC 系列位移传感器（LVDT）是基于变压器

原理。通过一次线圈与二次线圈弱电磁藕合，使得铁芯

的位移变化量与输出电讯号（电压或电流）变化量呈精

密线性关系，可以直接把机械变化量转变为标准电讯号

供给电脑数据采集或PLC进行过程控制。

WY-DC系列产品是将传感器线圈和电子线路安装

在一个不锈钢管里，实现了机电一体化，具有较强的抗

干扰能力。该系列产品具有行程大、精度高、稳定性好、

安装使用方便等优点。是位移、距离、伸长、移动、厚

度、振动、膨胀、液位、压缩，应变等等物理量的检测

和分析的有力工具。

WY-DC系列位移传感器广泛应用于航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地

震监测、高等院校及科研院所等领域，即可以与仪表配套使用，也可以单独使用。

二、技术指标及型号：

WY-DC位移传感器

1、灵敏度（mv/v/mm）：100-1000

2、初级励磁电压：5V（3-8）

3、动态频率：0-200HZ（3DB）标准0-800HZ最高（动态位移测量）

4、灵敏度漂移：零点：0.01（%/℃）满度：0.025（%/℃）

5、负载阻抗：20KΩ

6、工作温度：-20℃+70℃标准 -40℃+200℃（耐高低温）

7、高精度：0.05%

8、高分辨率：0.001um

9、供电电压：6VDC 12VDC 24VDC ±9VDC ±12VDC ±15VDC

10、输出电压：0——5V 0——10V 0——±5V 0——±10V

输出电流：0——10mA 0-20mA 4-20mA

WY-DC位移传感器外形结构图

B(mm)型号量程（mm）精度A（mm）最小最大C(mm)D(mm)E(mm)

WYDC-1L、WYDC-0.5D 1、±0.5 0.5%0.2%0.1%0.05%49 305415 ф20 M4 M5 回弹

WYDC-2L、WYDC-1D 2、±1 0.5%0.2%0.1%0.05%49 305415 ф20 M4 M5 回弹

激光位移传感器的工作原理

激光位移传感器是一种使用激光技术测量物体位移的传感器。其工作原理基于光的干涉原理和三角测量原理。

激光位移传感器一般由激光发射器和接收器组成。激光发射器发出一束激光，激光束被物体反射后经过光学透镜汇聚到接收器上。接收器接收到的激光信号被转换为电信号，并通过电路处理得到位移信息。

在测量中，激光束照射在被测物体上的某一点上。被测物体表面上的点作为光的反射面，反射回来的光会与发射的光发生干涉。干涉产生的光程差与物体与传感器的距离成正比。通过测量这个光程差的变化，可以求得物体与传感器之间的距离变化，即位移。

具体测量时，利用三角函数的关系，将物体与传感器之间的距离变化转化为光程差的变化。通过测量光程差的变化，再经过一系列的信号处理，可以得到物体的位移信息。

激光位移传感器的工作原理可以用来测量微小的位移，具有高精度、高灵敏度、非接触和快速响应等特点。在许多工业和科学领域，激光位移传感器都被广泛地应用于位移测量、振动分析、材料力学测试等。

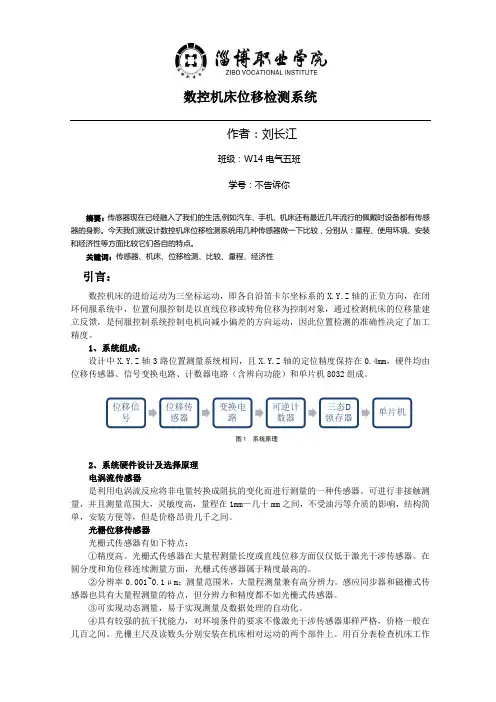

数控机床位移检测系统

作者：刘长江

班级：W14电气五班

学号：不告诉你

摘要：传感器现在已经融入了我们的生活,例如汽车、手机、机床还有最近几年流行的佩戴时设备都有传感器的身影。今天我们就设计数控机床位移检测系统用几种传感器做一下比较，分别从：量程、使用环境、安装和经济性等方面比较它们各自的特点。

关键词：传感器、机床、位移检测、比较、量程、经济性

引言：

数控机床的进给运动为三坐标运动，即各自沿笛卡尔坐标系的X.Y.Z轴的正负方向，在闭环伺服系统中，位置伺服控制是以直线位移或转角位移为控制对象，通过检测机床的位移量建立反馈，是伺服控制系统控制电机向减小偏差的方向运动，因此位置检测的准确性决定了加工精度。

1、系统组成：

设计中X.Y.Z轴3路位置测量系统相同，且X.Y.Z轴的定位精度保持在0.4mm，硬件均由位移传感器、信号变换电路、计数器电路（含辨向功能）和单片机8032组成。

图1 系统原理

2、系统硬件设计及选择原理

电涡流传感器

是利用电涡流反应将非电量转换成阻抗的变化而进行测量的一种传感器。可进行非接触测量，并且测量范围大，灵敏度高，量程在1mm—几十mm之间，不受油污等介质的影响，结构简单，安装方便等，但是价格昂贵几千之间。

光栅位移传感器

光栅式传感器有如下特点：

①精度高。光栅式传感器在大量程测量长度或直线位移方面仅仅低于激光干涉传感器。在圆分度和角位移连续测量方面，光栅式传感器属于精度最高的。

②分辨率0.001~0.1μm；测量范围米，大量程测量兼有高分辨力。感应同步器和磁栅式传感器也具有大量程测量的特点，但分辨力和精度都不如光栅式传感器。

③可实现动态测量，易于实现测量及数据处理的自动化。

④具有较强的抗干扰能力，对环境条件的要求不像激光干涉传感器那样严格，价格一般在几百之间。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用百分表检查机床工作台的主尺安装面与导轨运动的方向平行度。百分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。 位移信号位移传感器变换电路可逆计数器三态D锁存器单片机
