传感器之家 位移传感器原理与分类 传感器之家中将位移传感器分为线位移跟物位移两类，这是按照位移的特征分的。位移传感器就是测量空间中距离的大小，线位移就是在一条线上移动的长度，角位移就是转动的角度。下面就线位移做下介绍，线位移按原理分主要有电阻式、电容式、电感式、变压器式、电涡流式、激光式等等。前面三种主要用来测量小位移，中位移一般则用变压器式，大的位移则用电位器式的比较多，对于精密的场合，则需要选择激光式。 电容式位移传感器是把位移的变化换作电容的变化进行制作的。对于振动频率很高的环境条件下，最适合选用这种类型的传感器。它具有灵敏度高、能实现非接触量的测量，而且可以在恶劣场合下工作。它也有一些缺点，比如对连接线缆有很高的要求，它要有屏蔽性能；而且最好选用高频电源用来供电。现在做的最好的电容式位移传感器可以测量0.001微米的位移，误差非常小。 电感式位移传感器是将测量量换作互感的变化的传感器，它既可以测量角位移也可以测量线位移。目前常用到的电感式位移传感器有气隙式，面积式，螺管式三种。变气隙型中电感的变化与传感器中活动衔铁的位移相对应。变面积型是用铁芯与衔铁之间重合面积的变化来反映位移。螺管型是衔铁插入长度的变化导致电感变化的原理。 传感器之家

传感器之家 变压器式位移传感器是用途最广的一种位移传感器，线圈中感应电动势随着位移的变化而变化。这种传感器它的灵敏度都很高，有时都不用放大器。缺点在于质量一般比较大，不应用于高频场合。 电涡流式位移传感器是基于电涡流效应，它的感应参数是阻抗的变化，尽量使阻抗是位移的函数，它还与被测物体的形状跟尺寸有关。该传感器的量程一般在0到80毫米。 电阻式位移传感器是通过测量变化的电阻值来计算位移的变化，它通常分为电位器式跟应变式。前面一种适合测量位移大、精度要求不高的场合；后面一种是利用电阻应变效应，它具有线性度跟分辨率都比较高，失真小的优点。

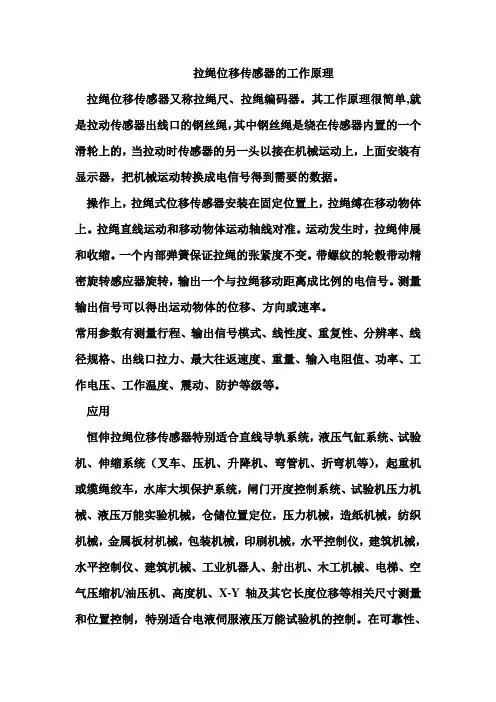

拉绳位移传感器的工作原理

拉绳位移传感器又称拉绳尺、拉绳编码器。其工作原理很简单,就是拉动传感器出线口的钢丝绳，其中钢丝绳是绕在传感器内置的一个滑轮上的，当拉动时传感器的另一头以接在机械运动上，上面安装有显示器，把机械运动转换成电信号得到需要的数据。

操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。

常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

应用

恒伸拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等），起重机或缆绳绞车，水库大坝保护系统，闸门开度控制系统、试验机压力机械、液压万能实验机械，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。在可靠性、稳定性、精度和环境适用性方面都很完善，完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。

位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器.

该位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该位移传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。位移传感器主要应用在自动化装备生产线对模拟量的智能控制。

磁致伸缩线性位移传感器的工作原理

磁致伸缩线性位移传感器的工作原理：当工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。该产品主要应用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位传感器一样需要定期重标和维护；正是因为它的输出信号为绝对值，所以即使电源中断重新接通也不会对数据接收构成问题，更无须重新归回零位。与其它液位变送器或液位计相比有明显的优势，它可广泛应用于石油、化工、制药、食品、饮料等行业，对各种液罐的液位进行计量和控制。作为位移传感器，它不但可以测量运动物体的直线位移，而且还可同时给出运动物体的速度模拟信号。

电涡流传感器是由DJ型前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。由于其长期工作可靠性好，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，耐高温，能在油、汽、水等恶劣环境下长期连续工作,检测不受油污、蒸汽等介质的影响，已广泛应用于电力、石化、冶金、钢铁、航空航天等大中型企业，对各种旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护，为精密诊断系统提供了全息动态特性，有效地对设备进行保护。电涡流位移传感器系统主要包括探头、延伸电缆（可选）、前置器和附件。线性范围宽、动态响应好、抗干扰能力强。

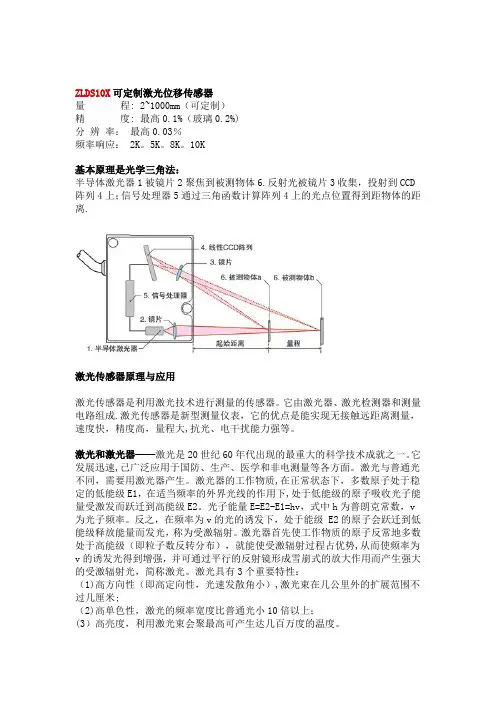

ZLDS10X可定制激光位移传感器

量 程: 2~1000mm（可定制）

精 度: 最高0.1%（玻璃0.2%)

分 辨 率： 最高0.03％

频率响应： 2K。5K。8K。10K

基本原理是光学三角法：

半导体激光器1被镜片2聚焦到被测物体6.反射光被镜片3收集，投射到CCD阵列4上；信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离.

激光传感器原理与应用

激光传感器是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成.激光传感器是新型测量仪表，它的优点是能实现无接触远距离测量，速度快，精度高，量程大,抗光、电干扰能力强等。

激光和激光器——激光是20世纪60年代出现的最重大的科学技术成就之一。它发展迅速,已广泛应用于国防、生产、医学和非电测量等各方面。激光与普通光不同，需要用激光器产生。激光器的工作物质,在正常状态下，多数原子处于稳定的低能级E1，在适当频率的外界光线的作用下,处于低能级的原子吸收光子能量受激发而跃迁到高能级E2。光子能量E=E2-E1=hv，式中h为普朗克常数，v为光子频率。反之，在频率为v的光的诱发下，处于能级 E2的原子会跃迁到低能级释放能量而发光，称为受激辐射。激光器首先使工作物质的原子反常地多数处于高能级（即粒子数反转分布），就能使受激辐射过程占优势,从而使频率为v的诱发光得到增强，并可通过平行的反射镜形成雪崩式的放大作用而产生强大的受激辐射光，简称激光。激光具有3个重要特性：

（1)高方向性（即高定向性，光速发散角小）,激光束在几公里外的扩展范围不过几厘米;

（2)高单色性，激光的频率宽度比普通光小10倍以上；

(3）高亮度，利用激光束会聚最高可产生达几百万度的温度。 激光器按工作物质可分为4种:

（1）固体激光器：它的工作物质是固体。常用的有红宝石激光器、掺钕的钇铝石榴石激光器 （即YAG激光器）和钕玻璃激光器等。它们的结构大致相同，特点是小而坚固、功率高,钕玻璃激光器是目前脉冲输出功率最高的器件,已达到数十兆瓦。
