主要视频接口简介
我们经常在家里的电视机、各种播放器上，视频会议产品，视频输入/输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、DVI接口、HDMI接口、USB接口。
1. 复合视频接口
接口图 线材图
简要说明
复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，属模拟接口，该接口由黄、白、红3路RCA接头组成，其中的V接口连接混合视频信号，为黄色插口黄色接头传输视频信号，L接口白色接头传输左声道音频信号，R接口红色接头传输右声道音频信号。AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。信号保真度相对较好。图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。 技术要求
电气特性
视频电气特性见表1。
表1 外部复合视频接口互连配接电气特性标称值
项目 参数
配接阻抗 75Ω
视频信号电平（75Ω终接） 1.0Vp-p
色同步信号电平（75Ω终接） 0.3Vp-p
STB=set top box 机顶盒

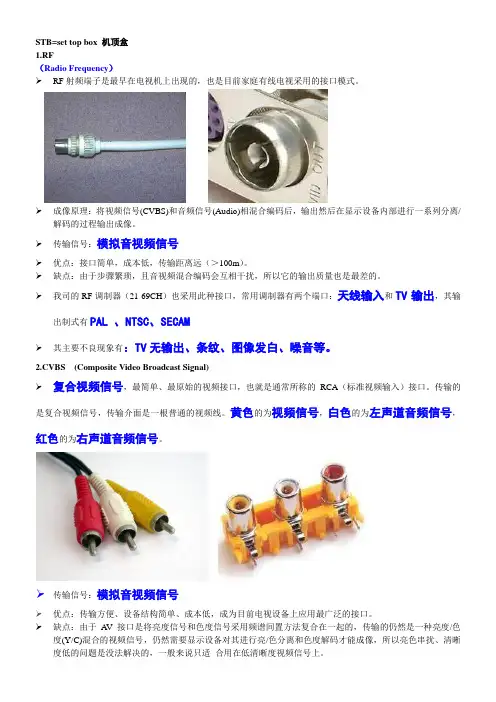

1.RF
（Radio Frequency）
➢ RF射频端子是最早在电视机上出现的，也是目前家庭有线电视采用的接口模式。
➢ 成像原理：将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/
解码的过程输出成像。
➢ 传输信号：模拟音视频信号
➢ 优点：接口简单，成本低，传输距离远（＞100m）。
➢ 缺点：由于步骤繁琐，且音视频混合编码会互相干扰，所以它的输出质量也是最差的。
➢ 我司的RF调制器（21-69CH）也采用此种接口，常用调制器有两个端口：天线输入和TV输出，其输出制式有PAL 、NTSC、SECAM
➢ 其主要不良现象有：TV无输出、条纹、图像发白、噪音等。
2.CVBS (Composite Video Broadcast Signal)
➢ 复合视频信号，最简单、最原始的视频接口，也就是通常所称的RCA（标准视频输入）接口。传输的是复合视频信号，传输介面是一根普通的视频线。黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。
➢ 传输信号：模拟音视频信号
➢ 优点：传输方便、设备结构简单、成本低，成为目前电视设备上应用最广泛的接口。
➢ 缺点：由于AV接口是将亮度信号和色度信号采用频谱间置方法复合在一起的，传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，所以亮色串扰、清晰度低的问题是没法解决的，一般来说只适 合用在低清晰度视频信号上。 3.S-Video(Separate Video)
➢ 也有人称为Supper Video，二分量视频接口。它将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)接口。
➢ 传输信号：模拟视频信号
➢ 优点：采用亮色分离，使用独立的传输通道，在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

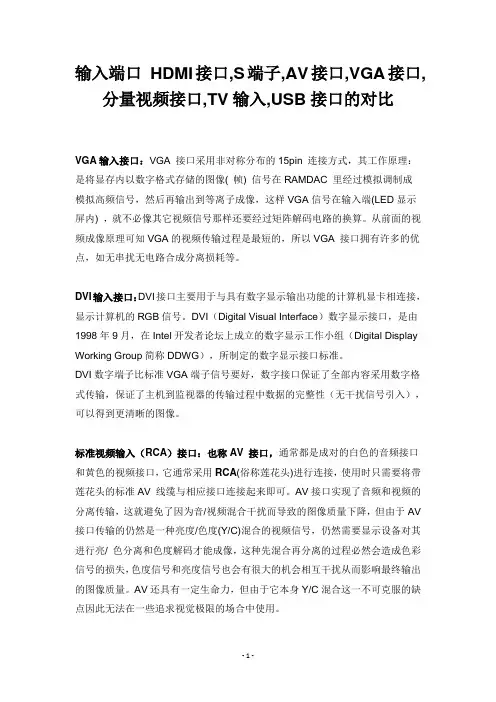

- 1 - 输入端口 HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比
VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display
Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV
接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
各种视频音频输出端口图片说明要点
在现代科技时代，电视、音响、电脑等家用电器中，往往需要连接各种不同的音视频输出端口以获取更好的使用效果。了解这些端口的名称和特点是使用这些设备的必要条件。本文介绍了常见的视频和音频输出端口，并附带了图片说明，以方便读者更好地了解它们的区别和用途。
HDMI端口
HDMI（高清晰度多媒体接口）是一种全数字接口，可以传输高品质的音视频信号。HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口
HDMI接口的最大特点是数字信号传输。这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题，从而更好地保证信号的高品质传输。HDMI接口还支持高达4K的分辨率，因此适用于连接高清电视。
DisplayPort端口
DisplayPort是一种数字音视频连接的标准，也是一种全数字接口。和HDMI接口一样，DisplayPort支持高分辨率的图像输出。DisplayPort接口主要用于连接电脑机箱，但它也是一种通用接口，可以适用于连接多种高清设备。
DisplayPort端口
优点是DisplayPort支持高达8K的分辨率，为连接大屏幕电视的电脑带来了无限的可能性。此外，DisplayPort还支持多个显示器的连接，可以连接多个电脑显示器，从而更方便地实现较大的办公环境。
DVI端口
DVI（数字视频接口）是一种数字视频输出端口。DVI通常用于连接计算机显卡和电视屏幕。尽管DVI接口在传输数字信号方面较为可靠，但它不支持音频输出。
DVI端口 DVI端口通常分为DVI-I和DVI-D两种类型。DVI-I接口支持模拟信号和数字信号，而DVI-D接口仅支持数字信号。但是，如果将DVI-D转换为HDMI，则可以通过HDMI信号传输音频。
VGA端口
VGA（视频图形阵列）端口是一种模拟视频输出端口。虽然VGA输出连接很容易，但这种端口已不再被广泛使用，因为它通常无法提供高清晰度的视频输出品质。
