一、绘制计算简图--------CAD建立几何模型

在CAD中绘制水平框架计算简图，计算跨度、高度取构件中心间距，需要注意的有以下几项：

1、将每跨度、高度范围内的构件绘制为一个线单元，在导入程序后会自动生成节点；

2、不要在“0”图层绘制，需新建一图层进行绘制，图层名可自定义，计算简图绘制完毕后另存为.dxf文件；

3、画图应以米为单位，图应在远点；

4、曲线，应分段为直线，再导入；

二、导入.dxf文件

1、打开SAP2000程序。在导入.dxf文件之前，先将右下角的单位一栏里的默认单位制改为“KN.m.C”，否则导入文件后会造成节点处出错；

2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件，在随之打开的菜单中选择坐标系向上方向为”Y”方向，由于上步已将单位制改为“KN.m.C”，此部中不需要在做修改，直接确定；下一选框中frame应选中图层名称。

3、导入完成后点击“XZ”视角，即可看见计算见图。

三、定义材料

点击“定义-材料”，在对话框中选择“CONC”（混凝土），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：

材料名称：C30 材料类型：各向同性

密度：2.5T/m2 重度：25KN/m3

弹性模量：30000000KN/m2 泊松比：0.2

热膨胀系数：1.000E-05 剪切模量：12500000

设计类型：Concrete（混凝土）

Fcuk：30000KN/m2（立方体抗压强度标准值）

Fyk：335000KN/m2

Fyks：335000KN/m2

C40除以下两项与C30不同外，其余均与C30相同：

弹性模量：32500000KN/m2 Fcuk：40000KN/m2（立方体抗压强度标

准值）

四、定义框架截面

点击“定义-框架截面”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截面），点击“添加新属性”，在弹出的对话框中定义截面名称、材料、深度、宽度：

1、截面名称自定义，为方便好记，可取拼音定义，如顶板取名为“DINGBAN”；

2、材料根据真实设计信息选择C30、C40或其它；

3、深度即为构件的厚度，按真实设计信息填写；

4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5cm，也可以取单位宽板带计算，但此时柱需做简化；

在对话框中还有一个“配筋混凝土”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”

五、定义荷载工况

点击“定义-荷载工况”，弹出“定义荷载”对话框，定义好荷载名称、类型、自重乘数后，点击“添加新荷载”即可完成一个新荷载的定义，可将各项荷载逐次添加，本例中是这样定义的：

荷载名称 类型 自重乘数 自动侧向荷载

DTYL(顶板土压力) DEAD 0

CTYL(侧向土压力) DEAD 0

CSYL(侧向水压力) DEAD 0

DISYL(底板水浮力) DEAD 0

LJZ(楼面设备荷载) DEAD 0

DCZ(地面超载) LIVE 0

LHZ(楼面活载) LIVE 0

QX(地震荷载) QUAKE 0

需要注意的有：

程序中已有名为：“DEAD”的荷载，其自重乘数为1，代表着构件自重，因此其他各项荷载的自重乘数需为0；

荷载名称中除地震荷载QX外均可自定义，以方便个人记取为主；

本例中抗浮设防水位在顶板以下，如果抗浮设防水位在顶板之上，还需增加一种荷载DSYL（顶板水压力）

六、指定框架截面

首先点选需要定义截面的构件，然后点击“指定-框架/索/筋-框架截面”，在弹出的“框架属性”对话框中选择之前定义好的框架名称。

框架截面全部指定完毕后，可点击“视图-设置显示选项”，在“激活窗口选项”对话框中，选上“常规”一栏里的“拉伸”，检查截面是否指定正确。

七、指定荷载

首先点选需要布置荷载的构件，然后点击“指定-框架/索/筋荷载-分布”，选择需要布置的荷载工况名称，填写之前计算好的荷载数值，注意荷载的方向，Gravity即为重力方向，也是Z轴的负方向。

八、定义荷载工况组合

点击“定义-组合”，在弹出的“定义反应组合”对话框中，点击“添加新组合”，弹出“反应组合数据”对话框，定义一个反应组合名称，组合类型选为“Linear

Add”（叠加型），逐项往组合中添加荷载工况，在构件强度计算中，只考虑永久荷载和活荷载，永久荷载的比例系数均为1.35，活荷载的比例系数均为1.4。需承结构重要性系数。

九、设置底板土弹簧

1、分割框架：因为弹簧只能设置在节点处，需要在底板构件中增加许多节点。首先点选需要设置土弹簧的底板构件，然后点击“编辑-分割框架”，根据想要设置的弹簧间距，设置分割框架的数目。在本例中将底板分割为1米左右宽度的构件，即节点间距也就是弹簧间距为1米左右。

2、设置弹簧：框选底板上所有的节点，然后点击“指定-节点-弹簧”，弹出“节点弹簧”对话框，选择整体坐标系GLOBAL，在Z方向设置弹簧刚度，弹簧刚度由持力土层的垂直基床系数乘以弹簧所占面积得来，本例中弹簧刚度为

44MPa/mX（1X6.5）m2=286000KN/m。

十、指定节点约束

为了模拟地下结构的真实情况，需要给结构一个水平方向的约束。点选底板上居中的一个节点，然后点击“指定-节点-约束”，弹出“节点约束”对话框，在“全局方向约束”中只选择“1轴平移”，即给了该节点一个水平方向的约束，也就是给了整个结构一个水平方向的约束。

分析计算

设置分析选项：由于本例模型为平面框架模型，点击“分析-设置分析选项”，在“快速自由度”中选择“平面框架”即可；

设置运行的分析工况：在构件强度计算中不需要考虑地震荷载，点击“分析-设置运行的分析工况”，将地震荷载QX改为不运行；

点击“运行分析”开始计算。

十一、查看计算结果

分析计算完毕后，可以点击右下角的“开始动画”观察框架在各种荷载工况下的变形情况，也可以点击“显示-显示力/应力-框架/索/筋”，弹出“框架的受力图”对话框，通过选择工况组合，可以查看在各种工况或者强度计算组合下的内力图。看剪力点选“剪力2-2”，看弯矩点选“弯矩3-3”。

合集下载

sap2000

sap2000

1 问：能够移动工具栏中的按钮么？

答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭

它。

2 问：如果偶尔选错一个对象，该如何去掉它？

答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮„clr‟来去掉全部所选的对象。注意到与这个按钮相邻的还有两个相关按钮，一个是„ps‟按钮来获取前一次选择；一个是‟all‟按钮来选择全部点、线、面。

3 问：右下角下拉菜单中的“Global”指的是什么？

答：它指的是当前显示的坐标系。在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为

“Global”的下拉菜单中进行切换。

4 问：如何显示构件的局部坐标轴？

答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。

5 问：如何改变构件的长度？

答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。

6 问：如何改变框架单元的截面属性？

答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用„Import（导入）‟下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。也可以选择„Add（添加）‟。可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。

7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？

答：(1)要导入的对象不能位于0层；

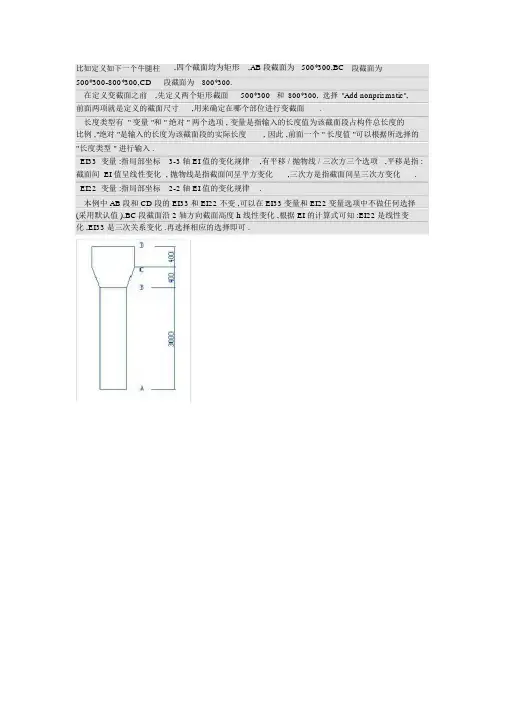

SAP2000变截面使用说明

SAP2000变截面使用说明

比如定义如下一个牛腿柱

,四个截面均为矩形

,AB 段截面为

500*300,BC

段截面为

500*300-800*300,CD 段截面为 800*300.

在定义变截面之前 ,先定义两个矩形截面 500*300 和 800*300, 选择 "Add nonprismatic",

前面两项就是定义的截面尺寸 ,用来确定在哪个部位进行变截面 .

长度类型有 " 变量 "和 " 绝对 " 两个选项 , 变量是指输入的长度值为该截面段占构件总长度的

比例 ,"绝对 "是输入的长度为该截面段的实际长度 , 因此 ,前面一个 " 长度值 "可以根据所选择的

" 长度类型 " 进行输入 .

EI33 变量 :指局部坐标 3-3 轴 EI 值的变化规律 ,有平移 / 抛物线 / 三次方三个选项 ,平移是指 :

截面间 EI 值呈线性变化 , 抛物线是指截面间呈平方变化 ,三次方是指截面间呈三次方变化 .

EI22 变量 :指局部坐标 2-2 轴 EI 值的变化规律 .

本例中 AB 段和 CD 段的 EI33 和 EI22 不变 ,可以在 EI33 变量和 EI22 变量选项中不做任何选择

(采用默认值 ),BC 段截面沿 2 轴方向截面高度 h 线性变化 ,根据 EI 的计算式可知 :EI22 是线性变化 ,EI33 是三次关系变化 .再选择相应的选择即可 .

sap2000常规实例详细操作步骤【范本模板】

sap2000常规实例详细操作步骤【范本模板】

Sap2000 课程作业

结构工程 04011040 赵干荣 1 题目一：不同荷载的作用及工况的考虑。

计算图1所示三个单元和四个结点的静定刚架，在不同荷载作用下的结点位移和内力图。

3mz1x423125m23kn/m32m34m

722.2510/EKNM3 自重 23KN/M 工况一：结构自重

28KN/M45KN75KN*M78KN30KN/M

工况2整体坐标系下的分布及集中荷载 工况3整体坐标系下节点荷载 工况4整体坐标系下均布荷载

60KN30KN/M15KN/M6KN/M30KN/M2

工况5局部坐标系下单元均布荷载 工况6局部坐标系下单元均布荷载 工况7局部坐标系下集中荷载荷载

Sap2000 课程作业

结构工程 04011040 赵干荣 2 一、建立模型:

1、 选择计算量纲为KN，m，C。

2、 点击File→New Model,出现摸板图案→点击Beam，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints没有勾选→OK并叉掉三维显示窗口。

3、 选中右边杆件→从Edit菜单中选Replicate出现复制菜单窗口→单击Radial→选中Parallel to Y→在Angle里填入90度（另一个—36.87度）→然后删掉右边单元。

4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X坐标改成—2。

二、从定义菜单Define中完成以下工作：

1. 定义材料：Define →Material→选钢STEEL→点击Modify/Show Material可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.2510/EKNM .

SAP2000入门(30)(1)

SAP2000入门(30)(1)

SAP2000入门(30)(1)

●图形介面

SAP2000图形介面〔GUI〕用于建立模型，分析，设计及显示结构状况。

●结构模型

以如下的内容描述结构物

·材料性质

·梁、柱或桁架杆件的FRAME单元

·墙、楼板或其他薄板的SHELL单元

·表示单元接合处的JOINTS

·支承JOINTS的约束〔RESTRINTS〕及弹簧〔SPRINGS〕

·荷载含自重、温度、地震及其他

·经SAP2000分析后，亦可显示荷载导致的位移、应力及反力

图形介面提供多种有效工具去建立结构模型，甚至可利用内定差不多模型及最正确设计去修正模型。

●坐标系统

所有位置的定义皆使用单一整体坐标系。此为三次元，右手定那么的直角坐标系。三轴为X、Y、Z。

结构模型的各成份〔JOINT，FRAME单元，SHELL单元等〕皆依各自的局部坐标系去定义性质，荷载及反应值。局部坐标的三轴为1，2及3。

于建立或显示结构模型时尚可另建补助坐标系统。

●主视窗

含完整的图形介面。利用Windows的操作此视窗可移动，改变尺寸，最大最小化或关闭。主标题位于主视窗的顶部，显示程序名及模型名。

●功能列

位于功能列的功能含SAP2000所提供的大部分功能。

●主工具列

提供快速操作功能，专门是有关显示的操作，大部分功能皆可由功能列上执行。

●浮动工具列

提供变更模型的快速指令，所有功能皆包含于功能列上。

浮动工具列可利用鼠标左键移动或变形。

●显示视窗

显示视窗显示模型的几何形状，亦可包括单元性质，荷载，分析结果。并可同时显示四个视窗。

各视窗有独自的视点，显示类型，显示选项。例如未变形模型显示于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应力比于第4视窗。也能够为四种不同类型的未变形模型或其他，一个平面，两向立面及一个透视。

每次仅有一显示视窗〝可动作〔Active〕〞，扫瞄及显示操作仅于目前可动作视窗有效，可按一下标题列或视窗范畴内使该视窗变为可活动。
