pt100热电阻温度对照表excel PT100热电阻温度对照表是一种常用的温度测量装置，被广泛应用于工业自动化、实验室测试和科学研究等领域。
它的工作原理是利用铂电阻温度特性与电信号转换的原理，将温度变化转化为电阻变化，再通过电路将电阻变化转换为温度信号输出，从而实现温度测量。
PT100是一种铂电阻，它的温度特性非常稳定和可靠。
PT100的电阻值与温度之间存在着一种固定的关系，这种关系可以通过查表的方式得到。
PT100热电阻温度对照表就是将PT100的电阻值与对应的温度进行了整理和归纳，并以表格的形式展现出来。
在PT100热电阻温度对照表中，一般以电阻值作为一列，温度值作为另一列，以便用户能够根据所测量到的PT100电阻值，通过查表的方式得到对应的温度值。
这样，就可以方便快捷地进行温度测量和温度控制。
PT100热电阻温度对照表一般都是以Excel表格的形式存储和呈现的。
Excel是一种功能强大的电子表格软件，它可以实现数据的管理、计算、分析和图表的展示等功能。
所以，将PT100热电阻温度对照表制作为Excel表格，可以方便用户进行查找和使用。
制作PT100热电阻温度对照表Excel表格的步骤如下：1.打开Excel软件，创建一个新的工作簿。
2.在第一行输入表头，包括电阻值和温度两列。
3.从第二行开始，按照一定的电阻间隔（如每隔10欧姆）填写不同的电阻值。
4.根据PT100电阻值与温度之间的关系，计算出每个电阻值对应的温度值，并填写到对应的单元格中。
5.格式化表格，可以设置表格边框、字体、颜色等属性，以便更好地展示数据。
6.将表格保存为Excel文件，方便后续查找和使用。
值得注意的是，在制作PT100热电阻温度对照表时，需要根据具体的PT100型号和电阻温度特性系数进行计算。
不同的型号和系数，对应的电阻与温度的关系也会有所不同。
因此，在使用PT100热电阻温度对照表时，需要根据具体的型号和系数进行适配和使用。

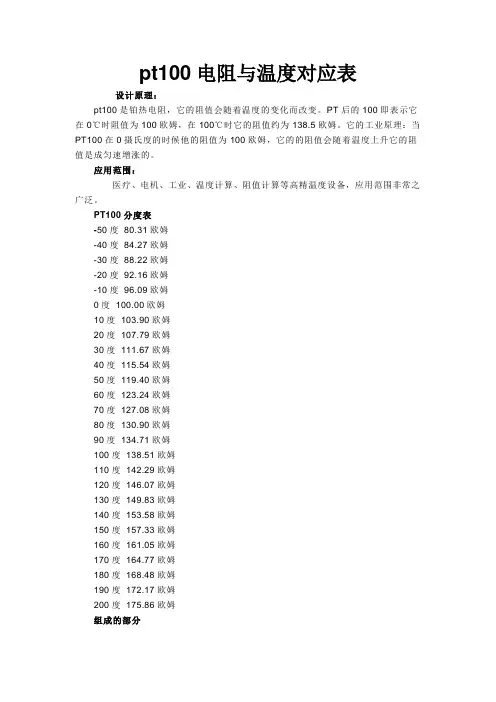

pt100电阻与温度对应表
设计原理：
pt100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。
PT100分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
100度138.51欧姆
110度142.29欧姆
120度146.07欧姆
130度149.83欧姆
140度153.58欧姆
150度157.33欧姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
组成的部分
常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成
薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
PT100铂热敏电阻是一种铂电阻，其电阻值会随温度的变化而变化。
Pt之后的100表示其电阻在0℃为100 ohm，在100℃为138.5 ohm。
在编辑医疗，电气，工业，温度计算，卫星，天气，电阻计算等高精度温度设备中，应用范围非常广泛。
PT100铂热敏电阻在工业上是常用的。
从电阻随温度的变化来看，大多数金属导体都具有这种特性，但并不是所有的金属导体都可以用作热阻。
金属材料对热阻的一般要求如下：尽可能大且稳定的温度系数，大电阻率（在相同灵敏度下减小传感器的尺寸）和使用温度范围具有稳定的化学和物理性能，良好材料的可复制性，以及电阻和温度之间的函数关系。
PT100铂电阻温度对照表第一类：50°119.40Ω; 100°138.51Ω; 150°157.33Ω;200°175.86Ω。
这是比例为0.003851的PT100。
它也是最常见的PT100指数。
第二种：50°119.70Ω; 100°139.10Ω; 150°158.21Ω;200°177.03Ω; 250°195.56Ω; 300°213.79Ω; 350°231.73Ω;这是比例为0.003910的PT100，称为Ba2刻度。
通常，未指定的PT100是指比例为0.003851的PT100。
两线制系统测得的电阻为引线电阻。
用三根线和四根线测量的电阻是电阻的电阻值，并且已经减去了引线的电阻值。
通常，高精度PT100不会使用两线制系统。
对于所有PT100电阻器，正常情况下，您测量的电阻值是不同的。
只要测量的电阻值的偏差在精度水平的公差范围内，就可以满足要求。
如果是PT100，则其0度电阻范围在99.941〜100.059欧姆范围内是合格的。
铂热电阻温度与电阻值对照表耐铂金成分常见的PT100温度感测元件包括陶瓷元件，玻璃组件和云母组件。
热电阻温度对照表pt100计算公式
铂电阻传感器是利用金属铂（Pt）的电阻值随温度变化而变化的物理特性而制成的温度传感器。
以铂电阻作为测温元件进行温度测量的关键是要能准确地测量出铂电阻传感器的电阻值。
按照IEC751国际标准，
现在常用的Pt1000（Ro=1000 Ohm）是以温度系数TCR=0.003851为标准统一设计的铂电阻。
其温度电阻特性是对于范围-200℃至0℃适用公式：
Rt=R*［1+At+Bt²+C（t-100℃）t³］
对于范围0℃至850℃适用公式：
Rt=R*（1+At+Bt²）
1/3级容许误差：△tin℃=±（0.10+0.0017∣t∣）
A级容许误差：△TIn℃=±（0.15+0.002∣t∣）
B级容许误差：△TIn℃=±（0.30+0.005∣t∣）
2B级容许误差：△TIn℃=±（0.60+0.007∣t∣）
其中：
Rt 温度为t时的电阻，单位为：Ohm
R。
0℃时的标称电阻
t 温度单位为℃
A = 3.9083*10-3 ℃-1
B = -5.775*10-7 ℃-2
C = -4.183*10-12 ℃-4
PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
