pt100电阻与温度对应表
设计原理：
pt100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。
PT100分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
100度138.51欧姆
110度142.29欧姆
120度146.07欧姆
130度149.83欧姆
140度153.58欧姆
150度157.33欧姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
组成的部分
常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成
薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

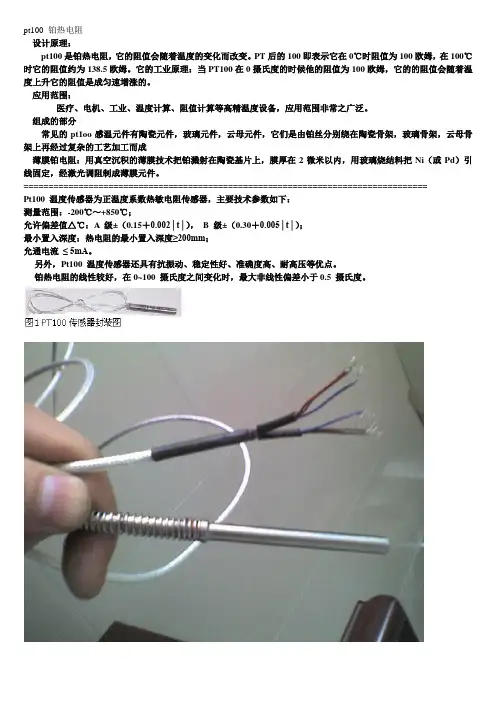

pt100 铂热电阻设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。
组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
=================================================================================Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。
另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。
应用领域宽范围、高精度温度测量领域。
如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。
汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。
供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。
热电阻pt100温度范围
摘要：
一、pt100简介
二、pt100的阻值变化与温度关系
三、pt100的应用领域
四、pt100的优缺点
正文：
【一、pt100简介】
pt100，又称铜铂热电阻，是一种常用的温度传感器。
它的名字中的"100"代表了其在0摄氏度时的阻值为100欧姆，而在100摄氏度时，其阻值约为138.5欧姆。
这种热电阻可以测量0~500摄氏度的温度。
【二、pt100的阻值变化与温度关系】
pt100的阻值会随着温度的变化而改变。
随着温度的升高，电阻的阻值变大，这种特性使得pt100成为一种正温度系数的热敏电阻。
这种线性度非常好的特性，使得pt100在温度测量中具有很高的准确性。
【三、pt100的应用领域】
pt100的应用范围非常广泛，涵盖了医疗、电机、工业、温度计算、卫星、气象、阻值计算等高精温度设备领域。
其稳定的性能和高的准确性，使其在这些领域中发挥着重要的作用。
【四、pt100的优缺点】
优点：pt100的线性度好，精度高，测量范围广泛，稳定性好。
缺点：相比其他温度传感器，pt100的成本较高，且在高温环境下的性能可能会受到影响。
总的来说，pt100作为一种热电阻，以其优秀的性能和广泛的应用领域，成为了温度测量领域的重要工具。

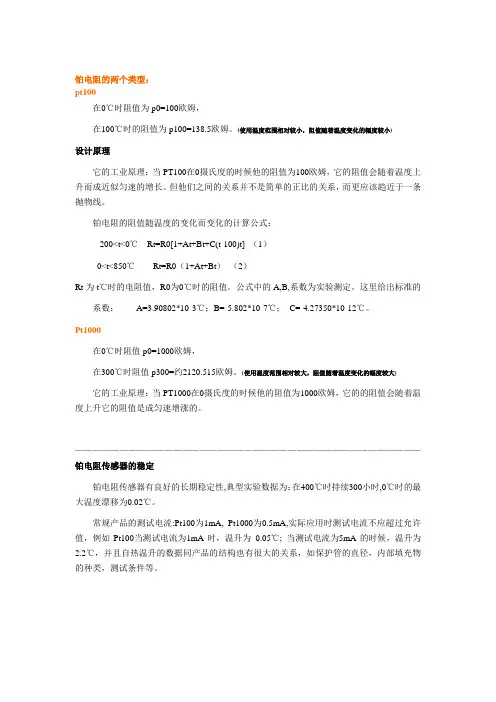

铂电阻的两个类型：pt100在0℃时阻值为p0=100欧姆，在100℃时的阻值为p100=138.5欧姆。
(使用温度范围相对较小，阻值随着温度变化的幅度较小)设计原理它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
但他们之间的关系并不是简单的正比的关系，而更应该趋近于一条抛物线。
铂电阻的阻值随温度的变化而变化的计算公式：-200<t<0℃Rt=R0[1+At+Bt+C(t-100)t] （1）0<t<850℃Rt=R0（1+At+Bt）（2）Rt为t℃时的电阻值，R0为0℃时的阻值。
公式中的A,B,系数为实验测定。
这里给出标准的系数：A=3.90802*10-3℃；B=-5.802*10-7℃；C=-4.27350*10-12℃。
Pt1000在0℃时阻值p0=1000欧姆，在300℃时阻值p300=约2120.515欧姆。
(使用温度范围相对较大，阻值随着温度变化的幅度较大)它的工业原理：当PT1000在0摄氏度的时候他的阻值为1000欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
———————————————————————————————————————铂电阻传感器的稳定铂电阻传感器有良好的长期稳定性,典型实验数据为：在400℃时持续300小时,0℃时的最大温度漂移为0.02℃。
常规产品的测试电流:Pt100为1mA, Pt1000为0.5mA,实际应用时测试电流不应超过允许值，例如Pt100当测试电流为1mA时，温升为0.05℃; 当测试电流为5mA的时候，温升为2.2℃，并且自热温升的数据同产品的结构也有很大的关系，如保护管的直径，内部填充物的种类，测试条件等。
