透视学原理

- 1 - 平行透视的原理

平行透视（ParallelPerspective）是一种虚拟的空间表示方法，是一种用于绘制艺术性景观的方法。它指的是一种在投影平面上，把从某个视点出发的无限多条平行的线段投射，而形成的空间图形。该原理可以被用来在画布上创建立体图形，透视图，半透视图，以及更细节的艺术作品。

平行透视的原理最早出现在15世纪末，当时由雅克布列松所发明。他为画作设计了一种基本的架构，以帮助空间和美学的呈现。它通过把从视点出发的，水平投射出去的虚线，把景物投影到投影平面上，从而实现深度感的生成。此外，从三维到二维的投影过程中，可以更准确地保持景物的真实性，只有这样所生成的卷曲的投影线，才能真实再现景物的维度、深度、视角等信息。

从实用的角度来看，平行透视的原理最常用于建筑和景观的设计中，因为这种方法在展示空间布置时，可以更容易地表现出深度，提供了一种视觉上的感受。此外，它在多个艺术领域中都有着广泛的应用，比如摄影、雕塑、绘画等，以及电脑绘图。

从理论的角度来看，平行透视的原理是一种几何学的投影方法，而细节的形状取决于三维空间中第四维的距离和视点位置，是一种运用几何学和光线理论实现虚拟空间表示的方法，也是更精确的一种视觉技术，它可以帮助我们更好地感知和理解三维景观。

另外，平行透视的原理不仅在艺术领域有着实际意义，而且还在计算机领域得到了广泛的应用。例如，它在虚拟现实技术上起着关键 - 2 - 作用，绘制出的立体场景在3D视频游戏的场景上也有着重要的意义。平行透视的原理一直受到计算机行业的青睐，在图像处理和图形分析技术中，有一系列的基于它的技术，用来实现多维数据的可视化和深度分析。

总而言之，平行透视的原理早已被用来表现深度，引领和丰富三维空间的表现。它不仅在艺术创作、摄影技术和虚拟现实技术等艺术领域有着重要意义，在多个计算机科学领域中也有着重要的应用。借助平行透视的原理，我们可以增强人工视觉的能力，更好的表现三维空间，以及深入理解空间和物体之间的关系。

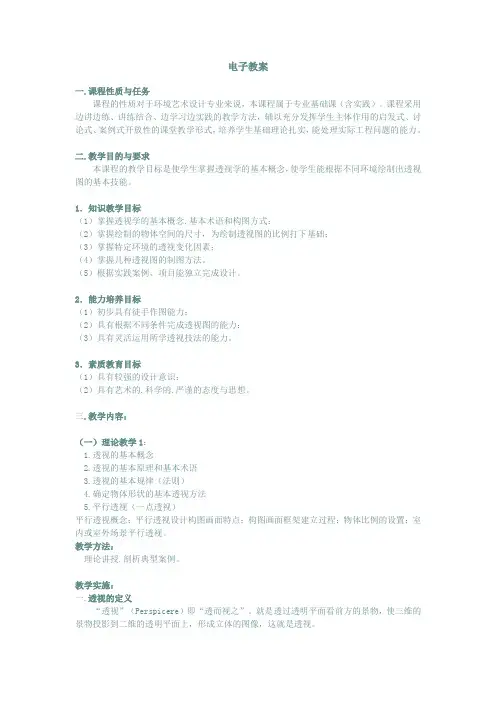

电子教案

一.课程性质与任务

课程的性质对于环境艺术设计专业来说，本课程属于专业基础课（含实践）。课程采用边讲边练、讲练结合、边学习边实践的教学方法，辅以充分发挥学生主体作用的启发式、讨论式、案例式开放性的课堂教学形式，培养学生基础理论扎实，能处理实际工程问题的能力。

二.教学目的与要求

本课程的教学目标是使学生掌握透视学的基本概念，使学生能根据不同环境绘制出透视图的基本技能。

1．知识教学目标

（1）掌握透视学的基本概念.基本术语和构图方式；

（2）掌握绘制的物体空间的尺寸，为绘制透视图的比例打下基础；

（3）掌握特定环境的透视变化因素；

（4）掌握几种透视图的制图方法。

（5）根据实践案例、项目能独立完成设计。

2．能力培养目标

（1）初步具有徒手作图能力；

（2）具有根据不同条件完成透视图的能力；

（3）具有灵活运用所学透视技法的能力。

3．素质教育目标

（1）具有较强的设计意识；

（2）具有艺术的.科学的.严谨的态度与思想。

三.教学内容：

（一）理论教学1：

1.透视的基本概念

2.透视的基本原理和基本术语

3.透视的基本规律（法则）

4.确定物体形状的基本透视方法

5.平行透视（一点透视）

平行透视概念；平行透视设计构图画面特点；构图画面框架建立过程；物体比例的设置；室内或室外场景平行透视。

教学方法：

理论讲授.剖析典型案例。

教学实施：

一.透视的定义

“透视”（Perspicere）即“透而视之”。就是透过透明平面看前方的景物，使三维的景物投影到二维的透明平面上，形成立体的图像，这就是透视。

二.透视三要素

透视学是研究如何把看到的立体的景物转换成平面的透视图，即研究在平面上进行立体造型规律的。而要在平面上取得立体的透视图非要借助假定的“画面”不可。因为透视图形是视线（眼睛到景物之间的连线）通过画面是留下的轨迹。物体的大小.画面离眼睛的远近以及眼睛对物体的角度都将决定透视图形的变化。

（1）视点E：视者眼睛的位置。

（2）停点S：视点在基面上的垂直落点。又叫立点。

（3）画面PP：作画时假设竖在物体前面的透明平面，平行于画者的颜面，垂直于中视线。

（4）画幅P：在60°视角的视圈线范围以内选取的一块作画面积。

（5）中视线CVR:视点到画面的垂直连线，是视域圆锥的中轴线。又叫中心视线。

（6）主点CV：中视线与画面的垂直交点。又叫视点、心点。

（7）视垂线CL：过视心所作的视平线的垂线。又叫中心线。

（8）视平面HP：视平线所在的水平面。

（9）地平线HL：过视心所作的水平线，或者说地平面尽头与天空交界的水平线。也叫视平线。

（10）视高H：视点到停点得垂直距离。

（11）视距VD：视点到视心的垂直距离。

（12）视线SL：视点到物体上各点的连线。

（13）视角SA：任意两条视线与视点构成的夹角，绘画中采用的视角不超过60°。

（14）视域VT：从视点看出去的60°空间范围。在此范围内的视域成为正常视域。

（15）视向VD:作画时所看的方向，分为平视、俯视、仰视三种。

（16）基面GP:物体所在的平面，也使停点所在的面。

（17）基线GL：画面与基面的交接线。

（18）灭点V：不平行于画面的直线无限远的投影点。又叫消失点、消点。

（19）距点D：在视平线上视心左右两边的两个点。距点到主点的长度等于视距。

（20）天点AH：在视平线以上的灭点。

（21）地点BH：在视平线一下的灭点。

（22）余点R：成角透视在视平线上，除距点和心点以外的其他灭点。

（23）真高线：在透视图中能反映物体或空间真实高度的尺寸线。

（24）原线：与画面平行的线。

（25）变线：与画面不平行的线。

透视学原理

透视学是一门研究人眼观察物体时产生透视效果原理的学科。它揭示了光线在通过透视点后发生弯曲并最终汇聚于人眼的规律。透视学的基本原理包括以下几点：

1. 视角：透视学认为，人眼观察物体时所处的位置和角度是产生透视效果的前提条件。观察物体的视角不同，会导致所看到的透视效果有所差异。

2. 透视点：透视学通过研究发现，当物体以一定角度相对于观察者位置摆放时，会产生一个特殊的点，称为透视点。透视点是透视效果产生的关键，从这个点发出的光线在传播过程中会发生折射，并最终汇聚于人眼。

3. 远近关系：透视学认为，离观察者远的物体看起来较小，离观察者近的物体看起来较大。这是因为远离观察者的物体所发出的光线会经过较长的传播距离，因此光线的弯曲程度较大，最终汇聚到人眼时形成的图像较小。

4. 交点关系：透视学还研究了物体在透视点对应位置的交点关系。当多个平行线条远离观察者，延伸至透视点时，它们会在透视点处相交，形成一点。这一点被称为消失点，对应于物体的无线延伸方向。

透视学原理的研究帮助人们更准确地观察和绘制物体的透视效果。无论是绘画、建筑设计还是摄影等领域，透视学都具有重要的应用价值。通过深入理解透视学原理，人们可以更好地表现物体的立体形态和空间感，使观者在视觉上得到更真实的体验。
