AIX双网卡配置

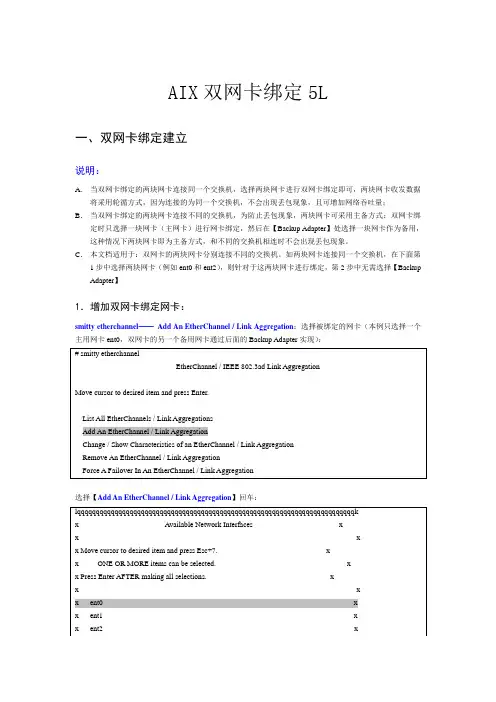

AIX双网卡绑定5L

一、双网卡绑定建立

说明：

A． 当双网卡绑定的两块网卡连接同一个交换机，选择两块网卡进行双网卡绑定即可，两块网卡收发数据将采用轮循方式，因为连接的为同一个交换机，不会出现丢包现象，且可增加网络吞吐量；

B． 当双网卡绑定的两块网卡连接不同的交换机，为防止丢包现象，两块网卡可采用主备方式：双网卡绑定时只选择一块网卡（主网卡）进行网卡绑定，然后在【Backup Adapter】处选择一块网卡作为备用，这种情况下两块网卡即为主备方式，和不同的交换机相连时不会出现丢包现象。

C． 本文档适用于：双网卡的两块网卡分别连接不同的交换机。如两块网卡连接同一个交换机，在下面第1步中选择两块网卡（例如ent0和ent2），则针对于这两块网卡进行绑定，第2步中无需选择【Backup

Adapter】

1．增加双网卡绑定网卡：

smitty etherchannel—— Add An EtherChannel / Link Aggregation：选择被绑定的网卡（本例只选择一个主用网卡ent0，双网卡的另一个备用网卡通过后面的Backup Adapter实现）：

# smitty etherchannel

EtherChannel / IEEE 802.3ad Link Aggregation

Move cursor to desired item and press Enter.

List All EtherChannels / Link Aggregations

Add An EtherChannel / Link Aggregation

Change / Show Characteristics of an EtherChannel / Link Aggregation

Remove An EtherChannel / Link Aggregation

Force A Failover In An EtherChannel / Link Aggregation

AIX双机热备配置

AIX双机热备配置

1 设置心跳线

#smitty tty

选择增加一个心跳线

选择第3 口 设定Port Number=[ 0 ]

检查心跳线设置是否正常，双机屏幕显示应一致， 2 配置网卡

#smitty tcpip

选择该机上的两块网卡

如不知道是何两个网卡，可通过以下命令来查看 从上可看出所用的网卡分别为ent1和ent2两块千兆网卡在其中的一块ent2 上创建STANDBY网卡：如下并回车

在其中的一块ent1 上创建SVC网卡：如下并回车 在SVC 网卡上绑定另外一个BOOT的IP地址：192.168.70.12

#smitty tcpip

选中SVC那块网卡，改主机名为TGHPSVR1（去掉后面的“_SVR”），Start Now 改为Yes，

回车确定。

两机都类似相同操作。(192.168.70.11) 3 设置双机热备 #smitty hacmp

3.1设置Cluster Topology

可随便取一个名称

3.1.2选择Configure Nodes

Node Names要设为与主机名不同，为便于标识，可根据其对大小写的敏感性，用主机名的小写字母来命名。

同样把另一台机子依此方法配完

3.1.5选择Synchronize Cluster Topology，进行同步 3.2配置Cluster Resources

3.2.1Define Resource Groups

上面的Tghpsvr1和Tghpsvr2的先后顺序决定了双机中主机和备机的定义。

3.2.2Define Application Servers

服务名可随便取，双机的起动脚本和停止脚本指到相应的位置

3.2.3Change/Show Resources/Attributes for a Resource Group

3.2.4Synchronize Cluster Resources资源同步

模板编号：UEC/D-TSC-0014-1210

AIX系统的多网卡绑定 文档密级：普通公开

资料编码 针对产品 AIX

使用对象 技术支持工程师 版本 通用

编写部门 技术服务中心 资料版本 V1.0

拟制： 葛承平 日期： 2012-12

审核： 日期：

批准： 日期：

北京荣之联科技股份有限公司

版权所有侵权必究安装实施及故障解决方案文档密级：普通公开

1荣之联机密，未经许可不得扩散

一、 文档密级

普通公开

二、 文档ID

三、 TASK ID / CASE ID

T013555 C012754

四、 文档名称

AIX系统下的双网卡绑定

五、 文档摘要

AIX 双网卡

六、 更新/编写日期

2012-12-12

七、 涉及产品

AIX 6.1

八、 涉及技术方面

AIX

九、 参考文档名称

十、 【问题简要描述】

1. AIX系统的双网卡主备问题

十一、 【原始问题或故障信息】

AIX下的单网卡故障影响系统业务正常运行。希望配置成类似Solaris下面的IPMP模式解决此问题。

十二、 【问题分析及原因】

AIX下的单网卡故障影响系统业务正常运行。希望配置成类似Solaris下面的IPMP模式解决此问题。

安装实施及故障解决方案文档密级：普通公开

2荣之联机密，未经许可不得扩散 十三、 【如何解决或临时解决或不能解决】

AIX双网卡绑定支持多种模式，双Active或者Active/Standby模式，我们这里主要讨论主备模式的配置。双活的配置类似，要在交换机打开相关协议（802.3ad）。

active/standby模式，这样的模式下，一个网卡接到主交换机，一个网卡接到备用交换机，当active通道失效的时候，自动切换到standby通道，当主通道恢复正常的时候，再自动切换到主通道（这里是否切换回去，是可以配置的）。这种方式最大的好处就是可以防止交换机的故障。

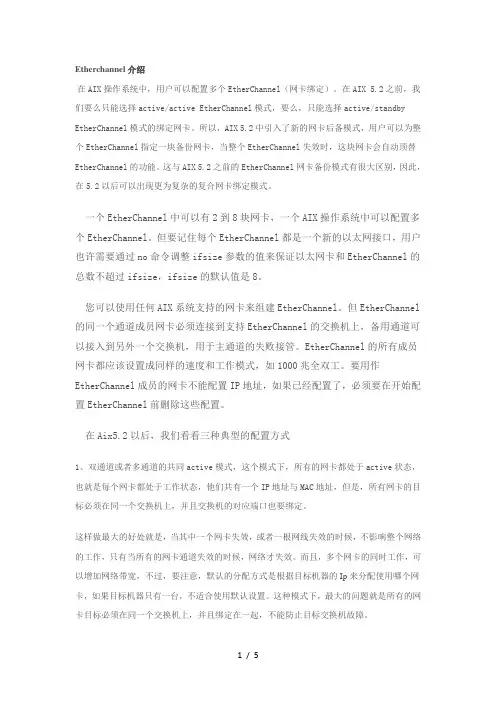

1 / 5 Etherchannel介绍

在AIX操作系统中，用户可以配置多个EtherChannel（网卡绑定）。在AIX 5.2之前，我们要么只能选择active/active EtherChannel模式，要么，只能选择active/standby

EtherChannel模式的绑定网卡。所以，AIX 5.2中引入了新的网卡后备模式，用户可以为整个EtherChannel指定一块备份网卡，当整个EtherChannel失效时，这块网卡会自动顶替EtherChannel的功能。这与AIX 5.2之前的EtherChannel网卡备份模式有很大区别，因此，在5.2以后可以出现更为复杂的复合网卡绑定模式。

一个EtherChannel中可以有2到8块网卡，一个AIX操作系统中可以配置多个EtherChannel。但要记住每个EtherChannel都是一个新的以太网接口，用户也许需要通过no命令调整ifsize参数的值来保证以太网卡和EtherChannel的总数不超过ifsize，ifsize的默认值是8。

您可以使用任何AIX系统支持的网卡来组建EtherChannel。但EtherChannel的同一个通道成员网卡必须连接到支持EtherChannel的交换机上，备用通道可以接入到另外一个交换机，用于主通道的失败接管。EtherChannel的所有成员网卡都应该设置成同样的速度和工作模式，如1000兆全双工。要用作EtherChannel成员的网卡不能配置IP地址，如果已经配置了，必须要在开始配置EtherChannel前删除这些配置。

在Aix5.2以后，我们看看三种典型的配置方式

1、双通道或者多通道的共同active模式，这个模式下，所有的网卡都处于active状态，也就是每个网卡都处于工作状态，他们共有一个IP地址与MAC地址，但是，所有网卡的目标必须在同一个交换机上，并且交换机的对应端口也要绑定。
