慕热电厂冷却塔余热画
一、前言 技术篇
收供暖 圜检测筠纷桥
口辽宁省建设科学研究院有限责任公司朱宝旭王庆辉王炳希徐向飞
２０１６年１０月 为推动我国碳排放２０３０年左右达到峰值并争取
尽早达峰，国务院出台了《”十三五”控制温室气体排放工作方
案》 （国发Ｅ２Ｏｌ６］６１号） 《方案》提出“到２０２０年．单位国
内生产总值二氧化碳排放Ｉ；Ｐ＿，２０１５年下降１８％ 碳排放总量得到有
效控制” 《方案》要求辽宁省“十三五 期间碳排放强度下降
１８％。２０１ ７年４月 为贯彻落实国务院文件精神，辽宁省人民政
府印发了《“十三五 节能减排综合工作实施方案》 （辽政发
（２０１７］２１号） 文件提出到２０２０年，全省能源消费增量控制
在３５５０万吨标准煤以内．同时要求进一步强化建筑节能并鼓励
利用太阳能、浅层地热能、空气热能．工业余热等解决建筑用
能需求。
最大限度的提高能源利用效率，合理利用清洁能源供暖．降
低建筑能耗，是实现辽宁省碳排放尽早达峰的重要途径之一。目
前 辽宁省太阳能、浅层地热能等可再生能源建筑应用项目已经
取得了快速的发展 有效抑制了建筑能耗快速增长的趋势 取得
了显著的成绩。在工业余热回收领域，许多企业已进行了大量的
探索和实践，如本钢、鞍钢 凌钢等大型钢铁企业均已建设了余
热回收供暖项目．同时 越来越多的热电厂冷却塔余热回收供暖
项目也已建设完成．这些项目取得了显著的节能效果。
本文通过对某热电厂冷却塔余热回收供暖项目的检测与分
析。在验证该项目节能效果的同时．力求为推动辽宁省清洁能源
供暖提供一些参考。
二、项目概况
图１抽凝汽式机组系统原理图
该热电厂主要以电力、热力生产、销售及能源开发为主．是
个热电联产型的地方热电企业。现有三台１．２兆瓦发电机组（其
中两台双抽凝汽式和一台抽背式汽轮机组） 年发电能力２ ２１＂Ｚ，千
ＤＯＩ：１０．１６１１８；／＿ｉ。ｃｎｋｉ．．ｉｓｋ，ｉ．２０１７．１０．００７ 瓦时 供热能力１４００万平方米。
区域供热２０１７．２期
热电厂供暖系统供回水温度的选择
中国电力工程顾问集团有限公司 康 慧
中国电力工程顾问集团东北电力设计院有限公司 郭晓克赵连东 杨 光
中国电力‘工程顾问集团西北电力设计院有限公司 白锋军
【摘 要】热电厂供暖系统供、回水温度是影响热电厂供暖系统运行效益的重要
设计基准参数。本文探讨热电厂供暖供回水温度的选择问题。
【关键词】供回水温度基准设计参数吸收式热泵选择原则 运行数据
ＤＯＩ编码：１０．１６６４１￣．ｃｎｋｉ．ｃｎ １ １—３２４１／ｔｋ．２０１７．０２．０１２
０ 引言
热电厂供暖系统供回水温度是热电厂集
中供热项目的重要设计基准参数．供回水温
度的选择关系到热网输送能力、管网水力计
算、管网定压、管网保温、热电厂供热能力、热
网首站设备选择、余热利用等技术问题，并影
响热电厂经济运行和热网投资 本文将探讨
热电厂供暖系统供回水温度选择问题
１现行设计标准的规定
与热电厂供暖系统供、回水温度选择有关
的是建筑行业设计标准（ＣＪＪ３４—２０１０）《城镇供
热管网设计规范》中的第４．２．１条和第４－２．２条。
１．１ 第４．２．１条
该条款规定：热水供热管网最佳设计供、
回水温度．应结合具体工程条件，考虑热源、
供热管线、热用户系统等方面的因素，进行技
术经济比较确定
本条是热水供热管网最佳供热介质温度
的确定原则
当热水热力网以热电厂为热源时．热量
由汽轮机组抽（排）汽供给，因而最佳供、回水
温度的确定涉及热电联产的经济性问题 提
高供水温度．就要相应提高汽轮机抽汽压力．
一６６一 蒸汽在汽轮发电机内变为电能的焓降就要减
少．使供热发电量降低。对节约燃料不利；但
提高供水温度．却减小了热力网设计流量和
相应的管径，降低了热力网的投资、电耗以及
用户设备费用。因此，存在一个最佳供、回水
温度的选择问题
１．２第４．２．２条第一款
其规定：当不具备条件进行最佳供、回水
热力发电厂
第一章
1、发电厂有哪些主要的热经济性指标？
主要热经济性指标有：能耗量（汽耗量，热耗量，煤耗量）和能耗率（汽耗率，热耗率，煤耗率）以及效率。
2、蒸汽初参数对电厂热经济性有什么影响？提高蒸汽初参数受到哪些限制？为什么？
对汽轮机绝对内效率的影响，提高蒸汽初参数对大容量汽轮机可提高设备热经济性，对小容量汽轮机则降低。
1）提高蒸汽初温，可使汽轮机的相对内效率ηri和理想循环热效率ηt都提高，故提高蒸汽初温可使汽轮机的绝对内效率ηi提高。提高蒸汽初压，对汽轮机绝对内效率的影响取决于理想循环热效率和相对内效率的大小。随着初压的提高，若理想循环热效率的增加大于相对内效率的降低，那么随着初压的提高，汽轮机的绝对内效率是增加的，否则是下降的。
2）提高蒸汽初温受动力设备材料强度的限制；提高蒸汽初压受汽轮机末级叶片容许的最大湿度的限制。
3、降低汽轮机的排气参数对机组热经济性有何影响？影响排汽压力的因素有哪些？
1）在极限背压以上，随着排汽压力的降低，热经济性也提高
2）汽轮机的排汽压力对应于排汽饱和温度相应的压力，在运行中它的大小取决于冷却水的进口温度，冷却水量的大小，冷却水管的清洁度和换热面积。
（蒸汽终参数对电厂经济性影响：1）降低蒸汽终参数Pc将使循环放热过程的平均温度降低，理想循环热效率将随着排汽压力Pc的降低而增加，降低排气压力Pc使汽轮机比内功Wi增加，理想循环热效率增加。
2）排汽压力Pc降低，对汽轮机相对内效率不利，在极限背压以上，随着排汽压力Pc的降低热经济性是提高的。）
4、蒸汽中间再热的目的是什么？
减少排汽湿度；改善汽轮机末几级叶片的 工作条件；提高汽轮机的相对内效率；在发电机组输出功率不变时可减少汽轮机总汽耗量；能够采用更高的蒸汽初压，增大单机容量。
5、再热对回热机组热经济性有什么影响？
再热对回热经济性的影响：再热增加了蒸汽过热度，增加了不可逆传热损失，从而削弱了回热的热经济性，再热使回热抽汽的温度和焓值都提高了，使回热抽汽量减少，回热抽汽做功减少，凝汽流做功相对增加，冷源损失增加，热效率较无再热机组稍低，再热对回热分配的影响主要反映在锅炉给水温度和再热后一级抽汽压力的选择上。
第３６卷第ｌ７期 ２ ０ １ ０年６月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ ＶｏＩ．３６ Ｎｏ．１７ Ｊｕｎ．２０１０ ・１８５・
文章编号：１００９—６８２５（２０１０）１７—０１８５．０２

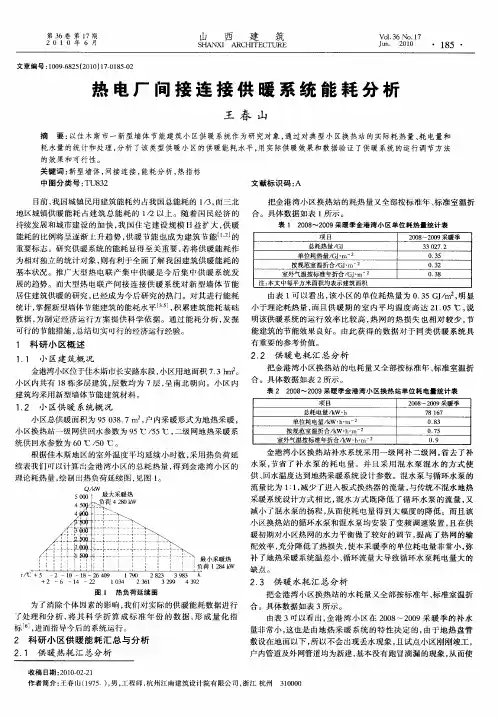

热电厂间接连接供暖系统能耗分析
王春山
摘要：以佳木斯市一新型墙体节能建筑小区供暖系统作为研究对象，通过对典型小区换热站的实际耗热量、耗电量和 耗水量的统计和处理，分析了该类型供暖小区的供暖能耗水平，用实际供暖效果和数据验证了供暖系统的运行调节方法
的效果和可行性。
关键词：新型墙体，间接连接，能耗分析，热指标
中图分类号：ＴＵ８３２ 文献标识码：Ａ
目前，我国城镇民用建筑能耗约占我国总能耗的１／３，而三北 地区城镇供暖能耗占建筑总能耗的１／２以上。随着国民经济的
持续发展和城市建设的加快，我国住宅建设规模日益扩大，供暖 能耗的比例将呈逐渐上升趋势，供暖节能也成为建筑节能＿１．２ Ｊ的
重要标志。研究供暖系统的能耗显得至关重要，若将供暖能耗作
为相对独立的统计对象，则有利于全面了解我国建筑供暖能耗的
基本状况。推广大型热电联产集中供暖是今后集中供暖系统发
展的趋势。而大型热电联产间接连接供暖系统对新型墙体节能 居住建筑供暖的研究，已经成为今后研究的热门。对其进行能耗 统计，掌握新型墙体节能建筑的能耗水平ｌ３ ］，积累建筑能耗基础
数据，为制定经济运行方案提供科学依据。通过能耗分析，发掘
可行的节能措施，总结切实可行的经济运行经验。
１科研小区概述
１．１ 小区建筑概况
金港湾小区位于佳木斯市长安路东段，小区用地面积７．３｜Ｈ１ 。
小区内共有１８栋多层建筑，层数均为７层，呈南北朝向。小区内 建筑均采用新型墙体节能建筑材料。
１．２小区供暖系统概况
小区总供暖面积为９５ ０３８．７ ｍ２，户内采暖形式为地热采暖，
小区换热站一级网供回水参数为９５℃／５５℃，二级网地热采暖系 统供回水参数为６０℃／５０℃。
