喷砂机工作原理

喷砂机工作原理

喷砂机是一种常用于表面处理的设备，可以对各种材料的表面进行清理、去除污垢、氧化层和涂层等工作。其工作原理主要涉及压缩空气、磨料和喷射嘴。

1. 压缩空气系统：

喷砂机的工作原理首先涉及到压缩空气系统。通过空气压缩机产生的高压空气，经过管道输送到喷砂机中。压缩空气的压力和流量大小会影响到喷砂机的工作效果和速度。

2. 磨料供给系统：

喷砂机的磨料供给系统是将磨料送入喷射嘴进行喷射的关键部分。磨料可以是各种颗粒状的材料，如石英砂、铝砂、玻璃颗粒等。在喷砂机中，磨料通过重力或压力从磨料箱中输送到喷射嘴。

3. 喷射嘴：

喷射嘴是喷砂机中起到喷射磨料的作用的部件。喷射嘴通常由耐磨材料制成，如陶瓷、硬质合金等。磨料经过喷射嘴的高速喷射，产生的冲击力和摩擦力能够将材料表面的污垢和涂层去除。

4. 工作过程：

喷砂机的工作过程主要包括以下几个步骤：

a. 开启压缩空气系统，通过空气压缩机产生高压空气。

b. 打开磨料供给系统，将磨料输送到喷射嘴。

c. 调整喷砂机的喷射角度和喷射距离，使其适应不同工作需求。 d. 按下喷砂机的启动按钮，开始喷射磨料。喷砂机会产生高速喷射的磨料流，冲击并清理材料表面。

e. 喷砂机可以通过调节压缩空气和磨料供给系统的参数，以及喷射嘴的角度和距离，来控制喷射的速度和效果。

喷砂机的工作原理主要依靠磨料的高速喷射，通过冲击和摩擦的作用，清理和处理材料表面。喷砂机广泛应用于金属加工、汽车维修、建筑装修等领域，能够有效地去除污垢、氧化层和涂层，提高材料表面的粗糙度和附着力，为后续工艺提供良好的准备。

喷砂机结构及工作原理（一）2024

喷砂机结构及工作原理（一）

引言概述：喷砂机是一种用于表面处理的设备，广泛应用于金属加工、汽车修复、建筑装饰等行业。本文将介绍喷砂机的结构及其工作原理。一、喷砂机的结构

1. 喷砂机壳体：喷砂机的外壳通常由耐磨材料制成，能够抵御高速喷射材料的冲击。

2. 压缩空气系统：喷砂机依靠压缩空气产生高速喷射流动，该系统主要包括压缩机、空气压缩罐和空气管道。

3. 喷砂嘴：喷砂嘴是实施喷射作业的关键部件，通常由硬质合金材料制成，具有耐磨耐腐蚀的特性。

4. 喷砂室：喷砂室是喷砂机的核心组成部分，内部设有输送系统和过滤装置，用于控制和过滤喷射材料。

5. 控制系统：喷砂机配备了一套先进的控制系统，能够实现喷砂参数的调整和操作的便捷性。二、喷砂机的工作原理

1. 喷砂媒介：喷砂机使用的喷砂媒介通常是石英砂、钢丸或玻璃颗粒等，通过压缩空气加速射出。

2. 喷砂过程：喷砂机将喷砂媒介通过喷砂嘴射向被处理物体的表面，通过高速冲击和磨擦，去除表面的污垢和氧化层。

3. 喷砂效果：喷砂机可以同时实现清洁和加工效果，对表面的粗糙度和光洁度有明显提高。喷砂机结构及工作原理（一）2024

4. 喷砂速度控制：喷砂机的喷射速度可以通过调整压缩空气量和喷砂媒介流量来实现。

5. 安全性保障：喷砂机在工作过程中，应当配备相应的防护设施，以保障操作人员的安全。总结：喷砂机是一种常见的表面处理设备，通过高速喷射媒介对工件表面进行清洁和加工。其结构包括喷砂机壳体、压缩空气系统、喷砂嘴、喷砂室和控制系统等部件。喷砂机的工作原理是利用压缩空气将喷砂媒介加速喷射到工件表面，通过冲击和磨擦去除污垢和氧化层。喷砂机具有调整喷射速度的能力，可以实现不同需求下的喷砂效果。在使用喷砂机时需注意安全，确保操作人员的安全性。

本文由徐州九正机械制造有限公司整理发布

手动喷砂机的设计与工作原理

一.手动喷砂机用途:

手动喷砂机是百通机械喷砂机家族中的一款,专用于小批量产品(重量小于20kg)工件外表面湿喷砂处理，达到表面光饰、清除毛刺、氧化皮等要求，亦可用于电镀前处理,如有其它的特别要求,需要重新设计手动湿喷砂机。

二、工作原理：

本机采用吸入式喷砂，即利用压缩空气负压将机内磨液贮箱里的砂水混合料通过输砂管吸入喷枪内，然后随压缩空气流由喷嘴高速射到工件表面，达到湿喷砂加工目的。

三、喷砂特点：

1．砂液循环使用，耗砂低，喷嘴磨耗小，成本低。

2．密闭性佳，不会产生粉尘污染。

3．操作简单，故障少、密闭式空间，噪音低。

4．具窗口清洗功能，使用时视线佳。

5．不锈钢制之机身，经久耐用。

6．配备清水清洗枪，可手动清洗工件。

7．工作区域内设置有过滤网，目的是为了防止工人在上班工作时不小心或者由于机器故障的原因，较大杂物掉入高压砂泵槽内，损坏高压砂泵的叶片，造成不应有的损失而影响正常的生产。

四、加工范围：

适用于贵公司小批量产品(每次加料约15～20kg)表面湿喷砂。 本文由徐州九正机械制造有限公司整理发布

五、喷砂介质：46#～120#白刚玉、棕刚玉、玻璃珠等多种砂料。

六、加工效率：

使用φ8mm喷嘴时，理论喷砂效率约2～3m2/分钟，实际喷砂效率以产品喷砂效果定。

七、喷砂加工流程：

本机喷砂加工时，工人只进行开关机的操作和装入工件的工作，其余完全由机器完成,其工作程序如下：

1．喷砂前，工人应检查机舱底部的磨液是否全部将砂泵的叶轮淹没，水和砂料的比例是否符合喷砂的工艺要求，然后打开总电源开关，启动照明开关，启动排雾风扇。

2．喷砂前工人将一定量的工件放入机舱内(工件放入量由加工工件的大小而定，最重≤20kg)后关闭舱门。

3．启动主机电源，操作者用手握牢喷枪，然后用脚踩住气囊开关启动喷枪，用喷枪按所需角度方位对工件进行喷砂。

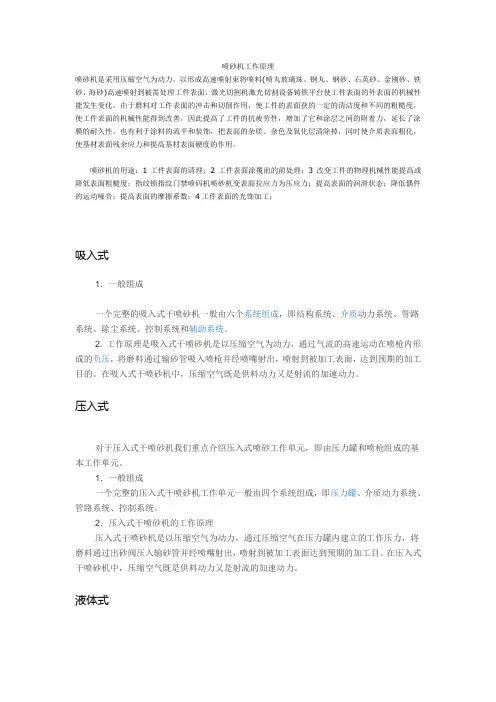

喷砂机工作原理

喷砂机是采用压缩空气为动力，以形成高速喷射束将喷料(喷丸玻璃珠、钢丸、钢砂、石英砂、金刚砂、铁砂、海砂)高速喷射到被需处理工件表面，激光切割机激光切割设备铸铁平台使工件表面的外表面的机械性能发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获的一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰，把表面的杂质、杂色及氧化层清除掉，同时使介质表面粗化，使基材表面残余应力和提高基材表面硬度的作用。

喷砂机的用途：1工件表面的清理；2工件表面涂覆前的前处理；3改变工件的物理机械性能提高或降低表面粗糙度；指纹锁指纹门禁喷码机喷砂机变表面拉应力为压应力；提高表面的润滑状态；降低偶件的运动噪音；提高表面的摩擦系数；4工件表面的光饰加工；

吸入式

1．一般组成

一个完整的吸入式干喷砂机一般由六个系统组成，即结构系统、介质动力系统、管路系统、除尘系统、控制系统和辅助系统。

2. 工作原理是吸入式干喷砂机是以压缩空气为动力，通过气流的高速运动在喷枪内形成的负压，将磨料通过输砂管吸入喷枪并经喷嘴射出，喷射到被加工表面，达到预期的加工目的。在吸入式干喷砂机中，压缩空气既是供料动力又是射流的加速动力。

压入式

对于压入式干喷砂机我们重点介绍压入式喷砂工作单元，即由压力罐和喷枪组成的基本工作单元。

1．一般组成

一个完整的压入式干喷砂机工作单元一般由四个系统组成，即压力罐、介质动力系统、管路系统、控制系统。

2．压入式干喷砂机的工作原理

压入式干喷砂机是以压缩空气为动力，通过压缩空气在压力罐内建立的工作压力，将磨料通过出砂阀压入输砂管并经喷嘴射出，喷射到被加工表面达到预期的加工目。在压入式干喷砂机中，压缩空气既是供料动力又是射流的加速动力。

液体式 液体喷砂机相对于干式喷砂机来说，最大的特点就是很好地控制了喷砂加工过程中粉尘污染，改善了喷砂操作的工作环境。下面将对液体喷砂机的结构组成和工作原理进行详细地介绍。
