喷砂机的工作原理

干冰喷砂机工作原理

一、引言

干冰喷砂机是一种环保、高效的表面处理设备，广泛应用于工业、航空、汽车、模具等多个领域。它利用干冰颗粒对工件表面进行喷射，以达到清洁、去除毛刺、强化表面等效果。本文将详细介绍干冰喷砂机的工作原理，包括干冰生成、喷砂过程、工件冷却和表面处理等方面。

二、干冰生成

干冰喷砂机中的干冰生成是利用液态二氧化碳在常温下蒸发，直接转化为气态的原理实现的。在干冰生成过程中，液态二氧化碳经过雾化系统转化为细小的液滴，然后在低温环境下迅速蒸发，形成固态干冰颗粒。这些干冰颗粒经过喷砂机的加速系统，以高速喷射到工件表面。

三、喷砂过程

喷砂过程是干冰喷砂机的主要工作环节之一。在喷砂过程中，干冰颗粒以极高的速度撞击工件表面，通过物理冲击力去除表面的污渍、锈迹、毛刺等杂质。由于干冰颗粒在撞击后立即融化成气态，因此不会对工件造成损伤或污染，同时可以保证工件表面的光洁度。

四、工件冷却

在喷砂过程中，工件受到高温和摩擦作用，可能导致工件局部温度升高。为了保护工件不被高温损伤，干冰喷砂机配备了冷却系统。该系统通过循环冷却液将工件表面热量带走，防止工件局部过热和热变形，保证了工件的性能和使用寿命。 五、表面处理

干冰喷砂机通过物理冲击和冷却作用，实现对工件表面的处理。在表面处理过程中，干冰颗粒的撞击能够清除工件表面的污渍、锈迹和毛刺，同时增强表面的光洁度。此外，干冰喷砂机还可以对工件表面进行强化处理，提高其硬度和耐磨性。这种表面处理方法具有高效、环保和节约成本等优点，被广泛应用于各种工业领域。

六、结论

干冰喷砂机作为一种高效、环保的表面处理设备，具有广泛的应用前景。它利用液态二氧化碳生成干冰颗粒，通过喷砂过程对工件表面进行清洁、去除毛刺和强化处理。同时，配备的冷却系统可以有效地保护工件免受高温损伤。在实际应用中，应根据不同的处理需求选择合适的干冰喷砂机型号和参数，以实现最佳的处理效果。随着工业领域对环保和节能要求的不断提高，干冰喷砂机的应用将越来越广泛，为实现可持续发展作出重要贡献。

喷砂工艺的主要原理

1. 磨料撞击的力学效应

喷砂机通过喷射磨料粒子对材料表面进行冲刷。磨料粒子在高速喷射过程中，具有较高的动能和动量，当撞击到材料表面时，会产生巨大的力量，形成磨损和拓展。该力量的大小取决于磨料粒子的形状、尺寸、密度和速度等因素。

2. 磨料与材料间的摩擦作用

磨料粒子在撞击材料表面时，与其表面形成摩擦。磨料与材料间的摩擦作用会导致磨料粒子在材料表面相互摩擦，磨掉表面的粗糙颗粒和毛刺，从而使表面变得平滑。摩擦作用还可以使磨料粒子嵌入到材料表面中，从而提高表面硬度，改善耐磨性。

3. 磨料颗粒间的相互作用

在喷砂工艺中，磨料粒子会在高速喷射过程中产生相互作用。由于磨料间摩擦的作用，磨料颗粒之间会产生碰撞、摩擦和旋转等相互作用，从而使磨料颗粒之间的形状和大小发生变化。这些变化会直接影响磨料拓展和冲刷效果。

4. 喷砂工艺参数的调节

喷砂工艺需要借助不同的工艺参数来调节磨料粒子的速度、流量、压力、粒度等，以达到最佳的加工效果。这些参数的调节可以改变磨料粒子的运动规律、分布情况，从而影响喷砂过程中磨料对材料表面的冲击和磨损强度。

喷砂工艺的主要原理是利用喷砂机将高速喷射的磨料粒子对材料表面进行冲刷，借助磨料撞击的力学效应、磨料与材料间的摩擦作用、磨料颗粒间的相互作用以及调节喷砂工艺参数等方式，从而达到表面去污、除杂、美化、磨光等加工效果的目的。1. 高效性

喷砂工艺具有高效的处理速度和效率。喷砂机可以在短时间内对大面积材料表面进行均匀冲刷，从而实现一次性处理的效果，节省了时间和成本。

2. 耐用性

喷砂处理的表面具有较高的耐磨性和耐腐蚀性。由于处理过程中磨料颗粒与材料表面形成嵌入和压入，使得表面硬度增加，耐磨性和耐腐蚀性也随之提高。

3. 美观性

喷砂工艺可以实现不同程度的去污、除杂、美化和磨光等加工效果，使得材料表面更加光滑平整、美观舒适。 4. 环境保护

喷砂机结构及工作原理（一）2024

喷砂机结构及工作原理（一）

引言概述：喷砂机是一种用于表面处理的设备，广泛应用于金属加工、汽车修复、建筑装饰等行业。本文将介绍喷砂机的结构及其工作原理。一、喷砂机的结构

1. 喷砂机壳体：喷砂机的外壳通常由耐磨材料制成，能够抵御高速喷射材料的冲击。

2. 压缩空气系统：喷砂机依靠压缩空气产生高速喷射流动，该系统主要包括压缩机、空气压缩罐和空气管道。

3. 喷砂嘴：喷砂嘴是实施喷射作业的关键部件，通常由硬质合金材料制成，具有耐磨耐腐蚀的特性。

4. 喷砂室：喷砂室是喷砂机的核心组成部分，内部设有输送系统和过滤装置，用于控制和过滤喷射材料。

5. 控制系统：喷砂机配备了一套先进的控制系统，能够实现喷砂参数的调整和操作的便捷性。二、喷砂机的工作原理

1. 喷砂媒介：喷砂机使用的喷砂媒介通常是石英砂、钢丸或玻璃颗粒等，通过压缩空气加速射出。

2. 喷砂过程：喷砂机将喷砂媒介通过喷砂嘴射向被处理物体的表面，通过高速冲击和磨擦，去除表面的污垢和氧化层。

3. 喷砂效果：喷砂机可以同时实现清洁和加工效果，对表面的粗糙度和光洁度有明显提高。喷砂机结构及工作原理（一）2024

4. 喷砂速度控制：喷砂机的喷射速度可以通过调整压缩空气量和喷砂媒介流量来实现。

5. 安全性保障：喷砂机在工作过程中，应当配备相应的防护设施，以保障操作人员的安全。总结：喷砂机是一种常见的表面处理设备，通过高速喷射媒介对工件表面进行清洁和加工。其结构包括喷砂机壳体、压缩空气系统、喷砂嘴、喷砂室和控制系统等部件。喷砂机的工作原理是利用压缩空气将喷砂媒介加速喷射到工件表面，通过冲击和磨擦去除污垢和氧化层。喷砂机具有调整喷射速度的能力，可以实现不同需求下的喷砂效果。在使用喷砂机时需注意安全，确保操作人员的安全性。

本文由徐州九正机械制造有限公司整理发布

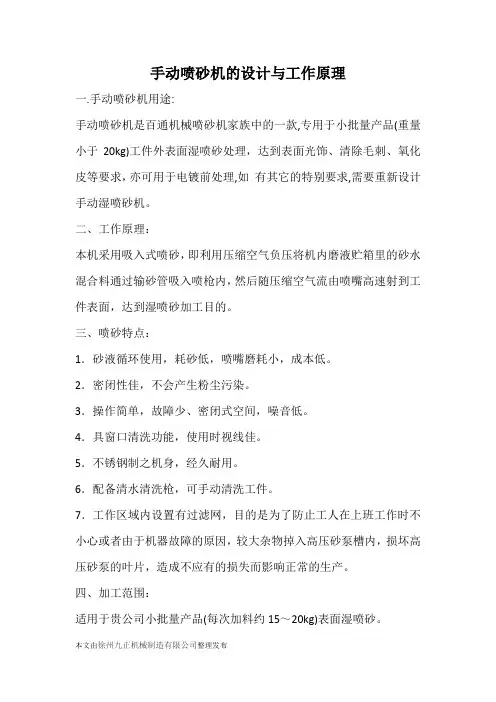

手动喷砂机的设计与工作原理

一.手动喷砂机用途:

手动喷砂机是百通机械喷砂机家族中的一款,专用于小批量产品(重量小于20kg)工件外表面湿喷砂处理，达到表面光饰、清除毛刺、氧化皮等要求，亦可用于电镀前处理,如有其它的特别要求,需要重新设计手动湿喷砂机。

二、工作原理：

本机采用吸入式喷砂，即利用压缩空气负压将机内磨液贮箱里的砂水混合料通过输砂管吸入喷枪内，然后随压缩空气流由喷嘴高速射到工件表面，达到湿喷砂加工目的。

三、喷砂特点：

1．砂液循环使用，耗砂低，喷嘴磨耗小，成本低。

2．密闭性佳，不会产生粉尘污染。

3．操作简单，故障少、密闭式空间，噪音低。

4．具窗口清洗功能，使用时视线佳。

5．不锈钢制之机身，经久耐用。

6．配备清水清洗枪，可手动清洗工件。

7．工作区域内设置有过滤网，目的是为了防止工人在上班工作时不小心或者由于机器故障的原因，较大杂物掉入高压砂泵槽内，损坏高压砂泵的叶片，造成不应有的损失而影响正常的生产。

四、加工范围：

适用于贵公司小批量产品(每次加料约15～20kg)表面湿喷砂。 本文由徐州九正机械制造有限公司整理发布

五、喷砂介质：46#～120#白刚玉、棕刚玉、玻璃珠等多种砂料。

六、加工效率：

使用φ8mm喷嘴时，理论喷砂效率约2～3m2/分钟，实际喷砂效率以产品喷砂效果定。

七、喷砂加工流程：

本机喷砂加工时，工人只进行开关机的操作和装入工件的工作，其余完全由机器完成,其工作程序如下：

1．喷砂前，工人应检查机舱底部的磨液是否全部将砂泵的叶轮淹没，水和砂料的比例是否符合喷砂的工艺要求，然后打开总电源开关，启动照明开关，启动排雾风扇。

2．喷砂前工人将一定量的工件放入机舱内(工件放入量由加工工件的大小而定，最重≤20kg)后关闭舱门。

3．启动主机电源，操作者用手握牢喷枪，然后用脚踩住气囊开关启动喷枪，用喷枪按所需角度方位对工件进行喷砂。
