光纤差动保护原理

光纤电流差动保护是一种基于克希霍夫基本电流定律的保护方式，它通过光纤传输通道实时传递采样数据，利用本地和对侧电流数据按相进行差动电流计算，从而判断是否发生区内故障并进行跳闸保护。相比于其他保护形式，光纤电流差动保护具有灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点。同时，由于两侧的保护装置没有电联系，提高了运行的可靠性。

光纤分相电流差动保护的典型构成如图1所示，其差动保护一般采用双斜率制动特性，以保证发生穿越故障时的稳定性。制动特性曲线采用不同的制动斜率，可以在小电流时提高灵敏度，在电流大时提高可靠性。当线路末端发生区外故障时，采用较高斜率的制动特性更为可靠。在光纤分相电流差动保护中，线路两侧电流大小相等方向相反时，差电流为零，反之则不为零，当满足电流差动保护的动作特性方程时，保护装置会发出跳闸令快速将故障相切除。

光纤电流差动保护以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧，因此在电力系统的主变压器、线路和母线上得到广泛应用。通过光纤传输通道实时传递采样数据，光纤电流差动保护实现了保护实现单元化，原理简单，不受运行方式变化的影响。

程序。该元件的启动门槛为定值加上浮动门槛，延时30ms以确保相电流突变量元件的优先动作。

3.1.4利用TWJ的辅助启动元件

该元件通过TWJ信号传输实现对侧启动，当本侧未启动且对侧启动时，TWJ信号发出，本侧启动元件动作。同时，为了确保对侧启动元件不受到本侧故障影响，需要在对侧设置QDS信号，当QDS=1时，对侧启动元件才能动作。

分相电流差动保护采用专用光缆或2M数字通道传输三相电流及其他数字信号，使用专用光缆作为通信媒介时，传送速率可达1Mbps，内置式光端机不需要任何光电转换设备即可独立完成光电转换过程。差动继电器动作速度快，跳闸时间小于25ms，即使在经过大接地电阻故障，故障电流小于额定电流时，也能在30ms以内正确动作。零序电流差动保护提高了整个装置的灵敏度，增强了耐过渡电阻能力。 分相电流差动保护主要由差动CPU模件和通信接口组成，差动CPU模件完成采样数据读取、滤波、数据发送、接收、数据同步、故障判断、跳闸逻辑出口；通信接口完成与光纤的光电物理接口功能，另外专门加装的PCM复接接口装置则完成数据码型转换，时钟提取等同向接口功能。

保护启动元件包括相电流突变量启动元件、零序辅助启动元件、低电压启动元件和利用TWJ的辅助启动元件。相电流突变量启动元件作为主要启动元件，启动门槛由突变量启动定值加上浮动门槛确定，零序电流辅助启动元件和静稳破坏检测元件作为辅助启动元件。低电压辅助启动元件用于弱馈负荷侧，利用TWJ的辅助启动元件通过TWJ信号传输实现对侧启动。保护启动元件用于启动故障处理程序及开放保护跳闸出口。

This device has long-distance jumping n and two remote

signal channels。which can be used to achieve long-distance

jumping and remote signal ns。When used for long-distance

jumping。after the opening is confirmed for 8ms。it is packaged

together with digital n and sampling data。encoded。and CRC

checked。and then sent to the opposite side after being XXX。after receiving the data from the opposite side。it is CRC checked。decoded and the long-distance jumping signal XXX。Only when the long-distance jumping signal from the opposite side is received

three times in a row。the exit tripping is confirmed。When long-distance jumping is used for direct tripping。it can be locked by

local start-up XXX control word is set to long-distance jumping

through local start-up interlock。if no tripping occurs within

500ms after receiving the long-distance jumping signal from the

opposite side。the n will send a message of "long-term unreturned

tripping signal"。Also。when used for remote signal n。after the

opening is confirmed for 5ms。it is sent to the opposite side

through the same processing as long-distance jumping signal.

XXX:

1) According to the n of the two sets of n。as long as one set

of n is put into n。it is required that the operating power supplies

(in the n screen) of the two sets of n are in the operating n。The

reason is that the GPSL603 XXX control device。while the WXH-803 XXX with an n box。Because of the inseparability of these

two。the above requirements are made.

2) When the WXH803 device has a fault or needs to。all n。the tripping outlet pressure plate should be disconnected first。and then the DC power supply should be disconnected。When the

device sends a "Alarm I" signal。it is generally caused by

hardware abnormalities。incorrect values。and sampling errors。etc。which will also lock the +24V power supply of the n outlet

loop。It is XXX.

3) XXX at the same time。When the channel is abnormal or

faulty。XXX。If only one side of the differential pressure plate is

withdrawn。the other side will give a "XXX" message and lock

the XXX.

4) When the device is restarted after being tripped。only the

tripping outlet pressure plate should be disconnected。and the

reclosing method should be consistent with the reclosing method

of the other operating reclosing。It is not allowed to be placed in

the "disabled" n alone.

GPSL603 XXX:

During normal n。the "n" indicator light is on and the other

indicator lights are off。The reasons for the device alarm and the

XXX:

Event name

RAM error

XXX

XXX

XXX

AD error

XXX drift exceeds limit

XXX

XXX

Flash memory error

Internal power supply is low

PT reverse sequence

CT imbalance

CT reverse sequence

Load asymmetry

PT n

XXX XXX.

WXH803 device abnormal alarm and its handling: When normal。the "n" light is green and always on。the

"Alarm I"。"Alarm II" and other tripping lights are not lit。The

reasons for the abnormal alarm of the device and its XXX:

Signal light

Display XXX

Fault reason

XXX

Handling measures: alarm。call for help。shut down for

maintenance。lock n。call for help。check PT circuit。check CT

circuit。switch to valid value zone。re-enter correct values。for

maintenance.

Note: The article has been edited for XXX.

合集下载

差动保护原理

差动保护原理

差动保护原理

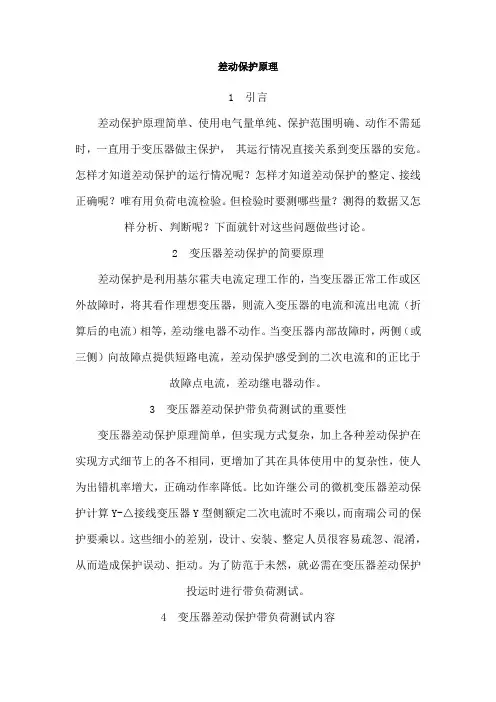

1 引言

差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护， 其运行情况直接关系到变压器的安危。怎样才知道差动保护的运行情况呢？怎样才知道差动保护的整定、接线正确呢？唯有用负荷电流检验。但检验时要测哪些量？测得的数据又怎样分析、判断呢？下面就针对这些问题做些讨论。

2 变压器差动保护的简要原理

差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

3 变压器差动保护带负荷测试的重要性

变压器差动保护原理简单，但实现方式复杂，加上各种差动保护在实现方式细节上的各不相同，更增加了其在具体使用中的复杂性，使人为出错机率增大，正确动作率降低。比如许继公司的微机变压器差动保护计算Y-△接线变压器Y型侧额定二次电流时不乘以，而南瑞公司的保护要乘以。这些细小的差别，设计、安装、整定人员很容易疏忽、混淆，从而造成保护误动、拒动。为了防范于未然，就必需在变压器差动保护投运时进行带负荷测试。

4 变压器差动保护带负荷测试内容 要排除设计、安装、整定过程中的疏漏（如线接错、极性弄反、平衡系数算错等等），就要收集充足、完备的测试数据。

1．差流（或差压）。变压器差动保护是靠各侧CT二次电流和——差流——工作的，所以，差流（或差压）是差动保护带负荷测试的重要内容。电流平衡补偿的差动继电器（如LCD-4、LFP-972、CST-31A型差动继电器），用钳形相位表或通过微机保护液晶显示屏依次测出Ａ相、Ｂ相、Ｃ相差流，并记录；磁平衡补偿的差动继电器（如BCH-1、BCH-2、DCD-5型差动继电器），用0.5级交流电压表依次测出Ａ相、Ｂ相、Ｃ相差压，并记录。

光纤差动保护原理

光纤差动保护原理

光纤差动保护原理

光纤差动保护是一种用于电力系统的保护装置，其原理是利用光纤通信技术实现电力系统的差动保护。光纤差动保护的主要作用是在电力系统发生故障时，及时准确地检测故障并切除故障部分，保护电力系统的安全稳定运行。本文将介绍光纤差动保护的原理及其在电力系统中的应用。

光纤差动保护的原理是利用光纤通信技术实现电力系统的差动保护。在电力系统中，差动保护是一种重要的保护方式，其原理是通过比较电力系统中不同位置的电流或电压，来判断系统中是否存在故障。光纤差动保护利用光纤作为信号传输的介质，将差动保护的信号通过光纤传输到各个保护装置，实现对电力系统的差动保护。

光纤差动保护的应用可以提高电力系统的保护性能和可靠性。由于光纤传输具有抗干扰能力强、传输距离远、信号传输速度快等优点，使得光纤差动保护在电力系统中得到了广泛的应用。在电力系统中，光纤差动保护可以实现对各种故障的快速检测和定位，提高了电力系统的故障处理速度和准确性，保障了电力系统的安全稳定运行。

光纤差动保护的原理简单清晰，易于实现和维护。光纤差动保护的原理基于光纤通信技术，其实现过程相对简单，只需在电力系统中布设光纤传感器和光纤通信设备，即可实现光纤差动保护。而且光纤传输技术具有抗干扰能力强、传输距离远、信号传输速度快等优点，保证了光纤差动保护的可靠性和稳定性。

总的来说，光纤差动保护是一种利用光纤通信技术实现电力系统差动保护的新型保护装置。其原理简单清晰，应用广泛，能够提高电力系统的保护性能和可靠性，保障电力系统的安全稳定运行。在未来的电力系统中，光纤差动保护有着广阔的发展前景，将会在电力系统的保护领域发挥重要作用。

光纤电流差动保护

光纤电流差动保护

SKZB-T6D-687F 光纤电流差动保护装置

概述

SKZB-T6D-687F 光纤电流差动保护装置是在消化吸收国内外先进技术的基础上设计开发的用于110kV

及以下电压等级的带电流差动的线路保护装置。SKZB-T6D-687F 光纤电流差动保护装置采用了高端配置：

高性能32 位嵌入式单片机、高精度AD 采样、大液晶人机界面、支持软件在线升级。SKZB-T6D-687F 高可

靠性的继电保护功能与自动装置功能、完备的遥控与出口输出功能，特别适合短线路保护。

1.2 产品特点

针对企业用户的特别设计；

特别针对安装于开关柜上的设计结构；

齐全的保护功能适用于多种应用；

特别适合距离为4km 以内的短线路，最大通信距离为10km；

灵敏小电流接地保护(可选)；

大容量的事件记录(分辨率1ms)；

长时间故障录波(掉电可保持10 年)；

保护出口配置灵活，显示界面人性化；

完善的自检功能及报告；

SKZB-T6D-687F 具有RS-485 通讯接口、以太网通讯接口，规约为MODBUS；

支持软件在线升级。

1.3 基本功能

表1.3 SKZB-T6D-687F 的基本功能表

SKZB-T6D-687F 详细说明

输入和输出

四路电压输入(VA、VB、VC、VX)

四路电流输入(IA、IB、IC、IN)

八路开关量输入(IN1～IN8)

五个继电器输出(OUT1～OUT3、遥合、遥分)

保护配置

电流差动保护、复压过流I 段、复压过流II 段、反时限过流保护、过负荷保护、

相电流加速保护、两段式零序电流保护、远跳保护、绝缘监测、TA 断线监视、TV

断线监视、弹簧储能监视、外部开关量联跳

测量功能

相电流、差动电流、相电压、线电压、零序电压、零序电流、频率、有功、无功、

视在功率、功率因数

故障录波

故障录波记录长度为25 个周波，可以连续记录最近发生的7 次故障录波，这些数

据保留在非易失性存储器中(掉电10 年不丢失)。

光纤差动线路保护讲义

光纤差动线路保护讲义

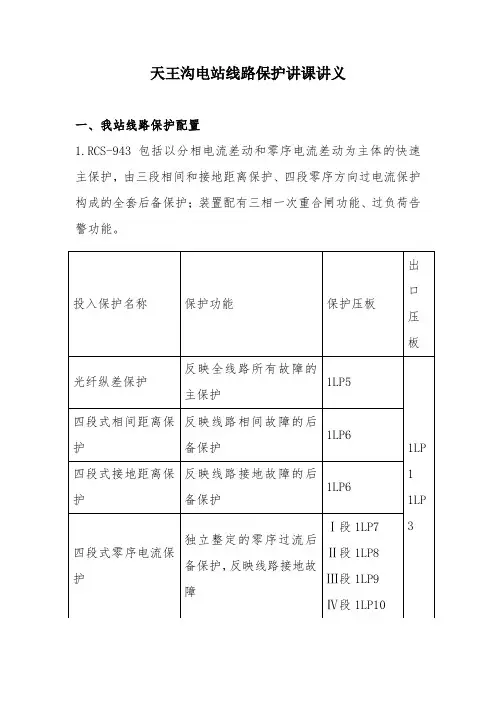

天王沟电站线路保护讲课讲义
