内六角螺栓规格表

... ... 实用标准方案

1. 各部位的尺寸

单位： mm

螺纹的公称直径 (d) (2) M3 M4 M5 M6 M8 M10 M12 (M14)

螺栓的螺距 (P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2

b 参考 18 20 22 24 28 32 36 40

最大( 基准尺寸 ) * 5.5 7 8.5 10 13 16 18 21

dk 最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33

最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67

da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7

最大( 基准尺寸 ) 3 4 5 6 8 10 12 14

ds

最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73

e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72

f 最大 0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45

最大( 基准尺寸 ) 3 4 5 6 8 10 12 14

k

最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57

r 最小 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6

公称( 基准尺寸 ) 2.5 3 4 5 6 8 10 12

最小 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032 s

(1)

最大 1 栏 2.580 3.080 4.095 5.140 6.140 8.175 10.175 12.212

精彩文档... ... 实用标准方案

2 栏 2.560 3.080 4.095 5.095 6.095 8.115 10.115 12.142

内六角螺栓标准尺寸表

内六角螺栓标准尺寸表：

一、螺栓系列及标准

1. 普通系列M：GB 5782-2000，GB 5783-2000（非8.8级）；

2. 锁紧系列ML：GB 5784-2000，GB 5785-2000（8.8级）；

3. 保护系列F： GB 845-1996，GB 1740-1993，GB 26-1993；

4. 扭削连接系列B：GB 53-1979；

5. 扩孔连接系列W：GB 5786-2000；

6. 非标定制系列特殊系列和卫生系列：GB/T 16001-1996。

二、螺栓尺寸标准

1. 普通系列M：外径M3～M100，全长6mm～360mm，常用螺栓全长10mm~150mm；

2. 锁紧系列ML：外径M3～M36，全长6mm～150mm；

3. 保护系列F：外径M3～M36，全长6mm～150mm；

4. 扭削连接系列B：外径M3～M64，全长6mm~360mm，最大全长360mm；

5. 扩孔连接系列W：外径M3～M64，最小全长18mm，最大全长10000mm；

6. 非标定制系列及卫生系列：根据客户需求定制，最小全长8mm，最大全长10000mm。

三、螺栓材质标准

1. 普通系列M：Q235B钢材；

2. 锁紧系列ML：C15E钢材，40Cr钢材；

3. 保护系列F：Q235B钢材，C15E钢材，45钢材，不锈钢；

4. 扭削连接系列B：45钢材，Q235涂锌钢材，不锈钢50CrV4钢材；

5. 扩孔连接系列W：高强度碳素钢；

6. 非标定制系列及卫生系列：不锈钢，钛合金钢，硬青铜，聚四氟乙烯，聚四氟乙烯加金属钎焊。

四、螺栓表面处理

1. 普通系列M：电镀，热镀锌；

2. 锁紧系列ML：热镀锌，电镀锌，镀锡；

3. 保护系列F：镀锌；

4. 扭削连接系列B：镀锌，镀锡，表面油处理，酸洗等；

5. 扩孔连接系列W：电镀，热镀锌，镀锡，镀银，镀青铜，未处理等；

六角沉孔头螺丝[JIS B1176(1988) *JIS B1176(1976)]的沉头及螺丝孔的尺寸

螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30

螺牙节距(p) 1 2 2 3

b 参 考 18 20 22 24 28 32 36 40 44 52 60 72

dk 最大(基准呎吋) 7 10 13 16 18 21 24 30 36 45

最大

最小

da 最大 26..4

ds 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

k 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

r 最小 1

s 基准呎吋 3 4 5 6 8 10 12 14 17 19 22

最小

最大

(1) 1栏

2栏

t 最小 2 3 4 5 6 8 8 10 12

(1)S(最大)之第1栏,适用于强度区分及者及形状区分A2-50,A2-70者,第2栏适用于强度区分者,可依供需双方协议,将强度区分者适用第一栏.螺丝称号M20以上的S(最大),可适用于全部强度区分及性情区分者.

(2)头部侧面应施予直条刻纹等压在刻纹[JIS B0591(金花刻纹)],此时,dk(最大)为本表所示,** 记号的数值,不需压花刻纹者, 由订购人径行指定.此时的dk(最大)为本表所示附*记号的数值. k d

k l b

s dk da ds φ φ φ r

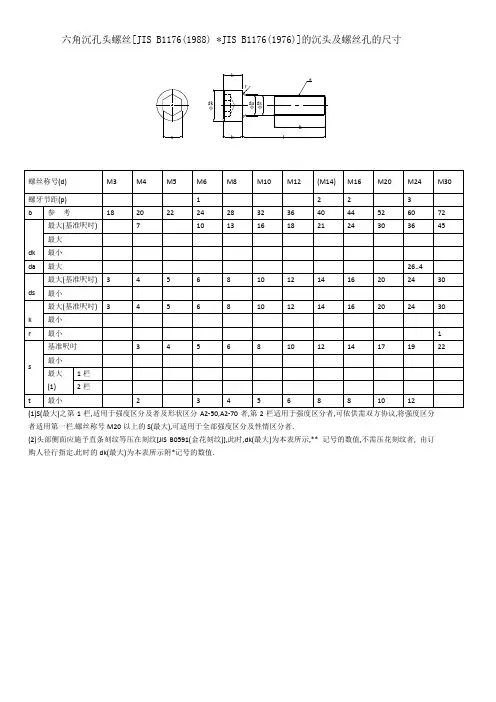

六角沉孔头螺丝[JIS B1176(1988) *JIS B1176(1976)]的沉头及螺丝孔的尺寸

螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30

螺牙节距(p) 1 2 2 3

b 参 考 18 20 22 24 28 32 36 40 44 52 60 72

dk 最大(基准呎吋) 7 10 13 16 18 21 24 30 36 45

最大

最小

da 最大 26..4

ds 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

k 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

r 最小 1

s 基准呎吋 3 4 5 6 8 10 12 14 17 19 22

最小

最大

(1) 1栏

2栏

t 最小 2 3 4 5 6 8 8 10 12

(1)S(最大)之第1栏,适用于强度区分及者及形状区分A2-50,A2-70者,第2栏适用于强度区分者,可依供需双方协议,将强度区分者适用第一栏.螺丝称号M20以上的S(最大),可适用于全部强度区分及性情区分者.

(2)头部侧面应施予直条刻纹等压在刻纹[JIS B0591(金花刻纹)],此时,dk(最大)为本表所示,** 记号的数值,不需压花刻纹者, 由订购人径行指定.此时的dk(最大)为本表所示附*记号的数值. k d

k l b

s dk da ds φ φ φ r
