洁净技术--防静电知识之EOS与ESD的区别 一、什么是EOS？ EOS为Electrical Over Stress的缩写，指所有的过度电性应力。当外界电流或电压超过器件的最大规范条件时，器件性能会减弱甚至损坏。 EOS通常产生于 1.电源(AC/DC) 干扰、电源杂讯和过电压。 2.由于测试程序切换（热切换）导致的瞬变电流/峰值/低频干扰。其过程持续时间可能是几微秒到几秒（也可能是几纳秒），很短的EOS 脉冲导致的损坏与ESD损坏相似。 3.闪电。 4.测试程序开关引起的瞬态/毛刺/短时脉冲波形干扰。 5.测试设计欠佳，例如，在器件尚未加电或已超过其操作上限的情况下给器件发送测试信号。再比如在对器件供电之前加入测试信号，或超过最大操作条件。 6.来自其它设备的脉冲信号干扰，即从其它装置发送的脉冲。
7.不恰当的工作步骤，工作流程不甚合理 8.接地点反跳（由于接地点不够导致电流快速转换引起高电压） 二、什么是ESD？ ESD是英文Electrical Static Discharge的缩小，中文释为静电放电。电荷从一个物体转移到另一个物体。静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。静电的特点是高电压、低电量、小电流和作用时间短的特点。人体自身的动作或与其它物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。静电在多个领域造成严重危害。摩擦起电和人体静电是电子工业中的两大危害。生产过程中静电防护的主要措施为静电泄露、耗散、中和、增湿，屏蔽与接地。人体静电防护系统主要有防静电手腕带，脚腕带，工作服、鞋袜、帽、手套或指套等组成，具有静电泄露，中和与屏蔽等功能。静电防护工作是一项长期的系统工程，任何环节的失误或疏漏，都将导致静电防护工作的失败。 三、对比区别 EOS ESD 典型地,由电源和测ESD属于EOS的特例，
试设备产生 有限的能量,由静电荷引起 事件持续时间在微秒~秒级. (也可能是毫微秒) 事件持续时间在微微秒~毫微秒级 损坏的现象包括金属线熔化、发热、高功率、闩锁效应 其可见性不强损坏位置不易发现, 短的EOS脉冲损坏看起来像ESD损坏 通常导致电晶体级别的损坏。 四、静电防护 1.设定静电区域 说明:在生产现场设定静电敏感区域，并且要做明显警示，使到现场的每个人都能注意。 2、静电区域内注意事项 a.操作者应该佩戴防静电腕带，应该穿着防静电服装，鞋，围巾，椅子应该套防静电套。（一端与人体接触，另一端与地线相连）

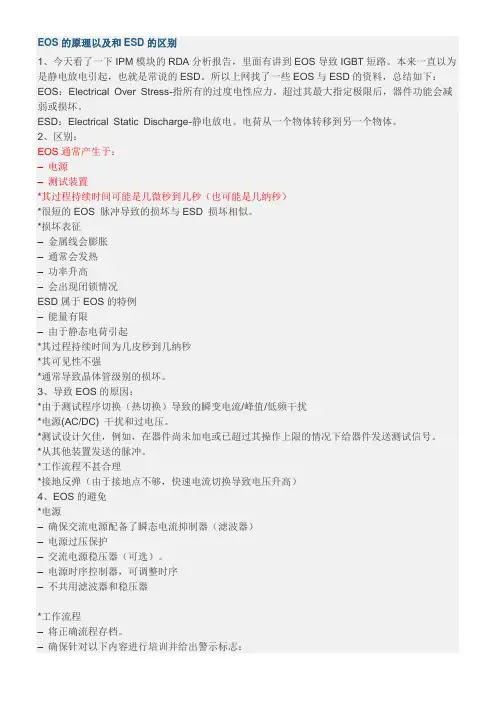

EOS的原理以及和ESD的区别
1、今天看了一下IPM模块的RDA分析报告，里面有讲到EOS导致IGBT短路。本来一直以为是静电放电引起，也就是常说的ESD。所以上网找了一些EOS与ESD的资料，总结如下：
EOS：Electrical Over Stress-指所有的过度电性应力。超过其最大指定极限后，器件功能会减弱或损坏。
ESD：Electrical Static Discharge-静电放电。电荷从一个物体转移到另一个物体。
2、区别：
EOS通常产生于：
– 电源
– 测试装置
*其过程持续时间可能是几微秒到几秒（也可能是几纳秒）
*很短的EOS 脉冲导致的损坏与ESD 损坏相似。
*损坏表征
– 金属线会膨胀
– 通常会发热
– 功率升高
– 会出现闭锁情况
ESD属于EOS的特例
– 能量有限
– 由于静态电荷引起
*其过程持续时间为几皮秒到几纳秒
*其可见性不强
*通常导致晶体管级别的损坏。
3、导致EOS的原因：
*由于测试程序切换（热切换）导致的瞬变电流/峰值/低频干扰
*电源(AC/DC) 干扰和过电压。
*测试设计欠佳，例如，在器件尚未加电或已超过其操作上限的情况下给器件发送测试信号。
*从其他装置发送的脉冲。
*工作流程不甚合理
*接地反弹（由于接地点不够，快速电流切换导致电压升高）
4、EOS的避免
*电源
– 确保交流电源配备了瞬态电流抑制器（滤波器）
– 电源过压保护
– 交流电源稳压器（可选）。
– 电源时序控制器，可调整时序
– 不共用滤波器和稳压器
*工作流程
– 将正确流程存档。
– 确保针对以下内容进行培训并给出警示标志： %电源开/关顺序
%不可“热插拔”
%正确的插入方向
– 定期检查以确保遵守相关规定
*维护
– 定期进行预防性维护。
– 确保接头良好紧固，以防止其带来间歇性故障。
*培训
– 确保对所有人员进行培训并及时复习相关内容。
*电路板或元件测试
1
基于PTN的城域传输网建设策略探讨
作者： 游 震 霖
公司： 福建省邮电工程公司
2
中文摘要
题目：基于PTN的城域传输网建设策略探讨
摘要：随着业务需求驱动网络向AllIP化发展，分组化传输技术成为下一代传输网的主流IP承载技术是大势所趋。
关键词：PTN 城域 光缆路由 传送平面 建设策略 传输网
组网模式 MSTP SDH OTN
3
目 录
1 绪论 ........................................................................................................ 4
2 PTN在城域网中的定位 ........................................................................ 4
2.1技术对比 ...................................................................................... .4
2.2网络层面 .......................................... 5
3 PTN与其他网络的关系 ........................................................................ 6
3.1 PTN与城域MSTP网 ................................. 6
3.2 PTN与IP城域网及全业务接入网 ..................... 6
4 PTN的建设策略 .................................................................................... 7
第２７卷第１期 ２００８年３月 暴雨灾害 ＴＯＲＲＥＮＴＩＡＬ ＲＡＩＮ ＡＮＤ ＤＩＳＡＳＴＥＲＳ Ｖｏ Ｊ．２７ ＮＯ．１ Ｍａｒ．２００８
文章编－Ｎ－：１００４—９０４５（２００８）０１—００６４—０４

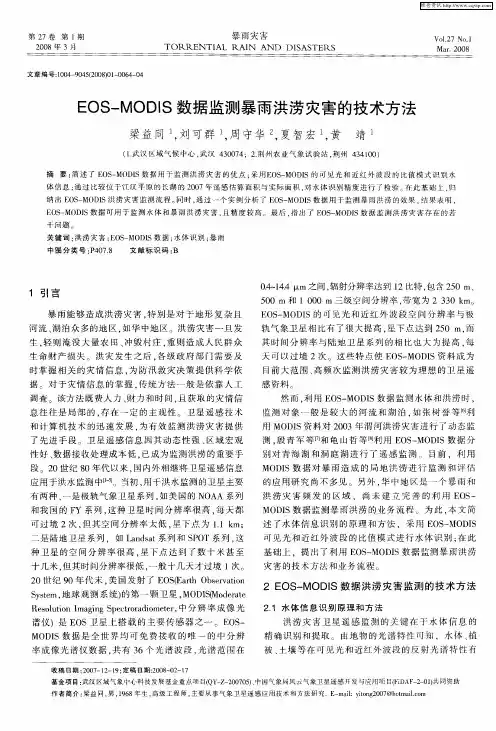

ＥＯＳ—ＭＯＤＩＳ数据监测暴雨洪涝灾害的技术方法
