地下室顶板模板支撑方案

文档仅供参考

文档仅供参考 500X700梁模板(扣件钢管架)计算书

XX二期工程；

支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《混凝土结构设计规范》GB50010-2010、《建筑结构荷载规范》(GB 50009-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:KL6。

一、参数信息

1.模板支撑及构造参数

梁截面宽度 B(m):0.50；

梁截面高度 D(m):0.70

混凝土板厚度(mm):280.00；

立杆梁跨度方向间距La(m):0.40； 文档仅供参考

文档仅供参考 立杆上端伸出至模板支撑点长度a(m):0.10；

立杆步距h(m):1.50；

梁支撑架搭设高度H(m)：3.15；

梁两侧立柱间距(m):0.90；

承重架支设:无承重立杆,钢管支撑垂直梁截面；

板底承重立杆横向间距或排距Lb(m):0.80；

采用的钢管类型为Φ48×3.2；

扣件连接方式:双扣件,考虑扣件质量及保养情况,取扣件抗滑承载力折减系数:0.80；

2.荷载参数

模板自重(kN/m2):0.35；

钢筋自重(kN/m3):1.50；

施工均布荷载标准值(kN/m2):2.5；

新浇混凝土侧压力标准值(kN/m2):18.0；

倾倒混凝土侧压力(kN/m2):2.0；

振捣混凝土荷载标准值(kN/m2):2.0

3.材料参数

木材品种：柏木；

木材弹性模量E(N/mm2)：10000.0；

木材抗弯强度设计值fm(N/mm2)：17.0；

木材抗剪强度设计值fv(N/mm2)：1.7；

面板类型：胶合面板；

面板弹性模量E(N/mm2)：9500.0；

面板抗弯强度设计值fm(N/mm2)：13.0；

4.梁底模板参数 文档仅供参考

文档仅供参考 梁底纵向支撑根数：4；

面板厚度(mm)：15.0；

5.梁侧模板参数

主楞间距(mm)：250；

地下室外墙单面模板支撑施工方案

目录

一、前言....................................................2

1.1 编制依据.............................................2

1.2 工程概况.............................................3

二、施工准备................................................4

2.1 材料准备.............................................5

2.2 机具设备准备.........................................6

2.3 劳动力组织...........................................6

三、施工工艺流程............................................8

3.1 工艺流程概述.........................................9

3.2 模板安装............................................10

3.3 支撑体系搭建........................................11

3.4 混凝土浇筑..........................................12

3.5 模板拆除与清理......................................13 四、施工要点...............................................14

4.1 模板安装要求........................................16

地下室顶板模板支撑施工方案

一、前言

地下室作为建筑的重要部分，在施工过程中，其顶板模板支撑是关键环节之一。本文旨在探讨地下室顶板模板支撑的施工方案，以确保施工过程的安全和高效性。

二、施工准备工作

1. 工具与材料准备

在进行地下室顶板模板支撑施工之前，需要准备好以下工具与材料： - 梁板支撑架 - 模板支撑杆 - 模板板材 - 手动千斤顶 - 排水设备 - 安全帽、安全绳等个人防护装备

2. 现场准备工作

在施工现场，需要进行以下准备工作： - 清理施工区域，确保地面平整，无障碍物 - 根据设计要求设置支撑点和支撑方向 - 检查施工设备是否完好，确保安全施工

三、施工步骤

1. 设置梁板支撑架

首先需要搭设梁板支撑架，在地下室顶板的四周设置支撑点，并确保支撑点位置准确、平稳。

2. 安装模板支撑杆

在梁板支撑架上安装模板支撑杆，按照设计要求设置支撑间距，保证模板支撑的稳定性和均匀性。

3. 安装模板板材

将模板板件按照设计要求放置在模板支撑杆上，确保板材之间的连接牢固、平整，以支撑顶板混凝土的浇筑。

4. 调整支撑高度

使用手动千斤顶或其他调整工具，对模板支撑进行相应的调整，使其与顶板设计高度相符合。 5. 完善细节

在支撑施工过程中，要注意细节工作，如设置排水设备、加固连接部位等，确保施工质量和安全性。

四、施工注意事项

1. 安全第一

施工过程中，要严格遵守安全操作规程，佩戴个人防护装备，确保人员安全。

2. 注意支撑稳定

模板支撑的稳定性直接影响到顶板的施工质量，要确保支撑结构牢固、稳定。

3. 质量把关

施工过程中要注意质量把关，及时发现并解决问题，确保施工质量符合设计要求。

五、施工总结

地下室顶板模板支撑施工是地下室建设中的重要环节，正确的施工方案和严格的操作流程能够保证地下室顶板的施工质量和安全性。在实际施工中，施工人员应严格按照操作规程进行施工，确保施工顺利进行。

以上便是地下室顶板模板支撑施工方案的相关内容，希望对地下室建设有所帮助。

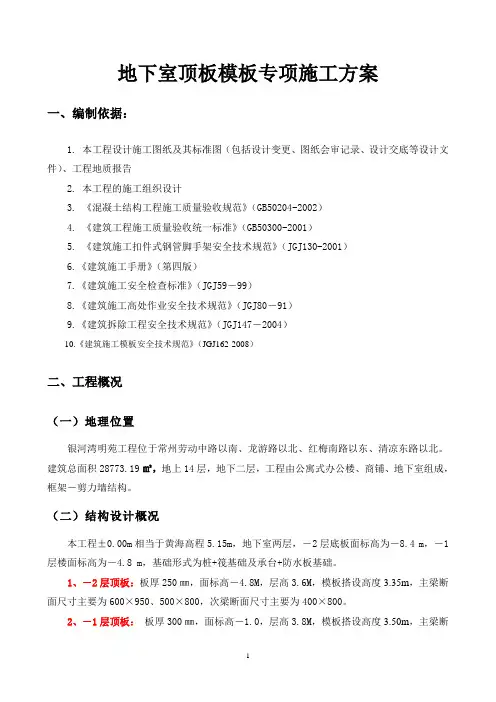

1 地下室顶板模板专项施工方案

一、编制依据：

1. 本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、工程地质报告

2. 本工程的施工组织设计

3. 《混凝土结构工程施工质量验收规范》（GB50204-2002）

4. 《建筑工程施工质量验收统一标准》（GB50300-2001）

5. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）

6.《建筑施工手册》（第四版）

7.《建筑施工安全检查标准》（JGJ59－99）

8.《建筑施工高处作业安全技术规范》（JGJ80－91）

9.《建筑拆除工程安全技术规范》（JGJ147－2004）

10.《建筑施工模板安全技术规范》（JGJ162-2008）

二、工程概况

（一）地理位置

银河湾明苑工程位于常州劳动中路以南、龙游路以北、红梅南路以东、清凉东路以北。建筑总面积28773.19㎡，地上14层，地下二层，工程由公寓式办公楼、商铺、地下室组成，框架－剪力墙结构。

（二）结构设计概况

本工程±0.00m相当于黄海高程5.15m，地下室两层，－2层底板面标高为－8.4 m，－1层楼面标高为－4.8 m，基础形式为桩+筏基础及承台+防水板基础。

1、－2层顶板：板厚250㎜，面标高－4.8M，层高3.6M，模板搭设高度3.35m，主梁断面尺寸主要为600×950、500×800，次梁断面尺寸主要为400×800。

2、－1层顶板： 板厚300㎜，面标高－1.0，层高3.8M，模板搭设高度3.50m，主梁断

2 面尺寸主要为600×1100、600×950，次梁断面尺寸主要为500×900。

三、排架施工方案

（一）排架搭设方案

搭设所用钢管全部采用φ48×3.0，木方用50mm×100mm，模板采用15mm厚多层板。每根立杆底部设置垫板，垫板厚度不小于50mm。
