一体机使用说明书一体机使用说明书篇一:一体机使用说明一、开机打开寰烁电脑投影一体机顺序:先开投影,再开电脑。
①按控制面板上投影键(Power),再按电脑键(PC Power)②按遥控器上投影键(Power),再按电脑键(PC)注:为避免误操作,遥控器上电脑开关机键(PC),电脑重启键(PC Reset)需常按6秒,有效。
二、画面梯形校正打开一体机后,当投放出的画面不规则时,可使用梯形校正键(Keystone)对投影画面进行适当的调整,至画面方正。
①按控制面板方向键‘上’对画面上部的宽度进行调节。
按控制面板方向键‘下’对画面下部的宽度进行调节。
②遥控器上Keystone+:对画面上部的宽度进行调节。
遥控器上Keystone-:对画面下部的宽度进行调节。
三.画面清晰度调整当打开一体机后,如投放出的画面模糊不清,需要转动一体机镜头上方的“聚焦旋钮”来对投放出的画面进行清晰度的调整。
四、键鼠操作注意:①使用时打开键盘和鼠标底部的开关键。
②长期不用时,建议卸掉无线键鼠的电池。
五、触控笔的使用①启动白板软件方法:用无线鼠标双击桌面上的“HS.EXE”快捷图标,当(右下角)系统托盘处生成快捷图标(摄像机)后,表示启动完成。
②坐标采样方法:使用无线鼠标点击快捷图标(摄像机)选择第一个功能(定位校准),进入校准界面使用触控笔笔尖点击界面中出现圆的圆心一次进行9个坐标点的采样,每个点只能坐标采样一次③触控笔使用上/下翻页键:在播放ppt时,进行上下翻页;左/右功能键:具有鼠标左/右键功能;鼠标使能键:按拄控制鼠标光标方向的功能;六、电子教鞭在使用电子教鞭时触碰到白板再按执行按键单击等于鼠标左键功能,在同一地方长按3秒等于鼠标右键功能。
七、实物展示仪使用(1)、启动方法:①使用控制箱内连接线,连接实物展示仪底部“USB”接口;②实物展示仪顶部灯亮,表示连接完成;③双击桌面“实物展示仪”快捷图标,启动。
启动后屏幕下方显示(2)使用方法: 1、锁屏移动屏幕点击上方"解锁"按键,使用电子教鞭摁住"执行按键"进行拖动 2、铅笔、矩形、椭圆工具的使用①上方第一个按键调整铅笔的颜色,第二个按键调整铅笔的粗细②用触控笔或电子教鞭在屏幕上进行绘画注意:先点击工具 3、添加备注点击“字”按键,选择适当的大小,在屏幕点击,在出来的方框中输入所要添加的内容。
SUPEX-COMFORT 调试手册简明一. 电机自学习调试前准备:a.变频器,控制柜,曳引机接地应良好,零地分开;b.安全回路,门锁回路导通(具体短接可参考图纸),板子指示灯X32,X33应点亮;c.检查动力线,电机三相线及安全门锁回路对地情况,若有请逐一排除;d.通讯线插头CD,HD可先不插上,避免接地引起主板通讯口烧坏;e.短接限位(HA-J01和HA-J06,HA-J02和HA-J06),保证板子指示灯X12,X13点亮;f.若强换开关没装可先短接掉(HA-J03和HA-J06,HA-J04和HA-J06),板子指示灯X4,X5点亮(1.75m/s以上电梯还需短接二级强换开关);g.检查抱闸110DC接线。
电机自学习步骤:a.吊轿箱,钢丝绳挂起,曳引机空载;b.轿顶打正常,控制柜打检修,此时手持操作器应显示“检修”;c.控制柜送电后,先查看通讯灯闪烁是否正常,若闪烁很慢说明系统有故障,可通过手持操作器参看故障名称,并排除故障;通讯/故障指示灯d.通过手持操作器正确设置如下参数;参数号参数名称参数设置值备注F06 电梯额定速度1750mm/s(★) 根据电机铭牌设置F07 电梯额定转速168rpm(★) 根据电机铭牌设置F08 编码器每转脉冲数2048PPR(★) 海德汉1387编码器F12 检修速度250mm/s 0-500mm/sF25 输入类型1(X0-X15 输入点的常开或常闭设置)12531F26 输入类型2(X16-X31 输入点的常开或常闭设置) 1F27 输入类型3(TX0-TX15 输入点的常开或常闭设置)4255F28 输入类型4(TX16-TX31 输入点的常开或常闭设置)0F32 电梯一体化驱动控制器规格选择2(★) 5.5KW设成0;7.5KW 设成1;11KW设成2;15KW设成3;18.5KW设成4;22KW设成5;30KW设成6;37KW 设成7。
e.确认编码器电缆与PG卡连接可靠到位;f.确认电机三相动力线UVW与控制柜一一严格对应;g.设置参数零速积分F205=0、电流环增益F216=1.00(慢车学完后改回原值);进入电机学习菜单,按ENTER 键确定,此时操作器会显示“自学习”字样,然后按住检修上行或下行按钮(即检修给使能和方向),电机整定开始,如整定结束,故障指示灯未亮则整定成功;h.如果整定结束,故障指示灯亮,操作器显示65号故障,则需调换电机任意两相,不需要重新自整定;i.正常情况下,按住检修上行按钮做自整定时也曳引轮顺时针转动(人面向曳引轮站立),按住检修下行按钮做自整定时曳引轮逆时针转动,如果方向反掉的话自学习肯定会报电机相序反向故障,需调换电机任意两相重新自整定;j.自整定结束后可查看磁极相位角F228的值;k.重复自学习三次,若所得F228的值偏差在10度以内,则自整定有效;l.试检修运行,观察电梯一体化驱动控制器速度反馈。
多媒体教学一体机的使用方法多媒体教学一体机的使用方法一、介绍多媒体教学一体机是一种集投影、电视、音响等功能于一体的教学设备,它能够实现教师通过电脑或其他设备投影课件、播放音频视频等多种教学方式,提高教学效果和互动性。
二、开机与关机1.开机:按下电源按钮,等待多媒体教学一体机启动。
2.关机:在主界面“关机”,选择关机或重启。
三、调节屏幕亮度1.在主界面“屏幕调节”进入调节界面。
2.在调节界面上下滑动调节滑块,实现屏幕亮度的调节。
四、投影设置1.连接电脑或其他设备:使用HDMI或VGA线将电脑或其他设备与多媒体教学一体机连接。
2.切换投影源:在主界面“投影源”可选择从电脑或其他设备中投影内容。
3.调整投影画面大小和位置:在主界面“画面设置”可进行画面大小和位置的调整。
五、音频设置1.音量调节:通过音量+/音量-按键或在主界面“音量调节”进行音量大小的调整。
2.音频输入:通过主界面的“音频输入”选项可以选择声音来源,如投影机内置音箱、外接音箱等。
六、多媒体播放1.通过USB接口插入U盘或连接其他存储设备。
2.在主界面“多媒体播放器”进入播放界面。
3.选择要播放的文件,播放。
七、网络连接1.连接Wi-Fi:在主界面“设置”进入网络设置,选择Wi-Fi,输入密码连接。
2.有线网络连接:通过网线将多媒体教学一体机与网络连接。
八、常见问题解决方法1.无法投影:检查连接是否正常,确认投影源是否选择正确。
2.无法播放音频或视频:检查音频或视频文件格式是否支持,确认音量是否调整合适。
3.无法连接网络:检查Wi-Fi密码是否正确,确认有线网络是否连接正常。
九、附件本文档涉及的附件包括用户手册、驱动程序等。
请参考附件使用相关内容。
十、法律名词及注释1.多媒体教学一体机:指集中投影、电视、音响等功能于一体的教学设备。
2.HDMI:高清晰度多媒体接口(High Definition Multimedia Interface)的缩写,用于传输高清视频和音频信号的接口标准。

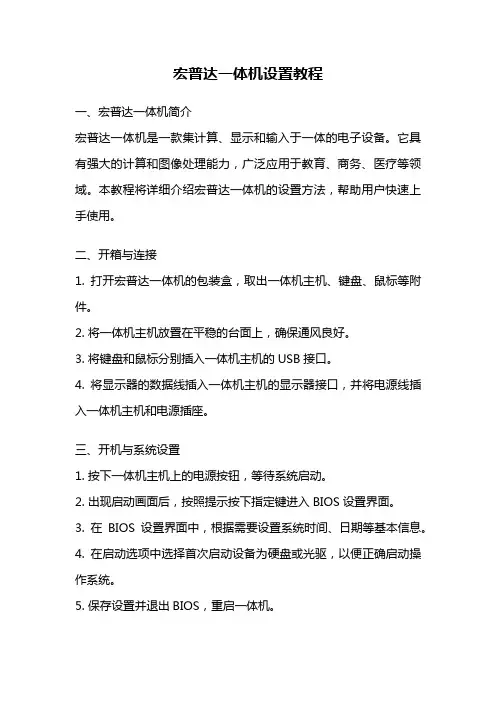

宏普达一体机设置教程一、宏普达一体机简介宏普达一体机是一款集计算、显示和输入于一体的电子设备。
它具有强大的计算和图像处理能力,广泛应用于教育、商务、医疗等领域。
本教程将详细介绍宏普达一体机的设置方法,帮助用户快速上手使用。
二、开箱与连接1. 打开宏普达一体机的包装盒,取出一体机主机、键盘、鼠标等附件。
2. 将一体机主机放置在平稳的台面上,确保通风良好。
3. 将键盘和鼠标分别插入一体机主机的USB接口。
4. 将显示器的数据线插入一体机主机的显示器接口,并将电源线插入一体机主机和电源插座。
三、开机与系统设置1. 按下一体机主机上的电源按钮,等待系统启动。
2. 出现启动画面后,按照提示按下指定键进入BIOS设置界面。
3. 在BIOS设置界面中,根据需要设置系统时间、日期等基本信息。
4. 在启动选项中选择首次启动设备为硬盘或光驱,以便正确启动操作系统。
5. 保存设置并退出BIOS,重启一体机。
四、操作系统设置1. 操作系统启动后,按照提示选择语言、时区等基本设置。
2. 进入桌面后,点击开始菜单,选择设置选项。
3. 在设置界面中,可以根据需要设置个性化选项,如壁纸、桌面图标等。
4. 进入网络设置,连接无线网络或有线网络,确保一体机可以正常上网。
5. 进入声音设置,调整音量大小和音效效果,以适应个人需求。
6. 设置屏幕分辨率和显示模式,以获得最佳的视觉效果。
7. 对于商务用户,可以设置电源管理选项,以节省能源并延长电池寿命。
五、常用软件安装与设置1. 打开浏览器,下载并安装常用的办公软件、娱乐软件等。
2. 安装完成后,根据软件的提示进行设置,如输入序列号、选择安装路径等。
3. 对于办公软件,可以设置默认字体、页面大小等,以提高工作效率。
4. 对于娱乐软件,可以设置画质、音效等,以获得更好的体验。
六、系统更新与维护1. 定期检查操作系统更新,及时安装最新的补丁和升级。
2. 定期清理系统垃圾文件,释放磁盘空间,提升系统性能。
AS380一体机现场调试操作手指南-正式版1. 概述本操作手指南旨在指导工程师或技术人员在现场对AS380一体机进行调试操作。
该指南包含了AS380一体机的基本设置和调试步骤,以及可能遇到的常见问题和解决方法。
2. 硬件准备在进行调试操作前,请确保以下硬件准备已经完成:- AS380一体机已正确安装并连接到电源和网络- 所有必要的传感器和设备已正确安装并连接到AS380一体机- 调试所需的电脑、显示器和其他周边设备已正确连接3. 软件配置在开始调试前,请按照以下步骤进行软件配置:1. 打开AS380一体机,并等待系统启动完成2. 进入设置菜单,配置网络连接和IP地址3. 安装并配置必要的软件和驱动程序4. 检查系统和软件是否正常工作4. 调试步骤按照以下步骤进行AS380一体机的调试操作:1. 打开调试软件,并连接到AS380一体机2. 进行系统自检和设备连接的测试3. 配置和校准传感器和设备4. 进行实际调试操作,并检查结果和性能5. 记录和分析调试数据6. 确认调试完成,并保存所有相关数据和设置5. 常见问题和解决方法5.1 AS380一体机无法启动- 检查电源连接是否正常- 检查电源开关是否打开- 确保电源稳定并满足AS380一体机的要求5.2 传感器无法正常连接- 检查传感器连接是否正确- 确保传感器的供电和信号线连接正常- 检查传感器和AS380一体机之间的通信是否正常5.3 软件无法正常工作- 检查软件是否正确安装和配置- 检查软件和驱动程序是否兼容- 重新安装软件或更新驱动程序6. 总结本操作手指南提供了AS380一体机现场调试操作的基本指导,包括硬件准备、软件配置、调试步骤以及常见问题和解决方法。
在进行现场调试操作时,请确保按照指南的步骤进行,并及时解决可能出现的问题。
如有更多疑问,请咨询专业技术人员的帮助。
AS380一体机现场调试操作说明-正式版一、前言本文档旨在指导用户进行AS380一体机的现场调试操作。
请严格按照操作说明进行操作,确保设备的正常运行。
二、准备工作在开始现场调试操作之前,请确保已完成以下准备工作:1. 将AS380一体机放置在适当的位置,并确保设备稳定。
2. 确保所有的电源线都已正确连接,并接通电源。
3. 检查AS380一体机内部的各种连接器,确保连接正常。
三、现场调试操作步骤1. 开机操作开机操作- 按下AS380一体机正面的电源按钮,启动设备。
- 在启动过程中,请耐心等待,不要进行其他操作。
- 一旦设备启动完成,屏幕上将显示操作系统的主界面。
2. 调试设备调试设备- 使用鼠标或触摸屏操作,打开AS380一体机上的调试软件。
- 在调试软件中,选择所需调试功能,例如网络连接、传感器测试等。
- 按照调试软件的指导进行相应操作,完成设备调试。
3. 测试功能测试功能- 完成设备调试后,进行功能测试以确保设备正常工作。
- 使用相应的测试工具或软件,对AS380一体机的各项功能进行测试。
- 记录测试结果,并确保所有功能均正常运行。
4. 现场调试完成现场调试完成- 完成调试和功能测试后,在操作系统主界面上点击关闭按钮,关机。
- 断开电源,并拔出所有的电源线。
- 确保AS380一体机周围的环境整洁,并将设备妥善保管。
四、注意事项在进行AS380一体机现场调试操作时,请注意以下事项:- 请按照操作说明进行操作,不要进行未经授权的操作。
- 如遇到问题,请立即联系相关技术人员进行处理。
- 在调试和测试过程中,请严格按照安全操作规范执行,确保人身和设备的安全。
五、总结本文档简要介绍了AS380一体机的现场调试操作步骤和注意事项。
希望用户能正确使用本文档提供的操作说明,顺利完成设备的现场调试工作,并确保设备的正常运行。
如果在操作过程中遇到任何问题,请及时咨询相关技术人员。

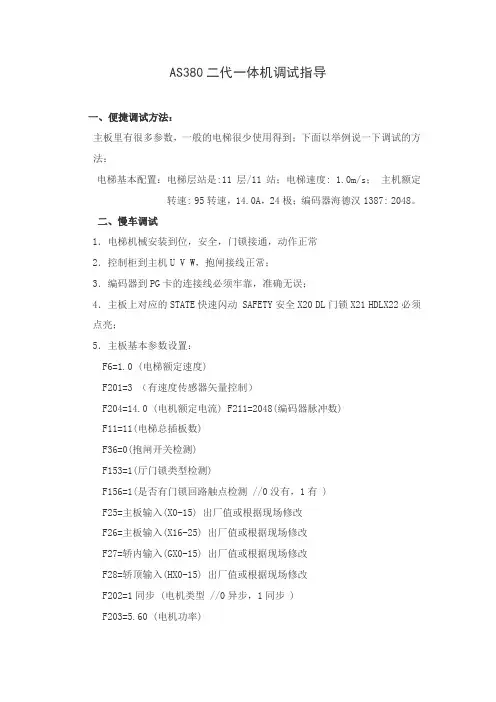

AS380二代一体机调试指导一、便捷调试方法:主板里有很多参数,一般的电梯很少使用得到;下面以举例说一下调试的方法:电梯基本配置:电梯层站是:11层/11站;电梯速度: 1.0m/s;主机额定转速: 95转速,14.0A,24极;编码器海德汉1387: 2048。
二、慢车调试1.电梯机械安装到位,安全,门锁接通,动作正常2.控制柜到主机U V W,抱闸接线正常;3.编码器到PG卡的连接线必须牢靠,准确无误;4.主板上对应的STATE快速闪动 SAFETY安全X20 DL门锁X21 HDLX22必须点亮;5.主板基本参数设置:F6=1.0 (电梯额定速度)F201=3 (有速度传感器矢量控制)F204=14.0 (电机额定电流) F211=2048(编码器脉冲数)F11=11(电梯总插板数)F36=0(抱闸开关检测)F153=1(厅门锁类型检测)F156=1(是否有门锁回路触点检测 //0没有,1有 )F25=主板输入(X0-15) 出厂值或根据现场修改F26=主板输入(X16-25) 出厂值或根据现场修改F27=轿内输入(GX0-15) 出厂值或根据现场修改F28=轿顶输入(HX0-15) 出厂值或根据现场修改F202=1同步 (电机类型 //0异步,1同步 )F203=5.60 (电机功率)F206=95 (电机额定转速)F207=380 (电机额定电压)F208=24 (电机级数)F239=32.00% (电机空载电流系数)不变F210=1海德汉1387 (编码器类型 //0增量型编码器, 1正弦/余弦型编码器,2 Endat型编码器 ) (其他参数保持出厂值,可以不用更改)6.检修试运行,电机会出现几秒钟的整定,一会主机会已检修速度旋转,则整定完毕;7.运行慢车观察电流和运行速度是否正常,如果电流很大,而编码器接线正确的情况下,则可能是电机V和W反了,如果电梯运行方向与给定指令反了,则将F234(电机反相)由0修改为1。

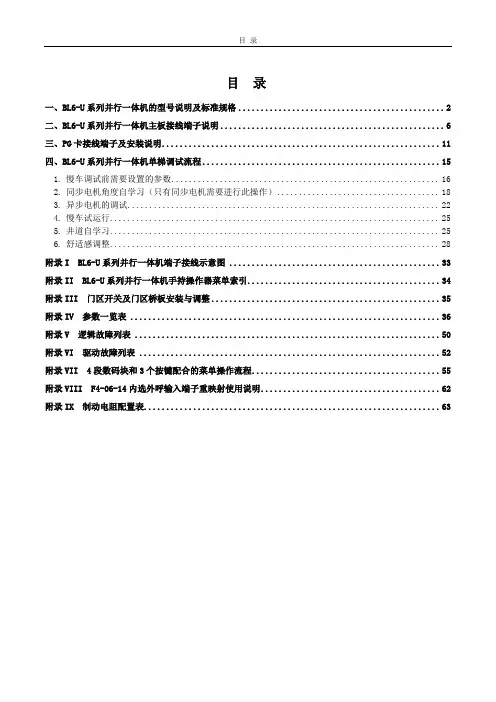

目录目录一、BL6-U系列并行一体机的型号说明及标准规格 (2)二、BL6-U系列并行一体机主板接线端子说明 (6)三、PG卡接线端子及安装说明 (11)四、BL6-U系列并行一体机单梯调试流程 (15)1.慢车调试前需要设置的参数 (16)2.同步电机角度自学习(只有同步电机需要进行此操作) (18)3.异步电机的调试 (22)4.慢车试运行 (25)5.井道自学习 (25)6.舒适感调整 (28)附录I BL6-U系列并行一体机端子接线示意图 (33)附录II BL6-U系列并行一体机手持操作器菜单索引 (34)附录III 门区开关及门区桥板安装与调整 (35)附录IV 参数一览表 (36)附录V 逻辑故障列表 (50)附录VI 驱动故障列表 (52)附录VII 4段数码块和3个按键配合的菜单操作流程 (55)附录VIII F4-06-14内选外呼输入端子重映射使用说明 (62)附录IX 制动电阻配置表 (63)一、BL6-U 系列并行一体机的型号说明及标准规格1.1 型号说明BL6-U 系列并行电梯一体化控制器的型号说明如图2.1所示(以400V 级22KW 为例)。
规格型号见表1.1。
-U S 005:5.5KW 007:7.5KW011:11KW控制器类别无:串行一体机,带玻璃面板 或无面板 W :带铁面板 015:15KW B :并行一体机 C 018:18.5KW C :超薄无壳一体机 O 022:22KW 030:30KW S :小型一体机 H :别墅一体机 037:37KW 4:380V 045:45KW 2:220V图1.1 型号说明示意图1.2 标准规格BL6-U系列并行一体机的标准规格如表1.1所示。
表1.1 标准规格表二、BL6-U 系列并行一体机主板接线端子说明4x Φ 4.0四段数码管和操作按键输入接口双向接口PG 卡接口手持操作器接口204213输出接口189213图2.1 BMU_V61主控板端子位置示意图电源和CAN通讯表2.1 主板端子的定义及内容表注意:拨码开关功能定义:常态时,需要将拨码开关4段都设置在OFF上,其余状态为厂家预留。
调试说明功能码查看、操作方法说明 1、三级菜单操作流程:三级菜单分别为:功能参数组(一级菜单)→功能码(二级菜单)→功能码设定值(三级菜单)。
操作流程下图所示:说明:在三级菜单操作时,可按将设定参数保存后然后再返回二级菜单,并自动转移到下一个功能码;按不存储参数,并保持停留在当前功能码。
举例:将功能码F0-06从50.00Hz 更改设定为15.00Hz 的示例(带底纹数字表示闪烁位)。
图4-3 参数编辑操作示例在三级菜单状态下,若参数没有闪烁位,表示该功能码不能修改,可能原因有:改变参数组改变功能码改变功能码数值1)该功能码为不可修改参数。
如实际检测参数、运行记录参数等。
2)该功能码在运行状态下不可修改,需停机后才能进行修改。
一、同步电机自学习1)检查电机动力线及编码器接线,确认电机的UVW动力线一一对应接到变频器输出UVW端子上以及编码器连接线插件可靠,无松动。
2)系统上电后,将检修开关拨到检修位置,确认F0-01设为1(距离控制);4)按F1-11设为1(电机带负载调谐),按检修上行或下行按钮,电动机先出现一声明显的电磁声音,然后按照检修给定的方向运行,直到检测到编码器的原点信号,当操作面板不再显示TUNE时,电机调谐完成。
此后系统将禁止运行8秒钟,用于存储参数。
调谐3次以上,比较所得到的F1-06编码器初始角度,误差应当在±15度范围内,F1-08结果应一致;5)调谐完成后,检修试运行,观察电流是否正常、电梯运行是否稳定、实际运行方向是否与给定方向一致、F4-03脉冲变化是否正常(上行增大,下行减小)。
若电梯运行方向相反或脉冲变化异常,请通过F2-10参数变更电梯运行方向或脉冲变化方向。
注意:在保证电机UVW三相动力线接线正确的情况下,如果调谐仍不成功(现象可能是调谐过程中电机不转动或者突然朝一个方向转动然后停下),请更换变频器输出动力线任意两根,再重新调谐;带负载调谐过程比较危险,调谐时须确保井道中没有人。
二、快车调试检查电梯运行方向和脉冲数是否正确,F4-03为脉冲的低数位,检修上行时F4-03的数值增加,检修下行时F4-03的数值减小。
举例说明:比如电梯安装完成后,按住检修上行按钮,而电梯实际是下行方向,F4-03显示的数值减小,此时不需要改变电动机的动力线(同步机禁止通过更改电机动力线来改变电梯运行方向),只需要将运行方向取反,脉冲方向也取反,对应参数F2-10=1。
更改后检查F4-03的数值,确保按住检修上行按钮,电梯上行,F4-03的数值增加,检修下行则相反。
相关参数:举例说明如何看平层信号的常开、常闭。
如果电梯在非平层主板上X1和X3的灯亮,在平层X1和X3的灯灭,则平层信号为常闭。
如果电梯在非平层主板上X1和X3的灯灭,在平层X1和X3的灯亮,则平层信号为常开。
注意:上下平层感应器的区分是由位置来决定的,即安装在支架上最上面的为上平层感应器,安装在支架上最下面的为下平层感应器。
主板X1到X24端子对应的参数如下:00:未使用01:上平层常开输入02:下平层常开输入03:门区常开输入04:安全回路反馈常开输入05:门锁回路反馈常开输入06:运行输出反馈常开输入07:抱闸输出反馈常开输入08:检修信号常开输入09:检修上行常开输入10:检修下行常开输入11:消防信号常开输入12:上限位信号常开输入13:下限位信号常开输入14:超载常开输入15:满载常开输入16:上1级强迫减速常开输入17:下1级强迫减速常开输入18:上2级强迫减速常开输入19:下2级强迫减速常开输入20:上3级强迫减速常开输入21:下3级强迫减速常开输入22:封门输出反馈常开输入23:消防员开关常开输入24:门机1光幕常开输入25:门机2光幕常开输入26:抱闸输出反馈2常开输入27:UPS有效常开输入28:锁梯常开输入29:安全信号常开输入230:同步机封星反馈常开输入31:门锁回路2反馈常开输入33:上平层常闭输入34:下平层常闭输入35:门区常闭输入36:安全回路反馈常闭输入37:门锁回路反馈常闭输入38:运行输出反馈常闭输入39:抱闸输出反馈常闭输入40:检修信号常闭输入41:检修上行常闭输入42:检修下行常闭输入43:消防信号常闭输入44:上限位信号常闭输入45:下限位信号常闭输入46:超载常闭输入47:满载常闭输入48:上1级强迫减速常闭输入49:下1级强迫减速常闭输入50:上2级强迫减速常闭输入51:下2级强迫减速常闭输入52:上3级强迫减速常闭输入53:下3级强迫减速常闭输入54:封门输出反馈常闭输入55:消防员开关常闭输入56:门机1光幕常闭输入57:门机2光幕常闭输入58:抱闸输出反馈2常闭输入59:UPS有效常闭输入60:锁梯信号常闭输入61:安全信号常闭输入262:同步机封星反馈常闭输入63:门锁回路2反馈常闭输入井道自学习:1)确保安全、门锁回路导通。
2)将电梯置于检修状态。
3)将电梯置于最底层平层位置,并保证下强迫减速信号有效。
!若为两层站电梯,须至少有一个平层感应器在平层插板以下,确保能准确测量注意出平层插板高度。
多层时无此要求。
4)正确设定F6-00、F6-01,保证F4-01为1。
5)设定F1-11=3,或通过主控板(MCB)上小键盘UP、SET键进行模式切换,进入到模式F-7的数据菜单后,数据显示为“0”,按UP键改为1,再按SET键系统自动执行井道自学习命令,电梯将以检修速度运行到顶层以F3-08的减速度减速停车,完成自学习。
自学习不成功,系统提示E35故障。
如果出现E45故障,为强迫减速开关距离不够,请参见F3组参数。
6)核对参数F3-12~F3-17,F4-04~F4-65,检查层高数据是否写入。
!注意:如果电梯重新调整过平层插板,请务必在快车运行前重新进行井道自学习!注意提示:1、做井道自学习前要先将E35故障复位,按操作器上的STOP/RES复位键2、如果井道自学习过程中遇第一个平层插板就报E35,检查F4-03,看运行方向和脉冲变化是否一致。
3、如果学习过程中主板上的楼层显示不翻层或一直学到顶层后,亦或45秒后停下报E35,检查平层信号的常开常闭设置是否正确。
三、轿顶板输入类型选择F5-25为轿顶板输入类型选择,这一个参数定义了轿顶板输入端子X1~X8的信号为常开还是常闭类型。
F5-25为一8位数的2进制数进过转换后得到的10进制的数,下表为二进制的每个位经过举例说明:如果X1到X8均为常闭信号,则F5-25=0+0+0+0+0+0+0+0=0;如果X1到X8均为常开,则F5-25=1+2+4+8+16+32+64+128=255如果前门开门限位X3、前门关门限位X5为常开,其它都为常闭,则F5-25=0+0+4+0+16+0+0+0=20F5-25默认为64,即表示X7满载信号为常开,其它均为常闭。
四、同步机无称重启动的舒适感调整只有配海德汉1387编码器的同步机才能实现无称重启动,配海德汉1387编码器时F1-00=0对于大部分主机来说,默认参数下启动效果即可满足要求。
如碰到默认参数下启动效果不好的主机,可作如下调节:a)逐渐增加零伺服电流系数(F8-02)值,到抱闸打开后倒溜足够小,并且电机不抖动。
b)零伺服速度环KP(F8-03)基本可以维持不变,在F8-02增加到30时,启动仍然不好,可将F8-03往下调。
c)零伺服速度环TI(F8-04)一般情况下不要超过1.00注:每次将F8-01由其它值改为2时,F8-02、F8-03、F8-04的会恢复成默认值,即F8-02=15、F8-03=0.5、F8-04=0.6,因此,如果原来无称重效果调好时的参数不是默认的参数,启动效果将会改变,如记得之前调整好的参数,可将参数直接输入即可,否则,得重新调整。
五、功能调试1)指令板CN2即带有蜂鸣器的一端接轿顶板CN7,对应接口定义如下。
2)外召显示1、外招地址设定通过按显示板别后的按钮设定,到达相应的楼层数字后,松开后2s 自动保存2、消防锁梯无需再放线到机房,只要将两根线接到相应基站的外招板上。
3、消防,锁梯没有指示灯,只接四芯插头的中间两个开关量点。
4、信号接入均需接常开点。
5、信号接入的外召板的地址需和主板设定的锁梯及消防基站地址相符,且两个信号必须接3)显示设定消防员输入JP24独立运行输入 JP23 换向输入 JP22 司机输入 JP21 直达输入 JP20 开门延时按钮输入JP19 关门按钮输入 JP18 开门按钮输入 JP17 楼层16按钮输入 JP16 2~15层按钮输入 … 楼层1按钮输入 JP1 定义 对应接口此组功能码设定相应楼层厅外显示的内容。
其值由4位组成,其中高两位代表楼层的十位FE-31除可设定第31层厅外显示的内容外,还可表示单一贯通门复选外召的功能。
当FE-31设定的值大于等于10时表示楼层31对应的显示内容。
如果电梯最大楼层小于29层(F6-00<29),当FE-31设定的值小于10时,表示此时第10层以下某一层为双门双厅外显示的情况,将此层门2外召板的拨码开关地址设为31,控制系统将可以识别贯通门的门1和门2,此时FE-31 设定的参数内容表示外召板拨码为31对应的楼层。
例如:电梯最大楼层为10层,最小楼层为1;楼层2为双开门并且有两个厅外召唤显示板及按钮。
此时应将FE-31设定为2,这样拨码地址为31和2的两个显示板都可以作为2楼的厅外召唤显示板,在这种情况下,拨码为31的厅外召唤显示板放在2层使用即可实现同层双外召唤显示板功能。
但是在这种应用情况下,两个外召召唤作用相同,不能进行独立门1、门2控制。
故障记录补充说明:1.E41在电梯停止状态不记录此故障。
2.E42此故障为门锁通时自动复位以及在门区出现故障1s后自动复位。
3.当有E51、E52故障时,若此故障持续有效,则每隔1小时才记录一次。
