初三物理并联串联练习题

联电路和并联电路练习一、选择题

1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）

A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W

2、如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（）

A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路

3．下列说法中正确的是（）

A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零

C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大

4．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为（）

A．9∶1B．1∶9C．3∶1D．1∶3

5．在图8所示的电路中。U=12V，若电压表的示数也是12V，这说明可能（）

A．灯泡L开路B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路

二、填空题

6．电阻R1、R2、R3的伏安特性曲线如图10所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。

7．在如图11所示的电路中，已知R2=R4，A、C间电压UAC＝15V，B、D间电压UBD＝7V，则A、E间UAE=______。

8．若将标称值分别为“100W、100Ω”和“2W、200Ω”的电阻串联后作为一个用电器使用，其总额定功率为______W，在电路中两电阻两端的电压之比为______，两电阻的实际功率之比为_____。

9．A灯的额定电流是B灯额定电流的3倍，而额定功率相等。串联接在电路上后，A灯的实际功率是B灯实际功率的______倍。

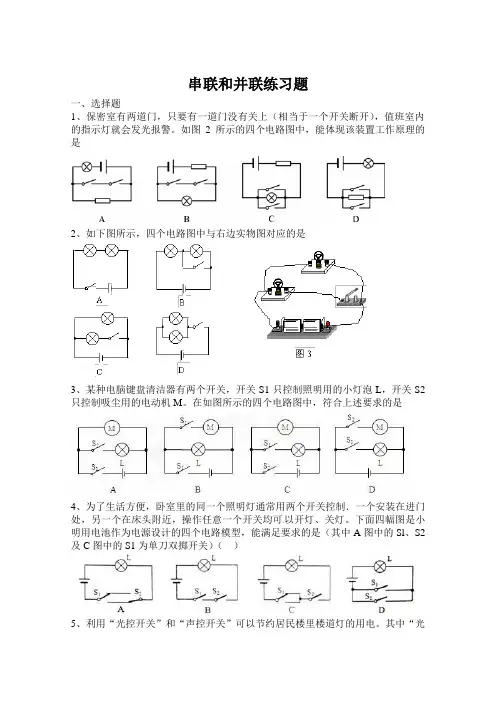

串联和并联练习题

一、选择题

1、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图2所示的四个电路图中，能体现该装置工作原理的是

2、如下图所示，四个电路图中与右边实物图对应的是

3、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是

4、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（ ）

5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是

6、图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图6（乙）所示电路中，与之对应的是

7、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图—2所示的电路中，你认为符合上述要求的是（ ）

8、某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（ ）Ａ一定串联 Ｂ一定并联 Ｃ．串联、并联都有可能 Ｄ．以上说法都不对

9、下图所示的电路中，开关闭合后，三个灯泡并联的电路是( )

10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图所示的电路图中能符合要求的是（ ）

二、填空题

11、如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 接在干路上。房间里有电灯、电视等用电器，它们是 联的。

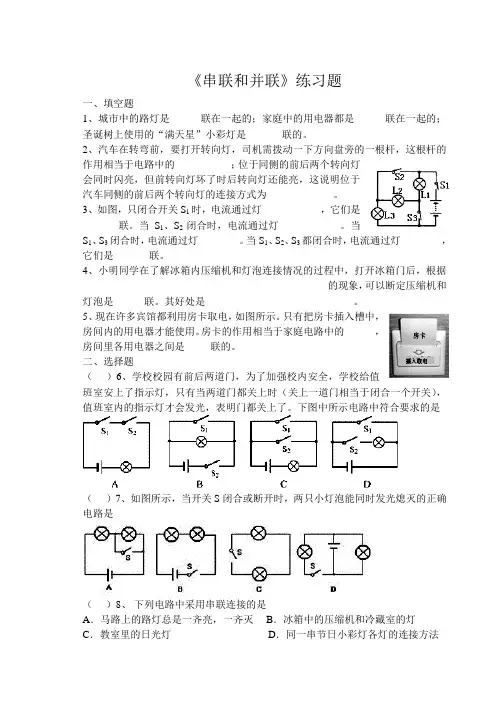

《串联和并联》练习题

一、填空题

1、城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；圣诞树上使用的“满天星”小彩灯是_______联的。

2、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的___________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。

3、如图，只闭合开关S1时，电流通过灯___________ ，它们是_______联。当S1、S2闭合时，电流通过灯____________。当S1、S3闭合时，电流通过灯________。当S1、S2、S3都闭合时，电流通过灯________，它们是_______联。

4、小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据________________________________________________的现象，可以断定压缩机和灯泡是______联。其好处是_____________________________。

5、现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，房间里各用电器之间是_____联的。

二、选择题

（ ）6、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下图中所示电路中符合要求的是

（ ）7、如图所示，当开关S闭合或断开时，两只小灯泡能同时发光熄灭的正确电路是

（ ）8、 下列电路中采用串联连接的是

A．马路上的路灯总是一齐亮，一齐灭 B．冰箱中的压缩机和冷藏室的灯

C．教室里的日光灯 D．同一串节日小彩灯各灯的连接方法 （ ）9、如下图所示，开关都闭合时，灯泡L1与L2组成串联电路的是

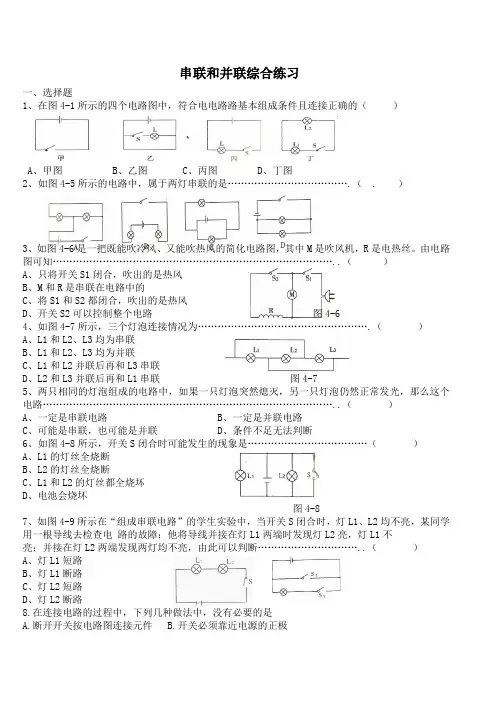

串联和并联综合练习

一、选择题

1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的（ ）

A、甲图 B、乙图 C、丙图 D、丁图

2、如图4-5所示的电路中，属于两灯串联的是……………………………….（ . ）

3、如图4-6是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知…………………………………………………………………………..（ ）

A、只将开关S1闭合，吹出的是热风

B、M和R是串联在电路中的

C、将S1和S2都闭合，吹出的是热风

D、开关S2可以控制整个电路 图4-6

4、如图4-7所示，三个灯泡连接情况为…………………………………………….（ ）

A、L1和L2、L3均为串联

B、L1和L2、L3均为并联

C、L1和L2并联后再和L3串联

D、L2和L3并联后再和L1串联 图4-7

5、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路……………………………………………………………………………..（ ）

A、一定是串联电路 B、一定是并联电路

C、可能是串联，也可能是并联 D、条件不足无法判断

6、如图4-8所示，开关S闭合时可能发生的现象是………………………………（ ）

A、L1的灯丝全烧断

B、L2的灯丝全烧断

C、L1和L2的灯丝都全烧坏

D、电池会烧坏

图4-8
