初三物理串并联练习题

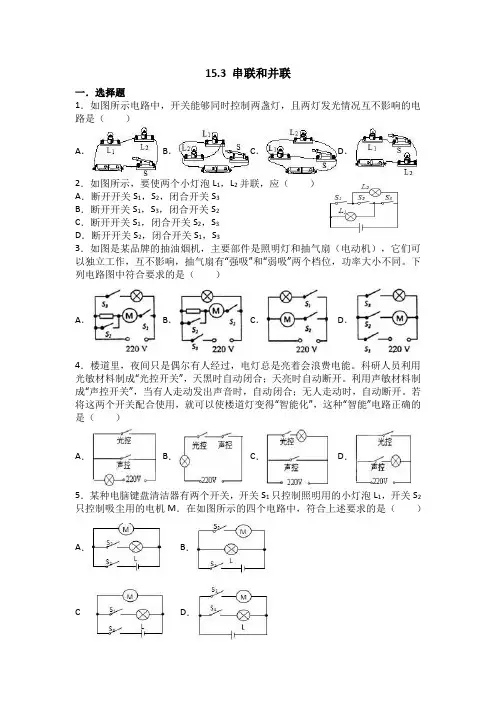

15.3 串联和并联

一．选择题

1．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）

A． B． C． D．

2．如图所示，要使两个小灯泡L1，L2并联，应（ ）

A．断开开关S1，S2，闭合开关S3

B．断开开关S1，S3，闭合开关S2

C．断开开关S1，闭合开关S2，S3

D．断开开关S2，闭合开关S1，S3

3．如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。下列电路图中符合要求的是（ ）

A． B． C． D．

4．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）

A． B． C． D．

5．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L1，开关S2只控制吸尘用的电机M．在如图所示的四个电路中，符合上述要求的是（ ）

A． B． C D． 6．如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（ ）

A． B．

C． D．

7．如图所示电路中，下列关于灯泡L1﹑L2、L3连接说法中不正确是（ ）

A．S1﹑S2都断开，L1﹑L3串联

B．S1﹑S2都闭合，L2﹑L3并联

C．S2断开，S1闭合，L1﹑L3串联

D．S2断开，S1闭合，只有L3能发光

8．如图所示的四个电路，开关S闭合后，小灯泡L1、L2串联的电路是（ ）

A． B． C． D．

9．当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（ ）

A．一定是串联 B．一定是并联

C．可能串联也可能并联 D．以上说法都不对

1 串联和并联练习题

一、填空题

1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.

2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.

3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________

.

4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.

5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.

6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.

7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________ 联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.

二、选择题

8.在连接电路的过程中，下列几种做法中，没有必要的是（ ）

A.断开开关按电路图连接元件

B.开关必须靠近电源的正极

C.各个接线点一定要连接牢固

D.全部连接完后，再对照电路图检查，无误后再闭合开关

2 9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（ ）

初三物理 串、并联电路专题复习课教案

初三物理串、并联电路专题复习课 一、教学目标：

 （一）知识与技能

 1．知道什幺是串联电路和并联电路；

 2．会画简单的串、并联电路图；理解串、并联电路连接特点；学会连接简

单的串、并联电路。 3．解串联电路各处电流关系和并联电路的干路和支中电流间的关系。

 4、理解串联电路的等效电阻，知道几个电阻并联后的总电阻比其中任一个

电阻的阻值都小。 （二）过程与方法

 1、会根据要求设计简单的串、并联电路；2．学会电流表测串联电路和并

联电路中电流的连接。 3．总结出串联电路和并联电路中的电压关系与电流关系。

 4、复习巩固串、并联电路电流和电压的特点，并会利用于解答简单的电路

问题。 （三）情感态度与价值感

 1．通过练习与讨论，培养学生的分析归纳能力，竞争意识与合作精神。

 2、在“交流讨论”中，培养学生表达自己的观点以及尊重他人的意识。

 3、在解决问题的过程中，学会与同学交流与合作。

 二、教学重点、难点

 （一）重点：

 1.让学生会连接简单电路图和学会画电路图，在解决问题的过程中，学会

初三物理并联串联练习题

1. 三个电阻分别为 R1 = 4 Ω、R2 = 7 Ω 和 R3 = 3 Ω 的电阻器串联在一起，接入电压为 U = 12 V。求整个电路的总电阻和通过电路的总电流。

2. 两个电阻分别为 R1 = 5 Ω 和 R2 = 10 Ω 的电阻器并联在一起，接入电压为 U = 8 V。求整个电路的总电阻和通过电路的总电流。

3. 一个电池驱动两个电阻器并联的电路，第一个电阻为 R1 = 3 Ω，电流为 I1 = 2 A；第二个电阻为 R2 = 5 Ω，电流为 I2 = 3 A。求整个电路的总电压和总电阻。

4. 一个电池驱动两个电阻器串联的电路，第一个电阻为 R1 = 6 Ω，电压为 U1 = 9 V；第二个电阻为 R2 = 3 Ω，电压为 U2 = 6 V。求整个电路的总电压和总电阻。

5. 一个并联电路包含三个电阻，其中两个电阻分别为 R1 = 5 Ω 和

R2 = 6 Ω，总电阻为 R 总 = 8 Ω。如果再加入一个电阻器，并使得新的并联电路的总电阻为 R' 总 = 10 Ω，求新加入的电阻器的阻值。

6. 一个电路包含两个串联电阻和一个并联电阻。已知串联电阻的总阻值为 R 串 = 8 Ω，两个串联电阻之间的电压为 U 串 = 12 V；并联电阻的阻值为 R 并 = 6 Ω。求整个电路的总电阻和通过电路的总电流。

7. 一个电路包含两个串联电阻和一个并联电阻。已知并联电阻的阻值为 R 并 = 3 Ω，其中一个串联电阻的阻值为 R1 = 4 Ω，通过该串联电阻的电流为 I1 = 2 A。求整个电路的总电压和另一个串联电阻的阻值。 以上是一些简单的初三物理并联串联练习题，通过解决这些问题，可以加深对并联和串联电路的理解和应用。希望能帮助到你！
