多晶硅生产工艺流程

(简介)

-------------------------来自于网络收集多晶硅生产工艺流程,多晶硅最主要的工艺包括，三氯氢硅合成、四氯化硅的热氢化（有的采用氯氢化），精馏，还原，尾气回收，还有一些小的主项，制氢、氯化氢合成、废气废液的处理、硅棒的整理等等。

主要反应包括：

Si+HCl---SiHCl3+H2（三氯氢硅合

成）;SiCl4+H2---SiHCl3+HCl（热氢化）;SiHCl3+H2---SiCl4+HCl+Si（还原）多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：

改良西门子法、硅烷法和流化床法。改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。短期内产业化技术垄断封锁的局面不会改变。

xx改良法生产工艺如下：

这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺法生产多晶硅所用设备主要有：

氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。

2 / 2

（1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅，其化学反应SiO2+C→Si+CO2↑

多晶硅工程分析（附改良西门子法）

这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。

（1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅，

其化学反应SiO2+C→Si+CO2↑

（2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。

其化学反应Si+HCl→SiHCl3+H2↑

反应温度为300度，该反应是放热的。同时形成气态混合物(Н2,НСl,SiНСl3,SiCl4,Si)。

（3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝SiНС13,SiC14，而气态Н2,НС1返回到反应中或排放到大气中。然后分解冷凝物SiНСl3,SiCl4，净化三氯氢硅（多级精馏）。

（4）净化后的三氯氢硅采用高温还原工艺，以高纯的SiHCl3在H2气氛中还原沉积而生成多晶硅。

其化学反应SiHCl3+H2→Si+HCl。

多晶硅的反应容器为密封的，用电加热硅池硅棒（直径5-10毫米，长度1.5-2米，数量80根），在1050-1100度在棒上生长多晶硅，直径可达到150-200毫米。

这样大约三分之一的三氯氢硅发生反应，并生成多晶硅。剩余部分同Н2,НСl,SiНС13,SiCl4从反应容器中分离。这些混合物进行低温分离，或再利用，或返回到整个反应中。气态混合物的分离是复杂的、耗能量大的，从某种程度上决定了多晶硅的成本和该工艺的竞争力。

改良西门子法生产多晶硅工艺流程

1. 氢气制备与净化工序

在电解槽内经电解脱盐水制得氢气。电解制得的氢气经过冷却、分离液体后，进入除氧器，在催化剂的作用下，氢气中的微量氧气与氢气反应生成水而被除去。除氧后的氢气通过 一组吸附干燥器而被干燥。净化干燥后的氢气送入氢气贮罐，然后送往氯化氢合成、三氯氢硅氢还原、四氯化硅氢化工序。

电解制得的氧气经冷却、分离液体后，送入氧气贮罐。出氧气贮罐的氧气送去装瓶。气液分离器排放废吸附剂，氢气脱氧器有废脱氧催化剂排放，干燥器有废吸附剂排放，均由供货商回收再利用。

2. 氯化氢合成工序

从氢气制备与净化工序来的氢气和从合成气干法分离工序返回的循环氢气分别进入本工序氢气缓冲罐并在罐内混合。出氢气缓冲罐的氢气引入氯化氢合成炉底部的燃烧枪。从液氯汽化工序来的氯气经氯气缓冲罐，也引入氯化氢合成炉的底部的燃烧枪。氢气与氯气的混合气体在燃烧枪出口被点燃，经燃烧反应生成氯化氢气体。出合成炉的氯化氢气体流经空气冷却器、水冷却器、深冷却器、雾沫分离器后，被送往三氯氢硅合成工序。

为保证安全，本装置设置有一套主要由两台氯化氢降膜吸收器和两套盐酸循环槽、盐酸循环泵组成的氯化氢气体吸收系统，可用水吸收因装置负荷调整或紧急泄放而排出的氯化氢 气体。该系统保持连续运转，可随时接收并吸收装置排出的氯化氢气体。

为保证安全，本工序设置一套主要由废气处理塔、碱液循环槽、碱液循环泵和碱液循环冷却器组成的含氯废气处理系统。必要时，氯气缓冲罐及管道内的氯气可以送入废气处理塔 内，用氢氧化钠水溶液洗涤除去。该废气处理系统保持连续运转，以保证可以随时接收并处理含氯气体。

3. 三氯氢硅合成工序

原料硅粉经吊运，通过硅粉下料斗而被卸入硅粉接收料斗。硅粉从接收料斗放入下方的中间料斗，经用热氯化氢气置换料斗内的气体并升压至与下方料斗压力平衡后，硅粉被放入 下方的硅粉供应料斗。供应料斗内的硅粉用安装于料斗底部的星型供料机送入三氯氢硅合成炉进料管。

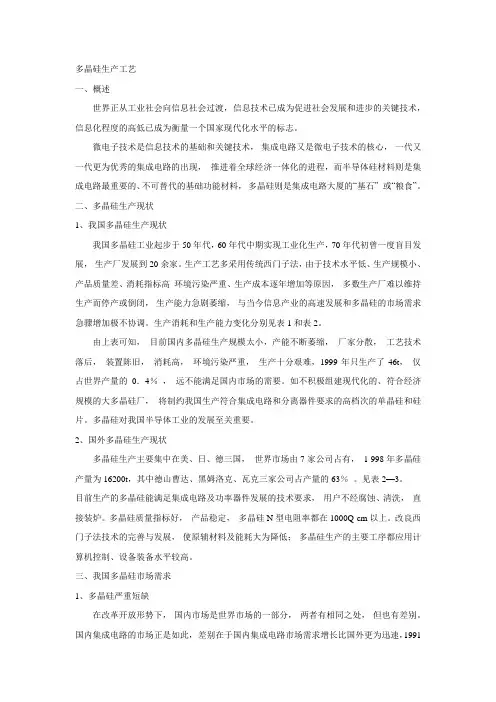

多晶硅生产工艺

一、概述

世界正从工业社会向信息社会过渡， 信息技术已成为促进社会发展和进步的关键技术，信息化程度的高低已成为衡量一个国家现代化水平的标志。

微电子技术是信息技术的基础和关键技术， 集成电路又是微电子技术的核心， 一代又一代更为优秀的集成电路的出现， 推进着全球经济一体化的进程，而半导体硅材料则是集成电路最重要的、不可替代的基础功能材料， 多晶硅则是集成电路大厦的“基石” 或“粮食”。

二、多晶硅生产现状

1、我国多晶硅生产现状

我国多晶硅工业起步于50年代，60年代中期实现工业化生产，70年代初曾一度盲目发展， 生产厂发展到20余家。生产工艺多采用传统西门子法，由于技术水平低、生产规模小、产品质量差、消耗指标高 环境污染严重、生产成本逐年增加等原因， 多数生产厂难以维持生产而停产或倒闭， 生产能力急剧萎缩， 与当今信息产业的高速发展和多晶硅的市场需求急骤增加极不协调。生产消耗和生产能力变化分别见表1和表2。

由上表可知， 目前国内多晶硅生产规模太小，产能不断萎缩， 厂家分散， 工艺技术落后， 装置陈旧， 消耗高， 环境污染严重， 生产十分艰难，1999年只生产了46t， 仅占世界产量的0．4％ ， 远不能满足国内市场的需要。如不积极组建现代化的、符合经济规模的大多晶硅厂， 将制约我国生产符合集成电路和分离器件要求的高档次的单晶硅和硅片。多晶硅对我国半导体工业的发展至关重要。

2、国外多晶硅生产现状

多晶硅生产主要集中在美、日、德三国， 世界市场由7家公司占有， 1 998年多晶硅产量为16200t，其中德山曹达、黑姆洛克、瓦克三家公司占产量的63％ 。见表2—3。

目前生产的多晶硅能满足集成电路及功率器件发展的技术要求， 用户不经腐蚀、清洗， 直接装炉。多晶硅质量指标好， 产品稳定， 多晶硅N型电阻率都在1000Q·cm以上。改良西门子法技术的完善与发展， 使原辅材料及能耗大为降低； 多晶硅生产的主要工序都应用计算机控制、设备装备水平较高。
