机械工程中飞轮能量存储系统设计分析

简论飞轮储能系统关键技术及其研究现状作者：魏民来源：《科学与信息化》2020年第02期摘要飞轮储能技术的研究价值非常高并且其应用的前景非常好，这篇文章简单介绍了飞轮储能的工作原理以及飞轮转子，轴承支撑系统，电动机/发电机等三项较为重要的技术，并在这三项比较重要的技术上面重点对飞轮的储能系统进行了详细的阐述。

关键词飞轮;储能系统;关键;现状引言目前的储能的设备有化学储能，物理储能以及其他的储能是设置。

在物理储能的方法中，飞轮储能特点较为突出，充电时间较为短暂，充放电效率等方面而受到非常广大的关注。

1 飞轮储能系统工作原理飞轮储能装置，又被叫作机电电池系统，也叫作飞轮电池，是一种机械和电能的转换和存储系统。

飞轮储能的系统一般由速度较高的飞轮，电动机/发电机，轴承支撑装置，电力电子转换装置，电子控制装置和附加装置（比如说真空泵，应急备用轴承）等组成。

它是一个集成性能较为强大的系统，飞轮储能是现代电力电子技术的应用。

电子电力转换器作为主要的驱动装置，以带动飞轮以较高的速度旋转[1]。

电机则一直处在较为稳定的速度，一直等到释放能量的控制信号为止。

如图1所示：2 飞轮储能系统关键技术分析飞轮储能系统的结构由飞轮转子，支撑轴承，电动发电机等其他组成。

接下来，对飞轮储能的三项较为重要的技术进行一定的分析。

2.1 飞轮转子飞轮储能系统中最核心的部分就是飞轮的转子。

整个系统的能量转换和飞轮的旋转有着非常大的关系。

飞轮旋转时的动能E表示为其中，J为ω的旋转惯性和角速度-飞轮。

从公式可以看出，为了增加飞轮的能量存储，可以增加飞轮转子的惯性并且可以提高飞轮的速度。

2.2 支承轴承技术分析由于高摩擦损耗和低极限转速，机械轴承不适合单独支持高速飞轮储能系统。

由于其高的支撑强度和紧凑的结构，机械轴承能够对轴承进行短时间的保护，这种轴承会由快速充放电飞轮系统对其进行一定的支持[2]。

2.3 电动/发电机技术分析在飞轮的储能系统中，机械能和电能之间的相互的能量转换是通过集成的电动机/发电机共同来完成的，因此电动机/发电机的性能将会对飞轮储能系统的效率造成直接的影响。

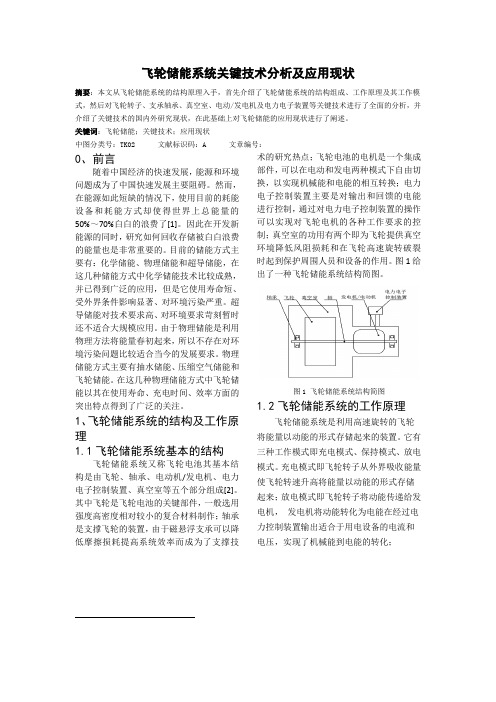

飞轮储能系统关键技术分析及应用现状摘要：本文从飞轮储能系统的结构原理入手，首先介绍了飞轮储能系统的结构组成、工作原理及其工作模式，然后对飞轮转子、支承轴承、真空室、电动/发电机及电力电子装置等关键技术进行了全面的分析，并介绍了关键技术的国内外研究现状，在此基础上对飞轮储能的应用现状进行了阐述。

关键词：飞轮储能；关键技术；应用现状中图分类号：TK02 文献标识码：A 文章编号：0、前言随着中国经济的快速发展，能源和环境问题成为了中国快速发展主要阻碍。

然而，在能源如此短缺的情况下，使用目前的耗能设备和耗能方式却使得世界上总能量的50%～70%白白的浪费了[1]。

因此在开发新能源的同时，研究如何回收存储被白白浪费的能量也是非常重要的。

目前的储能方式主要有：化学储能、物理储能和超导储能，在这几种储能方式中化学储能技术比较成熟，并已得到广泛的应用，但是它使用寿命短、受外界条件影响显著、对环境污染严重。

超导储能对技术要求高、对环境要求苛刻暂时还不适合大规模应用。

由于物理储能是利用物理方法将能量春初起来，所以不存在对环境污染问题比较适合当今的发展要求。

物理储能方式主要有抽水储能、压缩空气储能和飞轮储能。

在这几种物理储能方式中飞轮储能以其在使用寿命、充电时间、效率方面的突出特点得到了广泛的关注。

1、飞轮储能系统的结构及工作原理1.1飞轮储能系统基本的结构飞轮储能系统又称飞轮电池其基本结构是由飞轮、轴承、电动机/发电机、电力电子控制装置、真空室等五个部分组成[2]。

其中飞轮是飞轮电池的关键部件，一般选用强度高密度相对较小的复合材料制作；轴承是支撑飞轮的装置，由于磁悬浮支承可以降低摩擦损耗提高系统效率而成为了支撑技术的研究热点；飞轮电池的电机是一个集成部件，可以在电动和发电两种模式下自由切换，以实现机械能和电能的相互转换；电力电子控制装置主要是对输出和回馈的电能进行控制，通过对电力电子控制装置的操作可以实现对飞轮电机的各种工作要求的控制；真空室的功用有两个即为飞轮提供真空环境降低风阻损耗和在飞轮高速旋转破裂时起到保护周围人员和设备的作用。

飞轮储能电机控制模拟分析飞轮储能电机控制模拟分析飞轮储能电机是一种先进的能量储存和释放技术，通过将电能转化为机械能并存储在旋转的飞轮中，以便在需要时释放出来。

在本文中，我们将逐步分析如何控制飞轮储能电机。

第一步：电能输入飞轮储能电机的控制首先需要将电能输入到系统中。

这可以通过将电源与电机的输入端连接来实现。

在这一步中，我们需要确保电源的电压和频率符合电机的要求，并将电能传输到电机中。

第二步：电机控制将电能输入到电机后，我们需要对电机进行控制，使其旋转并将机械能储存在飞轮中。

这可以通过使用电机控制器来实现。

电机控制器可以根据需求调整电机的转速和方向。

例如，我们可以使用PWM（脉宽调制）技术来控制电机的转速。

第三步：飞轮储能一旦电机开始旋转，机械能将被储存在飞轮中。

飞轮通常由轻质材料制成，以减少旋转时的惯性和能量损耗。

飞轮的设计需要考虑其质量、直径和旋转速度等参数，以便实现高效的能量存储。

第四步：能量释放当需要释放储存在飞轮中的能量时，我们可以通过控制电机的反向旋转来实现。

在这个过程中，飞轮的机械能将被转化为电能，并通过电机控制器输出。

这时，我们可以将电能用于其他设备或系统，以满足特定需求。

第五步：监控和保护在飞轮储能电机的控制过程中，我们需要对系统进行监控和保护，以确保其正常运行且安全可靠。

这可以通过安装传感器来检测电机和飞轮的温度、速度和电流等参数，并采取相应措施来防止过热或过载等问题。

总结：飞轮储能电机的控制模拟分析涉及电能输入、电机控制、飞轮储能、能量释放以及监控和保护等步骤。

通过合理的控制和设计，飞轮储能电机可以实现高效的能量转换和储存，为各种应用领域提供可靠的能源解决方案。

飞轮储能系统的工作原理分析飞轮储能系统是一种常见的能量存储和释放装置，其工作原理基于机械能的转化和存储。

本文将对飞轮储能系统的工作原理进行详细分析。

一、飞轮储能系统的基本结构飞轮储能系统由主要组成部分组成，包括飞轮、轴承、电机/发电机、能量转换装置以及控制系统。

1. 飞轮：飞轮是飞轮储能系统最核心的部分，通常由高强度材料制成，如碳纤维复合材料。

其结构设计旨在保证机械能的存储和释放效率。

2. 轴承：轴承用于支撑和保持飞轮的旋转，通常采用高性能轴承，如磁悬浮轴承或气体轴承，以减小能量损失和摩擦。

3. 电机/发电机：电机用于将电能转化为机械能，使飞轮旋转起来；发电机则负责将旋转的机械能转化为电能，实现能量的存储。

4. 能量转换装置：能量转换装置用于控制能量的流动和转化，以确保能量的高效传输。

常见的装置包括液力耦合器、离合器等。

5. 控制系统：控制系统用于监测和控制飞轮储能系统的运行，包括电压、转速、温度等参数的检测和调节，以确保系统的安全和稳定。

二、飞轮储能系统的工作原理飞轮储能系统的工作原理基于动能的存储和释放。

其整体工作流程可以分为三个主要阶段，即储能阶段、存储阶段和释能阶段。

1. 储能阶段：在储能阶段，电机驱动飞轮进行高速旋转，将电能转化为机械能并存储在飞轮中。

电机通过电源获得能量，并通过能量转换装置将能量输入到飞轮上。

2. 存储阶段：在存储阶段，飞轮继续保持高速旋转，机械能得以有效存储。

此时，控制系统负责监测和调节飞轮的转速和温度，以确保飞轮处于安全运行状态。

3. 释能阶段：在需要释放能量时，控制系统通过控制电机/发电机的工作模式来实现能量的释放。

如果需要将储存的机械能转化为电能供外部使用，则发电机将以逆向的方式工作，将机械能转化为电能输出；如果需要将储存的机械能转化为机械功对外界进行作业，则电机将输出能量，驱动外部设备工作。

三、飞轮储能系统的优势和应用领域1. 优势：飞轮储能系统具有高功率密度、快速响应、长寿命和高效率等优点。

飞轮储能技术研究报告飞轮储能技术研究报告1.飞轮储能技术原理简介飞轮储能技术起源于20世纪70年代，但当时技术水平限制了其实际应用。

直到20世纪90年代，随着碳纤维材料和磁轴承技术的发展，美国科学家成功地研发出飞轮电池。

飞轮储能利用物理方法实现储能，实现电能和机械能的相互转化，工作过程中不会造成任何污染。

飞轮储能是一种物理储能方式，通过电力电子设备驱动飞轮进行高速旋转，利用飞轮高速旋转时所具备的动能进行能量存储，通过电动/发电一体化双向高效电机配合真空中的飞轮实现电能和动能的双向转换，如图1所示。

飞轮储能系统由高强度合金或复合材料做成的飞轮转子、高速轴承、电动/发电机、电力转换器、真空安全罩等部分组成，如图2所示。

飞轮储能设施充放电的实现方式为：（1）当飞轮存储能量时，电动/发电一体化双向高效电机实现电动机运行状态，将电能转换为飞轮转子的动能，飞轮转速升高实现能量的存储；（2）当飞轮释放能量时，电动/发电一体化双向高效电机实现发电机运行状态，将高速旋转的飞轮转子动能转换为电能，飞轮转速下降实现能量的释放。

飞轮所存储的能量计算公式为：E=Jω2，其中J为飞轮的转动惯量，ω为飞轮旋转的角速度。

从公式中可以看到，飞轮存储的能量值与飞轮转速的平方以及飞轮的转动惯量成正比。

提高飞轮的转速可以更显著地提高飞轮存储的能量值。

飞轮储能系统的控制策略原理如图3所示。

飞轮储能系统共有三种工作状态，分别为充电、维持和放电，可根据系统电压的高低自动响应充放电动作。

当系统电压抬高，电压值U>U2+a时，飞轮储能系统处于充电状态，吸收外部电能进行存储，充电的功率随系统电压的升高而增大；当系统电压降低，电压值U<U2-a时，飞轮储能系统处于放电状态，向外部释放电能，放电的功率随系统电压的降低而增大；当系统电压值在空载电压附近波动时，为飞轮的旋转维持区域[U2-a。

U2+a]，飞轮执行维持转速指令，处于不充电、不放电的空转状态。

飞轮储能系统及简述在电网的调频调峰方面，飞轮储能电站与核电站，火电站等其他类型的电站相比，在爬升能力，调峰调频比率等方面有着一定的优势。

1研究意义储能技术应用于电力系统，可以改变电能生产、输送与消费必须同步完成的传统模式。

目前，我国正在规划与大力发展坚强智能电网，全面覆盖发-输-变-配-用-调的六大环节与信息平台的建设。

储能技术将是未来智能电网的重要组成部分，涉及其建设的各个主要环节。

发展储能技术重要意义包括削峰填谷、调节节约能源、提高电力电网系统效率、保证电力电网系统安全等方面。

同时采用储能技术可以弥补新能源发电的随机性、波动性，并实现新能源发电的平滑输出，使大规模风电及太阳能发电更安全更可靠地并入常规电网。

储能技术也可以解决电动汽车充电的随机性、波动性问题，有效调节电动汽车充电引起的电网电压、频率及相位的变化，为新能源汽车的大规模推广提供基础。

随着智能电网、分布式供电等新技术的推广应用，储能的作用进一步突现出来。

大规模储能技术的发展和应用将对新能源乃至整个电力系统带来革命性的影响。

2飞轮储能的原理飞轮储能是利用高速旋转的飞轮将电能以动能形式储存起来。

典型的飞轮储能系统的基本结构如图1所示, 主要由五部分组成：飞轮转子、支撑轴承、高速电机、双向变流器、真空室。

为了减少空闲运转时的损耗，提高飞轮的转速和飞轮储能装置的效率，飞轮储能装置轴承的设计一般都使用非接触式的磁悬浮轴承技术，而且将电机和飞轮都密封在一个真空容器内以减少风阻。

通常发电机和电动机使用一台电机来实现，通过轴承直接和飞轮连接在一起。

图1飞轮储能系统的基本结构其工作原理为：系统储能时，高速电机作为电动机运行，由工频电网提供的电能经变频器驱动电机加速，电机拖动飞轮加速储能，能量以动能形式储存在旋转的飞轮体中。

当飞轮达到设定的最大转速后，系统处于能量保持状态，直到接收到一个释放能量的控制信号，系统释放能量，高速旋转的飞轮利用其惯性作用拖动电机减速发电，经变流器输出适用于电网要求的电能，完成动能到电能的转换。

机车磁飞轮系统的设计与优化磁飞轮系统是一种利用旋转质量惯性实现能量存储和能量释放的装置。

在机车中，磁飞轮系统被广泛应用于能量回收和动力辅助等方面。

本文将探讨机车磁飞轮系统的设计原理和优化方法。

一、机车磁飞轮系统的设计原理机车磁飞轮系统主要由磁飞轮、电机、控制系统和能量转化系统四部分组成。

磁飞轮作为能量存储单元，通过电机将动力能转化为旋转能，并存储在磁飞轮中。

当需要释放能量时，磁飞轮通过电机释放旋转能，将其转化为电能，并向车辆提供所需的动力。

设计一个高效可靠的机车磁飞轮系统，需要考虑以下几个方面：1. 磁飞轮类型选择：根据实际需求，可以选择永磁磁飞轮或超导磁飞轮。

永磁磁飞轮具有体积小、质量轻、响应速度快等特点，但能量存储密度较低；超导磁飞轮能量存储密度高，但系统复杂、制冷需求大。

根据具体情况选择适合的磁飞轮类型。

2. 磁飞轮容量确定：根据机车功率需求和能量回收率，确定磁飞轮容量大小。

过小的容量可能无法满足能量回收需求，过大的容量则会增加整个系统的体积和重量。

综合考虑功率需求和轻量化要求，确定合适的容量。

3. 电机选择和设计：电机是机车磁飞轮系统的核心部分，负责将电能转化为旋转能和将旋转能转化为电能。

根据磁飞轮容量和功率需求，选择合适的电机类型（直流电机、交流电机或无刷电机）和参数。

在设计电机时，需要考虑电机的效率、响应速度和可靠性等因素。

4. 控制系统设计：控制系统对机车磁飞轮系统的运行和能量转换起关键作用。

通过实时监测磁飞轮转速和机车动力需求，控制系统能够实现磁飞轮能量的存储和释放。

控制系统设计应考虑控制精度、系统响应速度和稳定性等因素。

5. 能量转化系统设计：能量转化系统包括能量转换器和电能储存装置。

能量转换器用于将机车动力传递给磁飞轮，将磁飞轮释放的旋转能转化为电能供机车使用。

电能储存装置（如电池组）用于存储磁飞轮释放的电能，以便在需要时提供给机车使用。

二、机车磁飞轮系统的优化方法为了提高机车磁飞轮系统的效率和性能，可以采取以下优化方法：1. 磁飞轮惯性轴的设计：磁飞轮的惯性轴是连接磁飞轮和电机的重要部件，对系统的效率和稳定性起到关键作用。

飞轮储能系统的设计与性能分析随着能源需求的不断增长和环境问题的日益突出，新能源技术正受到越来越多的关注。

在可再生能源产业中，飞轮储能系统被认为是一种高效、可靠的能源储存解决方案。

本文将对飞轮储能系统的设计原理和性能进行分析，以探索其在可再生能源领域中的应用前景。

飞轮储能系统是一种利用机械能存储和释放能量的技术，使用高速旋转的飞轮来存储能量并在需要时释放。

其设计原理基于动量守恒定律，即当飞轮旋转时具有动量，通过调整飞轮的转速可以实现能量的存储和释放。

飞轮储能系统主要由飞轮、轴承、电动机和发电机组成。

飞轮的重量、形状和材料选择都对系统的性能有重要影响。

首先，飞轮的质量是影响系统储能容量的重要参数。

根据动能公式，飞轮的动能与其质量和转速的平方成正比。

因此，增加飞轮的质量可以提高储能容量，但也会增加系统的体积和成本。

另外，飞轮的形状和材料选择也会对系统的性能产生影响。

常见的飞轮形状有圆盘状、圆柱状和球状等，每种形状都有不同的优势和劣势。

例如，球状飞轮在相同质量下具有更高的转动惯量，能够存储更多的能量，但制造难度和成本较高。

关于材料选择，高强度、低密度和良好的耐磨性是理想的特性，常用的材料有碳纤维复合材料、钢铁和铝合金等。

其次，飞轮的转速对系统的性能也具有重要影响。

通过增加飞轮的转速，可以提高储能容量和输出功率，但也会增加系统的运行稳定性和安全性方面的挑战。

高速旋转的飞轮会带来较大的离心力和摩擦热，需要采取适当的轴承结构和散热措施来保证系统的安全运行。

此外，控制飞轮的转速在储能和释放过程中也是关键。

转速控制系统需要能够实时监测飞轮的转速和运行状态，并根据实际需求进行调整，以实现储能和释放的平衡。

除了设计原理，飞轮储能系统的性能分析也是非常重要的。

系统的能量损耗、效率和响应速度是评价其性能的关键指标。

能量损耗主要包括轴承摩擦、飞轮材料的内部损耗和电动机的功率损耗等。

这些损耗会导致储能效率的降低，因此需要在设计和工程实践中进行最小化。

飞轮储能系统的设计与优化飞轮储能系统是一种创新的能源储存技术，它利用高速旋转的飞轮来储存和释放能量。

这种系统具有高效、可靠和可持续的特点，在解决能源供需不平衡和提高能源利用效率方面有着广阔的应用前景。

本文将从设计与优化的角度，探讨飞轮储能系统的相关问题。

一、飞轮储能系统设计考虑的因素1. 飞轮选择：飞轮的选材和制造工艺直接影响系统的性能。

高强度、耐热和低摩擦系数的材料是制造高性能飞轮的基础。

同时，制造工艺的精细度和成本也需要考虑。

2. 飞轮容量：飞轮容量与系统的储能能力相关。

容量过小会影响储能效果，容量过大则增加了制造和维护的成本。

因此，需要权衡各方面因素，选择适当的飞轮容量。

3. 飞轮旋转速度：飞轮旋转速度直接影响储能效率和输出功率。

过高的旋转速度可能导致能量损失过大，而过低则影响系统的输出能力。

因此，在设计过程中需要确定合适的旋转速度。

二、飞轮储能系统的性能优化方法1. 降低能量损失：减小飞轮的摩擦和磁滞损耗是提高系统效率的关键。

通过优化轴承和磁悬浮系统，减少能量的损失。

同时，合理设计飞轮表面的光洁度和润滑系统，降低摩擦损失。

2. 提高系统响应速度：飞轮储能系统需要在能量储存和释放之间实现快速切换。

因此，优化控制算法和电子控制系统，提高系统的响应速度和稳定性是关键。

在增加输出功率的同时，保证系统的安全性。

3. 系统安全性设计：飞轮储能系统具有高速旋转的特性，因此系统的安全性设计十分重要。

添加防护装置和控制系统，确保在突发情况下系统能够安全停止。

此外，应考虑飞轮的制动和冷却系统，避免过热和超速。

三、飞轮储能系统的应用前景和挑战1. 应用前景：飞轮储能系统在航天、轨道交通和可再生能源等领域具有广泛应用前景。

其高能量密度和快速响应特性使其成为解决能量存储与释放问题的理想选择。

2. 技术挑战：飞轮储能系统仍面临着一些技术挑战。

如何降低系统的成本、提高飞轮的制造精度和运行稳定性是当前亟待解决的问题。

同时，与传统储能技术相比，飞轮储能系统的规模和容量有限，限制了其在大规模能源储存方面的应用。
