阿特拉斯空压机的基本常识

一、压缩机工作原理一、压缩机结构图4：空气过滤器盖AF：空气过滤器TV：加下载阀EI：低压转子DP2 冷却水管WO 冷却水出CA 后冷3 MD连接管CI 中冷WI 冷却水进AO 送气口DP1 排水口SVH 高压安全阀DRA 后冷疏水器SVI 低压安全阀DRI 中冷疏水器Eh 低压转子M1 马达1 马达转向标记2 盖一、压缩机工作原理二、工作原理一、压缩机工作原理一、压缩机工作原理一、压缩机工作原理IMDworkflow.exe二、压缩机日常操作一、开机前1、检查油位2、打开压缩机冷却水进、出水阀门3、打开压缩机送气阀门4、关闭疏水器排水阀门5、启动压缩机二、压缩机日常操作二、运行中1、每二小时检查压缩机运行状态一次，各运行参数是否正常（压力、温度） 2、每二小时检查一次自动排水阀排水是否正常，并手动排水一次二、压缩机日常操作三、停机1、停机后，运行10分钟后，关闭压缩机冷却水阀门2、关闭送气阀门3、打开疏水阀门注：长时间停机，须每天手动盘车数圈，最好运行4-5分钟。

长时间加载运行，每个班次须手动加下载数次。

水冷机注意水质处理与日后监测，风冷机注意室内通风条件。

开机运行一个月后，须检查紧固所有电线电缆。

二、压缩机日常操作二、压缩机日常操作三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明1 停车按钮2 启动按钮3 显示器4 上下滚动键5 制表键6 通电指示灯7故障报警指示灯8 自动控制运行灯9 功能键10、11、12象形图形S2 紧急停车按钮一、控制器外形三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明一、按功能键F2读运行参数（上下滚动键）、按F3加下载进行切换三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明控制设定保护设定维护设定时钟设定配制三、按功能键F1进入子菜单、按上下滚动键选择子菜单 1、Status Date(状态) 2、Measured Date(测试数据) 3、Counters(运行时间) 4、Test(测试) 5、Modify parameters(修改设定) 6、Service(维修) 7、Save Date(储存)三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明二、按功能键F1进入子菜单、按上下滚动键选择 子菜单、按制表键 进入子菜单具体内容1、Status date(状态）a)目前故障状态具体指示1）一、二级排气温度过高超过220度2）二级进气温度过高超过于70度3）油度过高超高70度4）油压过低小于1.2bar5）马达过载（要先复位热继电器或空气开关） b)故障复位（按功能键F3）三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明 2、Measured date(测试数据）三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明3、Counters(运行时间数）4、Test(测试）屏幕显示测试三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明 5、Modify Parameters(修改设定）1） 控制设定三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明 2）保护设定 3)维护参数设定维护等级时定修改4）Timers(时钟设定）定时开机、开机设定、定时压力段设定三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明5）Configuration(配制）6、Service维护保养后复位三、三、MKIV MKIV MKIV控制器操作说明控制器操作说明7、Save data四、压缩机日常维护一、每周a)每周检查一次油位是否正常b)空气储气罐每周放水一次c)检查空压缩机设定与运行是否一致d)检查是否有漏气、水、油现象e)检查空压缩机是否不正常响声四、压缩机日常维护二、每三个月a)清洁机器，清洁马达进风口，空气进风口b)清洁或更换空气过滤器c)清洁自动疏水器d)清洁油呼吸气过滤器e)如有必要马达加黄油四、压缩机日常维护三、每年或8000小时a)更换油吸呼器上过滤器b)更换空滤、油滤、油c)进行安全阀测试d)清洁机器、油冷、中冷、后冷却器e)检查、紧固电器，电线、电缆线f)检查联轴器，加下载阀，更换加下载膜片，马达加黄油等四、压缩机日常维护四、保养指导1）更换空气过滤器四、压缩机日常维护2）更换油与油过滤器加油孔油过滤器放油孔四、压缩机日常维护3）清洗疏水器四、压缩机日常维护4）清洗或更换油呼吸器四、压缩机日常维护5）冷却维护与清洗四、压缩机日常维护6）加下载阀维护保养五、压缩机一般故障识别与处理一、压缩机流量少或压力低a)客户用量增大b)安全阀漏气c)压缩机加下载设定不正确二、油压过低a) 油位低b)油过滤阻塞五、压缩机一般故障识别与处理三、油温过高a)油少b)油过滤阻塞或冷却水量少四、压缩机送气温度高a)压缩机进气温度高b)冷却水流量少c)冷却器阻塞换热郊果差五、压缩机一般故障识别与处理五、压缩机不加载a)加下载电磁阀坏b)加下载组合阀问题c)加下载控制管路漏气六、工作原理六、MD MD MD工作原理MD外形结构图MD1 压差调节接口(-)2 压差调节接口(+)3 再生空气进口阀4 再生空气冷却器5 手动排水阀6 疏水器7 驱动马达8 截止阀9 旁通阀10 送气阀11 进气阀六、六、MD MD MD工作原理工作原理Hot regen airROTOR DRUM Wet, cooled air Dry airRegen. air 60-65%35-40%。

附录阿特拉斯空压机操作手册一、引言附录部分包含了阿特拉斯空压机的操作手册。

本操作手册旨在为用户提供正确的操作指导，以确保空压机的正常运行和使用安全。

请在使用空压机之前，仔细阅读本操作手册，并按照指南进行操作。

二、安全注意事项1. 在操作空压机前，确保已经通电，并且处于适当的电源电压下。

2. 请勿将手指、手部或其他物体伸入空压机内部，以避免可能的伤害。

3. 请勿在拔掉电源插头之前，直接关闭空压机的电源开关。

4. 在维护和清洁空压机时，请将电源插头拔出。

5. 请勿使用破损、老化或不符合标准的电源电缆。

6. 在清洁空压机过程中，确保空压机已经停止运行，并且电源已经断开。

7. 请不要使用缺乏保护措施的电源插座。

8. 在维修和检查空压机时，请先拔出电源插头。

三、操作步骤1. 打开空压机的电源开关，并确认电源指示灯已亮。

2. 检查压力表，确保压力表指示在正常范围内。

3. 打开空压机的空气放水阀，排出可能的杂质和水分。

4. 打开主气阀门，并调节所需的气压。

5. 主动压缩空气，在需要时使用空压机提供的其他功能，如冷却系统和过滤系统等。

6. 当操作结束时，关闭空压机的主气阀门，并关闭电源开关。

7. 清洁和维护空压机的各个部件，以确保其正常运行。

四、常见故障及排除方法1. 空压机无法启动：检查电源是否正常连接，检查电源插头和插座是否损坏，检查电源开关是否已打开。

2. 空气压力不足：检查空气放水阀是否打开，检查压缩机是否存在漏气现象。

3. 噪音过大：检查空压机是否放置在平稳的地面上，检查各个部件是否紧固，如有故障请及时维修。

4. 过热：检查冷却系统是否正常运转，检查散热器是否被堵塞。

五、维护保养1. 定期检查并更换空压机的滤芯和滤网，以确保空气质量。

2. 定期检查和清洁空压机的冷却系统，以确保散热效果。

3. 定期检查并紧固空压机的各个连接部件，以确保其稳固性。

4. 定期清洁空压机的外壳，并使用干净的布进行擦拭。

5. 遵守空压机的规定保养周期，定期进行全面的维护和检修。

阿特拉斯空压机介绍第一篇：阿特拉斯空压机介绍阿特拉斯空压机介绍1.机型认识G系列代表喷油机GA单级压缩，流量0.82~84.7m3/min，功率5.5~500KW（3，5，7，11，15，18，22，30，37，45，55，75，90，110，132，160，180，200，250，315，355，400，450，500），排气压力7.5bar，8.5bar，10bar，13barGR双级压缩GX小型移动式螺杆机，流量0.24~1.6m3/min。

率2~11KW（2，3，4，5，6，7，11）排气压力7.5bar，8.6bar。

GAR系列铁路机车车辆专用喷油螺杆压缩机，流量0.6~3.7m3，功率5~30KW。

Z系列代表无油机ZA单级压缩（水冷，压力在3.5bar左右）ZE单级压缩（风冷，压力在3.5~4bar）ZT双级压缩（风冷，压力在4~13bar）ZR双级压缩（水冷，压力在4~13 bar左右）X系列代表移动机XAS：单级压缩，低风压压力在4~13bar左右XRV：双级压缩，高风压SF系列无油涡选压缩机，流量0.6~3.7m3/min，功率1~15KW （1，4，6，8，11，15），排气压力8bar，10bar。

FX系列冷冻式干燥器，流量0.42~20.7m3/min2。

机组系列号分类AII：GA90以下原装进口机（不包括GA90）AIF：FA90以上原装进口机（包括GA90以及所以无油机）ARP：年限较久的空压机，1990年以前生产的。

WAC：无锡组装机机组核心部分为进口成本，其他为国产。

2000年以前生产的尾数为6位，2000年以后生产的尾数为10位。

GA160P—7.5的含义：160代表马达额定输入轴功率，7.5代表最大工作压力P代表标准箱式空压机，C代表经济型，SP代表标准箱式空压机，FF代表全性能空压机（内置干燥机），W代表水冷机，CP代表标准经济型，什么都不标的为风冷机。

第二篇：阿特拉斯空压机中国最大的阿特拉斯空压机在上海得到发展苏邦机电，位于中国人口最多，城市规模最大，最繁华的时尚之都--上海。

阿特拉斯空压机操作说明阿特拉斯空压机操作说明一.安全注意事项1. 在操作空压机之前，请确保已经仔细阅读并理解本操作说明书中的所有安全说明和警示标志。

2. 在进行任何维护或保养操作之前，务必切断电源，并等待空压机冷却后再进行操作。

3. 遵守相关安全法规和标准，确保个人安全和设备的正常运行。

4. 请确保设备周围的工作区域干净、整洁，并远离危险物品。

二.空压机的基本结构和工作原理1. 空压机由压缩机、电机、冷却系统、控制系统和配气系统等组成，各部分之间相互配合，完成压缩空气的生产和供应。

2. 压缩机是空压机的核心部件，通过旋转运动将空气压缩到需要的压力范围。

3. 电机提供压缩机所需的动力，同时控制系统对电机的启停、转速、运行状态等进行监控和控制。

4. 冷却系统用于冷却压缩机和电机，保证设备的正常运行并延长使用寿命。

5. 配气系统对压缩空气进行处理，包括除水、除尘、调节压力等操作。

三.空压机的操作步骤1. 确保空压机周围没有杂物和障碍物，确保设备安全运行。

2. 检查电源接线是否正常，确保电机能够正常启动。

3. 打开空压机主电源开关，并根据实际需求设置所需的压力和流量。

4. 启动压缩机，并观察压缩机运行状态，确保其正常工作。

5. 在使用过程中，定期检查压力表和温度表的读数，确保设备在正常工作范围内。

6. 在停止使用空压机之前，先关闭压缩机，然后再关闭主电源开关，并切断电源。

四.空压机的维护保养1. 定期检查和更换空压机的滤清器和空气滤芯，确保供气的干净和无杂质。

2. 定期检查和清洁压缩机外壳和进气口，避免灰尘和污垢对设备的影响。

3. 定期检查电机的运行状态和温度，确保设备正常运行。

4. 随时检查设备的管路和接头，确保无泄漏现象。

5. 定期检查压力表和温度表的准确性，必要时进行校验或更换。

附件：本文档涉及的附件包括：1. 空压机的基本图纸和尺寸图。

2. 空压机的配件清单和维修手册。

法律名词及注释：1. 安全法规和标准：指国家或地区对设备和工人安全使用的相关法律法规和标准要求。

阿特拉斯空压机资料精品2篇阿特拉斯空压机资料精品（一）阿特拉斯（Atlas）空压机，作为世界著名的空压机品牌，以其高品质和持久耐用的特点在市场上享有盛誉。

它们被广泛应用于各个行业，包括制造业、建筑业、航空业、医疗行业等。

在本文中，我们将介绍阿特拉斯空压机的两款经典产品，分别是XX型和XX型。

首先是XX型空压机。

这款空压机采用了先进的技术和优质的材料，确保其高效能和可靠性。

它的主要特点包括功率强大、噪音低、维护简便等。

XX型空压机具有较大的处理能力，可满足各种工作场景的需求。

无论是在制造业的生产线上，还是在建筑工地上，XX型空压机都能为用户提供稳定的气压和高效的工作效率。

XX型空压机具有优秀的能源效率，其采用了节能技术，可最大限度地减少能源消耗。

它还配备了智能控制系统，能够实时监测和调节压力、温度和气流，从而提高机器的运行效率。

此外，XX型空压机还具有自动化功能，能够根据用户的需求自动启动和停止，提供了便利和节省了人力成本。

接下来是XX型空压机。

XX型空压机是一款多功能的设备，适用于各种气体的压缩和处理。

它具有高效的过滤系统，能够有效地除尘、干燥和过滤气体，保证了气体的质量和纯净度。

XX型空压机还具有良好的密封性能，减少气体泄漏，保证了系统的稳定性和安全性。

XX型空压机还具有智能化的特点。

它配备了先进的传感器和控制系统，能够实现远程监控和操作。

用户可以通过手机或电脑进行实时监测，并根据需要进行调整和控制。

这种智能化的设计大大提高了用户的便利性和工作效率，使空压机的使用更加简单和高效。

总结一下，阿特拉斯空压机的XX型和XX型都是品质卓越的产品。

它们不仅具有高效能、稳定性和可靠性，还注重能源节约和智能化控制。

在未来的发展中，阿特拉斯空压机将继续致力于技术创新和产品优化，以满足不断变化的市场需求。

阿特拉斯空压机资料精品（二）继上文介绍的XX型和XX型空压机后，我们将继续介绍阿特拉斯空压机的其他两款优秀产品，分别是XX型和XX型。

阿特拉斯空压机原理
阿特拉斯空压机是一种常用的空气压缩设备，通过压缩空气来储存能量，然后将压缩空气释放出来，实现各种工业和商业应用。

阿特拉斯空压机的工作原理如下：
1. 吸气：阿特拉斯空压机通常通过一个或多个气缸进行工作。

当活塞向下移动时，气缸内的气体被压缩，并在气缸中创建真空。

这时，空气会通过一个进气阀从外部环境被吸入气缸内。

2. 压缩：当活塞向上运动时，进气阀关闭，气缸内的空气被压缩。

通过连续的运动，空气被不断地压缩，直到达到所需的压力。

3. 放气：一旦达到所需的压力，出气阀会打开，压缩空气会被释放出来。

释放的空气可通过管道输送到需要使用空气的设备或工艺过程中。

4. 储存：阿特拉斯空压机中常配备一个储气罐，用于储存压缩空气。

储气罐能够平衡气流的波动，并提供额外的储存容量，以便在需要时向系统提供额外的气体。

由于阿特拉斯空压机的工作原理是通过不断地压缩空气来储存能量，所以其广泛应用于许多工业和商业领域，如工厂生产线、建筑工地、汽车修理厂等。

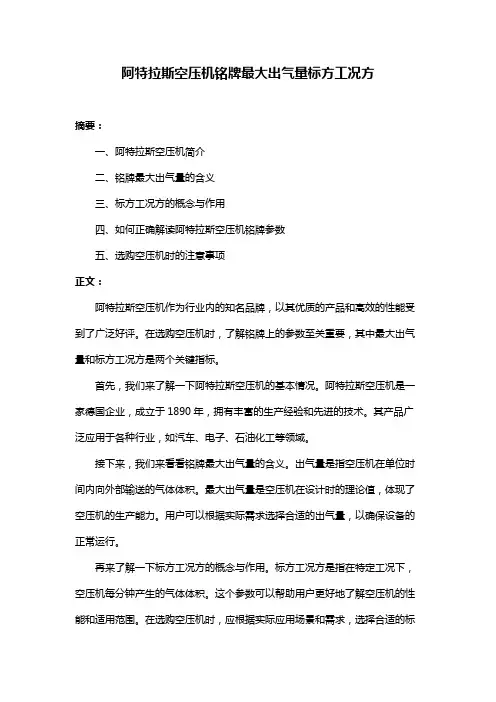

阿特拉斯空压机铭牌最大出气量标方工况方摘要：一、阿特拉斯空压机简介二、铭牌最大出气量的含义三、标方工况方的概念与作用四、如何正确解读阿特拉斯空压机铭牌参数五、选购空压机时的注意事项正文：阿特拉斯空压机作为行业内的知名品牌，以其优质的产品和高效的性能受到了广泛好评。

在选购空压机时，了解铭牌上的参数至关重要，其中最大出气量和标方工况方是两个关键指标。

首先，我们来了解一下阿特拉斯空压机的基本情况。

阿特拉斯空压机是一家德国企业，成立于1890年，拥有丰富的生产经验和先进的技术。

其产品广泛应用于各种行业，如汽车、电子、石油化工等领域。

接下来，我们来看看铭牌最大出气量的含义。

出气量是指空压机在单位时间内向外部输送的气体体积。

最大出气量是空压机在设计时的理论值，体现了空压机的生产能力。

用户可以根据实际需求选择合适的出气量，以确保设备的正常运行。

再来了解一下标方工况方的概念与作用。

标方工况方是指在特定工况下，空压机每分钟产生的气体体积。

这个参数可以帮助用户更好地了解空压机的性能和适用范围。

在选购空压机时，应根据实际应用场景和需求，选择合适的标方工况方。

如何正确解读阿特拉斯空压机铭牌参数呢？首先，要了解铭牌上的各项参数含义，如最大出气量、标方工况方、功率等。

其次，要结合自己的实际需求，选择适合自己的设备。

最后，还要考虑空压机的品牌、售后服务等因素。

在选购空压机时，以下几点注意事项需引起重视：1.选择正规渠道购买，确保产品质量和售后服务。

2.根据实际需求选择合适的出气量和标方工况方。

3.考虑空压机的使用寿命、能效比等因素。

4.了解厂家的技术支持和配件供应情况。

5.对比不同品牌的产品性能和价格，做出明智的选择。

总之，在选购阿特拉斯空压机时，要充分了解铭牌参数，结合自身需求，选择合适的设备。
