佳文贝尔智能锁说明书

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (17)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (25)3.3 门板开孔图 (26)3.4 门扣盒开孔图 (26)3.5 安装步骤 (26)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (31)4.1 日常维护及保养 (31)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表 (24)A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

4门锁在安装时，请务必将机械钥匙随身携带。

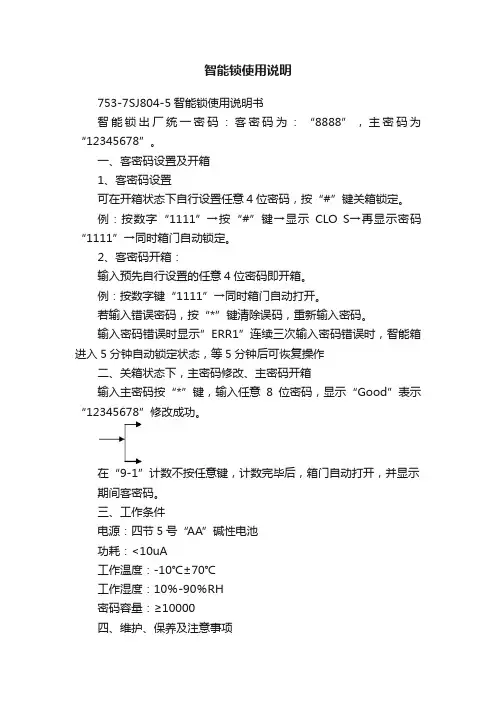

智能锁使用说明
753-7SJ804-5智能锁使用说明书
智能锁出厂统一密码：客密码为：“8888”，主密码为“12345678”。

一、客密码设置及开箱
1、客密码设置
可在开箱状态下自行设置任意4位密码，按“#”键关箱锁定。

例：按数字“1111”→按“#”键→显示CLO S→再显示密码“1111”→同时箱门自动锁定。

2、客密码开箱：
输入预先自行设置的任意4位密码即开箱。

例：按数字键“1111”→同时箱门自动打开。

若输入错误密码，按“*”键清除误码，重新输入密码。

输入密码错误时显示”ERR1”连续三次输入密码错误时，智能箱进入5分钟自动锁定状态，等5分钟后可恢复操作
二、关箱状态下，主密码修改、主密码开箱
输入主密码按“*”键，输入任意8位密码，显示“Good”表示“12345678”修改成功。

在“9-1”计数不按任意键，计数完毕后，箱门自动打开，并显示期间客密码。

三、工作条件
电源：四节5号“AA”碱性电池
功耗：<10uA
工作温度：-10℃±70℃
工作湿度：10％-90％RH
密码容量：≥10000
四、维护、保养及注意事项
1、用户遗忘主密码处理：打开门后罩，线路板中间有一开关用手按住开关不放，再按任意键，叫嘟————”一长声，遗忘主、客密码清除。

这时密码恢复出厂密码：主密码为“12345678”，客密码为“8888”。

2、在输入密码或开关箱过程中出现‘LOBATT”字样，表示电池电量不足，须更换电池。

智能锁使用方法智能锁作为一种新型的门锁产品，越来越受到人们的关注和青睐。

它不仅拥有传统门锁的安全功能，还具备了更加智能化的操作体验。

下面我们将介绍智能锁的使用方法，希望能够帮助大家更好地使用这一智能产品。

首先，智能锁的安装非常重要。

在安装智能锁之前，首先要确保门的结构和尺寸符合智能锁的安装要求。

其次，需要仔细阅读安装说明书，按照说明书上的步骤进行安装。

在安装过程中，要确保每一个零部件都安装到位，固定牢靠，以免出现安全隐患。

安装完成后，接下来就是智能锁的设置。

智能锁通常配备有密码、指纹、IC卡等开锁方式。

在设置密码时，要选择一个容易记住又不容易被他人猜到的密码，同时要定期更换密码，增加安全性。

对于指纹和IC卡的设置，要按照说明书上的操作步骤进行，确保设置成功。

当智能锁安装设置完成后，就可以正常使用了。

在使用智能锁时，要注意保持智能锁的清洁和干燥，避免灰尘或水汽影响智能锁的正常使用。

在开锁时，要确保自己的手指干燥，以免影响指纹识别的准确性。

另外，还要定期更换电池，以确保智能锁的正常供电。

除了基本的使用方法外，智能锁还具备一些智能化的功能。

比如，一些智能锁配备有远程开锁功能，可以通过手机App实现远程开锁，非常方便。

还有一些智能锁配备有报警功能，当有异常操作时会自动报警，增加安全防护。

总的来说，智能锁的使用方法并不复杂，只要按照说明书上的操作步骤进行，就可以轻松上手。

但在使用过程中，也要注意保养和维护，确保智能锁的正常使用。

希望以上内容能够帮助大家更好地使用智能锁，享受智能科技带来的便利和安全。

第一章概要电池盖螺电池盖1.1、介绍密码加Mif a r e卡办公室、家用智能安全门锁（其锁面如下图所示）是I C一卡通系统组成部分之一，其使用M if a r e卡能够用在其它一卡通设备上。

本门锁系统功能强大，使用灵活方便，（第二代居民身份证可以设置为开门卡，选配）可实现一卡多门、一门多卡开门方法，并可将门锁设置成常开状态，房门假锁（门没有锁好）时，门锁会自动报警提醒。

密码、开门卡全部由用户自己删除和配制，最大限度地减少安全漏洞。

本系统采用M i f a r e卡，是一种普及型感应卡（如小区停车场等）。

本门锁适适用于现代化办公室、写字楼、高级小区公寓、别墅等。

后把手反锁旋扭锁头盖钥匙按键1.2、关键功效特点：前锁体指示灯前把手●卡片类型:M i f a r e感应卡●电容式触摸按键密码输入●微波方法检测卡片靠近●开锁方法可自行设置：M i f a r e卡和密码可独立开锁/M i f a r e卡和密码同时使用才能开锁●卡片在锁上设定，无需系统软件，最多可设2张管理卡，200张开门卡●密码可自行修改，最多可设一个管理密码，50个开门密码●密码支持乱码输入，最长可输入12位●可设置常开状态●门未锁好会报警●低压报警提醒●电池供电，可外接应急电源1.3、关键技术指标●工作电压: 6.0V（4节5号碱性电池）●静态功耗: ＜50uA●动态功耗: ＜200mA●电池寿命: 12个月以上●低电压提醒: 4.8V●读卡距离: <30mm●工作温度: -25℃-70℃●工作湿度: ≤80%●控制板尺寸: 40mmx60mm●按键板尺寸：50mm x90mm1.4、开门方法M i f a r e卡密码办公室、家用门锁系统有以下两种开门模式：⑴、独立式：单独使用M i f a r e卡或密码能够开门。

⑵、组合式：M i f a r e卡和密码同时使用才能够开门。

注：1.本系统门锁出厂初始化后管理密码为12345678，开门模式为独立式。

智能锁使用说明书使用前请仔细阅读使用说明书，并妥善保管一．技术参数1．技术参数启动方式指纹/密码/卡/机械钥匙指纹传感器半导体供电方式5号碱性电池4节应急电源5V应急电源接口·MiroUSB待机功耗60uA动态功耗小于5A显示OLED键盘背光独立LED指纹容量100枚指纹识别速度小于1S指纹拒真率小于0.01%指纹认假率0.0001%密码输入防窥视密码长度6-12位用户总量300卡类型Mifare 1 高频卡工作温度-30℃ ~ 70℃开锁记录250组初始管理员密码12345623二．用户构成三．功能说明1.用户构成1.功能说明用户类型数量权限管理用户5开锁、进入管理普通开锁用户295开锁1.默认管理员密码：123456，按 + # +管理员密码进入操作系统。

2.系统初始化：初始化系统有两种方式，软件初始化和硬件初始化，软件初始化是进入系统设置后选择初始化菜单，硬件初始化是在后锁面的电池盖里面有个复位按键孔，按住复位按键5秒，屏幕提示初始化系统，按#号键确认初始化。

3.用户容量：用户总量为300个，对应300个用户编号。

每一个用户编号只可以对应一个指纹或者密码或者卡。

编号1~5为管理员用户，6~300为普通开锁用户。

指纹用户量受限于指纹模组。

比如指纹模组的指纹容量为100，则最大指纹用户量为100。

四．操作设置1.按键功能触摸唤醒屏幕指示灯亮起，按 + # 键进入功能菜单验证入口注意：所有的设置和更改都需要进入功能菜单设置。

2号键是上翻，8号键是下翻，#号键是确认， 号键是返回。

***42.设置管理员指纹/密码/智能卡3.删除开锁信息按 + # 号键，进入功能菜单验证入口；输入管理员密码，输入初始密码123456 + # 号键；进入设置界面。

进入设置界面，如图所示；先择录入开锁信息，按#号键确认。

录入管理员信息，按#号键确认；输入密码、指纹、IC 卡；管理员可以设置5位（包括指纹、卡片、密码）编号位001-005。

玻璃门智能锁使用手册使用前请仔细阅读说明书，并妥善保管第一章．产品简介1.主锁前副锁前副锁后主锁后正面副锁背面2第二章.功能简介触摸按键可以快速连续滑动，按键同时按键灯熄灭，按键自带九宫格输入法，新增用户时可输入中文或英文。

2.在刷卡区域1cm处刷卡，可支持MF1、身份证、银行卡、CPU卡等。

3.注意事项：指纹采集窗灯亮时，请按上述正确方法将手指放在指纹采集窗上，约1秒钟左右门锁即自动完成指纹采集14电量显示具有电量显示功能，显示当前状态电量值。

15虚位密码开锁密码可随意输入30位以内包含有正确的密码即可开门；有效防止他人旁观窃取密码。

16应急开门电池电压不足驱动电机时，可用外接电源供电应急开门或者机械钥匙应急开门。

17双电源供电支持两路电源同时供电。

18演示模式供展会、展示演示使用，任何指纹都可以开锁。

第三章.操作说明进入“主菜单栏”方式：触摸面板数字键至系统上电，直接输入“0＃管理密码或管理指纹#”进入主菜单栏界面，管理密码默认“0123456789”，如果密码忘记，可以按一下设置按键恢复管理员密码。

■管理员密匙设定进入主菜单栏界面，按“＃”键进入“用户管理”，选择“管理员”，按“#”键确认进入，选择“编辑密码”、“编辑指纹”或“编辑卡”，按“#”键确认，再根据屏幕提示“请配置密码”、“请配置指纹”或“请配置卡”，按“#”键确认，按“*”键退出菜单，如果想输入多个管理密匙，重复以上操作即可；管理员具备最高权限，，不能对管理员进行删除，但是可以对管理员的指纹和卡进行更改或者删除，管理密码只有1组，不能删除，新增密码自动覆盖原密码。

■删除管理密钥进入主菜单界面，按“＃”键进入“用户管理”，选择“管理员”，按“#”键确认，选择“编辑密码”、“编辑指纹”或“编辑卡”，按“＃”键进入，选择已设置的密钥，按“#”确认，系统提示“是否删除当前指纹”或“是否删除当前卡”，按“3”键确认，按“*”键返回菜单，如果想继续想删除多个密钥，重复以上操作即可，管理密码只有1组，不能删除。

L3000指纹锁操作指南目录注意事项 (1)产品功能介绍 (2)技术参数 (3)包装组件 (4)1 安装和卸下门锁 (6)1.1 开始之前 (6)1.2 安装步骤 (6)1.3 指纹锁的正视图和背视图 (11)1.4 使用注意事项 (13)1.5 关于用户ID号 (14)2 登记及验证 (15)2.1 设置时间 (15)2.2 登记管理员 (16)2.2.1 指纹登记 (17)2.2.2 密码登记 (18)2.2.3指纹及密码登记 (19)2.3 登记普通用户 (19)2.4 用户验证 (20)2.5 指纹卡管理 (22)2.5.1生成号码卡 (22)2.5.2登记指纹卡 (25)2.5.3生成指纹卡 (27)2.6 删除用户信息 (29)3. 锁功能设置 (31)3.1 操作设置 (31)3.2 设置语言 (33)3.3 高级设置 (33)3.4 查看系统信息 (34)3.5 查看记录 (35)3.5下载指纹锁中的数据 (35)4 其他功能约定 (37)4.1 常规操作提示 (37)4.2 防管理员丢失操作 (37)4.3 电池低压保护功能 (37)4.4 程序自动退出自关断工作电源 (37)4.5使用外接电源说明 (38)4.6使用应急机械钥匙开门 (39)注意事项1．指纹门锁是一种高新技术产品，门锁的使用环境对门锁的正常使用起着重要作用，特别是在灰尘或空气中含有高量腐蚀性物质的环境中，将大大影响门锁的正常使用。

所以建议您最好是在房间已装修完成后再安装门锁，以利于门锁的正常使用及延长门锁的使用寿命。

2．指纹门锁安装的好坏直接影响到门锁的正常使用及使用寿命，建议有经验的人员进行安装，并严格按照本公司的安装标准进行安装，不得随意更改。

3．在门锁安装调试完成后，请您及时登记管理员为方便您更好的使用指纹门锁，我们建议您在登记指纹时，最好备份登记一枚指纹或一组密码，以便在指纹磨损等意外情况下能正常开门。

智能锁使用说明书使用前请仔细阅读使用说明书，并妥善保管第一章、概述1.简介感谢购买本公司智能锁系列产品，该系列产品采用了先进的指纹技术、非接触式刷卡、密码和钥匙作为开锁方式，并且具有多种开门模式选择，使用更灵活、更方便、更安全！开门钥匙类型用户类型数量编号范围权限指纹管理员100 0000~0099开门、管理普通用户开门密码管理员100 0000~0099开门、管理普通用户开门IC感应卡管理员100 0000~0099开门、管理普通用户开门电源供应 4.8V-6V（即4或8节干电池）典型静态电流≤90 微安（电池寿命可超过一年）工作电流<280 毫安（驱动能力强）工作温度-20℃～60℃相对湿度20% ～ 95%2.产品优势和特点开锁方式多样化:指纹、密码、刷卡、应急钥匙。

采用半导体指纹头,杜绝假指纹开锁。

有应急钥匙,电池没电或线路故障也能开锁。

应急外接电源,USB接口。

人性化设计，语音提示音量大小可调。

组合开锁，双开模式，使门锁安全更具保障。

具有防旁人窥视密码功能。

具有防撬报警功能。

具有防猫眼功能。

第二章、 产品外观图、尺寸图 1. 产品外观指纹感应卡和密把钥池盖手锁旋钮显示滑池置按键线猫眼定螺钉池定螺钉2. 尺寸图（单位mm ）前面板正视图 侧视图 后面板正视图 侧视图3. 适用范围适用场所：高档住宅区、别墅、办公大楼、商务写字楼、星级酒店等。

适合门厚：40-125mm适合门类：木门、铁门及各类复合材质的防盗门。

4.开门方向室内室内左(内推)开门右(内推)开门室内室内左(外拉)开门右(外拉)开门5.更换把手方向6.键盘功说明注意：触摸面板，自动唤醒按键屏指纹锁键盘采用的是12键设计，其具体功能如下：✓ “0-9”号键：为数字键； ✓ “#”号键：进入菜单功能键； ✓ “*”号键：为清除键、返回键、退出键； ✓ “#”号键：在菜单功能状态下按“#”表示确认；注意：超过 30 秒无操作会自动退出系统,请用手背触摸按键屏唤 醒按键屏，才能继续操作（如下图）。

语音OLED液晶显示指纹密码锁功能简介(1)12个触摸按键。

(2)0.96寸OLED屏，用于菜单导航显示。

(3)真人语音提示。

(4)实时时钟功能,可实时查询开锁记录。

(5)指纹容量：200枚，其中编号1-10是管理员指纹，11-150是主人指纹，151-200是客人指纹。

(6)密码容量：50组，1号是管理密码，2-10是主人密码，11-20是客人密码。

(7)密码长度6位，密码开锁具有伪码功能(连续输入最长30位长度密码，只要有正确的密码即可通过)。

(8)指纹头能直接触摸上电。

（仅限光学指纹头，FPC1011半导体指纹头不具备此功能）(9)高安全模式：三种开锁组合方式可选，指纹或密码、指纹+密码、指纹+指纹。

(10)防拆报警功能。

(11)4节电池供电，可外接9V电池，外接电源不分极性。

(12)可恢复出厂设置，在初始化状态下任意指纹都可开门，出厂开门密码：123456。

(13)指纹信息智能更新功能。

(14)同一枚指纹不可重复多次登记。

(15)最近100次开门记录查询功能。

(16)可调节音量大小、时间、报警设置等系统参数。

(17)门内板有两个功能按键，即初始化按键和设置按键。

(18)电量显示及电量不足提醒功能。

(19)可选配加装遥控接收模块实现遥控开锁，APP远程物联网开锁。

2功能说明2.1出厂状态出厂状态下，指纹片库为空的，时此任何指纹均可开门，出厂开门密码为123456，输入出厂密码即可开锁，如果有指纹注册，出厂密码将自动失效。

其他出厂设置默认为：报警设置为开；音量等级为4.长按恢复出厂状态按键5秒，每隔一秒蜂鸣器“嘀”一声，然后语音与屏幕同时提示“初始化成功”，即可恢复至出厂状态。

注意：恢复出厂设置后，将清空所有用户注册信息！2.2设置操作按设置键，进入设置状态，如果没有注册过指纹，将自动进入超级管理员（编号固定为1）注册，注册流程请参照指纹注册流程。

如果已经注册过超级管理员，将显示：请管理员授权！如果识别管理员失败，播放语音“验证未通过”，同时蜂鸣器嘀嘀嘀短鸣三声。

智能门锁使用指南智能门锁近年来是越来越受欢迎的家居智能设备之一。

相比传统的机械锁，智能门锁不仅提供了更高的安全性，还具备了便捷的使用体验。

本文将为您提供一份智能门锁使用指南，帮助您充分了解并正确使用智能门锁。

一、智能门锁的基本功能智能门锁具备多种功能，包括但不限于以下几点：1. 门锁开关功能：使用密码、指纹、刷卡、手机APP等多种方式可便捷地开启或关闭门锁。

2. 密码管理功能：智能门锁可设置多个密码，方便不同的用户使用。

为了保护安全，请定期修改密码，并避免使用过于简单或容易猜到的密码。

3. 指纹识别功能：注册指纹后，智能门锁可通过指纹验证快速开锁。

要确保指纹识别的准确率，应在使用前清洁并保持指纹干燥。

4. 刷卡功能：通过磁卡或IC卡识别，实现刷卡开锁，适用于长期住户或常用人员。

5. 远程控制功能：通过手机APP，您可以在任何时候、任何地点控制智能门锁的开关状态。

这使得您可以远程给亲友放行或检查门锁状态，提供了更大的便利性。

6. 防盗报警功能：智能门锁在遭受外力撞击或操作异常时，会自动发出警报，并向手机发送通知。

这有助于及时发现并阻止潜在的安全风险。

7. 动态密码功能：智能门锁可以生成一次性的动态密码，用于临时访客或服务人员的开锁权限。

确保动态密码的时效性，避免滥用或泄露。

二、智能门锁的基本操作使用智能门锁时，有一些基本操作需要注意：1. 如何开锁：根据您选择的开锁方式，输入密码、刷指纹或刷卡等进行开锁操作。

同时，请确保输入正确的密码或正确操作其他开锁方式。

2. 如何关锁：一般情况下，只需轻轻推门即可自动锁上。

也可以通过手机APP等远程控制手段进行关锁。

3. 如何添加用户：根据智能门锁的说明书，了解如何添加新的用户，包括设置密码、注册指纹、添加刷卡等。

建议给每个用户分配独立的身份或权限，以便管理和使用。

4. 如何删除用户：如果有需要删除用户的情况，按照说明书的步骤进行操作，以保证门锁权限的合理管理。

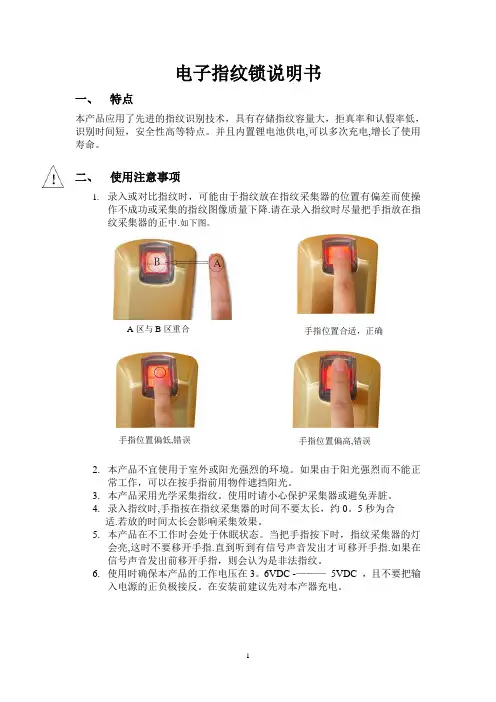

电子指纹锁说明书一、 特点本产品应用了先进的指纹识别技术，具有存储指纹容量大，拒真率和认假率低，识别时间短，安全性高等特点。

并且内置锂电池供电,可以多次充电,增长了使用寿命。

二、 使用注意事项1. 录入或对比指纹时，可能由于指纹放在指纹采集器的位置有偏差而使操作不成功或采集的指纹图像质量下降.请在录入指纹时尽量把手指放在指纹采集器的正中.如下图。

2. 本产品不宜使用于室外或阳光强烈的环境。

如果由于阳光强烈而不能正常工作，可以在按手指前用物件遮挡阳光。

3. 本产品采用光学采集指纹。

使用时请小心保护采集器或避免弄脏。

4. 录入指纹时,手指按在指纹采集器的时间不要太长，约0。

5秒为合 适.若放的时间太长会影响采集效果。

5. 本产品在不工作时会处于休眠状态。

当把手指按下时，指纹采集器的灯会亮,这时不要移开手指.直到听到有信号声音发出才可移开手指.如果在信号声音发出前移开手指，则会认为是非法指纹。

6. 使用时确保本产品的工作电压在3。

6VDC -——— 5VDC ，且不要把输入电源的正负极接反。

在安装前建议先对本产器充电。

手指位置合适，正确手指位置偏高,错误 手指位置偏低,错误 A 区与B 区重合指纹采集器锁芯机械钥匙孔把 手锁 体 后 盖电路板初始化按钮三、 锁结构四、 操作说明1． 打开后盖要进行初始化或设置管理指纹，必须先打开后盖，才可进行操作。

（请参考视频文件“打开后盖.asf ”）前 面 板 图后 面 板 图指示灯 充电接口2． 设置管理指纹此功能可设入管理指纹，管理指纹具有最高权限，可以增加和删除普通用户指纹。

每把锁可以设2个管理指纹。

操作步骤: （请参考视频文件“设置一个管理指纹1。

asf ” 和 “设置一个管理指纹2。

asf ")A. 按下电路板上的初始化按钮,听到“嘟”一声，同时红绿灯闪烁。

B. 这时把要设成管理指纹的手指（要求此手指从未录入过）在指纹采集器上按一下。

如果此指纹采集成功,则会响一声并且指示灯从红绿灯交替闪烁变为绿灯闪烁。

目录第一章电子密码锁简单结构图 (1)➢锁面结构图 (1)➢把手锁体结构图 (1)➢通用锁体结构图 (2)➢配件 (2)第二章操作说明 (3)➢独立式开锁 (3)➢关锁 (3)➢开放式锁 (3)➢密码修改 (3)1. 密码修改 (3)2. 管理密码修改 (3)第三章产品功能参数 (4)➢产品主要功能 (4)1. 声音提示功能： (4)2. 灯光提示功能： (4)3. 应急开门功能： (4)4. 低压报警功能： (4)5.密码位数: 1-10位 (4)6.密码清零: (4)7.多级密码管理： (4)8.密码保护功能: (4)9.读取柜锁信息功能:（此为可选功能） (5)➢工作环境 (5)工作温度： (5)➢产品性能指标 (5)使用次数：10万次以上 (5)电控部分： (5)第四章安装使用 (5)➢安装 (5)➢使用 (6)第五章保养售后 (6)➢常见故障排除指南 (6)➢定期保养一览表 (7)➢服务电话............................................................................................错误!未定义书签。

第一章电子密码锁简单结构图➢锁面结构图➢把手锁体结构图➢通用锁体结构图➢配件名称用途是否为标准配件备注外接电源欠压应急开锁按比例标配连接USB接口供电自弹锁扣实现自动开门可选弹性耐力强普通锁扣关锁卡住锁舌标配人性化设计拉杆头防撬设计钢柜选用可选镀亮铬拉杆支撑拉杆头可选镀彩锌工艺铆片固定锁体安装可选使安装变得简单铆钉固定锁体安装可选方便焊接固定锁体螺丝固定标配自攻或丝攻第二章操作说明➢独立式开锁输入您所设定的最新密码1~10位(如没有修改则使用出厂密码”0”),开锁灯开始闪亮(绿色灯)向下扳动把手(如图1)再向外拉把手就可以打开锁。

➢关锁输入设定的密码,开门灯开始闪亮(绿色灯),向内推把手至门板与柜体重合,再向上扳动(如图2)把手即可锁门（如无把手则推至门关状态即可）➢开放式锁开放式密码锁出厂时，用户密码为“0”；用户密码设置：客户需在开锁状态下自行设置任意1—10位密码，按“#”键关门锁定；开门时，需用用户设定的密码进行开锁，开门时绿灯开始闪亮。

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (18)4.1 日常维护及保养 (18)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

指纹门锁操作说明书本指纹锁一共可以存储99 枚指纹,第1 枚指纹为超级指纹,前2～9 枚为管理指纹，后90 枚为普通指纹，其中第1 枚指纹具有添加删除2～99 号指纹的权限，第2~9 枚指纹具有添加删除10～99号指纹的权限。

备注：只有一个功能按键；有两个LED灯,蓝灯添加指纹指示灯，红灯删除指纹指示灯;需要和钥匙配合才能正常使用添加，删除功能.1。

1 出厂状态：出厂时指纹库为空,可用备用钥匙开门.1。

2 登记指纹：要使用指纹进行开锁，必须首先登记指纹1。

2.1 登记第 1 枚超级指纹：（指纹库为空时，自动识别第一枚指纹为超级管理员指纹）插入钥匙，开启锁→按上电键→蓝红LED同时闪烁（等待10S，若无输入则自动掉电）→按下要输入的指纹→红灯灭，蓝灯闪时拿开手指→看到蓝红LED灯继续闪烁→再次按下刚才的同一枚指纹→红灯灭，蓝灯闪后拿开手指→蓝灯长亮5S后自动掉电→指纹登记成功并自动记录编号为01(红灯亮表示登记指纹失败，需要重新录入指纹）。

1。

2。

2 添加第2～9 枚管理指纹：插入钥匙，开启锁→按上电键→三秒内再按上电键→蜂鸣器嘀一声后，蓝，红LED灯同时闪烁→按下第一枚超级指纹→听到嘀一声后，同时蓝色LED闪烁，表示超级指纹认证通过可以拿开手指（嘀嘀嘀三声表示指纹认证不通过，红色LED闪烁5S后，蓝红LED同时闪烁,给二次认证机会）→10 秒等待,按下要录入的手指，听到嘀一声后拿开手指→蓝色LED急促闪烁→再次听到嘀一声后蓝色LED灯继续闪烁时再次按下手指→听到嘀一声后拿开手指→蓝色LED灯急促闪烁后，蓝红LED同时闪烁（10S内可继续添加管理员指纹）→指纹登记成功/红灯闪烁表示登记指纹失败，需要重新录入指纹(系统自动编号2～9,若存满指纹，再注册时红灯长亮)。

1。

3 添加第10~99 枚指纹：插入钥匙，开启锁→按上电键→三秒内按上电键两次→蜂鸣器嘀一声后，蓝，红LED灯同时闪烁→按下超级指纹或者普通管理员指纹→听到嘀一声后，同时蓝色LED闪烁，表示管理员指纹认证通过可以拿开手指（嘀嘀嘀三声表示指纹认证不通过，红色LED闪烁5S后，蓝红LED同时闪烁,给二次认证机会）→10 秒等待，按下要录入的手指，听到嘀一声后拿开手指→蓝色LED急促闪烁→再次听到嘀一声后蓝色LED灯继续闪烁时再次按下手指→听到嘀一声后拿开手指→蓝色LED灯急促闪烁后，蓝红LED同时闪烁（10S内可继续添加普通指纹）→指纹登记成功/红灯闪烁表示登记指纹失败，需要重新录入指纹(系统自动编号10～99，若存满指纹，再注册时红灯长亮)。

智能锁安装与操作使用说明书尊敬的用户：感谢您购买我们的智能锁产品。

为了确保您能正确安装并操作使用智能锁，我们为您提供以下安装与操作使用说明。

请您仔细阅读本说明书，并按照步骤进行操作，以便顺利使用。

一、安装准备1. 确认智能锁的型号和配件是否完整；2. 准备所需的铅笔、螺丝刀和电池等工具。

二、安装智能锁1. 确定您要安装智能锁的门是内开门还是外开门；2. 将智能锁装配在门的合适位置，使用螺丝刀固定智能锁；3. 按照说明书的引导，正确连接智能锁与门锁体；4. 安装好智能锁后，确认锁体是否平稳，无松动。

三、操作使用1. 插入适量电池并保持正确极性；2. 面板上的指示灯亮起，表示智能锁已准备就绪；3. 您可以通过触摸面板或者手机APP进行密码设置、指纹录入等初始操作；4. 详细的操作指南请参照附带的操作手册。

四、密码设置1. 进入智能锁的设置菜单；2. 选择密码设置选项；3. 按照提示输入新密码并确认；4. 密码设置成功后，记得妥善保管好您的密码，避免泄露。

五、指纹录入1. 进入智能锁的设置菜单；2. 选择指纹录入选项；3. 按照提示，将手指按压在指定的指纹识别区域，直到录入完成；4. 录入多种角度的指纹以提高指纹识别的成功率。

六、开锁操作1. 您可以通过密码、指纹、手机APP等方式进行开锁；2. 使用密码开锁时，请确保周围没有人窥视密码输入；3. 使用指纹开锁时，请确保手指干燥，且按压指纹识别区域稳定；4. 手机APP开锁时，请确保手机连接智能锁的蓝牙功能已打开，并处于有效范围内；5. 若连续多次开锁失败，请检查密码输入是否正确，指纹是否清洁，手机APP与智能锁的连接是否正常。

七、注意事项1. 请勿将智能锁暴露在阳光直射、雨水淋湿等恶劣环境中；2. 定期清洁智能锁表面，可使用柔软的干布擦拭；3. 请确保定期更换电池，以保证智能锁的正常运行；4. 如遇到任何问题，请及时联系售后服务热线寻求帮助。

这就是智能锁的安装与操作使用说明书的内容。

指纹锁技术与参数开锁认证方式：指纹、密码、机械钥匙、（遥控选配）指纹采集窗口：光学式指纹图像分辨率：500dpi指纹图像采集时间：＜指纹对比：＜1s指纹对比方式：1：N指纹误识别率（FZR)：＜.001%指纹拒真率（FRP): ＜%指纹容量：3000枚密码容量：8组遥控容量30个开门记录容量3000条LED指示低压报警：＜供电电压：DC6V电流消耗：峰值电流＜120mA,平均电流＜45mA电池：4-8节AA碱性电池功能特点1：瞬间启动——指纹门锁2：智能沟通——液晶显示3：主宾显示——分享不同权限4：智能语音提示——操作便捷5：触摸式密码设计——时尚耐用6：超B级叶片空旋锁头——应急钥匙7：电源显示外置——欠电显示8：指纹同步更新功能9：常开——办公商务方便10：指纹+密码二合一式开启——安全保障11：禁试功能——保护外侵12：挟持密码设置——人性化安全保障13：开门记录——数据记录存储查询14：防撬报警——撬锁报警锁具关闭保护15：液晶显示——时尚大气16：上提把手——上锁天地勾锁门管理指纹设置注册管理指纹”时正确放入手指提示“请在录入一次”三次录入至系统提示“录入成功”→表示录入成功，注：前五枚录入的指纹为管理指纹，系统从1-5自动按顺序记录管理指纹ID号。

录入完毕按“*”号键退出。

用户指纹设置验证管理员指纹”时扫描管理指纹进入菜单→进入“1指纹设置”栏后按“#”号键确认进入→画面显示“1添加指纹”栏按“#”号键确认→按“8”号键向下选择至用户指纹栏（第六枚及以后为用户指纹）→正确将手指放入指纹窗口三次至系统提示“录入成功”→表示录入成功，系统自动按顺序记录指纹的ID号，按“#”号键可继续录入下一枚指纹. 可以录入用户指纹2995枚，录入完毕按“*”号键退出。

密码设置验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键向下选择进入“密码设置”栏→按“#”号键确认→进入“添加密码”栏后按“#”号键确认设置第“1组用户密码”→按“#”号键确认→输入要设置的密码后按“#”号键确认→重新输入您要设置的密码按“#”号键确认至“滴答滴”或“添加成功”.（注：a可设置8组用户密码，每组密码最多12位，b本锁出厂时不设置用户密码，c当您设置密码后才可以使用密码，d本锁密码为乱码设计，输入密码时前、后可随意按多位数字键以防止旁人偷窥，前、后可以各12位乱码）遥控器设置号设置键进入菜单→∈提示“验证管理员指纹”时扫描管理指纹进入菜单→按“8”号键下调至“遥控设置”栏再按“#”号键确认进入→提示“添加遥控器”时按“#”号键确认→按住遥控器上的任意键至系统提示“添加成功”表示录入成功，系统自动按顺序记录遥控器的顺序号，按“#”号键可继续录入下一个遥控器，录入完毕等待10秒，超时自动退出。

指纹锁使用说明书ddl-3200F确认包装内的物品包装箱里包括以下物品1.锁身（前。

后）2.手把１ＳＥＴ3.ＢＯＸＡＳＳＹ１ＢＯＸ4.ＢＡＴＴＤＲＹ１。

５Ｖ８个（磁性电池）5.ＳＣＲＥＷ＊ＢＯＤＹ固定用４个＊ＲＥＡＲＢＯＸＰＬＡＴＥ固定用４个６．ＲＥＡＲＢＯＸＰＬＡＴＥ１个７．施工样本１本８．使用说明书１本９．２．５ＭＭ六角把手１个10．遥控器 1个顺序４――――安全注意事项６――――使用注意事项７――――产品特点１０―――产品部件和名称１３―――产品使用方法１４―――产品保证书的管理２０―――说明消费者损坏补偿标准２２―――产品保证书安全注意事项本产品使用前必须阅读“安全注意事项”后再使用为了防止使用者或者他人的安全及财产损失以下标志说明不遵守标志内容使用错误时的危害及损坏程度警告违反表示内容时有可能发生严重的伤害及死亡的标记违反表示内容时有可能发生受伤或物质损失的标记以下的标记区分是说明必须遵守的内容此标记是绝对不可使用的＂禁止＂标记有可能导致财产及人员的损失此标记是必须执行的＂强制＂标记有可能导致财产及人员损失绝对不要拆开，有可能导致财产及人员损失绝对不能用手碰，有可能导致财产及人员损失注意不要把发生强力磁性的大型ＴＶ或喇叭靠近本产品．导致产品故障不要安装在不稳定的场所导致降落受伤或故障不要安装在光线直射强烈或高温的场所导致产品变形及故障妥善保管在幼儿无法碰到的地方导致受伤如小孩使用时保护者先说明使用方法或者注意观察是否正确使用导致受伤不要强力冲击或抛扔导致产品故障使用注意事项为防止产品故障及正确使用请注意以下内容1.紧急锁的管理方法o为了以防万一携带紧急锁钥匙中的一部分或者妥善保管在室个的安全地方（例如：汽车办公室等．）2.产品的使用事件o电池：磁性电池ＡＡ１．５Ｖ＊４个＊２（ＤＣ６Ｖ）o温度：７０％ＲＨ以下o湿度：－１０～＋５０o其他：防止产品内部进入湿气禁止清洗，并注意对产品不要加强力的冲击3.产品发生故障时o不要拆开产品，及时联系购买的销售店或本公司．产品特点世界上最早的语音说明功能2：密码开门及变更功能*在室外使用数字键可轻松开门。
