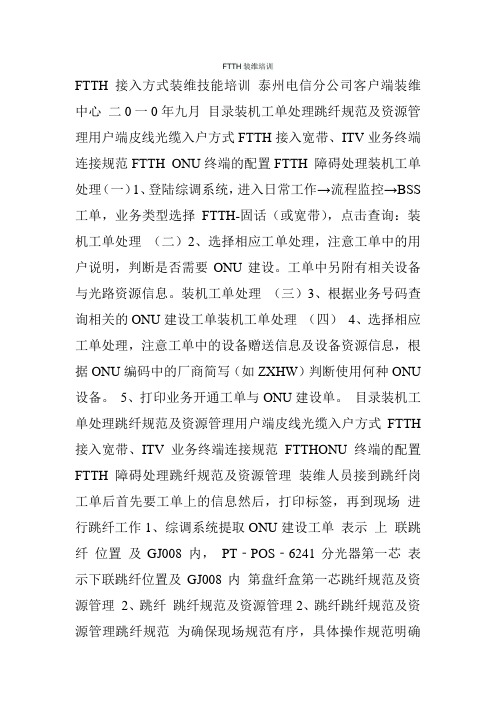

FTTH装维培训FTTH接入方式装维技能培训泰州电信分公司客户端装维中心二0一0年九月目录装机工单处理跳纤规范及资源管理用户端皮线光缆入户方式FTTH接入宽带、ITV业务终端连接规范FTTH ONU终端的配置FTTH 障碍处理装机工单处理（一）1、登陆综调系统，进入日常工作→流程监控→BSS 工单，业务类型选择FTTH-固话（或宽带），点击查询：装机工单处理（二）2、选择相应工单处理，注意工单中的用户说明，判断是否需要ONU建设。
工单中另附有相关设备与光路资源信息。
装机工单处理（三）3、根据业务号码查询相关的ONU建设工单装机工单处理（四）4、选择相应工单处理，注意工单中的设备赠送信息及设备资源信息，根据ONU编码中的厂商简写（如ZXHW）判断使用何种ONU 设备。
5、打印业务开通工单与ONU建设单。
目录装机工单处理跳纤规范及资源管理用户端皮线光缆入户方式FTTH 接入宽带、ITV业务终端连接规范FTTHONU终端的配置FTTH障碍处理跳纤规范及资源管理装维人员接到跳纤岗工单后首先要工单上的信息然后，打印标签，再到现场进行跳纤工作1、综调系统提取ONU建设工单表示上联跳纤位置及GJ008 内，PT‐POS‐6241分光器第一芯表示下联跳纤位置及GJ008内第盘纤盒第一芯跳纤规范及资源管理2、跳纤跳纤规范及资源管理2、跳纤跳纤规范及资源管理跳纤规范为确保现场规范有序，具体操作规范明确如下：1、跳纤操作必须满足架内整齐、布线美观、便于操作、少占空间的原则。
2、跳纤长度必须掌握在500mm 余长范围内；3、长度不足的跳纤不得使用，不允许使用法兰盘连接两段跳纤4、架内跳纤应确保各处曲率半径大于400mm。
5、走纤要求⑴、对于上走线的光纤，应在ODF 架外侧下线，选择余纤量最合适的盘纤柱，并在ODF 架内侧向上走纤，水平走于ODM 下沿，垂直上至对应的端子。
⑵、一根跳纤，只允许在ODF 架内一次下走（沿ODF 架外侧）、一次上走（沿ODF 架内侧），走一个盘纤柱，严禁在多个盘纤柱间缠绕、交叉、悬挂，即每个盘纤柱上沿不得有纤缠绕。
电信FTTH建设规范培训首先，FTTH意为光纤到户，即光纤通信技术可以直接把光纤引入居民家庭。
FTTH建设规范包括以下几个方面：1.选址：由于光纤到户需要敷设光纤线路到每户住宅，因此选址是十分重要的。
适宜选取人口密集、容易敷设光缆的地区，防止敷设过程中的不良影响和未来的维护和扩建问题。
2.现场测量：在实际敷设前，应进行现场测量，以确保光纤线路的长度和路径计算得当。
3.光纤线路敷设：光纤线路敷设需要使用符合标准的安装工具和器材，使用匹配的光纤接头，以确保光纤通信质量和高速传输数据的可靠性。
4.光缆保护：光缆是一种脆弱的材料，容易受到外部因素的破坏，如高温、刮风等。
因此，保持光缆的完整性很重要。
应选择符合标准的防水、防尘外壳，确保光缆的保护和维护。
5.光控设备安装：光控设备的安装和维护应按规范操作，避免损坏和故障的发生。
应严格遵守规范，进行设备维护和保养，以确保其长期性能稳定。
6.网络测试：敷设完毕后，进行网络测试是必要的，确保光纤到户的网络运行正常，无故障，通信质量良好，以提供最好的服务。
FTTH建设规范具体的实现步骤：1.工程设计：首先进行地貌、路线、设计布局以及勘探、孔洞的确定并确定所需材料设备。
2.材料设备准备：为确保FTTH的建设质量和进度，必须准备好各种材料、器材、设备和工具，避免中途的缺乏和停顿。
3.敷设光缆：敷设光缆不只是从A地点到B地点，为保证高质量的安装和性能的稳定，应对光缆进行分类和定位，耐压强度、引入纤维数量、光纤型号等。
4.配置光控设备：安装光控设备的过程是一个非常繁琐的项目，需要精心设计并进行细致的测试和调整，包括光线加工、线缆连接、设备安装、测试等多个环节。
5.进行网络测试：如上所述，请将网络测试作为FTTH建设的一个必要步骤。
通过合理的网络测试，可以提前发现故障并进行修复，确保光纤到户的正常运行。
以上是电信FTTH建设规范的一些基本知识和实施步骤，希望能够帮助到您。
FTTH 施工工艺规范图解
光交接箱
FTTH 光交接箱外观1、光交接箱箱体一定安置平坦、固定
牢靠。
2、光交接箱底座瓷砖一定做到齐整规范，高30mm,宽 15mm 。
FTTH 光交接箱内1、光交接箱内整齐雅观。
2、光交接箱内跳纤齐整规范摆列。
箱体内尾纤长度与规格一定一致，尾纤
规格统向来径为 1.5mm;跳纤长度一致用1m-1.5m 跳纤上全部用机打标签跳纤用绿色保护管进行保护熔纤盘盘纤工艺
箱体内孔洞封堵严实、雅观纤芯和增强钢芯交错摆列钢芯预
留一公分交接箱底座内侧水泥抹面平坦，不得露红砖，固定螺栓牢靠光分纤箱及通道
FTTH 光分纤箱（路由盒）1、光分纤箱箱体一定安置平坦、
固定牢靠。
2、光分纤箱出入光缆和皮线须穿入pvc 缆一定挂吊牌。
3、箱体的引入孔洞需用胶泥封堵。
管，且光4、该处
的 pvc 管转角处为冷弯办理。
同样方向的光缆或皮线通道转角处为三通接线盒不一样方向皮线通道转角处为三通接线盒光分纤箱内规范盘纤（无接头盒）光缆接头盒及光缆盘留手孔内接头盒（图一）手孔内接头盒（图二）人井内的光缆盘留机房内的光缆盘留
好的施工工艺图不合格的施工工艺图。
FTTH布纤和标签规范
一．FTTH布纤规范
1.光交箱布放跳纤规范
（1）光交箱内熔纤盘跳纤必须要按照从左到右的序列，不得任意选一个端口。
（2）同一个熔纤盘的跳纤必须用扎带扎好且顺着卡槽方向布放跳纤，然后按照顺着最近的盘纤轴盘纤，不得垂挂，盘放整齐有序，绑扎固定
（3）光交接箱内，剩余的纤芯，用法兰帽、防尘帽盖住，不得随意乱扔
（4）在交接箱内的各种线缆和设备的标签应准确、清晰、完整，标签制作要求，严禁用手写，粘贴距离连接件2CM处，向右同方向顺直，临时尾纤标签要求验收前更换为正式尾纤标签，施工结束，务必锁好光交箱。
（5）跳纤类型：2米铠装跳纤。
正规布纤：不规范布纤：
2.配线箱端布放皮线规范
（1）布放皮线时，直线距离每隔1.5M需用固定卡件固定在墙上，皮线转角处需固定卡件固定在墙上。
正规布放：不规范布放：
（2）皮线盘留，控制在1-3米（直径20CM，盘留5圈即可），不得盘留在箱内。
（3）.皮线必须理顺、规则，配线箱皮线出口处必须使用防火泥或朔料塞封好，施工完毕后，必须清理现场。
（4）扎带余长必须使用斜口钳剪去。
（5）电力猫箱电力线不得外露，必须包扎好.
不规范施工：。
