下载文档原格式
水泥膨胀珍珠岩施工时的注意要点水泥膨胀珍珠岩施工时的注意要点水泥膨胀珍珠岩是以膨胀珍珠岩(黑曜岩、松脂岩)为集料，以水泥、石膏等为胶结料，掺入适量的外加剂和水搅拌而成，多年以来，屋面一直采用水泥膨胀珍珠岩作为保温层，这也是目前信阳珍珠岩厂家产品的主要应用。
但是因为施工相关规范的缺乏，导致目前水泥膨胀珍珠岩屋面保温工程遇到了种种的问题，抛开广大珍珠岩客户购买假冒、劣质珍珠岩产品导致劣质工程的因素不谈，施工单位的水泥膨胀珍珠岩施工的标准化和规范化也还有很长一段路要走。
通常意义上，屋面防水保温的施工程序是在屋面工防水层下面铺设一层珍珠岩，由于没有进行压实作业，也没有进行有效的防水工作，遇到暴雨天气导致屋面积水，要求返工是很正常的，好多施工人员仅仅认为抽干积水或者仍然用淋湿的珍珠岩重新搅拌后再铺设就万事大吉了，其实这种做法是错误的。
返工的原因很简单，由于珍珠岩内的水份很难蒸发干净的.事实证明，如果当时没有返工，珍珠岩内的水分过了数年还没有蒸发干净，致使顶层的天棚遇到晴天气温升高时就有水珠产生，造成了业主的不满。
排干水就可以继续施工了吗，答案是不可以，因为如果珍珠岩内部的水分不蒸发干净的话，时间长了，由于外界温度的变化，珍珠岩内部的水分就会随蒸发而产生水蒸汽，使顶层室内天棚产生水珠，使室内天棚受潮，导致室内装修损坏.同时也会因为水分的蒸发，体积膨胀将屋面的防水层破坏。
诸如类似以上问题的存在，给水泥膨胀珍珠岩屋面保温工程留下了巨大质量安全隐患。
所谓城门失火殃及池鱼，如果目前珍珠岩最大的应用市场出现了问题，相信会进一步影响珍珠岩行情的未来。
中凯公司作为珍珠岩行业自律的领头人，始终坚持着作为一个企业的社会责任，今天就把屋面水泥膨胀珍珠岩的施工要点拿出来给大家分享：1、水泥珍珠岩保温层的水分干燥后方可进行下一步施工；2、排气道一定要采用透气性好、导热系数低的材料填充。
3、排气孔数量构造要按规范施工。
4、建议工程质量要求高的地方，采用中凯公司研制的新型憎水性珍珠岩保温板，这类产品保温效果好，也不用作排气孔。

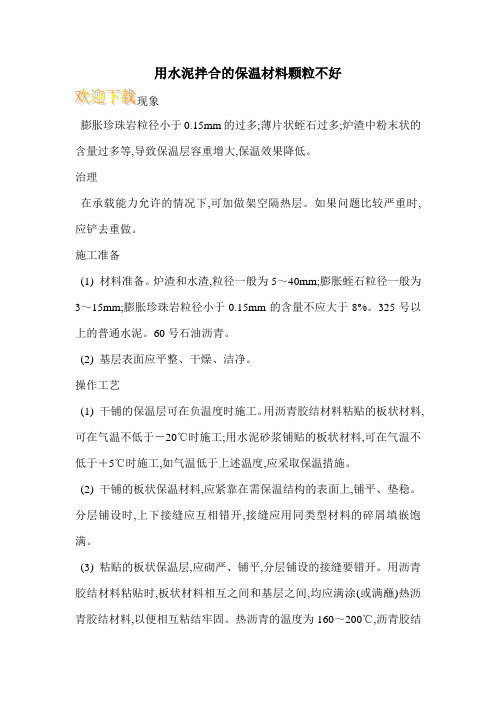

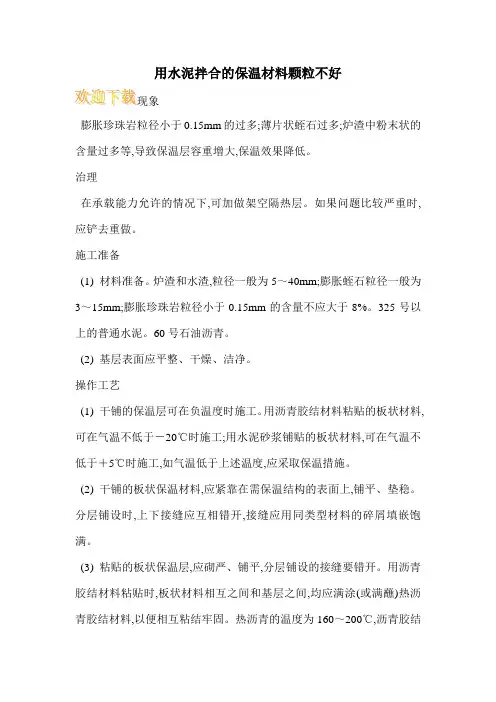

用水泥拌合的保温材料颗粒不好
膨胀珍珠岩粒径小于0.15mm的过多;薄片状蛭石过多;炉渣中粉末状的含量过多等,导致保温层容重增大,保温效果降低。
治理
在承载能力允许的情况下,可加做架空隔热层。
如果问题比较严重时,应铲去重做。
施工准备
(1) 材料准备。
炉渣和水渣,粒径一般为5～40mm;膨胀蛭石粒径一般为3～15mm;膨胀珍珠岩粒径小于0.15mm的含量不应大于8%。
325号以上的普通水泥。
60号石油沥青。
(2) 基层表面应平整、干燥、洁净。
操作工艺
(1) 干铺的保温层可在负温度时施工。
用沥青胶结材料粘贴的板状材料,可在气温不低于－20℃时施工;用水泥砂浆铺贴的板状材料,可在气温不低于＋5℃时施工,如气温低于上述温度,应采取保温措施。
(2) 干铺的板状保温材料,应紧靠在需保温结构的表面上,铺平、垫稳。
分层铺设时,上下接缝应互相错开,接缝应用同类型材料的碎屑填嵌饱满。
(3) 粘贴的板状保温层,应砌严、铺平,分层铺设的接缝要错开。
用沥青胶结材料粘贴时,板状材料相互之间和基层之间,均应满涂(或满蘸)热沥青胶结材料,以便相互粘结牢固。
热沥青的温度为160～200℃,沥青胶结。

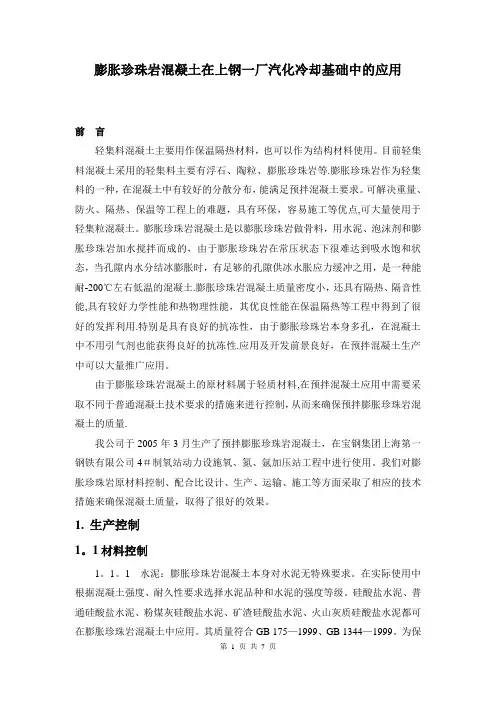

膨胀珍珠岩混凝土在上钢一厂汽化冷却基础中的应用前言轻集料混凝土主要用作保温隔热材料，也可以作为结构材料使用。
目前轻集料混凝土采用的轻集料主要有浮石、陶粒、膨胀珍珠岩等.膨胀珍珠岩作为轻集料的一种，在混凝土中有较好的分散分布，能满足预拌混凝土要求。
可解决重量、防火、隔热、保温等工程上的难题，具有环保，容易施工等优点,可大量使用于轻集粒混凝土。
膨胀珍珠岩混凝土是以膨胀珍珠岩做骨料，用水泥、泡沫剂和膨胀珍珠岩加水搅拌而成的，由于膨胀珍珠岩在常压状态下很难达到吸水饱和状态，当孔隙内水分结冰膨胀时，有足够的孔隙供冰水胀应力缓冲之用，是一种能耐-200℃左右低温的混凝土.膨胀珍珠岩混凝土质量密度小，还具有隔热、隔音性能,具有较好力学性能和热物理性能，其优良性能在保温隔热等工程中得到了很好的发挥利用.特别是具有良好的抗冻性，由于膨胀珍珠岩本身多孔，在混凝土中不用引气剂也能获得良好的抗冻性.应用及开发前景良好，在预拌混凝土生产中可以大量推广应用。
由于膨胀珍珠岩混凝土的原材料属于轻质材料,在预拌混凝土应用中需要采取不同于普通混凝土技术要求的措施来进行控制，从而来确保预拌膨胀珍珠岩混凝土的质量.我公司于2005年3月生产了预拌膨胀珍珠岩混凝土，在宝钢集团上海第一钢铁有限公司4＃制氧站动力设施氧、氮、氩加压站工程中进行使用。
我们对膨胀珍珠岩原材料控制、配合比设计、生产、运输、施工等方面采取了相应的技术措施来确保混凝土质量，取得了很好的效果。
1.生产控制1。
1材料控制1。
1。
1 水泥：膨胀珍珠岩混凝土本身对水泥无特殊要求。
在实际使用中根据混凝土强度、耐久性要求选择水泥品种和水泥的强度等级。
硅酸盐水泥、普通硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可在膨胀珍珠岩混凝土中应用。
其质量符合GB 175—1999、GB 1344—1999。
为保证膨胀珍珠岩混凝土有良好的和易性，不宜用高强度等级的水泥配制低强度等级的膨胀珍珠岩混凝土,如因材料限制，必须用高强等级的水泥配制低强度的膨胀珍珠岩混凝土,可通过掺加一些具有火山灰活性的掺合料,来调节胶凝材料总量.从而使混凝土有良好的工作性能.如粉煤灰、矿渣等。
屋面工程水泥膨胀珍珠岩施工方案水泥膨胀珍珠岩是一种轻质绝热材料，适用于屋面工程的隔热、隔音和保温等需求。
其制备过程主要分为原料准备、混合、施工等步骤。
下面是水泥膨胀珍珠岩屋面工程施工方案的详细介绍。
一、原料准备1.水泥：选用符合国家标准的硅酸盐水泥。
2.珍珠岩颗粒：选用粒径适中的珍珠岩颗粒，通过筛网过滤掉大小不均的颗粒。
3.膨胀剂：选用混合物膨胀剂，膨胀剂的种类和用量根据实际工程需要确定。
二、混合1.准备水泥浆：按照一定比例将水泥与水混合，搅拌均匀成水泥浆状。
2.加入珍珠岩颗粒：将珍珠岩颗粒逐渐加入水泥浆中，边加边搅拌，确保珍珠岩颗粒与水泥浆充分混合均匀。
3.添加膨胀剂：根据实际工程需要，适量加入膨胀剂，确保膨胀剂与水泥浆、珍珠岩颗粒充分混合。
三、施工1.准备工作：清理屋面基层，确保基层平整、干燥、无尘、无松动物料。
2. 底层涂料施工：将水泥膨胀珍珠岩混合物涂抹在屋面基层上，厚度一般为5-10mm，可以借助专用工具如批刀、抹子等进行施工。
3. 表层涂料施工：待底层涂料初干后，将水泥膨胀珍珠岩混合物涂抹在底层涂料表面，厚度一般为5-10mm，确保表面平整。
4.平整处理：等待涂料干燥至一定程度，使用批刀、抹子等工具对屋面进行平整处理，确保施工表面平整度达到要求。
5.养护：施工完成后，进行适当的养护保护措施，避免受到外界冲击、水淋、日晒等。
四、验收1.外观质量：检查施工表面是否平整、色泽是否一致、有无裂缝、空鼓等问题。
2.抗压性能：进行抗压测试，确保施工层的抗压强度达到设计要求。
3.密度：检测施工层的密度，保证施工质量合格。
五、施工注意事项1.施工环境：避免在雨雪天气和高温季节施工，确保施工环境干燥、温度适宜。
2.施工人员：施工人员应经过专业培训，熟悉施工工艺和操作规范。
3.施工工具：选用适合的工具和设备，确保施工质量和进度。
4.施工层厚度：根据实际需求确定施工层的厚度，避免施工层过厚或过薄。
5.施工顺序：按照底层涂料和表层涂料的顺序进行施工，确保施工层之间的粘结力。
世上无难事，只要肯攀登

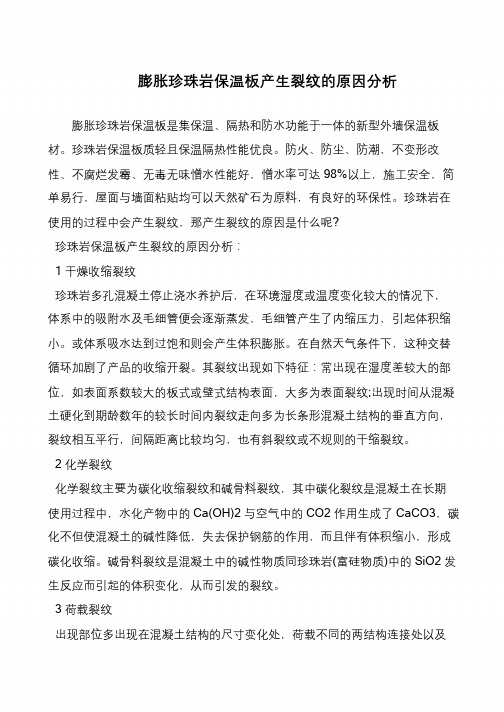

膨胀珍珠岩保温板产生裂纹的原因分析
膨胀珍珠岩保温板是集保温、隔热和防水功能于一体的新型外墙保温板材。
珍珠岩保温板质轻且保温隔热性能优良。
防火、防尘、防潮，不变形改性、不腐烂发霉、无毒无味憎水性能好，憎水率可达98%以上，施工安全，简单易行，屋面与墙面粘贴均可以天然矿石为原料，有良好的环保性。
珍珠岩在使用的过程中会产生裂纹，那产生裂纹的原因是什么呢?
珍珠岩保温板产生裂纹的原因分析：
1 干燥收缩裂纹
珍珠岩多孔混凝土停止浇水养护后，在环境湿度或温度变化较大的情况下，体系中的吸附水及毛细管便会逐渐蒸发，毛细管产生了内缩压力，引起体积缩小。
或体系吸水达到过饱和则会产生体积膨胀。
在自然天气条件下，这种交替循环加剧了产品的收缩开裂。
其裂纹出现如下特征：常出现在湿度差较大的部位，如表面系数较大的板式或壁式结构表面，大多为表面裂纹;出现时间从混凝土硬化到期龄数年的较长时间内裂纹走向多为长条形混凝土结构的垂直方向，裂纹相互平行，间隔距离比较均匀，也有斜裂纹或不规则的干缩裂纹。
2 化学裂纹
化学裂纹主要为碳化收缩裂纹和碱骨料裂纹，其中碳化裂纹是混凝土在长期使用过程中，水化产物中的Ca(OH)2 与空气中的CO2 作用生成了CaCO3，碳化不但使混凝土的碱性降低，失去保护钢筋的作用，而且伴有体积缩小，形成碳化收缩。
碱骨料裂纹是混凝土中的碱性物质同珍珠岩(富硅物质)中的SiO2 发生反应而引起的体积变化，从而引发的裂纹。
3 荷载裂纹
出现部位多出现在混凝土结构的尺寸变化处，荷载不同的两结构连接处以及。
混凝土膨胀剂使用中存在的问题及解决措施摘要：混凝土膨胀剂具有补偿混凝土干燥收缩的效果，但在实际在地下室防水混凝土工程中使用效果却非常不理想，掺加膨胀剂后地下室底板和外墙出现混凝土开裂渗漏的现象。
本文通过介绍混凝土膨剂的功能及在使用中存在的问题，阐述了混凝土膨剂使用中存在问题的解决措施。
关键词：混凝土膨胀剂；问题；解决措施前言随着城市建设的飞速发展，高层建筑日益增多，建筑物的地下防水的混凝土工程都期望使用混凝土膨胀剂达到防水、抗裂的目的，使得膨胀剂在混凝土中的使用剂量越来越大。
在抗裂防渗工程应用中,混凝土膨胀剂的使用效果相对于较好,随着混凝土膨胀剂的用量增大,补偿收缩混凝土工程裂渗事故也随之增加。
1.混凝土膨胀剂的功能、类型和选用1.1混凝土膨胀剂的功能和适用场合混凝土膨胀剂的主要功能就是补偿混凝土硬化过程中的干缩和冷缩，原理是利用约束下的膨胀变形来补偿其收缩变形，消除钢筋混凝土结构在收缩过程产生的拉应力，把结构裂缝控制在没有裂缝的范围内，是一种防止和减少混凝土开裂的有效方法。
混凝土膨胀剂的适用场合在各种抗裂防渗混凝土。
尤其实在与防水有关的水工、地下、地铁、海工、水电和隧道等钢筋混凝土结构相关的工程中，效果更加显著。
1.2混凝土膨胀剂的类型和特点按照我国行业标准规定，规定的膨胀剂分为氧化钙类、硫铝酸钙——氧化钙类和硫铝酸钙类三类。
目前，我国主要使用的是硫铝酸钙类膨胀剂，绝大多数膨胀混凝土都采用水化硫铝酸钙为膨胀源。
氧化钙类膨胀剂和硫铝酸钙—氧化钙类膨胀剂一般不常使用，所以在市面上也很少看见。
铝酸钙类膨胀剂膨胀缓和，使用安全，存放期长，而且方便于控制，因此在生活中应用比较广泛。
但是铝酸钙类膨胀剂不适合用于高温的工程中，使用的温度不得超过80.氧化钙类膨胀剂膨胀能高，膨胀爆发力较强的特点，但是如果在煅烧的时候没有控制好，很容易引起爆炸。
这类的膨胀剂的储存时间较短，控制起来也比较难。
氧化钙类膨胀剂配制的混凝土不适合用于海水或有侵蚀性水的工程。
膨胀珍珠岩保温材料生产中决议质量的三个要点膨胀珍珠岩是由酸性火山玻璃质熔岩（珍珠岩）在高温下焙烧而成的特别好的无机保温材料，其导热系数为0.043W/mK，与聚苯乙烯泡沫接近，且具有很好的防火性能。
采纳膨胀珍珠岩，可以制备出具有轻质、保温、隔热性能优良的墙体材料。
然而，目前市场上的膨胀珍珠岩质量并不理想，这将影响围护结构的保温效果。
为此，本文针对目前存在的问题进行了分析，以助于提高膨胀珍珠岩的质量，服务于建筑节能。
1膨胀珍珠岩生产原理珍珠岩是由火山喷发的富含SiO2的酸性熔岩经急剧冷却而成的玻璃质岩石，因其具有珍珠裂隙结构得名，是研制膨胀珍珠岩制品的重要矿石资源，其成分随产地不同略有差异，珍珠岩矿包括珍珠岩、松脂岩和黑曜岩。
三者区分在于珍珠岩具有因冷凝作用形成的圆弧形裂纹，称珍珠岩结构，含水率4%～6%。
珍珠岩的膨胀过程是一个气泡的形成过程。
膨胀珍珠岩的质量取决于结构中的气泡含量。
气泡越多，保温性能越好。
在这一过程中，需要注意两个问题：一是气泡的形成；二是气泡的稳定。
明显，不能形成大量气泡，则不能显著地降低珍珠岩的容重，而且保温效果不好。
另一方面，即便形成了大量的气泡，假如气泡不稳定，大量的气泡逃逸，也不能形成保温性能良好的膨胀珍珠岩。
珍珠岩矿石在加热到约700℃便开始呈现不定型软化、熔化的玻璃体状态。
明显，在固体状态下，水气不能使珍珠岩产生膨胀。
只有在软化甚至熔融状态时所形成的水气才能使其产生膨胀。
因此，吸附水和裂隙水对珍珠岩的膨胀没有贡献，对其产生膨胀作用的仅是结晶水和化合水。
珍珠岩的膨胀正是利用珍珠岩矿物中结晶水及化合水重新恢复到水的形态得以实现。
假如表面水未预热脱除干净，高温气氛中水先吸热，从而降低珍珠岩颗粒被加热升温的强度；假如裂隙水未预热脱除干净，随着矿砂被升温，裂隙水被蒸发气化、体积大增，因水体积加添形成的力将使珍珠岩颗粒进一步被碎裂。
因此，表面水与裂隙水均不利于实际生产，必需在中低温状态下脱除。
浅议膨胀土处理施工过程中出现的问题及处理方法摘要：众所周知膨胀土施工是世界性的难题, 在南水北调中线的施工中尤为突出，现已成为中线工程中的控制性工程。
膨胀土遇水膨胀，失水收缩。
如果处理不当，其反复变形易造成渠坡失稳，进而影响工程安全运行。
所以膨胀土渠段的施工质量成为制约工程成败的关键性因素之一。
现就目前施工过程中出现的问题进行简单归纳，并提出拙建，如有不妥，请给予指正。
关键词：膨胀土；定义；划分；施工工序；拌合；开挖保护；处理Abstract: As we all know the working on swelling clay is the huge obstacle on earth, especially in the middle route of south to north water transferred project because of long working distance. The characters of swelling clay are expansion after absorbed water and shrink after lost water. The deformation in natural circumstance over and over will cause the destabilization and seriously threat to the safety of the whole project. So the construction quality will be one of the important items to decide the project work well nor not. Now I will briefly list some problems which appeared in the recent construction period and give some treatment on that. If it is not correct, please give some advice.Key words: Swelling clay；definition；classification；working procedure；mixture；excavation and protection；treatment全线膨胀土的分布及总量情况南水北调中线干线工程在建项目总长1125km，共53个土建设计单元工程、166个施工标段，有膨胀土（岩）的渠段累计长约368km，占在建项目总长1125km 的33%，其中：弱膨胀土渠段长213.075km，挖深＜15m的中膨胀土渠段长100.513km，挖深≥15m的中膨胀土渠段长28.896km，强膨胀土渠段长25.588km。
混凝土中添加膨胀珍珠岩的方法及效果一、引言混凝土是一种常用的建筑材料，但其强度、耐久性和耐火性等方面存在一定的局限性。
因此，为了提高混凝土的性能，常常需要添加一些辅助材料。
膨胀珍珠岩是一种新型的、轻质的、多孔的辅助材料，其添加可以改善混凝土的性能。
本文将介绍混凝土中添加膨胀珍珠岩的方法及效果。
二、膨胀珍珠岩的概述膨胀珍珠岩是一种多孔的、轻质的、热稳定的材料，其主要成分是硅酸盐和铝酸盐。
它的孔隙率高达60%以上，因此具有轻质、隔音、保温、防火等特点。
同时，膨胀珍珠岩还具有很好的化学稳定性和抗压强度，可用于建筑、地铁、隧道、电站等领域。
三、膨胀珍珠岩在混凝土中的应用1. 膨胀珍珠岩的添加量膨胀珍珠岩的添加量一般为混凝土总重量的10%~30%。
添加量的大小与混凝土的强度、密度、施工要求等有关。
2. 膨胀珍珠岩的制备方法膨胀珍珠岩的制备方法有两种：一种是热法制备，另一种是化学法制备。
（1）热法制备：将珍珠岩或陶土等原料加热到1100℃以上，使其膨胀成珍珠状，然后进行粉碎、筛分等处理即可得到膨胀珍珠岩。
（2）化学法制备：将硅酸盐和铝酸盐等原料在一定的温度和压力下反应，生成膨胀珍珠岩。
3. 膨胀珍珠岩在混凝土中的作用（1）改善混凝土的性能：膨胀珍珠岩的添加可以改善混凝土的强度、耐久性、抗裂性等性能，使其更加适合建筑和工程应用。
（2）提高混凝土的隔热、保温性能：膨胀珍珠岩的多孔性和低导热系数可有效提高混凝土的隔热、保温性能。
（3）减轻混凝土的重量：膨胀珍珠岩的轻质性可减轻混凝土的重量，降低建筑物的自重。
四、混凝土中添加膨胀珍珠岩的方法1. 混凝土配合比设计混凝土配合比设计是混凝土施工中非常重要的一步。
在设计时需考虑到混凝土的强度、密度、施工要求等因素，确定膨胀珍珠岩的添加量和加入时间。
2. 膨胀珍珠岩的筛分和清洗膨胀珍珠岩的颗粒大小应控制在5mm以下，同时要进行筛分和清洗，以确保其质量。
3. 混凝土的搅拌在混凝土的搅拌过程中，应先加入部分膨胀珍珠岩，与水和水泥充分混合后再加入剩余的膨胀珍珠岩，以避免膨胀珍珠岩的损失和堵塞搅拌机。
如何提高珍珠岩膨胀倍数珍珠岩经膨胀而成为一种轻质、多功能新型材料。
具有表观密度轻、导热系数低、化学稳定性好、使用温度范围广、吸湿能力小，且无毒、无味、防火、吸音等特点，广泛应用于多种建筑业、工业等领域，而珍珠岩膨胀倍数越高其产量也相应的也高，只要几个关键因素一不协调倍数降低、产量下降，企业受损，生产过程如何提高珍珠岩的膨胀倍数，提高产能一直是珍珠岩企业所困扰的大问题，如何来提高产能更好的管理一家珍珠岩企业呢？目前生产珍珠岩的企业大部分都是家族性的企业，生产规模小、管理落后或者说没有什么管理，其技术人员素质低，技术能力较差，同时生产设备---炉体筑造随意性强，总喜欢凭着个人经验而没有科学推理依据，同时对原材料---原矿砂选用没有标准，从而造成产品膨胀倍数上不去。
怎么来扭转这样的生产局面，笔者认为以下几点还是比较关键。
首先是管理，从技术人员的管理开始创新，引进奖罚机制，改变原来的薪资制度，将产品膨胀倍数质量直接与炉工技术挂钩，比如2014年全年A炉工月平均工资6000元，全年平均燃烧倍数20倍，我们可以设定考核基础19.5--20倍，其工资相应在200元左右，然后设定20倍以上到21倍为一杠杆给予一定奖金，19.5以下给予基数的百分比的处罚，当然作为企业管理来讲处罚不是最终目的，而是通过这样的一种奖罚机制来激励炉工的积极性，让大家自己管理自己而行动起来，在生产过程中找影响产量的问题，自己解决问题，通过这种激励机制把原来干好干坏的思想打破，当然人员管理只是第一个因素，通过炉工来找到炉体、矿砂的问题。
珍珠岩生产过程其实就是原矿通过预热炉进行预热达到一定温度后再经过大炉高温将原矿膨胀而成，而炉体设计如何也起着决定性的，在现实中做炉体的师傅也知道炉体上端的弯脖及冷却管（俗称喉管）的尺寸是否合适，在现实做炉中大多数师傅只是凭着感觉走，其实找准喉管、炉口、弯脖很容易的，从炉口平行到冷却管作为一个平行切面，再以这条线垂直到炉体下端，注意左右一般大小，两条线的接口就是弯脖最好的角具有明亮的玻璃光泽或松脂光泽，碎片透明。
探究轻质柏板屋面板水泥珍珠岩成块掉落质量问题分析及处理关键词：轻质柏板，屋面板，水泥珍珠岩，成块掉落摘要：轻质柏板板材是一种新型隔热装配式建筑板材，具有高强、轻质、保温、隔热、隔声等多种优质特性，但在实际使用过程中，易发生板缝填充物（M15水泥珍珠岩）松动掉落、板体开裂致填充芯材（水泥珍珠岩复合芯材）成块掉落等渣块掉落质量问题，本文以某在建工业厂房为例对此类问题进行原因分析，并提出相应处理措施建议。
1序言轻质柏板板材是一种新型隔热装配式建筑板材，具有高强、轻质、保温、隔热、隔声等多种优质特性，但在实际使用过程中，易发生板缝填充物（M15水泥珍珠岩）松动掉落、板体开裂致填充芯材（水泥珍珠岩复合芯材）成块掉落等渣块掉落质量问题，本文以某在建工业厂房为例对此类问题进行原因分析，并提出相应处理措施建议。
2项目概况2.1屋面做法：某工业厂房占地面积4619.65m2，建筑层数一层，分为主厂房和南北辅助厂房，主厂房高13.5m，南北辅助厂房高8.8m，结构类型为混凝土排架结构，屋面结构为坡屋面，采用轻质柏板板材W型屋面板，厂房内未设置吊顶，屋面做法见下表2-1：表2-1 屋面做法2.2轻质柏板W型屋面板：主要由型钢、钢筋桁架、水泥珍珠岩复合填充芯材、ESP保温芯材、钢丝网片、防水涂层以及其他添加剂采用特殊工艺复合而成。
本工程采用的W型板代号W6010，板长5980mm，宽980mm，厚180mm，保温芯材厚60mm，沿板宽截面近梯形，上窄下宽，板构造见图2-1。
工程施工时，板缝中间由Φ30发泡聚乙烯棒填充，其上填充M15水泥珍珠岩，板上涂刷1厚JSⅡ型防水涂层1层，板缝构造见图2-2。
2.3 填充芯材（水泥珍珠岩）：水泥珍珠岩又叫膨胀珍珠岩水泥浆，是一种由经破碎、筛分、预热，在1250℃左右高温中悬浮瞬间焙烧，体积骤然膨胀而成的膨胀珍珠岩矿石、水和水泥等成分，按照一份水泥和6～8份膨胀珍珠岩砂的比例，搅拌混合而成。
使用珍珠岩注意事项使用珍珠岩有哪些注意事项珍珠岩是一种火山喷发的酸性火山岩玻璃质熔岩，经急剧冷却而成的玻璃质岩石，因其具有珍珠裂隙结构而得名。
下面是小编为大家带来的使用珍珠岩有哪些注意事项，希望大家能够喜欢!使用珍珠岩注意事项珍珠岩具有较强的吸水性和保水性，因此在盆栽中使用时应控制用量，并根据盆栽植物的需水量来调整珍珠岩的用量。
在使用珍珠岩作为盆栽介质时，应注意控制浇水的量和频率，以免过度浇水导致植株根部缺氧和烂根。
在使用珍珠岩作为建筑材料时，应注意珍珠岩的质量和稳定性，以免影响建筑物的安全性。
在使用珍珠岩制品时，应注意珍珠岩的硬度和磨损程度，以免影响制品的使用寿命和美观度。
珍珠岩有哪些特点优点一是珍珠岩的吸水能力很强，可达到自身的两到三倍;二是珍珠岩可调节土壤板结，有效防止农作物倒伏，控制肥效和肥度;三是珍珠岩的多孔吸附性，在农业上可作为杀虫剂和除草剂的稀释剂和载体。
缺点一是珍珠岩易粉化，浇水后会浮在土表面，容易被风吹跑;二是珍珠岩被吸入人体后对身体有害。
珍珠岩的作用是什么1、有效吸水珍珠岩的圆弧形裂纹使其具有很强的吸水能力，通常可吸收超出自身2～3倍的水分。
因此珍珠岩通常被混合进种植植物的土壤中，使土壤的吸水排水能力大大加强，防止出现盆内积水造成植物烂根。
2、改良土壤珍珠岩的特殊结构还可以使它对土壤进行改良，防止土壤因长期积压或者浇水过多出现的土壤板结现象，使土壤变得疏松多孔。
疏松土壤可以使植物扎根更深，防止其出现倒伏现象，而且对于肥料的浓度也有一个较好的稀释与控制。
3、多孔吸附珍珠岩的珍珠裂隙结构使其具有很好的多孔吸附能力，对于喷洒进土壤中的杀虫剂还有除草剂可以很好的进行稀释，防止药液过浓过多造成植物被毒死。
同时珍珠岩还可以作为药液的载体，有效的预防病虫害威胁植物的健康。
珍珠岩成分是什么珍珠岩的一般化学成分︰SiO268~74%，Al2O312%左右，Fe2O30.5~3.6%，MgO0.3%，CaO0.7~1.0%，K2O2~3%，Na2O4~5%，H2O2.3~6.4%。
