半硬质阻燃塑料管暗敷施工工艺
2.3.3 加气混凝土楼板、圆孔板，应及时配合土建调整好吊装楼板的板 缝时进行配管。 3 操作工艺 3.1 工艺流程： 弹线定位→盒箱固定→管路敷设→扫管穿带线 3.2 弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、 箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以 确定盒、箱的准确位置。 3.3 盒、筋固定： 3.3.1 砌块墙稳埋盒、箱。根据盒、箱位置线剔洞，洞大小比盒、箱略 大为宜。将洞内清理干净，用水将洞内浇湿，然后用强度等级不 小于M10的水泥砂浆稳埋盒、箱。如为空心砌块墙剔洞后，应用 碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。 3.3.2 现浇钢筋混凝土墙、楼板固定盒、箱；
3.4.1.2 敷设管子时，应尽量减少弯曲，当线路直线段长度超过15m或直 角弯超过三个时，应增设中间接线盒。 3.4.1.3 管路经过建筑物变形缝处，应有补偿装置能活动自如。 3.4.1.4 剔槽敷管时，不允许剔横槽及剔断钢筋；加气混凝土板只允许沿 板缝剔槽。 3.4.1.5 滑模板内的竖向管段不应有接头。 3.4.1.6 管入盒、箱，管口应平齐，管口露出盒、箱应不大于5mm，并 应一管一孔，孔大小应与管外径相吻合。 3.4.2 砌块墙内管路敷设：
3.5.1 管路敷设后，待墙、楼板施工完毕后（现浇混凝土工程应在拆除模板 后），应及时进行预扫管。扫管过程中，必须将管路与施工图进行核 对，及时处理管路中的故障。 3.5.2 扫管应使用带布扫管的方法，即将布条固定在带线的一端，从管路的 另一端拉出，清除管内的杂物、积水。扫管完毕后，应堵好管口，封 闭盒口。 4 质量标准 4.1 主控项目： 4.1.1 半硬塑料管必须由阻燃处理的材料制成，其氧指数应在27%以上，其 材质及适用场所必须符合设计要求和施工规范规定。 检验方法：观察检查或检查隐蔽工程记录。 4.1.2 塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂 浆抹面保护，保护层厚度不应小于15mm。

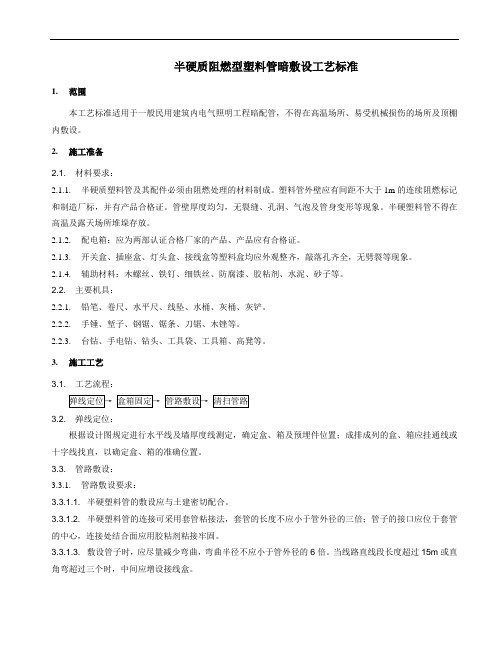

半硬质阻燃型塑料管暗敷设工艺标准
半硬质阻燃型塑料管暗敷设工艺标准1.范围本工艺标准适用于一般民用建筑内电气照明工程暗配管，不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2.施工准备2.1. 材料要求：2.1.1.半硬质塑料管及其配件必须由阻燃处理的材料制成。
塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标，并有产品合格证。
管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。
半硬塑料管不得在高温及露天场所堆垛存放。
2.1.2.配电箱：应为两部认证合格厂家的产品、产品应有合格证。
2.1.3.开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂等现象。
2.1.4.辅助材料：木螺丝、铁钉、细铁丝、防腐漆、胶粘剂、水泥、砂子等。
2.2. 主要机具：2.2.1.铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。
2.2.2.手锤、堑子、钢锯、锯条、刀锯、木锉等。
2.2.3.台钻、手电钻、钻头、工具袋、工具箱、高凳等。
3.施工工艺3.1. 工艺流程：3.2. 弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置。
3.3. 管路敷设：3.3.1.管路敷设要求：3.3.1.1. 半硬塑料管的敷设应与土建密切配合。
3.3.1.2. 半硬塑料管的连接可采用套管粘接法，套管的长度不应小于管外径的三倍；管子的接口应位于套管的中心，连接处结合面应用胶粘剂粘接牢固。
3.3.1.3. 敷设管子时，应尽量减少弯曲，弯曲半径不应小于管外径的6倍。
当线路直线段长度超过15m或直角弯超过三个时，中间应增设接线盒。
3.3.1.4. 管路经过建筑物变形缝处，应有补偿装置能活动自如。
3.3.1.5. 剔槽敷管时，不允许剔横槽及剔断钢筋；加气混凝土板只允许沿板缝剔槽。
3.3.1.6. 滑模板内的竖向管段不应有接头。
3.3.1.7. 管入盒、箱，管口应平齐，管口露出盒、箱应不大于5mm，并应一管一孔，孔大小应与管外径相吻合。

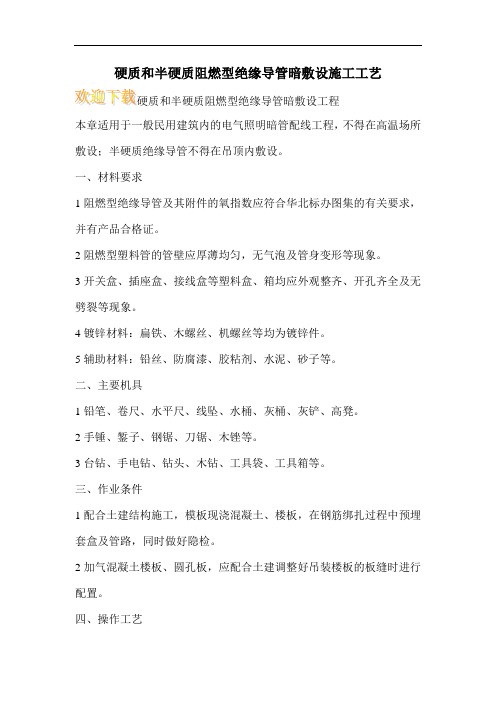

硬质和半硬质阻燃型绝缘导管暗敷设施工工艺
硬质和半硬质阻燃型绝缘导管暗敷设施工工艺
本章适用于一般民用建筑内的电气照明暗管配线工程，不得在高温场所敷设；半硬质绝缘导管不得在吊顶内敷设。
一、材料要求
1阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。
2阻燃型塑料管的管壁应厚薄均匀，无气泡及管身变形等现象。
3开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全及无劈裂等现象。
4镀锌材料：扁铁、木螺丝、机螺丝等均为镀锌件。
5辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
二、主要机具
1铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲、高凳。
2手锤、錾子、钢锯、刀锯、木锉等。
3台钻、手电钻、钻头、木钻、工具袋、工具箱等。
三、作业条件
1配合土建结构施工，模板现浇混凝土、楼板，在钢筋绑扎过程中预埋套盒及管路，同时做好隐检。
2加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配置。
四、操作工艺。
半硬质阻燃型塑料管暗敷设工艺
半硬质阻燃型塑料管暗敷设1 范围本工艺标准适用于一般民用建筑内电气照明暗管配线工程，不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2 施工准备2.1 材料要求：2.1.1 半硬质塑料管及其配件必须由阻燃处理的材料制成。
塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标，并有产品合格证。
管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。
半硬塑料管不得在高温及露天场所堆垛存放。
2.1.2 配电箱：应为两部认证合格厂家的产品、产品应有合格证。
2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂等现象。
2.1.4 镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。
2.1.5 辅助材料：防腐漆、胶粘剂、水泥、砂子等。
2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。
2.2.2 手锤、堑子、钢锯、锯条、刀锯、木锉等。
2.2.3 台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 紧密配合土建施工，根据建筑物墙体结构（如砖墙、加气砖墙等）弹好水平线及墙厚度线，安装盒、箱与管管路。
2.3.2 配合土建结构施工时，大模板、滑模板施工混凝土墙时，需在钢筋绑扎过程中预埋套盒及管路，同时办理隐检后，再进行混凝土浇灌施工。
2.3.3 加气混凝土楼板、圆孔板，应及时配合土建调整好吊装楼板的板缝时进行配管。
3 操作工艺→→→3.2 弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置。
3.3 盒、精固定：3.3.1 砌块墙稳埋盒、箱。
根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。
将洞内清理干净，用水将洞内浇湿，然后用强度等级不小于M10的水泥砂浆稳埋盒、箱。
如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。
3.3.2 现浇钢筋混凝土墙、楼板固定盒、箱：3.3.2.1 用穿筋盒直接固定在钢筋上。

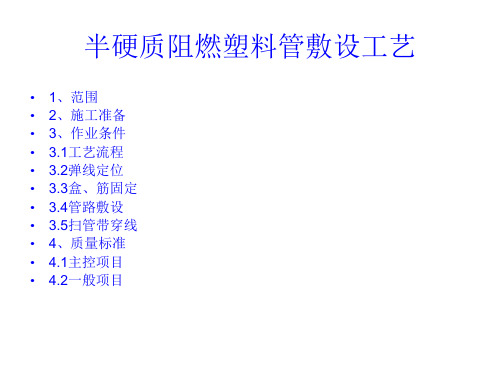

半硬质阻燃塑料管暗敷施工工艺课件
详细描述
造成连接不紧的原因可能是连接方式不当、 连接件质量差或施工时未拧紧等。为解决这 一问题，应采用正确的连接方式，确保连接 件质量合格，并在施工过程中加强检查，及 时发现并处理连接不紧的情况。
暗敷深度不足
总结词
暗敷深度不足可能导致管道受压变形或被重 物损伤。
详细描述
暗敷深度不足的原因可能是施工时未按照设 计要求进行、管道固定不牢固等。为解决这 一问题，应严格按照设计要求进行施工，加
要点二
压力检测
对管道进行压力检测，检查管道的密封性能是否符合要求。
管材质量控制
管材质量
确保所采购的管材质量符 合国家相关标准，具备合 格证明文件。
管材外观
管材外观应光滑、无气泡、 无裂纹，颜色均匀一致。
管材尺寸
管材尺寸应符合设计要求， 管壁厚度均匀，无明显偏差。
施工过程控制
施工前准备
进行技术交底，熟悉施 工图纸，明确管道路线
制造工艺与材料
制造工 艺
采用挤出成型工艺，将阻燃塑料原料经过高温熔融、挤压、冷却等工序加工而 成。
材料
常用的阻燃塑料材料包括聚氯乙烯(PVC)、高密度聚乙烯(HDPE)、聚丙烯(PP) 等，这些材料均具有良好的阻燃性能和化学稳定性。
适用范围与优势
适用范围
适用于室内、室外、架空、埋地等多种场所，广泛应用于建 筑、电力、通信、交通等领域的电线、电缆保护套管和燃气 管道等领域。
施工过程中应遵循安全 操作规程，严禁违章操 作和冒险作业。
定期进行安全检查，及 时发现和排除安全隐患， 确保施工安全。
防火安全
01
02
03
04
施工现场应配备消防器材和消 防设施，并确保其完好有效。
003半硬质阻燃型塑料管暗敷设工艺

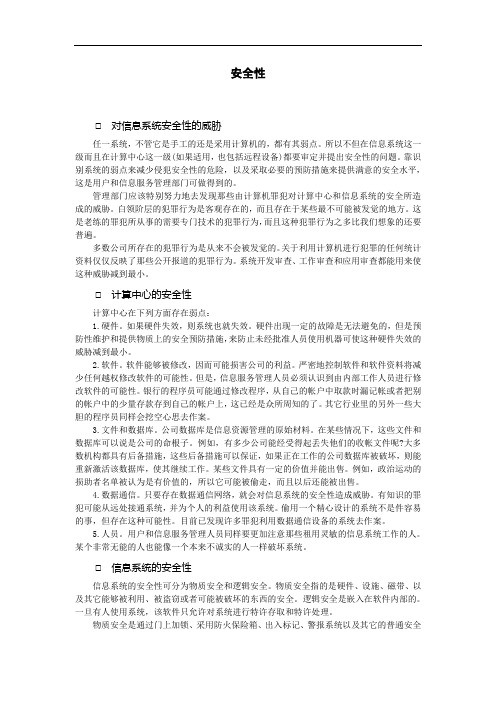

安全性□对信息系统安全性的威胁任一系统，不管它是手工的还是采用计算机的，都有其弱点。
所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。
靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。
管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。
白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。
这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。
多数公司所存在的犯罪行为是从来不会被发觉的。
关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。
系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。
□计算中心的安全性计算中心在下列方面存在弱点：1.硬件。
如果硬件失效，则系统也就失效。
硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。
2.软件。
软件能够被修改，因而可能损害公司的利益。
严密地控制软件和软件资料将减少任何越权修改软件的可能性。
但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。
银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。
其它行业里的另外一些大胆的程序员同样会挖空心思去作案。
3.文件和数据库。
公司数据库是信息资源管理的原始材料。
在某些情况下，这些文件和数据库可以说是公司的命根子。
例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。
某些文件具有一定的价值并能出售。
例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。
硬质阻燃塑料管(PVC)暗敷设施工工艺
硬质阻燃塑料管(PVC)暗敷设施工工艺硬质阻燃塑料管(PVC)硬质阻燃塑料管(PVC)是一种常用于建筑、市政、电力管网等领域的管材，具有结构坚固、耐热、阻燃的特点，在市场上有着广泛的应用。
在工程建设中，PVC管材可以较好地承受环境的变化，其质轻、便捷的特点让PVC管材被广泛应用于各种领域。
硬质阻燃塑料管(PVC)的暗敷设施工工艺设施工设施工是将各种设施产品(如电线、电缆、通讯线、煤气铸铁管、PVC管、水泥管、波形管等)暗埋于地下或垂直墙面上的工程施工。
对于PVC管的设施工，方便快捷且经济实用的工艺是热熔镶嵌接头工艺。
热熔镶嵌接头工艺PVC管材的热熔镶嵌接头工艺是用特殊的加热装置对专用的PVC端钮进行加热，使其达到一定熔化程度，然后才能与PVC管材实现有效黏合，完成连接。
工艺流程1.准备工作: 清除周边杂物及清扫管内垃圾；2.进行布局: 根据建筑设计和建设规范合理选定管道布局，并进行标记和定位；3.切割管材: 根据图纸或者现场情况，选择合适的PVC管材进行切割；4.根据接头规格选择合适管线，从接头中心线来计算每段管道长度及中心点坐标，确定接头的位置；5.制作接头: 配合接头的规格，选用适当的热熔镶嵌接头工艺设备进行加热熔化，缝合管道；6.完成连接: 将两段管道的接口融合到一起，使其牢固地连接在一起；7.检查完工: 完成后彻底淋水，观察是否渗漏，进行验收合格后封管。
硬质阻燃塑料管(PVC)的暗敷设施工工艺，可以采用热熔镶嵌接头工艺，具有操作简单、工艺高效、耐热性强等优点，是一种较为理想的管路连接方式。
在工程建设中，采用该工艺施工，可以为设施工程提供更加可靠的管道连接方式。
PC管暗敷工艺
1 范围本工艺标准适用于一般民用建筑内电气照明暗管配线工程，不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2 施工准备2.1 材料要求：2.1.1 半硬质塑料管及其配件必须由阻燃处理的材料制成。
塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂标，并有产品合格证。
管壁厚度均匀，无裂缝、孔洞、气泡及管身变形等现象。
半硬塑料管不得在高温及露天场所堆垛存放。
2.1.2 配电箱：应为两部认证合格厂家的产品、产品应有合格证。
2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂等现象。
2.1.4 镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。
2.1.5 辅助材料：防腐漆、胶粘剂、水泥、砂子等。
2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。
2.2.2 手锤、堑子、钢锯、锯条、刀锯、木锉等。
2.2.3 台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 紧密配合土建施工，根据建筑物墙体结构（如砖墙、加气砖墙等）弹好水平线及墙厚度线，安装盒、箱与管管路。
2.3.2 配合土建结构施工时，大模板、滑模板施工混凝土墙时，需在钢筋绑扎过程中预埋套盒及管路，同时办理隐检后，再进行混凝土浇灌施工。
2.3.3 加气混凝土楼板、圆孔板，应及时配合土建调整好吊装楼板的板缝时进行配管。
3 操作工艺3.1 工艺流程：弹线定位→盒箱固定→管路敷设→扫管穿带线3.2 弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置。
3.3 盒、精固定：3.3.1 砌块墙稳埋盒、箱。
根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。
将洞内清理干净，用水将洞内浇湿，然后用强度等级不小于M10的水泥砂浆稳埋盒、箱。
如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。
3.3.2 现浇钢筋混凝土墙、楼板固定盒、箱：3.3.2.1 用穿筋盒直接固定在钢筋上。
半硬质阻燃塑料管暗敷设工艺标准
一、半硬质阻燃塑料管暗敷设工艺标准（一）作业条件（1）配合土建砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。
（2）配合土建结构混凝土施工时，大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图要求预埋套盒及管路，该过程须及时办理隐检手续。
（3）加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图纸进行配管施工。
（二）质量要点（1）保护层小于15mm的管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥沙浆保护并抹平灰层。
（2）稳埋盒箱有歪斜；暗盒箱有凹进、凸出墙面现象；盒箱破口；位置尺寸超出允许偏差值。
对于稳埋盒箱应先用线坠找正，位置正确后再进行固定稳埋；暗装盒子口或箱口与墙面平齐，不出现凹凸出墙面的现象。
暗箱贴脸与墙面缝隙预留好；用水泥沙浆将盒箱底部四周填实抹平，盒子收口平整。
（3）对于厚度较薄的墙体，箱体厚度与墙厚接近的情况，为避免箱底处抹灰开裂，应在箱底加金属网固定后，再抹灰找齐。
（4）管路不通，朝上管口未及时堵好管堵，造成杂物落入管中，应在安装立管时，随时堵好管堵，其他工种作业时，应注意提醒不要碰已经敷设完毕的管路，避免造成路堵塞。
（三）质量标准（1）阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标，阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。
（2）管路连接时，使用胶粘剂连接紧密、牢固；保护层大于15mm。
（3）盒、箱设置正确，固定牢固；管子入盒、箱处顺直；盒箱内露出管头不大于5mm。
采用端接头与内锁母时，应拧紧盒壁不松动。
（4）管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处，应加保护罩；补偿装置平直、管口光滑，内锁母与管子连接可靠；加套保护管在隐蔽记录中标示正确。
（四）成品保护（1）剔槽打洞时，不要用力过猛，避免洞口周围的墙面破裂。
（2）管路敷设完毕后应注意成品保护，其他工种作业时，应设人看护，避免将管路砸扁和踩坏。
半硬质阻燃型塑料管暗敷设工艺
半硬质阻燃型塑料暗敷设1 范围本工艺适用于一般民用建筑内电气照明暗配线工程不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2 施工准备2.1 材料要求：半硬质塑料及其配件必须由阻燃处理的材料制成。
塑料外壁应有间距不大于1m的连续阻燃标记和制造厂标并有合格证。
壁厚度均匀无裂缝、孔洞、气泡及身变形等现象。
半硬塑料不得在高温及露天场所堆垛存放。
配电箱：应为两部认证合格厂家的、应有合格证。
2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐敲落孔齐全无劈裂等现象。
镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。
辅助材料：防腐漆、胶粘剂、水泥、砂子等。
2.2 主要机具：铅笔、卷尺、程度尺、线坠、水桶、灰桶、灰铲。
手锤、堑子、钢锯、锯条、锯、木锉等。
台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。
2.3 作业条件：严配合土建施工根据建筑物墙体构造〔如砖墙、加气砖墙等〕弹好程度线及墙厚度线安装盒、箱与路。
配合土建构造施工时大模板、滑模板施工混凝土墙时需在钢筋绑扎过程中预埋套盒及路同时隐检后再进展混凝土浇灌施工。
加气混凝土楼板、圆孔板应及时配合土建调整好吊装楼板的板缝时进展配。
3 操作工艺→→→3.2 弹线定位：根据设计图规定进展程度线及墙厚度线测定确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直以确定盒、箱的准确位置。
3.3 盒、精固定：砌块墙稳埋盒、箱。
根据盒、箱位置线剔洞洞大小比盒、箱略大为宜。
将洞内清理干净用水将洞内浇湿然后用强度等级不小于M10的水泥砂浆稳埋盒、箱。
如为空心砌块墙剔洞后应用碎砌块水泥砂浆将空洞先行封堵再稳埋盒、箱。
现浇钢筋混凝土墙、楼板固定盒、箱：用穿筋盒直接固定在钢筋上。
用机螺丝将盒、箱固定在扁钢上再将扁钢固定在钢筋上。
预制楼板稳埋灯头盒：预制圆孔板加气混凝土楼板的灯头盒孔洞应在楼板下面由下向上剔洞上方洞口可在楼板上面扩孔。
盒子安装好卡铁或轿杆在楼板下面装好托灰板用水将洞内浇湿然后用强度等级不小于M10的水泥砂浆稳埋盒子。
