宝得8226电导仪手册

宝得8226电导仪手册

4.4 .3.2 修正电池常数 …………………………… ………………………………………………………… ……..……………..….......... .......... … … … … … … … 2 0
4 . 4 . 4 温度补偿系数 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … … … … . . . . . . . . . . . . . . . . . . . . . . . . . … …. 2 1
4 . 2 菜 单 向 导 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … … … . … . … … … . … … … . . . … … … .. 1 5

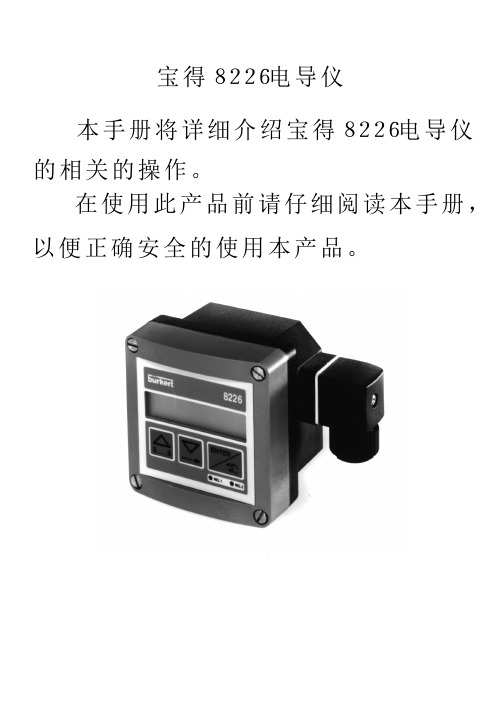

宝得８２２６电导仪
本手册将详细介绍宝得８２２６电导仪 的相关的操作。 在使用此产品前请仔细阅读本手册， 以便正确安全的使用本产品。
请确认产品的完整性和无破损。 用户有责任选择适用于其应用场合的变送器 确保正确安装并维护所有的部件 用户有责任确保该变送器的材质与其应用场合相适应 该产品只能由专业人员用恰当的工具进行安装或维修 操作 维护和维修本产品时请注意有关安全规范 安装该产品 ／ 系统之前 必须先切断电源 如未按本手册操作 我们将不承担任何责任 关于本产品及其附件的相应保证条款也
易 连 接 - 8 6 3 0 型 顶 部 控 制 器 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . . … … … … … … … . . . … … … … … … … . 1 1

METTLER TOLEDO FE38 电导率仪标准操作规程..

METTLER TOLEDO FE38 电导率仪标准操作规程..

目录1、目的 (3)2、范围 (3)3、职责 (3)4、依据 (3)5、内容 (3)6、环境健康安全要求 (17)7、变更记载和原因 (17)8、相关文件 (17)9、流程图/结构图 (17)10、附录/附表 (17)11、相关记录 (17)发放范围：质量管理部工程设备部生产部人事行政部物流部财务部质量保证科质量检验科一车间二车间三车间四车间1、目的本规程规范METTLER TOLEDO FE38 电导率仪的正确使用和维护保养。

2、范围本规程适用于XX公司METTLER TOLEDO FE38 电导率仪使用及维护保养的全过程。

3、职责3.1设备操作人员：严格按照本操作规程正确使用和维护保养METTLER TOLEDOFE38 电导率仪。

3.2质量保证部：负责监督设备操作人员严格按照本规程进行操作。

3.3工程设备部：负责对METTLER TOLEDO FE38 电导率仪进行定期的维护。

4、依据《METTLER TOLEDO FE38 电导率仪使用说明书》。

5、内容5.1设备结构及工作原理XX 公司METTLER TOLEDO FE38 电导率仪标准操作规程版本号：00 生效日期： 回顾日期：5.1.1 外观结构图1. 外观结构5.1.2 设备接口1 电极安装的左侧支架位置 6 紧固按钮2 按键 7 支架杆3 显示屏 8 接线板4 外壳 9 直流电连接5 支架臂10 支架杆存储空间XX 公司METTLER TOLEDO FE38 电导率仪标准操作规程版本号：00 生效日期： 回顾日期：图2. 设备接口5.1.3 控制面板1 电导率信号输出的Mini Din 接口 3 计算机USB-B 接口2 打印机RS232接口4 直流电源插口1 243XX公司METTLER TOLEDO FE38 电导率仪标准操作规程版本号：00生效日期：回顾日期：图3.控制面板按键名称短按（测量模式）长按（测量模式）短按（其他模式）1 开/关/退出•打开仪表•关闭仪表•返回至测量界面2 存储/回显•存储•调用内存数据•增大数值•查看上一条内存3 读数/终点方式•开始或终止测量•设置自动终点打开/关闭•确认设置4 模式/设置•更改测量模式（电导率、TDS、盐度）•输入设置模式•减少数值•查看下一条内存XX公司METTLER TOLEDO FE38 电导率仪标准操作规程版本号：00生效日期：回顾日期：5 校准•启动校准•调用校准数据/5.1.4显示图4. 显示面板图标描述1 α/TDS/SALα系数设置/测量模式：TDS或盐度2 测量值3 终点方式：自动手动4 校正标准液设置5 内存信息6 CC 电极常数，校准结果XX 公司METTLER TOLEDO FE38 电导率仪标准操作规程版本号：00生效日期：回顾日期：7 % / ℃mS/cmµS/cmmg/L / psu当前测量单位8 温度信息9MTC (手动温度补偿)ATC (自动温度补偿)10 错误信息11 连接至电脑的USB电缆12 数据传输已激活13 设置模式14 测量模式15 校准模式，在执行校准或审核较准数据时出现16 参比温度5.2设备操作流程5.2.1开机5.2.1.1检查设备状态标识，检查仪器在校验有效期内。

ec430电导率表说明书

ec430电导率表说明书

ec430电导率表说明书1. 导言EC430电导率表是一款精密仪器，用于测量溶液的电导率。

本说明书将详细介绍EC430电导率表的特点、使用方法以及维护保养等内容，以帮助用户正确操作和维护该仪器。

2. 产品特点2.1 高精度测量：EC430电导率表配备了精密的传感器和先进的测量技术，能够实现高精度的电导率测量，确保测量结果的准确性。

2.2 广泛适用：EC430电导率表适用于各种溶液的电导率测量，包括水质检测、环境监测、化学试剂等领域，满足用户不同的应用需求。

2.3 易于操作：EC430电导率表采用用户友好的界面设计和直观的操作按键，即使对仪器操作不熟悉的用户也可以轻松上手。

2.4 数据记录与导出：EC430电导率表具有数据记录和导出功能，可以存储测量数据并通过USB接口导出到计算机进行后续处理和分析。

3. 使用方法3.1 准备工作：在进行电导率测量之前，先确保EC430电导率表已经充电完毕或安装好合适的电池。

同时，检查传感器是否干净无污染，如有需要，使用纯水或适当溶液清洗传感器。

3.2 打开仪器：按下电源按钮，EC430电导率表将开机，并显示相关信息。

3.3 校准电导率表：在进行电导率测量之前，建议对EC430进行校准，以确保测量结果的准确性。

校准方法请参考附带的校准手册。

3.4 进行测量：将EC430电导率表的传感器浸入待测溶液中，确保传感器与溶液充分接触。

稳定后，仪器将自动显示当前溶液的电导率数值。

3.5 数据记录和导出：若需要记录当前测量数据，按下记录按钮，并将测量数据存储在EC430电导率表内存中。

如需导出数据，可通过USB接口连接到计算机，并使用附带的软件进行数据导出和分析。

4. 维护保养4.1 清洁传感器：定期清洁EC430电导率表的传感器，以保证测量的准确性。

使用纯水或适当溶液轻轻清洗传感器，并避免使用过于侵蚀性的溶液。

4.2 防护措施：在非使用状态下，建议将EC430电导率表存放在干燥、洁净的环境中，避免灰尘、湿气等对仪器的影响。

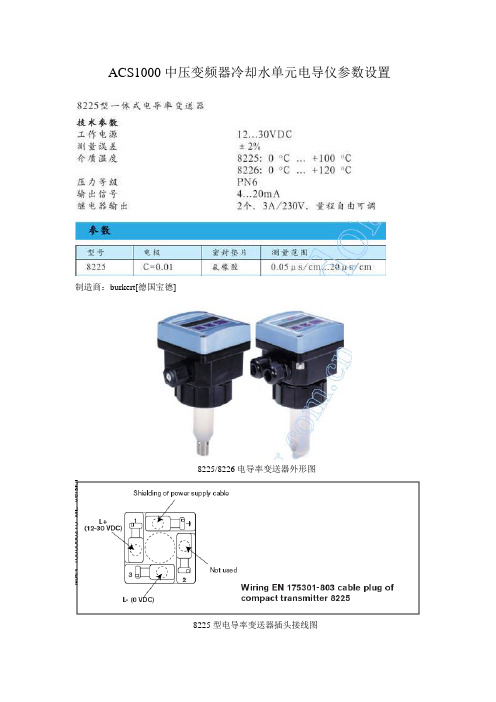

ACS1000中压变频器冷却水单元电导仪参数设置

ACS1000中压变频器冷却水单元电导仪参数设置

ACS1000中压变频器冷却水单元电导仪参数设置
制造商：burkert[德国宝德]
8225/8226电导率变送器外形图
8225型电导率变送器插头接线图
操作模式显示：
要退出HOLD 功能，再次确认“HOLD ”选项并选择“HOLD NO ”。

校正模式：同时按以下二键5秒。

校正模式显示：
所需工程单位的电导率值。

如显示“0000”或“9999”，输入值太低或太高，需改变单位或小数点位置。

温度℃或0F 值。

如显示“----℃”或“----0F ”，则温度超出范围（-50…+150℃）或者pt1000接线断开。

4-20mA 输出信号，与所选测量范围的电导率成比例。

保持功能。

改功能激活时，变送器产生一个对应于进入改功能前的最新
值的输出电流。

继电器锁定在原有位置。

这样，可进行电极清洗而对工
艺过程不产生干扰。

只要HOLD 功能激活，则操作模式下的显示闪烁，不能进入参数设置或测试菜单。

选择语言。

英语、德语、法语、意大利语。

选择电导率或温度的工程单位。

输入传感器电池常数。

选择温度补偿模式（线性、自动或示教功能）。

确定4-20mA 对应的测量范围。

继电器参数设定。

阻尼选择。

有10档。

返回操作模式并储存新的参数。

参数设置表：。

宝德 电导率

宝德 电导率
作手册
目录
8225 电 导 率 变 送 器
1 1.1 1.2 1.3 1.4
引 言 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …...... … … … … 2 拆箱 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … … 2 关于本手册 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … . … 2 用户安全责任 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … . … 2 电磁兼容性 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … . … 2
3 3.1 3.2 3.3 3.4
4 4.1 4 .2 4 .3
4.4
5 5 .1 5.2 5.3 5 .4
安 装 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . … … … … . ......... 9 安 装 指 导 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … .. 9 安装 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . … . … … … … . 9 电 气 布 线 规 范 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … 10 电 气 接 线 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . . . … . … … …10 3 . 4 . 1 不 带 继 电 器 输 出 的 8 2 2 5 型 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … . … … … … …… 10 3 . 4 . 2 带继电器输出的 8 2 2 5 型 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … . … … 1 2 3 . 4 . 2 115/230VDC电源的 8 2 2 5 型 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . … … … … . … … 1 3

METTLER-TOLEDO-FE38-电导率仪标准操作规程

METTLER-TOLEDO-FE38-电导率仪标准操作规程

目录1、目的 (2)2、范围 (2)3、职责 (2)4、依据 (2)5、内容 (2)6、环境健康安全要求 (14)7、变更记载和原因 (14)8、相关文件 (14)9、流程图/结构图 (14)10、附录/附表 (14)11、相关记录 (14)发放范围：质量管理部工程设备部生产部人事行政部物流部财务部质量保证科质量检验科一车间二车间三车间四车间1、目的本规程规范METTLER TOLEDO FE38 电导率仪的正确使用和维护保养。

2、范围本规程适用于XX公司METTLER TOLEDO FE38 电导率仪使用及维护保养的全过程。

3、职责3.1设备操作人员：严格按照本操作规程正确使用和维护保养METTLER TOLEDOFE38 电导率仪。

3.2质量保证部：负责监督设备操作人员严格按照本规程进行操作。

3.3工程设备部：负责对METTLER TOLEDO FE38 电导率仪进行定期的维护。

4、依据《METTLER TOLEDO FE38 电导率仪使用说明书》。

5、内容5.1设备结构及工作原理5.1.1外观结构图1. 外观结构5.1.2 设备接口图2. 设备接口1 电极安装的左侧支架位置 6 紧固按钮2 按键 7 支架杆3 显示屏 8 接线板4 外壳 9 直流电连接5 支架臂10 支架杆存储空间1 电导率信号输出的Mini Din 接口 3 计算机USB-B 接口2 打印机RS232接口4 直流电源插口1 2435.1.3控制面板图3.控制面板按键名称短按（测量模式）长按（测量模式）短按（其他模式）1 开/关/退出•打开仪表•关闭仪表•返回至测量界面2 存储/回显•存储•调用内存数据•增大数值•查看上一条内存3 读数/终点方式•开始或终止测量•设置自动终点打开/关闭•确认设置4 模式/设置•更改测量模式（电导率、TDS、盐度）•输入设置模式•减少数值•查看下一条内存5 校准•启动校准•调用校准数据/5.1.4显示图4. 显示面板图标描述1 α/TDS/SALα系数设置/测量模式：TDS或盐度2 测量值3 终点方式：自动手动4 校正标准液设置5 内存信息6 CC 电极常数，校准结果7 % / ℃mS/cmµS/cmmg/L / psu当前测量单位8 温度信息MTC (手动温度补偿)9ATC (自动温度补偿)10 错误信息11 连接至电脑的USB电缆12 数据传输已激活13 设置模式14 测量模式15 校准模式，在执行校准或审核较准数据时出现16 参比温度5.2设备操作流程5.2.1开机5.2.1.1检查设备状态标识，检查仪器在校验有效期内。

DDSJ-308A型电导率仪的详细说明


电极常数cm-1.99μS/cm
0.1
2.00～ 199.9μS/cm
1.0
20.0μS/cm ～
19.9ms/cm
10.0
200μS/cm～ 199.9ms/cm
----上海仪电科学（雷磁） 经销商太原衡天力
1.采用LCD( 带背光)显示，全中文操作界面 2.可进行电导率、TDS、盐度、温度测量 3.具自动温度补偿、自动校准、量程自动切换、断 电保护等功能 4.对测试结果可贮存、删除、查阅、打印，最多可 贮存200套测量数据，并提供即时打印、贮存打印 两套打印模式供用户选择 5.具标定功能，可以设定电极常数或TDS 转换系数 6.带有RS-232接口，可接TP-16型打印机，选用雷 磁数据采集软件可与计算机通讯 7.选用电导池常数量0.01cm-1的钛合金电极和密封 测量槽，可进行高纯水测量 8.配用本厂DJS-1C型电导电极（铂黑），
3、基本误差： 电导率：±0.5%FS T D S：±0.5%FS 盐度：0.1％ 温度：± 0.3 ℃±1个字 4、稳定性：（± 0.3%FS）/3h 5、温度补偿范围：手动/自动( 0.0～50.0 ) ℃ 6、温度补偿系数：可调 7、电 源：通用电源器(9V DC，500mA，内正 外负) 8、外形尺寸（mm）：290×200×70 9、仪器重量：1kg 10、机箱外型编号：WXS-A001-1
T-818-B-6型温度电极
仪器级别：1.0级 1、测量范围： 电导率：0.000μS/cm～199.9 mS/cm 分六档 量程，可自动切换 TDS：0.000 mg/L～99.9g/L 分五档量程，可 自动转换 盐 度：（0.00～8.00）% 温 度：( -5.0～105.0 ) ℃ 2、分辨率: 电导率：0.001μS/cm、0.1ｍS/cm TDS：0.001 mg/L 盐度：0.01%； 温度：0.1℃

电导测定仪使用方法说明书

电导测定仪使用方法说明书注意事项：1. 在使用电导测定仪之前，请确保已经仔细阅读并理解本使用方法说明书。

2. 电导测定仪仅能在符合正常工作条件的环境下使用，不得在高温、潮湿或有腐蚀性气体的环境中使用。

3. 为了保证测量结果的准确性，请确保仪器的电极表面干净无杂质。

4. 使用电导测定仪时，请勿将电极持在手中，以防止体温的影响干扰测量结果。

5. 若需要更换电极，请按照说明书进行正确的更换操作。

6. 请勿将电导测定仪摔落或撞击，以免造成损坏。

7. 使用完毕后，请及时将电导测定仪存放在干燥通风的地方，并避免阳光直射。

一、产品概述电导测定仪是一种用于测量液体导电性的仪器。

通过测量液体导电性的数值，可以间接获得液体中离子或溶质的浓度信息。

二、仪器配置电导测定仪的主要部件包括：1. 电导测定仪主机：用于控制测量、显示结果等操作。

2. 电导测定仪电极：用于与液体接触，测量液体导电性。

三、使用方法1. 准备工作a. 确保电导测定仪已经连接好电源，并处于工作状态。

b. 检查测量电极表面是否清洁，若有杂质，请使用干净的棉布轻轻擦拭干净。

2. 开始测量a. 将电极插入待测液体中，确保电极完全浸入。

b. 按下电导测定仪主机上的开/关按钮，启动测量程序。

c. 等待一段时间，直到测量结果稳定并显示在仪器屏幕上。

3. 读取测量结果a. 仔细观察电导测定仪屏幕上显示的测量结果。

b. 若需要记录测量结果，可以使用相关记录工具，如纸笔或计算机软件。

4. 测量结束a. 测量完毕后，及时将电极从液体中取出，并用纯净水清洗并擦干。

b. 关闭电导测定仪主机，将其放置在干燥通风的地方。

四、常见问题解答1. 测量结果不稳定怎么办？a. 检查电极是否与液体充分接触。

b. 若电极表面有杂质，请进行清洁处理。

c. 若问题仍然存在，请参考维修手册或联系售后服务。

2. 如何更换电极？a. 关闭电导测定仪主机。

b. 根据电极更换操作说明，进行电极的更换。

3. 如何保养电导测定仪？a. 使用完毕后，及时将电极清洗干净，并擦干。

宝德电导率8619操作手册设置图片版

8619-COND 快速设置手册
Ø 主要菜单结构
显示画面
按F1键
电导率检测参数设置Ø设置4-20mA输出
设置20mA对应的电导率值
设定变量为MX：s/cm
在AO1中选择要输出的变量
按F4键进入Outputs
用方向键选择M0：Outputs
按F4键进入参数设置菜单
按F3键保存更改的设置
在20mA菜单中设置对应的
量程。

如果需要修改小数点的位
数，请选中数值持续的按方
向键右键。

Ø 设置电导率模块参数:
Ø 修改电导率电极电池常数：
按F4进入MX ：Conductivity 按照右表修改参数
Cell type ： 2 electr. RTD ： PT1000 Teperature ： auto Temp.adjust.: 0.0℃ p.: linear Coef.: 2.000%/℃ 按8221两极型举例
设置完成后，按F3键保存
按F4键，进入校准菜单。

用方向键选择菜单： MX ：Connductivity 。

按F4键进入设置。

Ø
设置对比度和亮度。

选择Cell const：菜单选择Cell const：菜单按照电极上的参数设置，设
置完成后按F4键保存。

设置完成后，返回显示画面。

按F4键进入参数设置菜单用方向键选择Display菜单在Display菜单中设置。

电导仪操作流程

电导仪操作流程电导仪是一种用于测量电导率的仪器，广泛应用于水质监测、环境保护、化学实验等领域。

本文将介绍电导仪的基本操作流程和注意事项。

一、准备工作：1. 确保电导仪已经充电或者连接好电源。

2. 检查电导仪的电极是否干净，如有污垢需要清洗干净。

二、打开电导仪：1. 按下电导仪的电源开关，等待电导仪启动。

2. 检查电导仪的显示屏是否正常显示。

三、校准仪器：1. 使用校准液或标准电导溶液进行仪器校准。

2. 将电极插入校准液或标准电导溶液中，等待电导仪稳定并进行校准。

3. 根据电导仪的操作指南，按照设定的步骤进行校准。

四、测量样品：1. 将电导仪的电极插入待测样品中，确保电极完全浸入液体中。

2. 等待电导仪的测量结果稳定，并记录下测量值。

3. 如需连续测量多个样品，确保在每次测量前清洗电极，避免交叉污染。

五、记录和保存数据：1. 将每次测量的结果记录在纸质或电子表格中，确保数据的准确性和可追溯性。

2. 如有需要，及时保存数据并进行备份，以免数据丢失。

六、结束操作：1. 在使用完毕后，将电导仪的电源开关关闭。

2. 清洁电导仪的电极，避免污垢积累和损坏。

3. 按照仪器的存放要求，妥善保管电导仪。

注意事项：1. 操作前仔细阅读并理解电导仪的操作手册，遵循使用规范。

2. 严格按照标准程序进行校准和测量，以确保结果的准确性。

3. 避免将电导仪暴露在高温、潮湿或有腐蚀性的环境中。

4. 注意安全操作，避免电极损坏或人身伤害的风险。

5. 定期维护和检修电导仪，保证其长期稳定的工作状态。

总结：电导仪操作流程的准确掌握对于保证测试结果的准确性和可靠性至关重要。

仔细阅读操作手册，按照标准操作程序进行校准和测量，并注意仪器的维护和保养，将能够确保电导仪的正常工作和长期使用。
