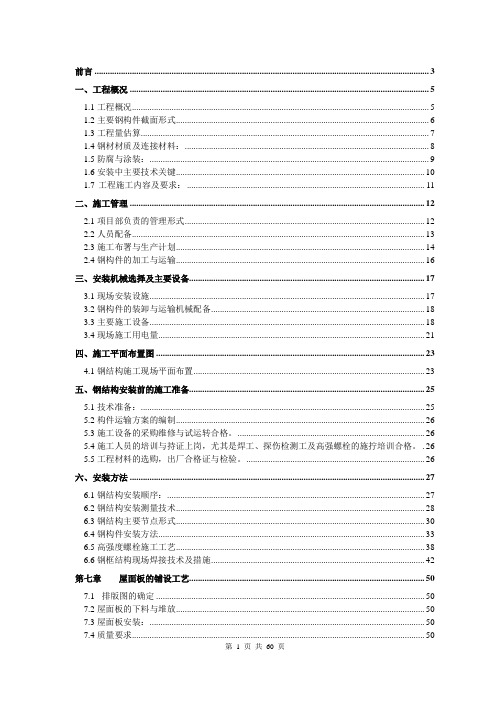

前言 (3)一、工程概况 (5)1.1工程概况 (5)1.2主要钢构件截面形式 (6)1.3工程量估算 (7)1.4钢材材质及连接材料： (8)1.5防腐与涂装： (9)1.6安装中主要技术关键 (10)1.7工程施工内容及要求： (11)二、施工管理 (12)2.1项目部负责的管理形式 (12)2.2人员配备 (13)2.3施工布署与生产计划 (14)2.4钢构件的加工与运输 (16)三、安装机械选择及主要设备 (17)3.1现场安装设施 (17)3.2钢构件的装卸与运输机械配备 (18)3.3主要施工设备 (18)3.4现场施工用电量 (21)四、施工平面布置图 (23)4.1钢结构施工现场平面布置 (23)五、钢结构安装前的施工准备 (25)5.1技术准备： (25)5.2构件运输方案的编制 (26)5.3施工设备的采购维修与试运转合格。
(26)5.4施工人员的培训与持证上岗，尤其是焊工、探伤检测工及高强螺栓的施拧培训合格。
. 26 5.5工程材料的选购，出厂合格证与检验。
(26)六、安装方法 (27)6.1钢结构安装顺序： (27)6.2钢结构安装测量技术 (28)6.3钢结构主要节点形式 (30)6.4钢构件安装方法 (33)6.5高强度螺栓施工工艺 (38)6.6钢框结构现场焊接技术及措施 (42)第七章屋面板的铺设工艺 (50)7.1排版图的确定 (50)7.2屋面板的下料与堆放 (50)7.3屋面板安装： (50)7.4质量要求 (50)第八章质量保证措施 (51)8.1质量方针： (51)8.2确定质量目标： (51)8.3为确保质量计划的完成，采取了以下措施： (51)8.4质量保证措施 (51)8.5施工质量记录 (53)第九章安全消防的措施 (55)9.1安全制度方向 (55)9.2安全防护 (55)9.3消防设施 (56)附件1： (57)雨季施工原则 (57)附件2： (58)安装桅杆强度计算书 (58)提升桅杆强度计算书 (59)前言编制依据与说明§编制依据1．****13＃楼屋顶游泳池改造项目钢结构工程的有关建筑、结构施工图；2．根据甲方及总包单位提供的招标文件所提供的内容；3．我公司已施工类似钢骨混凝土结构工程施工经验；4．本工程执行现行国家施工、验收规范、标准及规程：（1）《建筑设计荷载规范》（GBJ50009-2001）（2）《钢结构设计规范》（GBJ50017-2003）（6）《钢焊缝手工超声波探伤方法和探伤结果的分级》（GB11345-89）( 7 )《建筑机械使用安全技术规程》（JGJ36-86）( 8 ) 《建筑工程现场供用电安全规范》（GB50194-93）( 9 )《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）( 10 )《建筑抗震设计规范》（GB50011-2001）( 11 )《冷弯薄壁型钢结构技术规范》（GB50018-2002）( 12 )《工程测量规范》（GB50026-93）( 13 )《建筑钢结构焊接规程》（JGJ81-2002）( 14 )《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ82-91）( 15 )《钢结构工程施工质量验收规范》（GB50205-2001）( 17 )《建筑设计防火规范》（GBJ16-87）5．本公司的企业标准：质量保证手册及施工作业指导书。

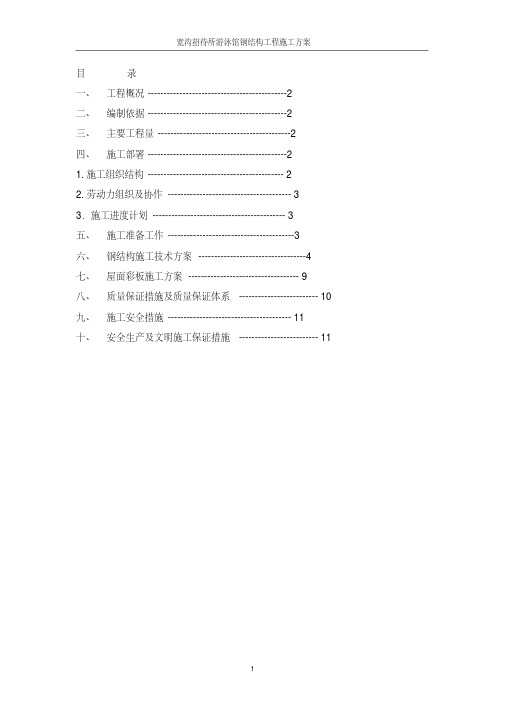

目录一、工程概况--------------------------------------------2二、编制依据--------------------------------------------2三、主要工程量------------------------------------------2四、施工部署--------------------------------------------21.施工组织结构------------------------------------------- 22.劳动力组织及协作--------------------------------------- 33．施工进度计划------------------------------------------ 3五、施工准备工作----------------------------------------3六、钢结构施工技术方案----------------------------------4七、屋面彩板施工方案----------------------------------- 9八、质量保证措施及质量保证体系------------------------- 10九、施工安全措施--------------------------------------- 11十、安全生产及文明施工保证措施------------------------- 11一、工程概况：本工程为宽沟招待所游泳馆工程钢结构，钢结构位于游泳馆2轴与11轴之间,跨度为31米。
工程结构形式为纯钢结构，梁采用焊接桁架，所有钢材均采用Q235结构钢，手工焊时采用E40系列焊条。
本工程钢结构标高：+8.20- +10.20米。
桁架与混凝土柱通过预埋螺栓固定，桁架与桁架之间采用垂直支撑连接。
二、编制依据：1. 依据宽沟招待所游泳馆设计图纸：、2.《钢结构工程施工质量验收规范》（GB50205－2001）3.《钢结构设计规范》（GBJ50017-2003）4.《建筑钢结构焊接技术规程》（JGJ81－2002）5.《钢焊缝手工超声波探伤方法和探伤结果的分级》（GB11345－89）6.《工程测量规范》（GB50026－93）7.《涂装前钢材表面锈蚀等级和防锈等级》（GB8923－88）8.《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ82－91）三、主要工程量：桁架共9榀，支撑共44个，其他共80根，工程量合计约90吨。

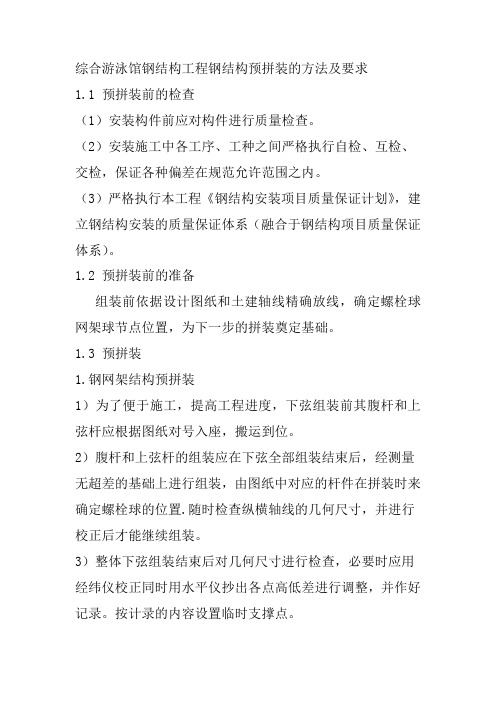

综合游泳馆钢结构工程钢结构预拼装的方法及要求
1.1 预拼装前的检查
（1）安装构件前应对构件进行质量检查。
（2）安装施工中各工序、工种之间严格执行自检、互检、交检，保证各种偏差在规范允许范围之内。
（3）严格执行本工程《钢结构安装项目质量保证计划》，建立钢结构安装的质量保证体系（融合于钢结构项目质量保证体系）。
1.2 预拼装前的准备
组装前依据设计图纸和土建轴线精确放线，确定螺栓球网架球节点位置，为下一步的拼装奠定基础。
1.3 预拼装
1.钢网架结构预拼装
1）为了便于施工，提高工程进度，下弦组装前其腹杆和上弦杆应根据图纸对号入座，搬运到位。
2）腹杆和上弦杆的组装应在下弦全部组装结束后，经测量无超差的基础上进行组装，由图纸中对应的杆件在拼装时来确定螺栓球的位置.随时检查纵横轴线的几何尺寸，并进行校正后才能继续组装。
3）整体下弦组装结束后对几何尺寸进行检查，必要时应用经纬仪校正同时用水平仪抄出各点高低差进行调整，并作好记录。
按计录的内容设置临时支撑点。
4）各杆件与节点连接时中心线应汇交于一点，螺栓球应汇交于球心，其偏差值不得超过1mm。
2.钢梁结构预拼装
由于本工程钢梁部分结构的主梁跨度大，考虑到运输问题，我部将结构钢梁分为三段进行加工，现场进行对接的方法进行拼装。
1）首先钢梁运输到现场后用50T吊车倒运到钢梁安装现场，运输到钢梁的所在位置，搭设胎模较正后进行焊接。
2）钢梁对接完成进行吊装，经测量无误才能焊接，第一榀钢梁吊装完成，考虑到稳定性，必须进行加固，当第二榀吊装完成后，将两榀梁中的次梁连接，形成整体。
逐榀安装，最后形成整体。

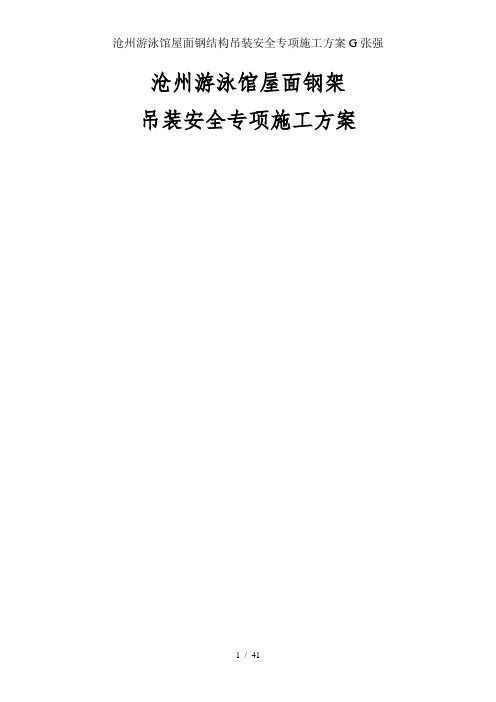

沧州游泳馆屋面钢架吊装安全专项施工方案目录1.工程概况 (3)2. 编制依据 (3)3．施工计划 (3)4．施工工艺技术 (4)4.1设备选择与工况验算 (4)4.1.1吊装设备选择 (4)4.1.2钢桁架的工况验算和吊点选择 (6)4.1.3起重钢丝绳的选择 (11)4.1.4钢桁架吊点集中应力处理 (12)4.2钢结构的安装施工 (12)4.2.1胎架与桁架拼装要求 (12)4.2.2桁架拼装方法 (13)4.2.2.1上、下弦杆对接 (14)4.2.2.2桁架腹杆的拼装 (15)4.2.2.3桁架就位后的撑杆安装 (15)4.2.3桁架拼装工艺与质量要求 (15)4.3桁架撑杆安装作业脚手架平台 (20)5．施工平面临建调整与地基处理 (21)5.1施工平面调整 (22)5.2桁架拼装场地的硬化处理 (28)5.3重型吊车作业和行走场地的地基处理 (29)5.3.1重型吊车对路基要求 (29)6．安全文明施工与其它保证措施 (30)7. 危险源的分析与预控措施 (35)7.1高空作业人员的安全与高空坠物 (35)7.2用电与电焊安全 (36)8、现场安全应急预案 (38)9、桁架受力分析典型截面验算 (27)10、进度计划表 (12)1.工程概况沧州市游泳馆主体框架采用混凝土结构，游泳池的上空和通廊上空屋盖采用钢结构。
游泳池的上空为管桁架，跨度72.9m，最大管径416mm，最大单榀桁架的重量38吨。
通廊上空的椭圆型钢梁，跨度12m，梁高600mm，最大单榀重量6吨。
2.编制依据3．施工计划在施工前期，原施工组织设计在游泳馆主体结构南侧，搭设钢屋盖主桁架组装平台，分段吊装，在平台上组装后，用动力牵引或液压设备推进，滑移就位。
施工方法上称为滑移施工。
特点是平台脚手架只需搭设至管桁架结构标高，吊机性能要求降低，施工难度也降低。
缺点是脚手架平台和滑移的轨道支架等需占用游泳池和看台，吊机需要尽量向建筑物靠近，占用外装的施工场地，甚至部分混凝土结构需后浇。
游泳馆钢结构施工方案工程名称：体育中心游泳馆工程工程地点：施工单位：编制单位：编制人：编制日期：年月日审批负责人：审批日期：年月日目录第一章：工程概况及部署..................................... - 3 -第二章项目管理机构....................................... - 8 -第三章深化设计管理....................................... - 9 -第四章钢结构构件制作、加工管理.......................... - 14 -第五章钢结构制作工艺.................................... - 28 -第六章安装现场施工平面.................................. - 37 -第七章钢结构安装施工方案................................ - 39 -第八章现场测量方案...................................... - 64 -第九章现场焊接方案...................................... - 67 -第十章现场涂装方案...................................... - 73 -第十一章施工进度计划...................................... - 76 -第十二章劳动力计划........................................ - 78 -第十三章现场安装主要设备.................................. - 79 -第十四章配合各专业施工的措施.............................. - 79 -第十五章控制工程质量检测与保证措施........................ - 83 -第十六章脚手架搭设方案.................................... - 93 -第十七章滑移胎架计算书................................... - 101 -第十八章安全、文明施工保证措施及成品保护措施............. - 117 -第一章：工程概况及部署1.1 编制说明：1.1.1 编制的目的：本施工组织设计是为XXXX体育中心—游泳馆提供较为完整的纲领性技术文件。
钢结构泳池工程施工要求一、工程概述钢结构泳池是指采用钢材作为主要承重结构的泳池，具有轻便、坚固、适应性强等特点。
钢结构泳池施工过程中，需要确保安装的整体地基稳定，池体平整干净，并按照设计要求选用合适的泳池防水装饰胶膜。
本篇文章将详细介绍钢结构泳池工程施工的要求。
二、施工准备1. 现场准备：施工前，应确保施工现场平整、坚实、无障碍物。
对施工场地进行清理、夯实和压实，设置临时设施，包括施工用房、材料堆放区、施工设备存放区等。
2. 材料准备：根据设计要求，提前准备好泳池防水装饰胶膜、钢材、焊接材料、紧固件等材料，并对材料进行检验，确保质量符合规范要求。
3. 施工设备：准备必要的施工设备，如焊接设备、切割设备、打磨设备、测量仪器、吊装设备等。
4. 技术准备：施工前，应组织技术交底，使施工人员了解工程特点、施工工艺及质量要求。
同时，编制施工组织设计，明确施工顺序、施工方法、安全措施等。
三、施工流程1. 地基处理：根据设计要求，对泳池地基进行处理，确保整体地基稳定。
地基处理方法可采用夯实、压实、地基加固等。
2. 钢结构安装：按照设计图纸，进行钢结构安装。
首先，进行钢柱、钢梁的安装，然后进行支撑系统、檩条等部件的安装。
安装过程中，应确保结构尺寸准确，连接牢固。
3. 防水装饰胶膜施工：在钢结构泳池基层表面进行杀菌处理后，按照设计要求选用泳池防水装饰胶膜的类型、规格进行施工。
施工过程中，应确保胶膜与基层粘接牢固，无空鼓、翘边等现象。
4. 泳池设施安装：在防水装饰胶膜施工完成后，安装泳池的排水系统、过滤系统、预埋管件、预留洞口等。
安装过程中，应确保设施功能正常，接口严密。
5. 验收：施工完成后，组织验收。
验收内容包括：钢结构泳池的整体结构稳定性、防水效果、设施功能等。
验收合格后，方可投入使用。
四、施工要求及注意事项1. 施工过程中，应严格按照设计图纸和施工规范进行，确保工程质量。
2. 焊接过程中，应采用合适的焊接方法，确保焊接质量。
游泳馆吊顶治理批准：审核：编写：2014年3月1日一、工程概况：1、工程简介：本工程为游泳馆顶棚治理工程。
现游泳馆屋顶为框架结构，彩钢板屋面，屋顶框架梁外漏，共有11道框架梁，框架梁成拱形。
现外漏11道拱形框架梁腐蚀严重，严重影响了游泳馆内美观环境。
考虑对钢梁进行打磨刷漆，会污染馆内环境，影响正常营业。
现决定将外漏钢梁进行包裹装饰，采用焊接骨架，安装910型压型铝板，共需包梁展开面积1350m²。
并将钢梁之间彩板顶进行刷环氧面漆2遍，刷顶共1500m²。
2、自然条件；根据现场勘查，该施工需要分东西两部分施工，一部分施工一部分正常营业，需要做好封闭隔离措施，保证正常营业的一侧不会受到污染、噪音等干扰。
施工位置下方为装满水的游泳池，需要在泳池内搭设脚手架，而且游泳馆顶棚高度较高，给脚手架搭设，及包梁施工造成极大的难度。
二、施工部署：项目负责人：吕东辉施工负责人：黄应得技术负责人：李晟安全负责人：李志强三、主要施工方法及质量控制：1、施工方法：1.1施工前场地准备1.1.1该游泳池内顶棚施工需要分两部分施工，一部分施工一部分正常营业。
先将准备施工区域进行隔离，做好明显的警示，并将施工区域地面等设施做好防护措施，保证正常营业的一侧不会受到污染、噪音等干扰，满足正常营业要求。
1.1.2材料进场堆放，施工材料到施工现场应指定位置必须码放整齐，方便施工材料倒运，但不影响通行。
1.2脚手架搭设该施工需搭设满堂红脚手架，脚手架立杆位置需要加垫板防护，避免脚手架底部泳池面层受到破坏，脚手架满铺木脚手板，长度沿屋顶一面坡向进行满铺形成通道以方便施工。
所有脚手板需要绑扎固定牢固。
1.3屋顶包梁施工1.3.1骨架安装：骨架采用20*40*3.5镀锌方管进行型材拉弯，按拱梁形状尺寸进行拉弯下料，调整好拉弯弧度与拱梁形状一致。
用方管支撑与钢梁进行焊接加固成一条弧形的长方体。
包裹弧梁尺寸按现场钢梁确定，包梁高度低于钢梁连接板下方约1.2m高，骨架可以任意通透，包梁宽度需要将钢梁两侧斜支撑角钢进行包裹内部宽度约1.6m。
钢结构泳池工程方案一、项目概况钢结构泳池是一种由钢材构成的游泳池结构，它具有轻质、高强、耐腐蚀等特点，是目前比较流行的游泳池建造材料之一。
本项目拟建设一座面积500平方米的钢结构泳池，以满足周边居民的游泳需求，并提供健身、娱乐等服务。
二、项目选址本项目拟选址于市中心区域，周边居民多且密集，有很大的商业开发潜力。
选址处交通便利，市政设施完善，为实施钢结构泳池工程提供了便利条件。
三、设计方案1. 结构设计：考虑到泳池承载水压力的特点，选用Q345B低合金高强度结构钢为主要材料，通过钢结构的桁架和柱构建泳池主体结构，同时设计适当的分布式支撑系统，以保证泳池的稳定性和安全性。
2. 泳池尺寸：本项目泳池采用25米标准泳道，水深1.2米，以适应游泳运动的需求，同时设置儿童游泳区和浅水区，满足不同人群的需求。
3. 滤水系统：泳池采用全自动滤水系统，结合多层过滤装置和紫外线消毒设备，确保泳水清澈无菌。
4. 附属设施：泳池周边将设置休息区、更衣室、淋浴间等附属设施，提供游客舒适的休息和环境。
5. 设备配置：泳池将配置专业的游泳计时器、游泳救生设备、急救箱等设备，以保障游客的安全。
四、施工方案1. 地面处理：在泳池选址场地进行现场勘测，对场地情况进行分析并合理处理，确保场地平整、稳固，以满足泳池结构安装的需要。
2. 钢结构制作：采用预制加工工艺对钢结构材料进行加工处理，确保每一根构件的尺寸和质量都符合设计要求。
3. 泳池安装：按照设计图纸进行现场安装，并设置必要的水平和垂直控制点，保证泳池结构的准确安装。
4. 设备安装：在泳池结构建设完成后，对过滤设备、排水系统等进行现场安装和调试，确保设备的正常运行。
五、质量控制1. 施工前，对钢结构材料和设备进行严格的质量检验，满足相关标准要求后方可使用。
2. 施工过程中，对钢结构的拼接、安装、焊接等工艺环节进行全程质量监控，确保施工质量。
3. 完工后，进行泳池结构及设备的全面检测和试运行，确保泳池的安全运行。
游泳池钢结构吊装方案设计（修改）*******游泳池钢结构制作安装工程吊装方案**钢结构二○一六年七月二日目录一、工程概况： (4)1、工程概况： (4)2、施工方法概述： (4)二、编制依据： (4)三、施工准备工作： (5)1、技术准备： (5)2、机械设备： (5)3、材料准备： (6)4、劳动力按排： (6)5、临时设施及现场按排： (7)四、吊装方案： (7)1、吊装机械： (7)2、龙门吊示意图： (8)3、构件卸车、堆放及水平滑移： (10)4、吊装前准备： (10)5、钢梁吊装： (10)6、除锈、涂料： (11)五、季节性施工措施： (11)六、质量保证措施： (11)七、工期保证措施： (12)八、安全生产和文明施工措施: (13)九、施工进度计划： (14)十、应急救援预案 (14)一、工程概况：1、工程概况：根据业主提供的**期游泳池钢结构招标图及简但的文字述说，该工程为热轧H型钢梁，跨度21.6米、高1.25米、其中最重单支钢梁约8T，共有主梁18根、次梁12根，钢结构总重约120吨。
钢梁的安装在砼梁面标高为-1.15m的砼池壁上。
2、施工方法概述：本工程钢梁在工厂预制（加工），现场采取在游泳池边顶盖混凝土未浇筑前先将钢梁放置在标高为-7.05m的游泳池底部，待楼面混凝土浇筑完毕并达到规定的强度后，再采用自制10T龙门架吊装至设计标高的施工方法，待钢梁就位安装结束后将钢梁与预埋板采用焊接连接，并在焊缝处进行防锈油漆处理。
二、编制依据：1、《钢结构工程施工质量验收规》GB50205—20012、起重吊装规；3、汽车吊性能表及门吊的性能表三、施工准备工作：1、技术准备：1.1、熟悉施工图，了解设计意图及参照的施工规和技术标准。
1.2、根据投标的施工组织设计编制吊装及现场焊接方案。
1.3、根据图纸要求及施工组织设计，编制作业指导书及操作规程。
1.4、对所有持证特殊工种进行技术交底和岗前技术培训。
[管理]游泳跳水馆吊装方案第一篇：[管理]游泳跳水馆吊装方案[管理]游泳跳水馆吊装方案游泳跳水馆钢结构安装1、工程概述 1.1 工程简介游泳跳水馆概况:游泳跳水馆主要分为比赛大厅、热身大厅、比赛附属用房、观众大厅和赛后公众健身5个区域。
比赛大厅设25*50米的标准泳池和25*25米的跳水池各一个，比赛厅北侧设观众看台，标准排距850mm，座位间距480mm。
观众视点设计选择为最外泳道外侧边线处，视线升高值C?60，看台下设各类赛事功能房间和运营服务用房，比赛大厅南侧为裁判员用房，层高6.000米。
比赛厅东侧为热身池，设一个16*50米热身池、一个按摩池、一个儿童戏水池，赛后可对公众开放。
二层看台北侧为观众大厅。
三层热身池上方空间为健身休闲空间，设有更衣室等配套设施。
(1)建筑地点:本工程位于山东省淄博市新城核心区内，用地红线北临人民西路，南临规划中的育一路，(2)结构概况:上部钢结构采用单向平面桁架、水平交叉支撑及系杆。
(3)结构型式:单向平面管桁架结构体系。
杆件截面:圆钢管,焊接宽翼缘工字钢。
节点类型:相贯焊接节点和节点板连接。
节点加强:加厚或设加劲板，连接采用套管加焊增强。
(4)钢结构支座:支承于下部砼结构框架柱上。
(5)钢结构构件特征:桁架弦杆Ф426×14、Ф426×12，主桁架支座立柱Ф500×20、Ф500×14，腹杆Ф219×8、Ф180×6，上下弦杆支撑Ф219×6、Ф159×5，屋面H型钢梁H400×300×10×16，10.400平台钢结构H300x250x6x10、H250x250x6x8。
(6)建筑高度钢结构结构标高最高点为26.800m;最低点为20.100m;屋面板波底27.610。
1.2 工程概况(1)工程名称工程名称:淄博市体育中心跳水游泳馆。
(2)业主、设计单位业主:淄博市体育中心建设领导小组办公室。
西宁海湖新区体育中心钢结构工程游泳馆钢结构吊装专项方案编制人：审核人：批准人：长江精工钢结构集团股份有限公司西宁海湖体育中心项目部2011年3月目录1. 吊装方案的总体思路 (1)1.1 结构的划分 (1)1.2 构件的分段与起吊 (3)1.2.1 主钢梁分段单元吊点设置 (3)1.2.2 分块网壳分段单元吊点设置 (4)1.3 吊装的总体顺序 (5)2. 吊装机械的准备 (7)2.1 吊装机械的选择 (7)2.2 吊装机械的位置和行走路线 (10)3. 吊装方案的详细步骤 (11)3.1 埋件的安装与复测 (11)3.2 游泳馆场内构件的吊装 (11)3.2.1 主钢梁的吊装 (11)3.3.2 联系杆件的吊装 (13)3.4游泳馆外围构件的吊装 (14)3.4.1 网壳的吊装 (14)3.4.2 部分网壳杆件的散装 (16)4. 吊装注意事项 (18)1. 吊装方案的总体思路1.1 结构的划分本工程游泳馆钢结构部分主要由主钢架+单层网壳两部分组成。
游泳馆场内由纵向主钢架和横向联系杆件体系组成。
主钢架一共有10榀，由钢柱和钢梁形成的钢制框架组成；横向联系杆件体系由主钢架之间的横向联系杆件和外围椭圆周联系杆件组成。
游泳馆外围网壳结构由36个菱形网壳以及支撑构件组成，网壳根据拼装构件单元可以细分为主桁架、尾桁架和折面桁架三种。
游泳馆结构轴测图如下所示：根据施工现场的实际情况，场内主钢架的钢柱已经吊装完成，场内吊装工作包括主钢架的钢梁以及横向联系杆件体系。
外围的吊装工作包括主桁架、尾桁架和折面桁架的吊装，每种桁架36榀，共108榀。
根据工程实际，场内钢梁吊装可先在地面进行拼接，方式采用卧拼的方法，将四段材料拼接成一整榀箱型梁，之后整榀吊装。
可以缩短工期，并且游泳馆场内不需设立临时支撑架；外围网壳的主桁架，在其下弦杆铸钢节点后设置相应临时支撑架，共36个，同时尾桁架下部相应设置临时支撑架，共36个。
游泳馆的施工临时支撑布置平面图如下所示：1.2 构件的分段与起吊本工程游泳馆管桁架结构分段情况：每榀主钢梁分成4段，采用散件出场，可采取现场拼装成整榀钢梁后进行吊装。
主钢架之间的横向联系杆件散件出场，在现场进行散装，形成横向联系杆件体系。
单层网架结构采用散件出厂，现场拼装成块后进行整榀吊装。
1.2.1 主钢梁分段单元吊点设置游泳馆每根轴线主钢梁由4段构件组成，其尺寸、重量情况如下：可以先在地面进行拼接，形成整榀箱型梁，再进行吊装。
地面拼接可采取水平卧拼的方式，其胎架平面布置示意图如下：最大吊装单元为32吨、50米的钢梁。
主钢梁采用四点吊装法进行吊装，且设置手拉葫芦进行调节。
1.2.2 分块网壳分段单元吊点设置游泳馆外围网壳拼装单元根据深化设计有三种类型，分别为主桁架、尾桁架和折面桁架，每种36榀，共108榀。
在地面拼装完成后再进行单元吊装。
游泳馆网壳结构采用分块吊装，分块最重为7吨，分块形状呈不规则状态，采用四点吊装法进行吊装，吊点设置如下图所示：1.3 吊装的总体顺序根据本工程结构特点和主要钢构件的分段情况，结合施工要求和现场实际，设定吊装总体安装顺序如下：首先进行场内主钢梁的吊装，形成纵向主钢架；主钢架形成后再进行场内横向的联系杆件散装，同时进行外围折面桁架构件的拼装和相应支撑架的设立；最后进行外围折面桁架的吊装。
2. 吊装机械的准备根据吊装总体思路以及各个吊装单元的重量和吊点设置情况，在吊装机械的配备上拟分别在游泳馆施工场地外布置1台50T汽车吊和1台450T履带吊，以完成相应的工作。
2.1 吊装机械的选择在场内吊装时，400吨履带吊配合现场提供的塔吊进行主钢架以及联系杆件的吊装（最重钢梁吊装单元32吨）。
在外围吊装时，本工程在场外布置的1台50吨汽车吊（型号：QY50），用于外围支撑架的吊装；260吨吊车进行网壳单元的吊装（网壳吊装单元最重7吨）。
（1）QY50型50吨汽车吊的主要性能参数表如下：（2）、400吨履带吊（84m主臂长，SSL工况）型号：CC2400-1德马格，吊机的外观尺寸、起重性能参数等参数如下图表所示：（3）QUY260吨履带吊(60米主臂，18米副臂)参数表如下：2.2 吊装机械的位置和行走路线在游泳馆外围一周设置9米宽的道路，作为履带吊的行走路线，以保证吊车的移动通路和作业空间，如下平面图所示：3. 吊装方案的详细步骤3.1 埋件的安装与复测平台混凝土柱子顶部埋件MJ-1，是落地网壳的支点，也是其确定位置的关键点。
MJ-1共36个，设计标高6.15米。
安装步骤：按设计图提供的坐标运用全站仪进行测量定位柱顶位置，埋件由塔吊吊装落位，核定标高，点焊固定，等土建混凝土浇筑后用全站仪复测位置及标高，形成最终结果资料报监理单位。
3.2 游泳馆场内构件的吊装游泳馆里面的钢构件包括：纵向主钢架共计10榀，横向联系杆件屋盖。
吊装机械为400履带吊1台和南北向塔吊。
3.2.1 主钢梁的吊装游泳馆主钢架的钢柱已经吊装完毕，仅剩下主钢梁的吊装工作，每根轴线的主钢梁由4段组成。
拟采取整榀吊装的作业方法，即：首先在地面进行对接形成整榀箱型梁，每段最重32吨；再进行分别吊装和焊接，形成纵向主钢架，其弧形拱最高处设计标高24.475米。
如下图所示，第一步，进行箱型梁的吊装，经过测量定位后临时固定。
吊机工况分析3.3.2 联系杆件的吊装屋盖联系杆件体系采取散装方法安装，可先安装椭圆周的杆件，形成屋盖外周椭圆杆件体系，为后续折面桁架的安装做准备；接着安装剩余主钢架之间的各个横向联系杆件，形成整体屋盖杆件体系。
联系杆件大部分杆件重量在1吨以下，其吊装主要由南北侧塔吊完成。
少数重量较大的杆件以及塔吊无法覆盖区域的散件由150吨履带吊进行吊装，塔吊与履带吊穿插施工。
塔吊工矿分析本阶段的工作任务相对比较轻，但是施工作业面比较狭小，需要注意人机之间的配合协调，保证施工安全。
3.4游泳馆外围构件的吊装3.4.1 网壳的吊装本阶段工作网壳单元最大重量7吨，由场外履带吊完成。
作业基本步骤如下：第一步，由吊装C-5轴的主桁架ZHJ-6开始，按照逆时钟方向完成36榀主桁架的吊装。
第一步：进行外围构件的主桁架单元吊装第二步，安装相同顺序，从C-5轴开始，逆时钟方向完成36榀尾桁架的吊装。
第二步：进行外围构件尾桁架单元的吊装第三步，跟随吊装36榀相应的折面桁架，落地就位与地面支座连接，形成区域落地网壳体系。
第三步：进行外围构件折面桁架的吊装综上述程序，逆时针完成主桁架、尾桁架和和折面桁架各36榀的吊装，形成整体网壳体系。
吊机工况分析3.4.2 部分网壳杆件的散装折面桁架M3部分杆件需进行人工散装，这部分杆件最重单元为126公斤。
M3杆件散装主要由50T汽车吊完成，部分散件由总包提供的南北侧塔吊（C6014）进行配合吊装。
吊机工况分析塔吊工况分析4. 吊装注意事项(一)、凡参加施工的全体人员都必须遵守安全生产“安全生产六大纪律”“十个不准”的有关安全生产规程。
(二)、吊装作业人员都必须持有上岗证，有熟练的钢结构安装经验，起重人员持有特种人员上岗证，起重司机应熟悉起重机的性能、使用范围，操作步骤，同时应了解钢结构安装程序、安装方法，起重范围之内的信号指挥和挂钩工人应经过严格的挑选和培训，必须熟知本工程的安全操作规程，司机与指挥人员吊装前应相互熟悉指挥信号，包括手势、旗语、哨声等。
(三)、在高空作业的人员必须遵守高空作业安全技术规程，戴好安全帽，系好安全带，保证安全帽扣系紧，安全带应高挂低用。
(四)、拆卸千斤绳时，下方不准站人。
(五)、使用撬棒等工具，用力要均匀、要慢、支点要稳固，防止撬滑发生事故。
(六)、吊装作业时必须执行安全技术交底，听从统一指挥。
(七)、起重机械行走的路基及轨道应坚实平整、无积水。
(八)、起重机械要有可靠有效的超高限位器和力矩限位器，吊钩必须有保险装置，采用桅杆等自制式吊装装置安装时，应有公司质安处审核批准。
(九)、应经常检查起重机械的各种部件是否完好，有无变形、裂纹、腐蚀情况，焊缝、螺栓等是否固定可靠。
吊装前应对起重机械进行试吊，并进行静荷载及动荷载试验，试吊合格后才能进行吊装作业，起重机械不得带病作业，不准超负荷吊装，不准在吊装中维修，遵守起重机械“十不吊”。
(十)、在吊装区域内设置安全警戒线，安全警戒线可用红色三角型小旗用绳子穿起，挂在吊装区域四周，并派人监护。
(十一)、在吊装第一榀屋架吊钩松钩之前，必须拉好缆风绳，地锚、缆风绳的设置应编制专项施工方案，经公司质安处审核。
(十二)、在使用过程中应经常检查钢丝绳的各种情况：1、磨损及断丝情况，锈蚀与润滑情况，根据钢丝绳程度及报废标准进行检查；2、钢丝绳不得扭劲几结扣，绳股不应凸出，各种使用情况安全系数不得小于标准；3、钢丝绳在滑轮与卷筒的位置正确，在卷筒上应固定可靠；(十三)、吊钩在使用前应检查：1、表面有无裂纹及刻痕；2、吊钩吊环自然磨损不得超过原断面直径的10%;3、钩胫是否有变形；4、是否存在各种变形和钢材疲劳裂纹；5、严禁在吊钩上补焊、打孔。
吊钩表面必须保持光滑。
(十四)、检查绳卡、卡环、花篮螺丝、铁扁担等是否有变形、裂纹、磨损等异常情况；(十五)、吊物起吊悬空后应注意以下几点：1、出现不安全异常情况时，指挥人员应指挥危险部位人员撤离，而后指挥吊车下落吊物，排除险情后再起吊。
2、吊装过程中突然停电或发生机械故障，应指挥吊车将重物慢慢的落在地面或楼面适当的位置，不准长时间悬在空中。
(十六)、使用手拉葫芦提升重物时，拉动链条时只许一人操作，严禁二人及二人以上一起拉动，操作时严禁站在葫芦的正下方。
(十七)、在使用多台千斤顶时，应尽量选择同种型号的千斤顶，各台千斤顶顶升的速度尽量保持一致。
