《WEBSVAV介绍》PPT课件

  • 格式：ppt
  • 大小：11.85 MB
  • 文档页数：64

下载文档原格式

  / 64

合集下载

Web概述本章主要内容精品PPT课件

Web概述本章主要内容精品PPT课件

1.2 Web工作原理
静态网页与动态网页： 1. 静态网页仅仅使用HTML语言编写； 2. 动态网页需要使用脚本语言编写，根据网页内容依赖于数据库的内容。
1.3 Web服务
Web服务定义： • W3C（国际标准化组织）定义 • Microsoft定义 • IBM定义 • UDDI规范中定义
定义内容详见PP7-12。
1.3 Web服务
Web服务
UDDI Web服务&WSDL
SOAP、XML HTTP、HTTPS、SMTP、FTP
图1-2 Web服务的多层构成
服务发现层 服务描述层 基于XML的消息层 网络层
1.3 Web服务
UUID等于的四种基本结构： • 商业实体（Business entiy）：描述商业信息，如名称和类
器； 4. 如果URL指向脚本语言文本*（或HTML文档中嵌入有脚本语言文本），
则Web服务器运行脚本语言的程序（一般是解释执行脚本程序），将 其输出结果送浏览器； 5. URL也可以执行其他的脚本语言程序，例如：VRML和Ruby等等。
* 常用的脚本语言有PHP、ASP、和每一个人，既是信息 的接收者，也是信息的传播者，大家通过相互协作 来完成各自的任务和实现各自的目的。
分享精神指接入互联网的每一个人，将各自拥 有的信息分享在互联网上，使得任何人都可以使用。
1.1 Web概念
Web的五要素： •URL •HTTP •HTML •Web浏览器 •Web服务器
第1 章Web概述
Web应用举例（续）： •Social networking service（SNS，社会化网络服务） •Online shopping（在线购物） •Web search engine（搜索引擎） •Internet governance（网络政务） •Browse game（页游，网页游戏） •Webcam（网络摄像） •Electronic business（e-business，电子商务）

AWSAmazonWeb-Service全服务介绍精品PPT课件

AWSAmazonWeb-Service全服务介绍精品PPT课件
CloudTrail OpsWorks
计算服务
Amazon Elastic Compute Cloud（EC2）
Amazon EC2是云计算服务的核心计算模块，为用户提供可调整的云计算能力， 该服务降低了开发人员和系统管理员实现网络规模计算时的难度。
定位
功能
实现云中的“计算”，用户可根据自己的需求按 需定制计算资源。以简单的 Web 服务接口，使 用户可以方便的获取并配置配置容量。获取并启 动新服务器实例所需要的时间缩短至几分钟，极 大地节省了用户的时间成本。可与S3、RDS、 SQS等服务模块配合使用，为多种应用程序提供 完整的计算、存储的环境。
S3
EBS
Glancier
分析服务
Data Pipeline
EMR
Kinesis
Redshift
网络服务
CloudFront Direct Connect
VPC
Route 53
部署与管理
IAM CloudWatch Elastic Beanstalk CloudFormation
CloudHSM Data Pipeline
Kindle Fire和Android平板电脑等
存储服务
Amazon Simple Storage Service（S3）
Amazon S3是一项提供低成本的冗余对象存储的存储服务，具有安全、耐久、 高扩展性的特点。
定位
功能
S3可单独使用，也可与EC2、EBS、Glancier等 AWS服务模块或其他第三方存储库和网关结合使 用。可用于云应用程序、内容分发、数据备份和 归档、数据灾难恢复以及大数据分析等场景。
AWS Storage Gateway

《Web技术应用基础》PPT课件

《Web技术应用基础》PPT课件
11
xml-css.xml
<?xml version="1.0" encoding="GB2312"?> <?xml-stylesheet type="text/css" href="mycss.css"?> <resume> <name>Michael Guo</name> <sex>Male</sex> <birthday>1966.7</birthday> <skill>Computer Graphics,Data mining,Teaching</skill> </resume>
第2篇 Web客户端程序设计基础
第5章 CSS
1
5.1 XML
XML的产生 HTML 遇 到 一 些 瓶 颈 问 题 ， 促 使 可 扩 展 性 标 记 语 言
XML（eXtendable Markup Language）的诞生。1996年 7 月 XML 工 作 小 组 在 W3C （ World Wide Web Consortium ） 的 赞 助 下 成 立 ， 于 1998.1.10 正 式 通 过 XML1.0规范。由于XML具有可扩展性、结构性、自我 描述性的特点，并采用数据和样式分离原则，使其在 数据的管理、交换上拥有极为卓越的性能。
用户自定义类作为选择符 定义格式：选择符.类名 selector.classname{ attributes1:values1;attributes2:v alues2;…}，例： • span.blue{color:#0000FF} span.red{color:red} 应用样式时在对应的HTML标签中加入class属性， 属性值为样式表的类名。例： • <p>这是一个引用两个不同span样式的例子， <span class="blue">蓝色span</span>与<span class="red">红色span</span></p>

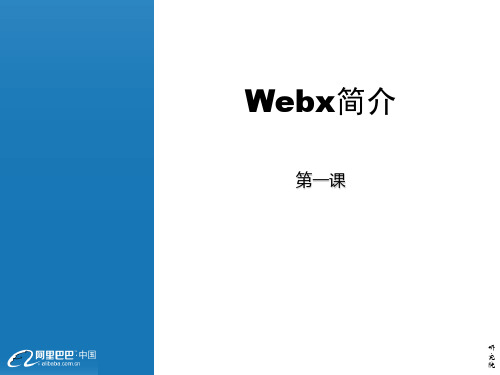

《Webx及框架简介》PPT课件

《Webx及框架简介》PPT课件
<!-- 指向user.car的URL --> <turbine-uri name="userModule" expose="true" extends="petstoreServer">
<componentPath>/user</componentPath> </turbine-uri>
<!-- 指向user.car中的图片、静态内容的URL --> <turbine-content-uri name="userContent" expose="true" extends="userModule"/>
分析URL是由AnalyzeURLValve完成的（后面会讲到），因此 以上URL分析的规则是完全可以被改变的。
研 究 院
URL的生成
和解析URL相反，我们还需要在页面上生成指向其它 页面的URL。
URL是由URIBrokerService来动态生成的。 使用URIBrokerService有什么好处呢？
• 将car以war的形式单独运行 • 或将多个car组合成一个war运行
研 究 院
home.car ├─css ├─images ├─templates │ ├─control │ ├─layout │ └─screen └─WEB-INF │ webx.xml │ └─classes
user.car ├─css ├─images ├─templates │ ├─control │ ├─layout │ └─screen │ └─WEB-INF │ webx.xml │ └─classes

第1.x 章 Web应用程序简介PPT教学课件

第1.x 章 Web应用程序简介PPT教学课件

JSP
.tld, web.xml web.xml, books.tld
目录结构
web应用程序的标准规划被定义为层次结构的 目录和文件。
该层次结构有两种组织形式。
– 一种是“unpacked”方式，这种情况下每个目录和 文件分散的保存在文件系统中，在开发期间比较有 用；
– 另一种是“packed”方式，如Web Archive或称 WAR文件，主要用于应用程序的发布安装。
– 例如，一个名为 com.mycompany.mypackage.MyServlet 的 类，就应该保存为 /WEB-
INF/classes/com/mycompany/mypackage/MyServlet.class
/WEB-INF/lib/ : 这个目录下保存打包了Java类文件
（及相关的资源）的JAR文件，如第三方的类库或
7
服务器执行的容器管理的安全限制等。 2020/12/10
目录结构
/WEB-INF/classes/ : 这个目录下保存所有的应用程序 需要的、没有被打包到JAR文件中的Java类文件（及 相关资源），包括servlet和non-servlet类。如果类被 组织成Java的包，则必须在 /WEB-INFO/classes/ 下 以目录层次结构的方式保存。
– ServletContext Init Parameters
– Session Configuration
– Servlet/JSP Definitions
– Servlet/JSP Mappings
– MIME Type Mappings
– Welcome
– Error Pages
– Security
Web

Web服务 (Web Service) 技术ppt(共24页)

Web服务 (Web Service) 技术ppt(共24页)
• 到目前为止，SOAP 最引人注目的特征是它可以在许多不同的软件和硬 件平台上实现。这意味着 SOAP 可用于链接企业内部和外部的不同系统。
• HTTP 的普及和 SOAP 的简单性使您几乎可以从任何环境调用它们， 因此成为 XML Web Service 的理想基础。 SOAP 的用户并不直接编写 SOAP 消息，而是使用 SOAP 工具包来创建和分析 SOAP 消息。这些工 具包通常将函数调用从某种语言转换为 SOAP 消息。
课程名称
主讲教师：XXX
第六章
Web服务 (Web Service) 技术
章节内容
31 Web Service 的简介
2 Web Service的主要技术
3 Web Service的应用 4 异构平台的整合
课程名称
什么是Web Service
• 什么是Web Service呢？从表面上看，Web Service就是一个应用程 序，它向外界暴露出一个能够通过Web进行调用的API。这就是说， 你能够用编程的方法通过Web调用来实现某个功能的应用程序。从深 层次上看，Web Service是一种新的Web应用程序分支，它们是自包 含、自描述、模块化的应用，可以在网络(通常为Web)中被描述、发 布、查找以及通过Web来调用。 Web Service便是基于网络的、分布式的模块化组件，它执行特定的 任务，遵守具体的技术规范，这些规范使得Web Service能与其他兼 容的组件进行互操作。它可以使用标准的互联网协议，像超文本传输 协议HTTP和XML，将功能体现在互联网和企业内部网上。Web Service平台是一套标准，它定义了应用程序如何在Web上实现互操 作性。你可以用你喜欢的任何语言，在你喜欢的任何平台上写Web Service。

WEB视讯协作会议系统介绍(ppt 24页)

可构成网络会议中心，大大降低了企业投入的成本； 是真正能够用得起的企业级视讯协作会议系统能很好地满足了企
业进行远程可视沟通、协作、培训的需求。投入成本和使用费用 都很低。
4
强大功能特性（音视频）
支持多人同时发言，完全模拟现场会议； 语音清晰、自然，达到长话音质； 支持多路视频图象同时显示，随时切换任意参会者视
最好的。100kbps既可有较好全屏幕效果； Q.Meeting；VCD品质视频需要
200-300kbps既可达到全屏幕VCD效果； 至少512K带宽；拨号连接方式
400-600kbps既可接近DVD效果；拨号连 无法看到连续清晰的视频
接也可看到清晰连续的小视频。
同等效果占用带宽高30%或更多
20
与其他软件视频会议系统比较（续2）
是完全基于WEB的软件视频协作会议系统，大大降 低了视频会议的门槛，方便了使用和维护；
语音、视频和数据会议的性能达到或部分超过硬件 产品，处于国际领先地位；
灵活的应用方式，既支持高端的会场型应用，又方便 召开小型即时桌面会议；
电信级产品，轻松支持上千人规模网络会议。
3
总体描述
选择Q.Meeting Center视讯协作会议系统的理由:
Server端对硬件环境要求较低，100人的会议只需配 置：Intel PIII850 CPU，512M内存，100M全双工网 卡，10GB高速硬盘的PC服务器。
会议客户端对运行环境要求很低，只需装有 Microsoft Windows 95及以上操作系统和IE5.0浏览器 的普通PC机，具备声卡、麦克风、音箱/耳机和网络 设备。需要发送视频议者需要具备摄像头或其他视 频捕获设备。
WEB 视讯协作会议系统 Q.Meeting

web前端PPT课件


2023
PART 06
Web前端最佳实践
REPORTING
响应式设计
响应式设计
是指网页能够自适应不同设备和屏幕大小，提供良好的用户体验 。
设计原则
使用流式布局、媒体查询、弹性布局等实现自适应设计。
响应式图片
使用srcset属性为不同设备提供不同分辨率的图片。
性能优化
减少HTTP请求
合并和压缩CSS、JS文件，使用CDN加速资源 加载。
2023
PART 02
HTML基础
REPORTING
HTML简介
HTML是HyperText Markup Language的缩写，即超文本标记语言，是 用于创建网页的标准标记语言。
HTML定义了网页内容的结构和语义，使得网页能够被浏览器正确解析和 显示。
HTML由一系列的标签组成，用于描述网页中的各种元素，如标题、段落 、链接、图片等。
CSS能够分离文档内容（用HTML或XML编写） 与文档表现（如布局、颜色、字体等），使内容 与表现分离。
CSS选择器
类选择器
通过类属性选择元 素。
属性选择器
根据元素的属性选 择元素。
元素选择器
根据HTML元素名 称选择元素。
ID选择器
通过ID属性选择元 素。
伪类选择器
用于选择元素的特 定状态，如:hover 、:active等。
职责
Web前端工程师的职责包括HTML、 CSS和JavaScript等前端技术的开发、 页面布局和设计、响应式设计、性能 优化等方面。
Web前端的重要性
用户体验
良好的Web前端设计能够提供优 秀的用户体验，提高用户对网站 的信任度和满意度。

第 五 讲Web 服务PPT课件

JBoss, WAS等重要的应用服务器都集成它
高级软件工程
Web 服务 11/66
服务器端AXIS 句柄链处理架构
用户配置一系列的 handler，构成 handler chain AXIS 依次调用 handler 处理消息（含 context） 类似于 interceptor（截取器）
高级软件工程
Web 服务 20/66
高级软件工程
（1）SOAP封装
Web 服务 21/66
SOAP封装定义了描述信息和如何处理信息的框架 用于指定用XMLSchema来描述XML数据的编码规则
封装可以包含名域声明和附加属性 如果包含附加属性，这些属性必须限定名字域 类似的，“Envelope”可以包含附加子元素 这些也必须限定名字域且跟在SOAP体元素之后
为网络环境下软件之间结构化、类型化信息的交换 提供了一种基于XML的机制
它可以广泛地用于基于消息的系统和基于RPC的系统
SOAP被设计为可以与各种其它协议结合使用 但目前SOAP主要和HTTP及HTTP扩展框地讲，SOAP= HTTP+RPC+ XML 即: SOAP 以HTTP作为底层通讯协议
Web服务（Web Services） 是基于 XML 和 HTTP 的一种服务
服务访问协议： SOAP 服务的描述： WSDL 服务查找与发现： UDDI
高级软件工程
Web 服务 4/66
SOAP (Simple Object Access Protocol)
– XML-based (text) 协议 – 支持远程通信 – 平台中立
端口类型：由一个或多个端点支持操作的抽象集合 每个操作对应于一个输入消息与一个输出消息 它引用消息节中的消息定义来说明函数基调 操作名称、输入参数和输出参数 等

《Web基础知识》PPT课件

（1）HTML
（2）JAVASCRIPT
（3）XML ： XML（Extensible Markup Language）
（4）CSS：CSS（Cascading Style Sheet） “层叠样 式表”或“级联样式表
（5）AJAX ： “Asynchronous JavaScript and XML” （异步JavaScript和XML)
整理ppt
12
(2)常用Web服务器软件简介
①IIS ②Apache ③iPlanet Web Server
……
如同汽车，都能开，区别只在于其价格、性能、用途、 环境要求等
整理ppt
13
网站平台的选取
对于PC服务器，常采用Windows+IIS或Linux+Apache 搭配方式； 对于小型机服务器，常采用Solaris+iPlanet Web Server 搭配方式。
它作为internet上的新一代用户界面摒弃了以往纯文本方式的信息交互手段采用超文本hypertext方超文本是一种全局性的信息机构它将文档中的不同部分通过关键字建立链接使信息得以以交互方式搜当超文本与多媒体在信息浏览环境下结合时即称为超媒体
第1章 Web基础知识
整理ppt
1
本章要点
Object ive
Web的概述 Web浏览器和Web服务器 Web的工作原理 网页的基本元素 网站及网站开发技术
整理ppt
2
1.1 Web概述
1.1.1 web的结构概述 1.1.2 web的工作原理 1.1.3 web的主要特点
整理ppt
3
1.1 Web概述
1.1.1 Web的结构概述
WWW是World Wide Web的缩写，又称为3W或Web， 中文译为“万维网”。 它作为Internet上的新一代用户界面，摒弃了以往纯文 本方式的信息交互手段，采用超文本（hypertext）方 式。 超文本是一种全局性的信息机构，它将文档中的不同 部分通过关键字建立链接，使信息得以以交互方式搜 索。 当超文本与多媒体在信息浏览环境下结合时即称为超 媒体。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• BACnet SPYDER -VAV系列
变频 AHU
VAV
VAV
VAV
ZoneA
ZoneB
ZoneC
VAV变风量系统的整体概念和特点
VAV末端的职责:
• 每个末端通过调整送风量，完成本 区域的温度调节；
• 当区域内的温度高于设定值时，末 端自动增加冷风的送风量；
• 当区域内的温度低于设定值时，末 端自动减小冷风的送风量；
• 根据AHU送风温度，判断并完成冷暖
的传感器，呈十字交叉其状尺寸决定了流过一次风量的最小值和最大值 如 通常说的8寸VAV箱，即是指该入口直径为8英寸
VAV末端的结构和类型
单风道末端:
一次风
风速传感器
VAV控制器 风阀驱动器
VAV末端的结构和类型
单风道末端带加热附件:
水盘管加热附件： 安装于末端送风口后 通过控制水阀调节制热量
电加热附件： 安装于末端送风口后 通过开关加热级提供制热 要求一个最低的安全风量
VAV末端的控制和选型
与压力温度
• 旧式的VAV控制方式 • 控制器根据实测温度与设定值的比较调节风阀开度 • 受到主风道压力变化的影响
VAV末端的控制和选型
与压力无关:
实际风量
风量设定
FC
TC
温度设定
TE 区域温度
• 控制器根据实测温度与设定值的比较改变风量设定值 • 风阀根据实测风量与设定值的比较进行调节 • 双回路的控制保证了稳定的需求风量
VAV末端的结构和类型
各种类型VAV末端的特点:
串联型风机助力末端：
• 利用回风降低再热需求； • 由于风机在VAV送风口，因此需要始终运行； • 风机能够带动一次风，从而降低了AHU的风机选型； • 在低负荷时仍然保持房间的空气流动； • 风机产生了一定的噪音，也增加了维护量； • 始终运行的风机造成耗电量的增加； • AHU停止工作后，仍有能力对热需求做出反应；
WEBs AX VAV 系统介绍
VAV 系统
• VAV 变风量系统的整体概念和特点 • VAV 末端的结构和类型 • VAV 风系统的典型设计 • VAV 末端 Box 的选型 • VAV 末端 Box 的其他硬件指标 • VAV 末端的控制和选型 • VAV 变风量系统的整体控制 • 项目案例
- 系统结构 - VAV末端的职责 - AHU的职责 - 系统特点
PAU+FCU 2
3 2 2 3 3
全空气 1
2 3 3 1 1
VAV系统 3
1 1 1 2 2
VAV 系统培训
• VAV 变风量系统的整体概念和特点 • VAV 末端的结构和类型 • VAV 风系统的典型设计 • VAV 末端 Box 的选型 • VAV 末端 Box 的其他硬件指标 • VAV 末端的控制和选型 • VAV 变风量系统的整体控制 • 项目案例
VAV末端的控制和选型
串联式风机动力末端: 端:
Flow
Ceiling
Max
并联式风机动力末
Flow
Ceiling
Max
Min Set point
Temp
Min Set point
Temp
• 串联型末端，风量至下限温度仍不回升，直接开启再热末端 • 并联型末端，先开启回风机，若温度仍不回升，开启再热末端 • 开启电加热器前，应先将风量调至一个安全风量
VAV末端Box的其他硬件指标
硬件指标特点:
• 漏风量：风阀全关，进口750pa静压，泄漏量不超过2% • 钢板厚度：≤10寸0.7mm；>12寸箱体0.9mm • 保温材料：玻璃纤维，25mm厚，密度32kg/m3，表面贴铝箔 • 风机类型：220V，离心式直接驱动，带热敏开关 • 风阀：自润滑碳钢风门轴，1.8mm聚乙烯密封垫圈 • 箱体尺寸
—— 影响Box尺寸 —— 决定风机功率 —— 计算全部的下游阻力 —— 决定加热附件 —— 检查是否符合要求
VAV 系统培训
• VAV 变风量系统的整体概念和特点 • VAV 末端的结构和类型 • VAV 风系统的典型设计 • VAV 末端 Box 的选型 • VAV 末端 Box 的其他硬件指标 • VAV 末端的控制和选型 • VAV 变风量系统的整体控制 • 项目案例
VAV 系统培训
• VAV 变风量系统的整体概念和特点 • VAV 末端的结构和类型 • VAV 风系统的典型设计 • VAV 末端 Box 的选型 • VAV 末端 Box 的其他硬件指标 • VAV 末端的控制和选型 • VAV 变风量系统的整体控制 • 项目案例
- 单风道Box选型 - 串联风机助力Box选型 - 并联风机助力Box选型
• 串联型风机助力末端带水加热； • 串联型风机助力末端带电加热； • 并联型风机助力末端带水加热； • 并联型风机助力末端带电加热； • 扁平型风机助力末端； • 低温风机助力末端； • 双风道型VAV末端 • CAV定风量末端
用于冰蓄冷等低温系统。
它具具有有两双个密独度立绝的热风层道， 满时并措能与硬分足的在施够单件别天应一，与风，控花用次保热道仅制板风证回在冷VA狭口低风控源V末小做温有制和端了一效器热为绝次地程源同热风混序 合上，不不同结，露负。责提供恒定
VAV末端的控制和选型
控制器选型:
• C-BUS (RS485 Excel10系列 —— 只能接入霍尼韦尔的楼控 系统
• W775B PCB形式 适用于VAV末端厂商组装
• LonWorks:EXCEL 10系列与 SPYDER -VAV—— 开放的协议
• W7751B/D/F 可用于所有类型的VAV • W7751H 集成风阀执行器 • PVL6436A ，可用于所有类型的VAV
VAV 风系统的典型设计
内区 单风道 单风道
单风道 单风道 串联FPB
外区 单风道（仅供冷）
单风道（冷/热）
单风道
+ 热水盘管 + 电加热器 + 周边散热器(热水)
并联FPB + 热水盘管 + 电加热器
串联FPB + 热水盘管 + 电加热器
系统特点
空调系统全年供冷，适用于南方城市； 结构、控制、维修简单；
通的常传说感的器8，寸呈V十AV字箱交，叉即状是指该入口直径为8英寸
VAV末端的结构和类型
串联型风机助力末端:
回风
由于该风机为定速风 机，因此串联型末端 的送风是定风量的， 是此消彼长的一次风 与回风的风量总和。
一次风
送风
风速传感器 VAV控制器 风阀驱动器
电动风机
风机位于VAV末端 的送风口，它将 一次风和回风混 合后送出。
VAV末端的结构和类型
并联型风机助力末端:
回风 一次风
由于该风机为定速风 机，因此并联型末端 的回风是定风量的， 与不断变化的一次风 混合后，送出变化的 风量总和。
送风
风速传感器 VAV控制器 风阀驱动器
电动风机
风机仅用于抽取 回风，它将抽取 的回风与一次风 混合后送出。
VAV末端的结构和类型
其他类型VAV末端:
VAV变风量系统的整体概念和特点
系统结构: 新风机+风机盘管
正常负荷
无人
无人
FCU
FCU
FCU
PAU
3
ZoneA
ZoneB
ZoneC
VAV变风量系统的整体概念和特点
系统结构: 全空气系统
AHU
高负荷
正常负荷
低负荷
ZoneA
ZoneB
ZoneC
VAV变风量系统的整体概念和特点
系统结构: VAV变风量系统
—— 影响Box尺寸 —— 决定风机功率 —— 参考风机性能曲线 —— 决定加热附件 —— 检查是否符合要求
VAV末端Box的选型
并联风机助力Box选型所需要的参数:
• 一次风最大最小风量； • 回风风量； • 入口最小静压； • 加热形式及热负荷； • 排放噪音/辐射噪音； • 是否带噪音衰减等附件； • 是否带控制器；
VAV末端Box的选型
单风道Box选型所需要的参数:
• 一次风最大最小风量； • 加热形式及热负荷； • 压力损失； • 是否带噪音衰减等附件； • 是否带控制器；
—— 决定Box尺寸 —— 决定加热附件 —— 检查是否符合要求
VAV末端Box的选型
串联风机助力Box选型所需要的参数:
• 一次风最大最小风量； • 送风风量； • 出口压力； • 加热形式及热负荷； • 排放噪音/辐射噪音； • 是否带噪音衰减等附件； • 是否带控制器；
- 单风道末端 - 串联型风机助力末端 - 并联型风机助力末端 - 其他类型及附件 - 各种类型的特点
VAV末端的结构和类型
单风道末端:
VAV出风口：与加热盘管、噪音 衰减VA器V箱、体多：出电风镀口钢等板附、件防接驳
火绝热隔音层、防腐锡箔
VAV控制器箱体，内
风速传感器：探测风压一差次风入口：与空含调控机制组器的及送变风压道器连等接风驱动阀，：调通节过一VA次V控风制流器量
VAV 系统培训
• VAV 变风量系统的整体概念和特点 • VAV 末端的结构和类型 • VAV 风系统的典型设计 • VAV 末端 Box 的选型 • VAV 末端 Box 的其他硬件指标 • VAV 末端的控制和选型 • VAV 变风量系统的整体控制 • 项目案例
- 冬季供冷与供暖 - 内外区和南北区 - 典型组合
VAV末端的控制和选型
定风量末端CAV:
Flow
实际风量
FC
预设风量
• 作为末端时多用于向走廊 • 置于空调机组新风口，用于控制稳定的新风
预设风量 Temp
