海能达智能建筑无线通信解决方案

2022年海能达PDT集群组网方案集群通信系统是按照动态（范本）信道指配的方式实现多用户共享多信道的无线电移动通信系统。

该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。

利用集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。

海能达PDT集群系统基于大区制半分布式组网方式，核心网采用全IP软交换架构，系统设备采取模块化设计思想，具有频谱利用率高、接续速度快、覆盖范围广、系统组网灵活、建网和维护成本低以及高可靠性、安全性和可扩展性等特点，根据用户需要可以组建单基站、单区多基站、多区多基站等区域性或全国范围不同规模的网络，可以满足公共、铁路、石化、港口、机场等中高端用户的专业无线通信解决方案需求。

大型集群解决方案一、系统组成该解决方案是一个由多个PDT系统组成的多区多基站系统，每个PDT系统包含基站、承载网络、交换控制中心以及用户终端___部分设备。

其中交换控制中心是系统核心，包含中心控制器、业务交换设备、媒体格式转换单元、网络管理设备以及各种互联网关等设备。

多个PDT系统的交换控制中心之间通过PDT系统互联网关设备联结组成一个多区基站的区域性覆盖网络。

二、系统特点集群系统产品由基站子系统和核心网络子系统两部分组成，以下分别对基站子系统及核心网络子系统的特点及优点做详细的介绍。

(1)海能达PDT基站子系统具有以下特点和优点:采用刀片式结构设计，体积小，操作维护方便，散热性能更优;多种可靠性措施:多级故障弱化、基站控制器冗余热备份、主控信道备份、链路备份;3分级接收，提高基站动态（范本）接收灵敏度，利用多径信号来改善传输的可靠性，以减少多径衰落带来的影响。

基站软件无线电设计，利用软件切换调制解调方式，轻松实现技术体制的切换，从而提供长期技术演进的能力。

支持SNMP远程网管和操作维护功能，便于设备维护;高稳时钟校准，全网时钟精确同步;高可靠设计MTBF=___万小时。

2023年海能达PDT集群组网方案2023年，海能达（Hainan HNA Group）在集群组网方面有着很强的实力和经验，为了进一步提升其集群组网能力，海能达将采取以下方案：1. 制定全面的技术路线图：海能达将制定详细的技术路线图，包括集群组网的目标、时间表和关键技术。

该路线图将指导未来的研发工作和升级计划。

2. 建设高效的通信基础设施：海能达将投资建设高效的通信基础设施，包括通信线路、宽带网络和数据中心等。

这些基础设施将提供稳定可靠的通信环境，为集群组网提供支持。

3. 强化数据安全保障：海能达将增强数据安全防护措施，加密通信数据，确保数据在传输和存储过程中不被篡改或泄露，提高系统的安全性和可信度。

4. 高性能计算平台建设：海能达将建设高性能计算平台，采用先进的计算技术和分布式计算架构，提供强大的计算能力支持集群组网的各项工作。

5. 应用场景拓展：海能达将拓展集群组网的应用场景，包括智能交通、智慧城市、工业物联网等领域。

通过与合作伙伴的紧密协作，开拓新的应用市场，提高海能达在集群组网领域的市场份额。

6. 强化人才队伍建设：海能达将加大对人才的引进和培养力度，建立一支专业的集群组网技术团队。

同时，加强与国内外高校和研究机构的合作，吸引更多的优秀人才参与到集群组网的研发和创新中。

7. 提升用户体验：海能达将注重用户体验，加强产品的研发和创新，提供更加便捷、稳定、安全的集群组网解决方案。

同时，加强对用户的培训和支持，提高用户的满意度和忠诚度。

通过以上方案的实施，2023年海能达将在集群组网方面取得显著的进展。

海能达将通过技术创新和合作伙伴的支持，进一步夯实其在集群组网领域的领先地位，提供更加优质的服务，满足用户的需求，为社会和经济的发展做出更大的贡献。

海能达Smartdispatch无线调度系统成功应用于安徽省120急救中心指挥平台海能达Smartdispatch无线调度系统成功应用于安徽省120急救中心指挥平台随着社会经济的发展、交通的便利、人们的社会活动日益频繁，广大市民对精神文明的不断需求，各项大型文体活动得以广泛开展，由于大型活动中人群高密度聚集，有序的活动有可能失控而导致群体意外伤害，各种意外伤害事故时有发生。

作为城市公共安全和公共卫生服务保障体系的重要组成部分。

“120”急救中心，在应急医疗保障工作的过程中，扮演着非常重要的角色，日常的管理及技术水平，直接关系到应急医疗处理的效果。

而如何应对各种类型的突发公共事件显得尤为重要。

如何管理好网络庞大且复杂的应急中心，应急站，救护车等，如何紧急快速的第一时间到达急救现场，是目前各大城市急救中心机构所面临的问题。

安徽省120急救中心选择了海能达为其搭建一套专业的无线通信调度系统，海能达通信股份有限公司根据全省急救中心的日常工作需求并考虑到后期系统扩展兼容性后，提出了基于数字IP互联的Smartdispatch指挥调度方案。

客户需求：由于120急救中心的工作性质，随车终端及随车人员的手持终端必须在保持良好的通话信号。

后台的指挥中心则需要能够任意呼叫所在区域的人员，可实现对各个用户终端进行监管，支持单呼、组呼、全呼、远端监控、远程监测等功能。

除了进行语音通信外，系统还需要系统支持手动自编文本及短信息的数据传输、录音管理等应用功能。

同时，为方便管理及调度，后台软件需实时监测网内各点的所处位置，而后台的调度软件也需考虑到安全等级的设置。

解决方案：组网结构及要求基于省急救中心的组织架构及行政划分，海能达确定了以下的系统组网方案，每个区县具备独立的基站，具备独立的调度管理软件，能够完成本区县范围内的无线通信指挥调度，并预留升级到全省联网接口。

系统预留全省范围内IP联网接口，支持把全省所有基站进行IP互联，支持按照县级、市级、省级等多个不同模式进行指挥调度。

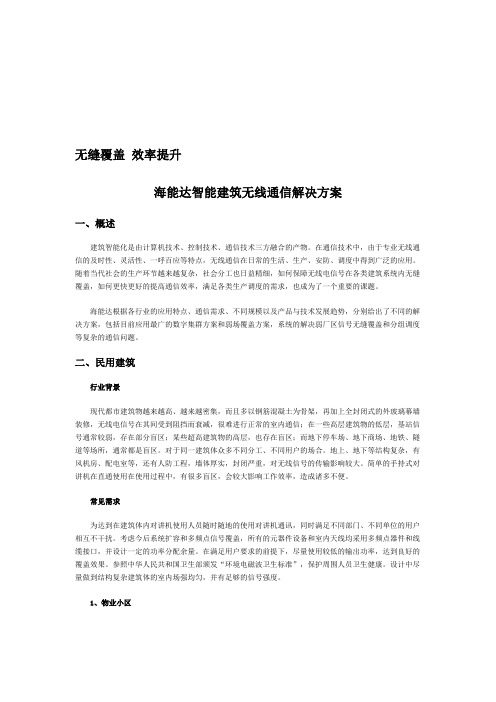

无缝覆盖效率提升海能达智能建筑无线通信解决方案一、概述建筑智能化是由计算机技术、控制技术、通信技术三方融合的产物。

在通信技术中，由于专业无线通信的及时性、灵活性、一呼百应等特点，无线通信在日常的生活、生产、安防、调度中得到广泛的应用。

随着当代社会的生产环节越来越复杂，社会分工也日益精细，如何保障无线电信号在各类建筑系统内无缝覆盖，如何更快更好的提高通信效率，满足各类生产调度的需求，也成为了一个重要的课题。

海能达根据各行业的应用特点、通信需求、不同规模以及产品与技术发展趋势，分别给出了不同的解决方案，包括目前应用最广的数字集群方案和弱场覆盖方案，系统的解决弱厂区信号无缝覆盖和分组调度等复杂的通信问题。

二、民用建筑行业背景现代都市建筑物越来越高、越来越密集，而且多以钢筋混凝土为骨架，再加上全封闭式的外玻璃幕墙装修，无线电信号在其间受到阻挡而衰减，很难进行正常的室内通信；在一些高层建筑物的低层，基站信号通常较弱，存在部分盲区；某些超高建筑物的高层，也存在盲区；而地下停车场、地下商场、地铁、隧道等场所，通常都是盲区。

对于同一建筑体众多不同分工、不同用户的场合。

地上、地下等结构复杂，有风机房、配电室等，还有人防工程，墙体厚实，封闭严重，对无线信号的传输影响较大。

简单的手持式对讲机在直通使用在使用过程中，有很多盲区，会较大影响工作效率，造成诸多不便。

常见需求为达到在建筑体内对讲机使用人员随时随地的使用对讲机通讯，同时满足不同部门、不同单位的用户相互不干扰。

考虑今后系统扩容和多频点信号覆盖，所有的元器件设备和室内天线均采用多频点器件和线缆接口，并设计一定的功率分配余量。

在满足用户要求的前提下，尽量使用较低的输出功率，达到良好的覆盖效果。

参照中华人民共和国卫生部颁发“环境电磁波卫生标准”，保护周围人员卫生健康。

设计中尽量做到结构复杂建筑体的室内场强均匀，并有足够的信号强度。

1、物业小区物业小区可分为城市内的多个高层建筑物业群或城郊占地较大物业群。

海能达IP互联数字无线通信系统应用方案介绍一、什么叫IP互联IP互联，主要是指在多基站IP互联网络模式下，通过基于TCP/IP的互联网实现分散在不同地点的中转台之间的交换语音、数据和控制包。

二、IP互联的典型应用1、连接两个或多个分散的常规通信系统2、构建更大、更有效的通信覆盖范围3、广播信息到所有IP互联的中转台覆盖范围4、将不同频段的中转台连接起来5、连接基于IP的应用程序三、IP互联的基本原理IP互联的基本原理是通过基于TCP/IP协议的以太网将分散的多个中转台连接起来，从而实现更广的通信覆盖范围。

四、IP互联的约束条件1、通过IP互联的中转台必须配置为数字模式2、IP互联模式受中转台配置的具体情况约束3、IP互联模式会受网络类型及网络设备配置的具体情况约束五、IP互联的设备需求1、中转台（RD980等DMR中转台系列产品）2、终端设备（PD780、MD780等DMR终端系列产品）3、交换设备4、路由设备5、宽带无线接入设备6、网线六、IP互联的网络需求1、IP互联网络可以是专有网络也可以是由以太网服务供应商（ISP）提供的以太网2、ISPs可以提供大量的技术支持3、在IP互联网络中，必须提供充足的带宽资源4、在IP互联网络中，主机中转台必须有一个静态IP地址和UDP端口，其他的从机中转台也需要有IP地址和UDP端口，但是从机中转台的IP地址和端口不用固定5、中转台可以位于防火墙、路由器或者NAT之后6、IP互联网络接入广域网的方式不能采用代理服务器的方式，只能使用直接IP 接入的方式七、IP互联的网络拓扑结构大多数IP互联模式的网络拓扑都是由本地网络和广域网络共同构成的。

1. 局域网（LAN）IP互联模式支持以下网络：专用局域网、公司局域网、专用无线系统。

2. 广域网（WAN）多基站IP互联网络的最大优势在于可以通过以太网服务供应商（ISP）所提供的网络连接将多个站点以如同专有网络般高速的连接起来。

PDT数字中转通信系统设计方案海能达通信股份**1需求描述全新的Hytera PDT常规数字无线通讯系统可以彻底改变用户的通讯现状.Hytera PDT常规数字无线通讯系统具有频谱效率高、语音清晰、电池使用时间长、通信**性强、抗干扰能力强、通讯距离远以及系统构建成本较低等特点.在相同频率资源下,利用TDMA技术实现了两倍的呼叫容量；可以向下兼容现有模拟通讯设备,方便用户从模拟向数字过渡,并具备单呼、组呼、全呼、紧急呼叫、遥毙/复活等多种功能,同时系统还支持短信、GPS等数据传输增值功能.设备提供IP网络接口,可以通过因特网扩大覆盖范围,实现大范围的语音覆盖.2方案介绍2.1设计原则依据要求,海能达公司设计针对性的数字对讲系统解决方案,该方案遵循以下设计原则：1、先进性原则：系统整体上从资源配置<包括硬件设备,技术手段>到功能用途等均要有一定的领先水准.2、可靠性原则：系统的各项资源包括硬件设备等的可靠性要有一定的高标准,工作稳定,易于维护；在出现硬件故障时,要有可靠的备用手段.3、技术成熟性原则：系统应尽量采用先进成熟的技术,使之建成后就能投入实际使用,达到设计的使用效果.4、可扩展原则：系统总体架构合理,设计容量适度,并且要有可扩展性,在保护原来投资的前提下可增加资源扩容,包括通信覆盖及距离的增加.2.2建设目标●系统规划要求1网络要求有效覆盖范围医院大楼.2覆盖率：基本实现全楼无盲区3工作模式：能够在12.5KHz的信道上同时中继2路话路或数据.●终端技术要求1终端设备能够兼容模拟信号,能够在数字和模拟两种模式下的扫描切换.2终端设备要求防水、抗摔、一次充电能工作模拟在10小时以上,数字在14小时以上.●系统结构要求1每个通信基站包含：中继台、天馈、电源、备用电源、避雷、机箱、安装配件等设备.2通信基站采用模块化结构,并符合我国国家信息产业部颁布的相关技术标准.2.3建设方案<参考>（1）系统共使用400－470MHz频谱内的4对12.5KHz带宽的频点,收发频率间隔10MHz,频点的选择应满足避免产生三阶互调的要求.（2）系统规划终端用户100人,可根据具体需求设置多个通话组,各个通话组按照各部门相应人员进行编制,并对不同人员进行权限配置.⏹组内成员可以发起个呼、组呼、全呼；⏹可以通过手动切换信道的方式,跟其他组的成员进行通话；⏹可以通过设置扫描方式,同时守候在多个通话组信道；i.系统覆盖示意图基站建设前,将进行覆盖效果电测,保证达到要求的覆盖范围.ii.频率划分及使用根据通信系统建设要求,确定如下频率划分及使用原则：频段：400-470MHz.2.4系统功能介绍iii.呼叫控制功能•个呼终端通过一键进入联系人列表,发起个人对个人呼叫.对于呼叫成功的立即自动接通话路,对于呼叫失败的提示被叫用户关机或忙,移动终端在通话过程中可以动态地显示主叫方号码.•组呼系统支持组呼功能,以满足对不同业务单位的工作组划分.终端通过一键进入联系人列表,可以发起组呼,被叫收到组呼后,判断本机写入该组呼ID,则加入该组呼.支持"滞后进入"功能.•全呼系统可以通过调度台或高级别的对讲机从信令信道下发统一的全呼码实现对系统用户的全呼功能,保证在重大活动中做到"一呼百应".•短消息呼叫移动台之间、移动台与基站之间可以传送数据以及中英文信息.终端支持中文短信输入.•未接来电提示当移动台收到其它移动台呼叫后<仅个呼>,被呼叫用户没有在场或由于其它原因未应答通话,呼叫失败.在这种情况下,被呼叫的终端记录了主叫用户身份码及呼叫时间,以便及时回呼.最多可记录十条这样的信息.当有未应答呼叫信息未读出时,移动台显示屏上有提示.•已拨呼叫提示可分别存储最多10条已拨呼叫记录<仅个呼记录>.当呼叫记录已满时,若有新的呼叫记录,则最旧的记录将自动被替换掉.•已接呼叫提示可分别存储最多10条已接呼叫记录<仅个呼记录>.当呼叫记录已满时,若有新的呼叫记录,则最旧的记录将自动被替换掉.•联系人列表；终端可以存储200个联系人列表,支持中英文手动输入和电脑编程模式.•一键进入联系人列表通过快捷键设置,可以一键进入联系人列表,可以查看联系人详细信息,压PTT将可以快速发起联系人呼叫.•手动安全报警管理终端具有"紧急报警"快捷键,在遇到危险的情况下,可以手动按下"紧急报警"键,向调度台发出紧急报警信息.iv.双时隙虚拟集群功能在直通模式和中转台模式,设备均支持双时隙虚拟集群功能,设备不需要指定工作时隙,可实现双时隙动态分配,有效提高系统容量,降低系统呼损率.您可以按照以下方式使用本系统：将所有设备工作在"虚拟集群模式",则所有终端数字信道发起呼叫时,根据时隙闲忙状态自动选择工作在时隙1或者时隙2.进行对讲机编程时,不需要指定对讲机的工作时隙,两个时隙下工作的所有对讲机可以互通.<双时隙虚拟集群功能为标配,不需要收取额外费用.>v.数字、模拟设备共用（1）针对从模拟系统逐步向数字系统进行过渡的客户,海能达PDT常规中转台RD980可同时支持模拟和数字运行模式.用户可以根据需要选择数字或者模拟工作模式.（2）PDT常规对讲机工作在数字模式下, 可支持12.5信道带宽的传统调频<FM>技术,PDT常规数字对讲机之间可以进行互通.PDT常规对讲机工作在模拟模式下,PDT常规对讲机可以跟模拟对讲机、模拟中继台进行通信.vi.设备管理软件基站设备管理软件；基站设备管理软件可以实现的功能有：A、中继器状态诊断2.有效/失效3.模拟/数字4.联网/本地转发5.发射功率<高/低>6.可用信道7.信号场强8.IP地址和UDP端口B、中继器报警9.接收机故障报警10.发射机故障报警11.温度过热报警12.电源故障报警13.主风扇故障报警C、中继器控制14.中继器打开/关闭15.切换信道16.切换发射功率<高/低>17.重启中继器i.基站IP互联海能达PDT常规中转台支持IP互联功能,在网络传输层进行话音和数据的交换,通过端到端的加密技术,保证了通信的安全性.1>现阶段基站IP连接说明现阶段,实现基站IP互联,需要的设备包括：RD980数字中转台1台<工作数字信道>,RD980中转台后面板提供RJ45接口,可以直接接入到网络,在网络层实现跟其他基站设备的互联互通.单信道基站IP连接示意图如下：2>基站IP互联后,数字信道通话的实现方式将各基站中转台数字信道的时隙1设置为本地工作,不进行IP互联,市城管局、各区城管局终端在时隙1发起的呼叫,基站中转台将在本地进行无线中转,不进行IP互联,市局、各区局在本区域基站发起的呼叫,不影响其他基站的通话.2、市局、各区局全市联网通话方式：将各基站中转台数字信道的时隙2设置为IP互联工作方式,市局、各区局终端在时隙2发起的呼叫,基站中转台将通过IP互联方式,在全市所有基站进行转发,所有终端都能够收到时隙2的呼叫.全市联网信道最多只能发起一组通话.ii.支持漫游功能全市各基站实现IP互联后,基站中转台和终端都支持漫游功能.设置为漫游的对讲机在通常情况下锁定在本基站,一旦接收到的本基站中转台的信道弱于设定值时,终端会自动搜索信号更强的基站信号,并且自动进行信号判断,自动切换并且锁定.漫游过程中的信道切换过程,不会影响到终端的通话,不会影响用户的使用.2.5基站设备RD980中转台、电源、双工器、天线、馈线、避雷器等.（1）基站主设备<基于有线IP接口>（2）基站主设备<基于无线IP接口>2.6系统优势1)覆盖范围更广的清晰语音通信•在更大通信范围内保证清晰的话音质量,即使在覆盖范围的边缘地带,也依然清晰•扩大感知距离•静态噪声抑制2)更高的频谱利用率,双倍通话容量<2个时隙>3)相对现有的FDMA通讯解决方案而言,双时隙TDMA系统可以有效降低设备使用成本.<频点、基站和天馈系统>4)纯数字技术,保障通讯安全•在模拟信道上扫频监听,会听到无法分辨的语音信号.•在数字信道上监听,由于信令或ID号不匹配,只显示载波接收但无语音输出.〕ID号可多达16776415 个〔5)更长的电池使用时间•模拟对讲机电池耗电80%消耗在发射阶段,由于PDT常规采用双时隙TDMA技术,在同样条件下, 节约40%的电池工作时间.6)通信和数据应用的低效性改善•系统支持4.8Kbit/s的数据传输速率,可极大提高数据业务能力,支持短消息及GPS应用.7)兼容模拟系统•对讲机可通过对数字信道和模拟信道扫描的方式实现数/模兼容的功能.2.7工作原理一个完整的海能达PDT常规数字无线通信设备由模数转换、语音编码和前向纠错<FEC>、成帧以及TDMA传输4个模块组成.➢模数转换与机将手写消息转换成数据流的过程相类似,模数转换技术将用户的语音信号<麦克风传入信号>转换成数字码流.这个数字码流包含了大量的比特,难以通过射频信道传输,因此必须进行某种形式的压缩.➢成帧成帧可将数字语音<或数据>信号生成数字数据包：语音或数据信号变成有效负载<就像信封里的信函>,而报头则描述呼机类型、源端和目的端地址等信息<就像信封上的收件信息>.这样,对讲机就可以支持集成式语音和数据应用.➢TDMA传输传输编码执行编码过程<就像在信封上添加机器可读的分类信号>并最后"寄出信件".TDMA<时分多址> 将一个信道分为2个时隙：特定对讲机的发射机仅支持短突发,从而延长了电池工作时间.此外,通过仅在其交替时隙上发送信号,两个呼叫可以同时共享同一个信道,从而使频谱效率提高一倍.➢频谱效率下面将模拟系统和海能达PDT常规数字系统在频谱上做一个比较.12.5kHz模拟系统一个12.5kHz信道可支持1路语音信号1台中继台支持一个信道12.5kHz TDMA系统将现有信道分为2个时隙通过中继台将信道容量增至两倍性能相当于12.5kHz FDMA系统1台中继台完成2台的工作量不再需要合成设备使对讲机的电池工作时间延长了40％➢2时隙TDMA对讲机优先支持语音业务<例如,如果当对讲机正要发送GPS更新信息时,用户碰巧按下了PTT按钮,那么,数据信号将处于等待状态>.对讲机不能同时发送和接收信号.对讲机每次只能在一个时隙上发送信号<例如：对讲机不能在时隙1上发送语音信号的同时,在时隙2上发送数据信号>.呼叫不是动态分配给时隙,而是在通过客户端软件<CPS>,静态分配给某个频率和时隙.➢覆盖范围上图演示了相比于相当的模拟站点,具备相当语音质量的PDT常规站点的覆盖范围.当所有其他因素<如,发射功率、天线高度、地形等等>都相同时,PDT常规系统提供的公共安全应用的最低可接受语音质量的覆盖范围,比模拟系统大得多.通常,按相同功率的模拟系统进行规划,PDT常规系统可以提供更加杰出的性能.3设备介绍3.1RD980数字中转台RD980 是严格按照 PDT 标准精心打造的高端专业数字中转台.它秉承以用户为中心的设计理念,应对用户在实际工作中的挑战.RD980 强大的数字功能、卓越的通信品质和贴心的人体工学设计,必将带给您专业数字通信的新体验！iii.设备特点双模操作、智能切换RD980支持数字和模拟两种模式,既能兼容现有常规模拟系统,使用户固有投资保值,又能轻松享受数字通信新体验.数/模制式可通过检测用户信号智能切换,无须手动置频或更改信道.*100%工作循环均用模块化设计,非车载台背靠背拼装,机器可在50W满负荷条件下100%循环工作,能满足任意系统的苛刻要求.领先的时分多址技术时分多址〕TDMA〔技术的运用大幅提高了频谱利用率.比传统的FDMA系统用户容量增加了一倍.这有利于在基站、频率许可等方面节省费用,同时可缓解日益紧张的频谱资源压力.灵活的安装方式RD980为标准的2RU、19英寸机柜式设计,可灵活地安装在系统机架或支架内,也可放置于桌面上,安装方式简单便捷.机箱内部还预留有小型双工器安装位置,大大节省您的整机占用空间.更高的频谱利用率TDMA双时隙技术使频谱利用率大幅提高,RD980可在一条指定的信道上容纳多一倍的用户,极大地缓解了频谱资源日益短缺的压力,同时也节省用户在基站和天馈系统方面的投资.中转模式/基地模式操作在模拟模式下,用户可以选择中转模式或基地台模式,选择基地台模式时,RD980可作为普通终端进行操作.安全的数字加密技术先进的256位数字加密技术,可以防止通话内容被他人非法窃听,从而保障您的通信安全.卓越的散热性能独创的热管散热器辅以温控散热风扇设计,可使热量迅速散发,确保设备在100%满功率条件下也可顺畅运行.独创光圈式LED设计独创的光圈式LED设计融时尚与实用为一体,辅以2.0寸高清彩屏,不但可以使您对中转台工作状态一目了然,还可以带给您赏心悦目的视觉体验.*具备两路录音接口设备提供两路模拟音频输出,支持将系统内的所有通话进行录音<需要配备录音设备>,有效提高管理效率.*双时隙虚拟集群功能中转台支持双时隙虚拟集群功能,可实现双时隙动态分配,有效提高系统容量,降低系统呼损率.iv.技术参数：3.2PD780/PD780G数字手持机PD780/PD780G<PD780G为带GPS机型>是海能达按照PDT常规标准精心打造的数字常规手持机.强大的数字功能、人性化的外观设计、卓越的通信品质,带给您全新的数字通信体验,为应急通讯提供坚实可靠的保障.v.设备特点噪音抑制,语音更出色PD780/PD780G采用了先进窄带语音编解码技术和数字纠错技术,无论是在嘈杂的环境中,还是在覆盖范围的边缘地带,您均可获得清晰的话音.而AGC技术的利用,也极大优化了语音接收效果.内置1W大功率扬声器,保证声音清晰、洪亮,让您轻松保持通讯畅通.更高的频谱利用率TDMA双时隙技术使频谱利用率大幅提高,PD780/PD780G可在一条指定的信道上容纳多一倍的用户,极大地缓解了频谱资源日益短缺的压力.*双时隙虚拟集群功能在直通模式和中转台模式,设备均支持双时隙虚拟集群功能,设备不需要指定工作时隙,可实现双时隙动态分配,有效提高系统容量,降低系统呼损率.更持久的电池使用时间在同等功率下,相比模拟对讲机,PD780/PD780G电池可延长近40%的额外工人性化的外观设计PD780/780G 采用大尺寸彩色 LCD 显示屏,即使在户外强光下也可对显示信息一目了然；获全球专利的外观和天线设计极大增强操作的准确性,确保优良的GPS性能.语音加密功能除了提供数字技术固有的加密,PD780/PD780G 还可提供更高级别的加密能力<如256位加密算法>和扰频功能<可选>.丰富的业务功能除了传统的通信业务外,PD780/PD780G还支持多种数据业务和可选功能,如短信息、GPS定位、倒放安全报警等.可靠耐用的质量PD780/PD780G符合美国军用标准MIL-STD-810 C/D/E/F和IP57工业防护等级要求,保证对讲机在各种复杂的工作环境中都可以发挥出优异的性能.*1024个信道设备可以提供1024个数字信道.*标配2000mAh锂电池vi.主要功能模拟+数字双模制式PD780/PD780G支持数字和模拟两种模式,能兼容现有常规模拟系统,保证模拟产品向数字产品平滑过渡.齐全的语音呼叫功能PD780/PD780G所提供的智能信令支持多种呼叫方式,包括个呼、组呼和全呼.短消息支持状态消息和收发短消息业务,支持手动输入中英文短信.*振动提示在个呼和接收短消息状态下,振动提示可使您即使在嘈杂环境或音量微弱的环境下,也不遗漏任何重要讯息.支持查看GPS定位信息,还可发送GPS文本信息.紧急报警PD780/PD780G支持多种紧急报警方式〕倒放报警、宁静报警等〔,确保用户在紧急情况下及时获取必要的支援,从而为用户的人身安全提供保障.扫描此功能可助您收听其它信道上的通信内容,从而了解相关组员当前的活动状况.vii.技术规格3.3PD700/PD700G数字手持机PD700/700G<PD700G为带GPS机型>是海能达按照PDT常规标准精心打造的数字常规手持机.强大的数字功能、人性化的外观设计、卓越的通信品质,带给您全新的数字通信体验,为应急通讯提供坚实可靠的保障.viii.产品特色人性化的外观设计获全球专利的外观和天线设计极大增强操作的准确性,确保优良的GPS性能.可靠耐用的质量PD700/700G 品质严格符合美国军用标准MIL-STD-810 C/D/E/F和IP57 工业防护标准,在各种恶劣的工作环境中都可以发挥优异性能.噪音抑制,语音更出色PD700/700G采用了先进窄带语音编解码技术和数字纠错技术,无论是在嘈杂的环境中,还是在覆盖范围的边缘地带,您均可获得清晰的话音.而AGC技术的利用,也极大优化了语音接收效果.内置1W大功率扬声器,保证声音清晰、洪亮,让您轻松保持通讯畅通.更持久的电池使用时间相比模拟对讲机,PD700/700G电池可获得近40%的额外工作时间.更高的频谱利用率,信道倍增TDMA双时隙技术使频谱利用率大幅提高,PD700/700G可在原有的频率资源基础上容纳多一倍的信道,极大地缓解了频谱资源日益短缺的压力.*双时隙虚拟集群功能在直通模式和中转台模式,设备均支持双时隙虚拟集群功能,设备不需要指定工作时隙,可实现双时隙动态分配,有效提高系统容量,降低系统呼损率.语音加密功能除了提供数字技术固有的加密,PD780/780G 还可提供更高级别的加密能力<如256位加密算法>和扰频功能<可选>.丰富的业务功能除了传统的通信业务外,PD700/700G还支持多种数据业务和可选功能,如扫描、紧急报警、倒放报警<选配>等功能.*振动提示在个呼和接收短消息状态下,振动提示可使您即使在嘈杂环境或音量微弱的环境下,也不遗漏任何重要讯息.*标配2000mAh锂电池ix.主要功能模拟+数字双模制式PD700/700G支持数字和模拟两种模式,能兼容现有常规模拟系统,保证模拟产品向数字产品平滑过渡.齐全的语音呼叫功能PD700/700G所提供的智能信令支持多种呼叫方式,包括个呼、组呼和全呼.*振动提示在个呼和接收短消息状态下,振动提示可使您即使在嘈杂环境或音量微弱的环境下,也不遗漏任何重要讯息.紧急报警PD700/PD700G支持多种紧急报警方式〕倒放报警、宁静报警等〔,确保用户在紧急情况下及时获取必要的支援,从而为用户的人身安全提供保障.扫描此功能可助您收听其它信道上的通信内容,从而了解相关组员当前的活动状况.x.技术规格3.4MD780数字车载台MD780/MD780G<MD780G为带GPS机型> 是海能达按照 PDT常规标准精心打造的数字常规车载台.强大的数字功能、人性化的外观设计、卓越的通信品质,全面提升您的管理效率,为应急通讯提供坚实可靠的保障.xi.设备特点*友好的界面显示和按键设计MD780/MD780G 采用大尺寸彩色LCD显示屏,即使在户外强光下也可对显示信息一目了然；通过7个可编程按键,可快速实现所需的功能,从而提高您的通讯效率.可靠耐用的质量MD780/MD780G 品质符合严格的美国军用标准MIL-STD-810 C/D/E/F和IP54 工业防护标准,在各种恶劣的工作环境中都可以发挥优异性能.噪音抑制,语音更出色MD780/MD780G 采用了先进窄带语音编解码技术和数字纠错技术,无论是在嘈杂的环境中,还是在覆盖范围的边缘地带,您均可获得清晰的话音.而AGC技术的利用,也极大优化了语音接收效果.内置5W大功率扬声器,保证声音清晰、洪亮,让您轻松保持通讯畅通.更高的频谱利用率,信道倍增TDMA双时隙技术使频谱利用率大幅提高,MD780/MD780G 可在原有的频率资源基础上容纳多一倍的信道,极大地缓解了频谱资源日益短缺的压力.*双时隙虚拟集群功能在直通模式和中转台模式,设备均支持双时隙虚拟集群功能,设备不需要指定工作时隙,可实现双时隙动态分配,有效提高系统容量,降低系统呼损率.*语音加密功能除了提供数字技术固有的加密,MD780/MD780G 还可提供更高级别的加密能力<如256位加密算法>和扰频功能<可选>.丰富的业务功能除了传统的通信业务外,MD780/MD780G 还支持多种数据业务和可选功能,如短消息、扫描、紧急报警、尾针报警、尾针信道切换等功能.xii.主要功能模拟+数字双模制式MD780/MD780G支持数字和模拟两种模式,能兼容现有常规模拟系统,保证模拟产品向数字产品平滑过渡.齐全的语音呼叫功能MD780/MD780G 所提供的智能信令支持多种呼叫方式,包括个呼、组呼和全呼.短消息MD780/MD780G支持文本短消息收发服务扫描此功能可助您收听其它信道上的通信内容,从而了解相关组员当前的活动状况.紧急报警MD780/MD780G支持多种紧急报警方式,确保用户在紧急情况下及时获取必要的支援,从而为用户的人身安全提供保障.GPS定位支持查看GPS定位信息,还可发送GPS文本信息.xiii.技术规格4设备清单及报价：5海能达产品保修承诺说明：●系统产品保修期自系统安装初验通过之日起计算；若系统产品齐套设备到达客户端,因客户原因导致两个月内未完成设备安装调试的,系统自动进入保修期.●另有书面协议规定的保修期按协议执行.。

1用户使用和安全信息------------------------------2产品检查----------------------------------------4熟悉本机----------------------------------------5电池信息----------------------------------------8天线信息---------------------------------------11拆卸与重新组装---------------------------------12基本操作---------------------------------------17可编程辅助功能---------------------------------19功能操作与设置---------------------------------20亚音频/亚音数码(CTCSS/CDCSS) ----------------20省电模式 ------------------------------------20功率切换 ------------------------------------20超时禁发 ------------------------------------20电量指示 ------------------------------------20监听/静噪打开 -------------------------------21扫描 ----------------------------------------22繁忙信道锁定 --------------------------------23低电量提示 ----------------------------------23声控（VOX） ---------------------------------2325保养和清洁-------------------------------------26质量保证和维修条款-----------------------------27选购附件---------------------------------------28频率表-----------------------------------------31亚音频(CTCSS)参数表 (38)-----------------------32亚音数码(CDCSS)参数表 (83)---------------------33词汇表-----------------------------------------34目录2为了您安全、高效地使用本对讲机，请阅读下面的信息。

<a(r 4co-afls^-w»海能达港口 PDT 数字集辞通信系统解决方案港口通信需求什林港口是河洋与陆地、天空与陆地的连接点，港口与港口经济的活政促进了人类社会的迪 步与世界经济的繁荣。

0M,全世界有三分之一的人口居住在沿涓地区，全球财富的一半以 上集中在沿河发达城市。

屮国现在已经成力港口经济繁荣的国家，全国GDP 严值的57.3% 来自沿海地区沿海经济的迅速发展。

港口经济的繁荣，有菠于貝井然有序的管理与调厦，迪背后，离不开专业通信的保障。

目前，駆分大璽港口已经建立了自己专有的无找数字集特系貌。

但是在一些中小里港口在前 期那建设的是常规多信道的无线通爪糸竦，师着港口业务的不断折展，常规多信道无我通爪 系躱已经不能満足日常语音通信与讯度管卑需求，需要建设专业无线数字通信集粋系筑。

新建设的PDT 无线数字集ffljfifg 系统，为港口区喷内部的专用无线通信燜厦网络。

1 干专网专用。

多信道数字集髀通信系説的建设，既要保证港口各跚门的日常生产関度通信需 $,也要能協満足港口应急通信需求。

Hytera 味高效管理与调1S 提升港口运营效率——肖总Mem 歎字*屏！life 泵姗民方離：«n it ：un^ni ?icr •i!i*.毘;薄niixz 年工真用-：上 M ・回汕 ■匕性 4 9MFMI ・ WA-fRM厂洋 小心龙■:我 arsifix ・号耳农■上讽界円i& w. si •与.«H1-卩护笛£4忖出吃帀址・亏*策材二丙》T 件驸仏:VIEh •.mitrzjna? u«-ffsa-wiwmtn<・ o-f.a.i?mp一*慌空D 融.jcM«aei?ita ：aa&s «.黑段屮■2的*=像 :冷电年止UlRnlMSM1.1工作特点分折海能达 iiUFm 临尸二港口有多个工作am, is需要保证各个朋n内部频緊的工作沟通，也需要保证跨部门之间的通信需求，同时还能昭満足港口内領导至上而下的指挥嗚度通信。

海能达20年见证专网通信大发展作者：王沛来源：《进出口经理人》2014年第03期对讲机、视频调度、后台指挥等专网通信手段作为当今重要通信方式之一，无论医疗应急、公共安全与交通运输，还是能源化工行业、酒店餐饮服务行业，专网通信已经成为提高工作效率、促进管理效能的有效手段。

海能达作为全球领先的专网通信设备与服务供应商，20年专注专网通信终端、集群通信系统等专业无线通信设备的研发、制造、销售和服务，其数字技术在专业无线通信行业不断应用与发展，领先技术用于公共安全、公共事业及工商业客户，为客户提供恰如所需的专业通信解决方案。

这20年正是中国专网通信蓬勃腾飞的20年，海能达代表了中国专网通信发展的同时，也带领着中国专网通信领域走向世界的舞台。

时刻响应，海能达聚焦客户需求自然灾难、社会动荡和公众突发事件频发，专网通信带来的安全、高效的通信，对于公共安全用户尤为重要。

海能达深刻理解公共安全用户面临的挑战，自主研发并推出数字集群及同播系统、便携应急通信系统和可视化调度指挥系统等多项专业无线通信解决方案，为用户提高应急处突、抢险救援及日常勤务的指挥调度能力。

据统计，海能达已为中国20多个省、市、自治区累计超过60万名公安用户提供专业无线通信设备及解决方案，成功服务福建公安、合肥城管、贵阳劳教所，以及马来西亚公共安全及国土安全部、土耳其国家警察情报部。

2012年10月，海能达为大庆市公安局提供基于PDT数字标准的解决方案，350兆PDT数字集群系统提升警务实战信息化水平。

海能达成功中标新疆公安厅350兆数字集群设备采购项目，将为北疆八个地州提供PDT警用数字集群网。

交通运输领域也是保障社会有序运行、人民安居乐业的基础。

海能达面向交通运输用户提供地铁运营指挥调度系统、铁路安全施工防护系统、机场无线集群通信系统等专有解决方案，这不仅提高了运营调度和精细化管理水平，还满足了交通运输运营调度的通信需求。

2011年5月，海能达为深圳北站量身打造高效集群系统通信解决方案，攻克了深圳北站项目通信面积广、楼层分布密集、通信盲点多、传播模式错综复杂、应用人数多且分组管理要求高的系统建设难关，实现了深圳北站东西广场95%以上的区域信号覆盖。
