接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV ，最高电压为29kV 。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV ，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV ，所以两牵引变电所之间的距离一般为40～60km ，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线nt h两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。

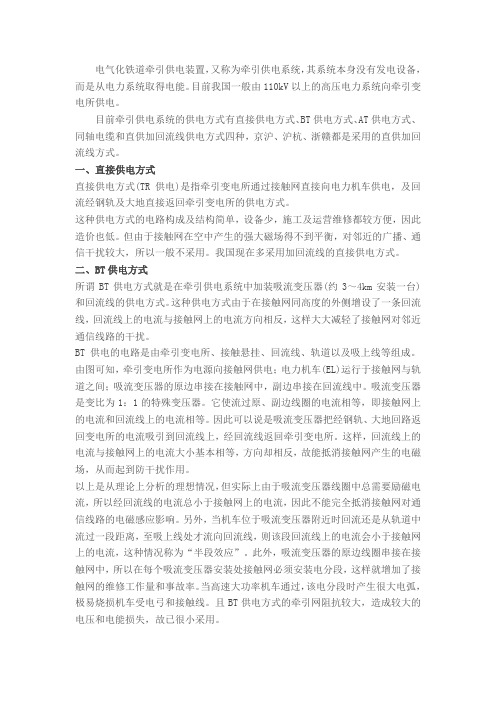

电气化铁道牵引供电装置，又称为牵引供电系统，其系统本身没有发电设备，而是从电力系统取得电能。
目前我国一般由110kV以上的高压电力系统向牵引变电所供电。
目前牵引供电系统的供电方式有直接供电方式、BT供电方式、AT供电方式、同轴电缆和直供加回流线供电方式四种，京沪、沪杭、浙赣都是采用的直供加回流线方式。
一、直接供电方式直接供电方式(TR供电)是指牵引变电所通过接触网直接向电力机车供电，及回流经钢轨及大地直接返回牵引变电所的供电方式。
这种供电方式的电路构成及结构简单，设备少，施工及运营维修都较方便，因此造价也低。
但由于接触网在空中产生的强大磁场得不到平衡，对邻近的广播、通信干扰较大，所以一般不采用。
我国现在多采用加回流线的直接供电方式。
二、BT供电方式所谓BT供电方式就是在牵引供电系统中加装吸流变压器(约3～4km安装一台)和回流线的供电方式。
这种供电方式由于在接触网同高度的外侧增设了一条回流线，回流线上的电流与接触网上的电流方向相反，这样大大减轻了接触网对邻近通信线路的干扰。
BT供电的电路是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。
由图可知，牵引变电所作为电源向接触网供电；电力机车(EL)运行于接触网与轨道之间；吸流变压器的原边串接在接触网中，副边串接在回流线中。
吸流变压器是变比为1：1的特殊变压器。
它使流过原、副边线圈的电流相等，即接触网上的电流和回流线上的电流相等。
因此可以说是吸流变压器把经钢轨、大地回路返回变电所的电流吸引到回流线上，经回流线返回牵引变电所。
这样，回流线上的电流与接触网上的电流大小基本相等，方向却相反，故能抵消接触网产生的电磁场，从而起到防干扰作用。
以上是从理论上分析的理想情况，但实际上由于吸流变压器线圈中总需要励磁电流，所以经回流线的电流总小于接触网上的电流，因此不能完全抵消接触网对通信线路的电磁感应影响。
另外，当机车位于吸流变压器附近时回流还是从轨道中流过一段距离，至吸上线处才流向回流线，则该段回流线上的电流会小于接触网上的电流，这种情况称为“半段效应”。
接触网的供电方式及其供电示意图接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。
接触网（牵引网）供电及各类供电方式牵引网是由馈电线、接触网、钢轨及回流线组成的供电网络，如图：
一般情况下，接触网电压不应低于21kv，干线额定电压25kv，对地27.5kv。
单变供电：每个供电分区只从一端的牵引变电所获得电能（分区亭设备开关打开）
双边供电：两个供电臂同时从两个牵引变电所获得电能（分区亭设备开关关闭）
越区供电：当牵引变电所不能正常供电时，通过分区亭开关，由两侧相邻的变电所供电的临时措施（非正常状态）
以下是几中供电方式示意图：
下锚装置分相绝缘器
图
分相绝缘器。
