先导式减压阀的工作原理
先导式减压阀是一种常用的压力控制装置，它能够在系统中实现稳定的压力控制，保护管道和设备不受过高的压力影响。
其工作原理主要包括先导阀和主阀两部分，通过这两部分的协同作用，实现了减压阀的自动调节功能。
先导式减压阀的工作原理可以简单描述为，当介质压力超过设定值时，先导阀感应到压力变化，通过控制主阀的开启和关闭来调节介质的流量，从而使系统压力保持在设定范围内。
具体来说，先导式减压阀的工作原理包括以下几个方面：
1. 压力感应，当介质压力超过设定值时，先导阀感应到压力变化，并传递给主阀。
2. 控制主阀，先导阀通过控制主阀的开启和关闭，调节介质的流量，从而使系统压力保持在设定范围内。
3. 负反馈调节，一旦系统压力超出设定范围，先导式减压阀会立即做出反应，通过负反馈调节，使介质流量适时调整，从而实现
压力的稳定控制。
4. 自动调节，先导式减压阀具有自动调节的功能，能够根据系统压力的变化自动调节介质流量，保持系统压力稳定。
5. 安全保护，先导式减压阀在系统中起到了安全保护作用，当系统压力超出安全范围时，能够及时调节介质流量，避免管道和设备受到过高压力的影响。
总的来说，先导式减压阀的工作原理是通过先导阀和主阀的协同作用，实现了对系统压力的稳定控制和自动调节。
它在工业生产和设备运行中起到了重要的作用，保障了系统的安全稳定运行。
先导式减压阀的工作原理
先导式减压阀是一种常用的控制阀，它通过先导孔和主阀芯之间的协调工作，实现对流体压力的精确控制。
在工业生产中，先导式减压阀被广泛应用于各种流体系统中，以确保系统正常运行并保护设备免受高压的影响。
本文将详细介绍先导式减压阀的工作原理，以及它在工程实践中的应用。
先导式减压阀的工作原理可以分为两个部分，先导孔和主阀芯。
首先，先导孔是一个小孔，通过它可以将流体从主阀芯的上游引导到下游。
当流体压力超过设定值时，先导孔内的流体压力将作用在主阀芯上，使其向下移动，从而打开减压阀，减小流体的压力。
当流体压力降低时，主阀芯会向上移动，关闭减压阀，使流体压力保持在设定的范围内。
在实际应用中，先导式减压阀通常被用于需要对流体压力进行精确控制的系统中。
例如，供水系统、空气压缩机系统、化工生产系统等。
通过合理设置先导孔和主阀芯的结构参数，可以实现对流体压力的精确调节，保证系统的正常运行。
除此之外，先导式减压阀还可以通过配备不同的阀芯结构和控制方式，实现对不同介质的减压控制。
例如，对于高粘度介质，可以采用特殊的阀芯结构，以确保减压阀的正常工作。
对于高温介质，可以采用耐高温材料，以保证减压阀的稳定性和安全性。
总之，先导式减压阀是一种在工业生产中广泛应用的控制阀，它通过先导孔和主阀芯的协调工作，实现对流体压力的精确控制。
在实际应用中，先导式减压阀可以根据不同的系统要求，通过合理设置结构参数和配备不同的阀芯结构，实现对不同介质的减压控制。
希望本文的介绍能够帮助大家更好地理解先导式减压阀的工作原理和应用。
先导式减压阀工作原理先导式减压阀是一种常用的控制阀门，主要用于保持管道或设备内部的压力在设定范围内稳定工作。
其工作原理如下：1. 工作原理简述先导式减压阀的工作原理基于流体压力的控制和平衡原理。
通过调整阀门的开度，可以控制流体通过阀门的流量和压力，实现减压的目的。
2. 结构组成先导式减压阀由主阀和导阀两部分组成。
主阀主要负责控制流体的压力和流量，导阀用于通过流体的压力信号来控制主阀的开度。
3. 工作流程(1) 当流体进入阀门时，流体压力作用在导阀上。
导阀通过流体压力的变化来感知管道或设备内部的压力状况。
(2) 若管道或设备内部的压力超过预设值，导阀感知到高压力信号后，会迅速打开，释放一部分流体。
(3) 当导阀打开后，流体通过导阀进入主阀的压力室，压力室内的压力上升，使得主阀的关闭力增大。
这样，主阀开度逐渐减小，限制了流体通过阀门的流量。
同时，导阀也开始收缩，减少导流口的开口面积。
(4) 随着流体流经减压阀的时间增加，流量和压力逐渐降低。
当减压阀出口压力降到设定值以下时，导阀感知到低压力信号后，会迅速关闭，停止流体的排放。
(5) 主阀由于关闭力减小，开始逐渐打开，允许更多的流体通过阀门，增加流量，并重新建立管道或设备内部的压力。
4. 特点与应用先导式减压阀具有快速响应、稳定性好、可靠性高等特点，在液态、气态等介质的控制方面广泛应用于工业生产中。
它可以根据需要调整开度，实现稳定的减压功能，保护设备和管道的正常运行。
以上为先导式减压阀的工作原理，通过调节阀门的开度，根据流体压力变化来控制和保持管道或设备内部的压力稳定。

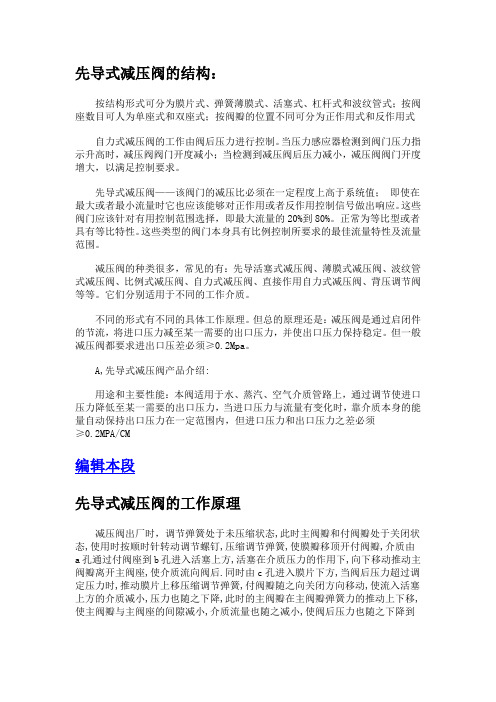

先导式减压阀的结构：按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式自力式减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
先导式减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。
正常为等比型或者具有等比特性。
这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。
减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。
它们分别适用于不同的工作介质。
不同的形式有不同的具体工作原理。
但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。
但一般减压阀都要求进出口压差必须≥0.2Mpa。
A,先导式减压阀产品介绍:用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM编辑本段先导式减压阀的工作原理减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.减压阀的安装与维护蒸汽减压阀的安装与维护应注意以下事项：手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
先导式减压阀组成1. 介绍先导式减压阀是一种常用的压力调节装置，适用于多种工业领域。
它具有简单可靠、稳定精确的特点，能够有效地控制系统的压力。
本文将详细介绍先导式减压阀的组成、工作原理及应用。
2. 先导式减压阀的组成先导式减压阀主要由以下几部分组成：2.1 主阀主阀是减压阀的核心部件，负责实现压力的调节和控制。
主阀的结构和工作原理直接影响减压阀的性能。
常见的主阀结构有膜片式、活塞式和阀瓣式等，不同结构适用于不同的工况和压力范围。
2.2 先导阀先导阀是先导式减压阀的关键组成部分，用于控制主阀的开闭和调节。
它根据系统的压力变化，通过调节节流口的大小，改变主阀上下游的压差，从而实现压力的稳定控制。
2.3 调节螺距调节螺距是用于调整减压阀的输出压力的关键部件。
通过旋转调节螺距，可以改变主阀和先导阀之间的相对位置，从而调节系统的工作压力。
2.4 阀体阀体是减压阀的外壳，起到支撑和固定各个组件的作用。
它通常由铸铁、不锈钢等材料制成，具有足够的强度和耐腐蚀性。
2.5 其他辅助部件除了以上主要组成部分外，先导式减压阀还包括一些辅助部件，如密封圈、阻尼器等，用于保证阀门的密封性和稳定性。
3. 先导式减压阀的工作原理先导式减压阀的工作原理如下：3.1 压力感应先导式减压阀通过感应系统中的压力变化来实现控制压力的稳定。
当系统中的压力超过设定值时，感应系统会发出信号，通知主阀进行相应的调节。
3.2 先导作用先导阀通过控制主阀上下游的压差，调节主阀的开闭程度。
当系统压力过高时，先导阀会限制主阀的开启，减小流通面积，从而降低压力；反之，系统压力过低时，先导阀会增大主阀的开启程度，增加流通面积，提高压力。
3.3 反馈调节先导式减压阀还具有反馈调节功能，可以根据实际的输出压力情况对主阀进行精确调节。
通过不断感应、调节和反馈，可以使减压阀保持稳定的输出压力。
4. 先导式减压阀的应用先导式减压阀广泛应用于工业领域中的压力控制系统，具有以下几个方面的应用：4.1 液压系统在液压系统中，先导式减压阀可以控制液压系统的工作压力，保护液压元件的安全运行。

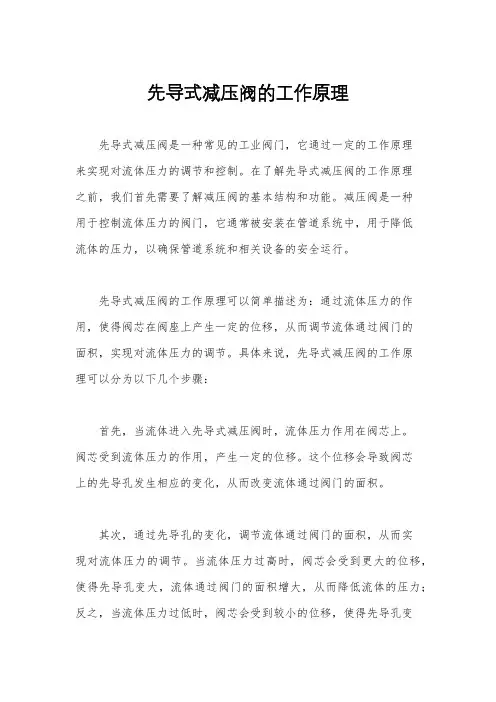

先导式减压阀的工作原理先导式减压阀是一种常见的工业阀门，它通过一定的工作原理来实现对流体压力的调节和控制。
在了解先导式减压阀的工作原理之前，我们首先需要了解减压阀的基本结构和功能。
减压阀是一种用于控制流体压力的阀门，它通常被安装在管道系统中，用于降低流体的压力，以确保管道系统和相关设备的安全运行。
先导式减压阀的工作原理可以简单描述为：通过流体压力的作用，使得阀芯在阀座上产生一定的位移，从而调节流体通过阀门的面积，实现对流体压力的调节。
具体来说，先导式减压阀的工作原理可以分为以下几个步骤：首先，当流体进入先导式减压阀时，流体压力作用在阀芯上。
阀芯受到流体压力的作用，产生一定的位移。
这个位移会导致阀芯上的先导孔发生相应的变化，从而改变流体通过阀门的面积。
其次，通过先导孔的变化，调节流体通过阀门的面积，从而实现对流体压力的调节。
当流体压力过高时，阀芯会受到更大的位移，使得先导孔变大，流体通过阀门的面积增大，从而降低流体的压力；反之，当流体压力过低时，阀芯会受到较小的位移，使得先导孔变小，流体通过阀门的面积减小，从而增加流体的压力。
最后，通过这样的调节过程，先导式减压阀可以实现对流体压力的精确控制，确保管道系统和相关设备的安全运行。
总的来说，先导式减压阀的工作原理是通过流体压力的作用，调节阀芯和先导孔的相对位置，从而实现对流体压力的调节。
这种工作原理可以有效地保护管道系统和相关设备，确保其安全运行。
在实际应用中，先导式减压阀可以根据具体的需要，采用不同的控制方式和控制参数，以满足不同场合的要求。
同时，先导式减压阀还可以与其他控制阀门和自动控制系统配合使用，实现更加精确的流体压力控制。
总之，通过了解先导式减压阀的工作原理，我们可以更好地理解其在工业生产中的作用和重要性。
只有深入理解先导式减压阀的工作原理，我们才能更好地应用和维护这种重要的工业阀门。

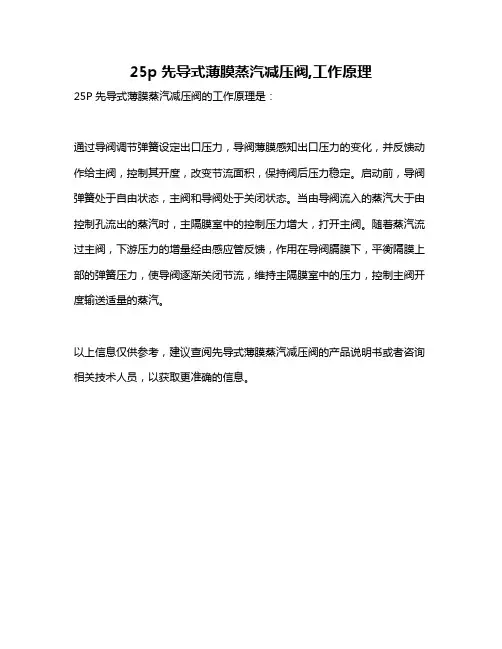

25p先导式薄膜蒸汽减压阀,工作原理
25P先导式薄膜蒸汽减压阀的工作原理是：
通过导阀调节弹簧设定出口压力，导阀薄膜感知出口压力的变化，并反馈动作给主阀，控制其开度，改变节流面积，保持阀后压力稳定。
启动前，导阀弹簧处于自由状态，主阀和导阀处于关闭状态。
当由导阀流入的蒸汽大于由控制孔流出的蒸汽时，主隔膜室中的控制压力增大，打开主阀。
随着蒸汽流过主阀，下游压力的增量经由感应管反馈，作用在导阀膈膜下，平衡隔膜上部的弹簧压力，使导阀逐渐关闭节流，维持主隔膜室中的压力，控制主阀开度输送适量的蒸汽。
以上信息仅供参考，建议查阅先导式薄膜蒸汽减压阀的产品说明书或者咨询相关技术人员，以获取更准确的信息。
先导式减压阀工作原理先导式减压阀怎么调节
一、先导式减压阀是什么
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
本类阀门在管道中一般应当水平安装。
二、先导式减压阀工作原理
先导式减压阀主要由阀体、主弹簧、主阀芯、主阀座、活塞、先导弹簧、先导阀芯、先导阀座、先导活塞和调整弹簧等组成。
拧动调节螺钉，压缩调整弹簧，顶开先导阀芯，介质从进口侧进入活塞上方，由于活塞面积大于主阀阀芯面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀芯的开度使阀后压力保持恒定。
相比直动式减压阀，先导式减压阀的远程控制口有个重要功能，即通过油管接到另一个远程调压阀（远程调压阀的结构和减压阀的先导控制部分一样），调节远程调压阀的弹簧力，即可调节减压阀主阀芯上端的液压力，从而对减压阀的出口压力实行远程调压，但远程调压阀所能调节的最高压力不得超过减压阀本身导阀的调整压力。
三、先导式减压阀怎么调节
1、首先，关闭先导式减压阀前的闸阀，然后开启先导式减压阀装备上的闸阀，实现下游低压状态。
2、将先导式减压阀的调节螺钉按逆时针旋转至上位置，记住千万不能顺时针旋转，然后关闭先导式减压阀的后方的开关阀。
3、慢慢开启先导式减压阀前的闸阀，直到前阀全部打开。
4、这时候，需要把先导式减压阀的阀门按顺时针旋转，主要是为了将出口压力调至所需要的压力。
5、如在调整先导式减压阀的时出现出口压力比设定的压力要高，这时需要停止操作，然后重新开始调整。
先导式减压阀减压原理先导式减压阀是一种常用的控制装置，它通过对流体压力进行调节，实现对流体压力的稳定控制。
在工业生产中，先导式减压阀被广泛应用于各种流体系统中，起着重要的作用。
本文将对先导式减压阀的减压原理进行详细解析，以便更好地理解和应用这一控制装置。
先导式减压阀的减压原理主要包括两个方面，先导阀和主阀。
先导阀是通过感应主阀压力变化，来控制主阀开度的一种装置。
当主阀压力发生变化时，先导阀能够及时感应到，并通过调节控制主阀的开度，从而实现对流体压力的稳定控制。
在这个过程中，先导阀扮演着一个“先行者”的角色，能够提前感应到压力变化，并作出相应的调节，以保证主阀的正常工作。
而主阀则是真正起到减压作用的关键部件。
主阀的工作原理是通过调节阀芯的开度，来控制流体通过阀体的面积，从而实现对流体压力的减小。
当流体压力超过设定值时，主阀会自动调节阀芯的开度，减小流体通过阀体的面积，从而使流体压力得以减小。
而当流体压力低于设定值时，主阀也能够及时调节阀芯的开度，增大流体通过阀体的面积，以保证流体压力的稳定控制。
先导式减压阀的减压原理可以用一个简单的比喻来形象地解释，就好像一个智能调节器，能够根据外部环境的变化，及时作出调整，以保持系统的稳定运行。
通过先导阀和主阀的相互配合，先导式减压阀能够实现对流体压力的精准控制，保证流体系统的正常运行。
总的来说，先导式减压阀的减压原理是通过先导阀和主阀的相互配合，对流体压力进行精准调节，以保证流体系统的稳定运行。
在实际应用中，先导式减压阀可以根据不同的工况需求，通过调整参数来实现对流体压力的精准控制，从而满足不同工艺流程对压力的要求。
通过本文的详细解析，相信读者对先导式减压阀的减压原理有了更深入的理解，能够更好地应用于实际工程中，从而发挥其在流体控制中的重要作用。
希望本文能够为读者提供一些帮助，使大家对先导式减压阀有更清晰的认识。

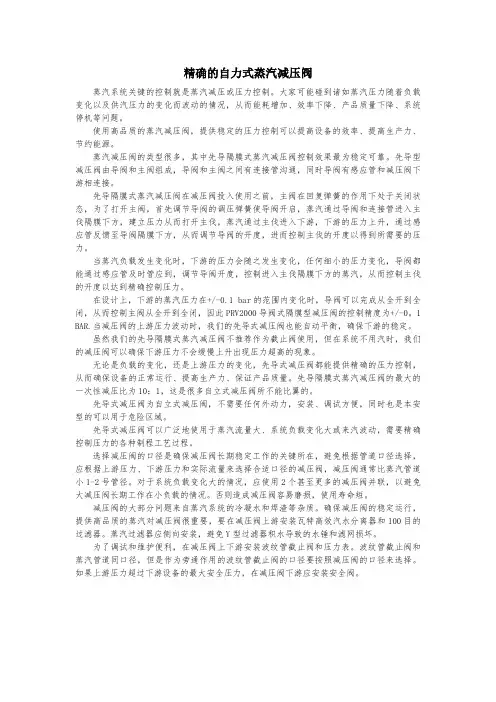

精确的自力式蒸汽减压阀蒸汽系统关键的控制就是蒸汽减压或压力控制。
大家可能碰到诸如蒸汽压力随着负载变化以及供汽压力的变化而波动的情况，从而能耗增加、效率下降、产品质量下降、系统停机等问题。
使用高品质的蒸汽减压阀，提供稳定的压力控制可以提高设备的效率、提高生产力、节约能源。
蒸汽减压阀的类型很多，其中先导隔膜式蒸汽减压阀控制效果最为稳定可靠。
先导型减压阀由导阀和主阀组成，导阀和主阀之间有连接管沟通，同时导阀有感应管和减压阀下游相连接。
先导隔膜式蒸汽减压阀在减压阀投入使用之前，主阀在回复弹簧的作用下处于关闭状态，为了打开主阀，首先调节导阀的调压弹簧使导阀开启，蒸汽通过导阀和连接管进入主伐隔膜下方，建立压力从而打开主伐，蒸汽通过主伐进入下游，下游的压力上升，通过感应管反馈至导阀隔膜下方，从而调节导阀的开度，进而控制主伐的开度以得到所需要的压力。
当蒸汽负载发生变化时，下游的压力会随之发生变化，任何细小的压力变化，导阀都能通过感应管及时管应到，调节导阀开度，控制进入主伐隔膜下方的蒸汽，从而控制主伐的开度以达到精确控制压力。
在设计上，下游的蒸汽压力在+/-0.1 bar的范围内变化时，导阀可以完成从全开到全闭，从而控制主阀从全开到全闭，因此PRV2000导阀式隔膜型减压阀的控制精度为+/-0。
1 BAR.当减压阀的上游压力波动时，我们的先导式减压阀也能自动平衡，确保下游的稳定。
虽然我们的先导隔膜式蒸汽减压阀不推荐作为截止阀使用，但在系统不用汽时，我们的减压阀可以确保下游压力不会缓慢上升出现压力超高的现象。
无论是负载的变化，还是上游压力的变化，先导式减压阀都能提供精确的压力控制，从而确保设备的正常运行、提高生产力、保证产品质量。
先导隔膜式蒸汽减压阀的最大的一次性减压比为10：1，这是很多自立式减压阀所不能比翼的。
先导式减压阀为自立式减压阀，不需要任何外动力，安装、调试方便，同时也是本安型的可以用于危险区域。
先导式减压阀可以广泛地使用于蒸汽流量大、系统负载变化大或来汽波动，需要精确控制压力的各种制程工艺过程。
