高压感应取电装置技术说明

高压感应取电装置技术说明高压感应取电装置需求分析：随着国民经济的高速发展，各行各业对电力的需求越来越大，对电能质量（稳定性、不间断性等）的要求也越来越高，从而高压输电线路的安全性与稳定性显得尤为重要，因此非常需要在高压输电线路上实现在线实时监控，以保证高压输电线路的正常安全稳定运行，这也是目前智能电网发展的迫切要求。

随着技术的发展，工作在高压输电线路上的电气设备越来越多，如电力线路在线检测装置、线路设备防盗装置、巡线机器人、带电作业机器人、高压线路污秽在线监测等，由于大多的输电线路地处偏远，难以按常规办法解决电源供给问题，因而这些设备的供电一般采用太阳能供电。

太阳能供电由于受能量转换率、气候环境及成本等因素限制，无法充分满足设备对供能在全天候方面和长期稳定性方面的要求，不得不加入蓄电池以存储电能。

但由于蓄电池本身的寿命问题（一般2到3年）使得设备的维护成本大大增加，导致高压输电线路上难以普及性实现在线实时监控功能。

高压线路感应取电装置由于在取能方式和设计理念上的独到之处，使其具有适应各种恶劣天气、全天候稳定可靠供电、长期免维护运行等特点，从而克服了太阳能供电的不足之处，成为解决线上设备供能难题的绝佳选择。

产品简介高压感应取电装置是一种利用高压输电线路周围感应的电磁能量获取电能的新型感应取电装置。

本装置将输电导线周围的电磁能量转化为电能，为安装在附近的电气设备提供稳定的电源。

能保证负载设备的长期稳定供电，适合作为高压输电导线上在线检测、监控、巡检、防盗等电气设备的电源供给装置。

性能特点全封闭式外壳，防水防潮，能适应户外各种恶劣天气，可实现全天候供电；内部电路模块化设计，并有完善的保护电路，运行稳定可靠，抗干扰能力强；可配备大容量锂电池组，即使高压输电导线停电，也能保证较长时间的不间断供电；适用于10kV、35kV、110kV、220kV、500kV等任意电压等级；输出功率大，电压稳定；安装方便，接线简单。

CG5-10Q户内高压带电显示装置传感器
产品概述：
CG5-10Q高压传感器通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。

电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的.只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态。

因此产品的防误闭锁可靠性大,安全度高。

传感器全部按全工况要求设计,爬电距离满足技术要求.显示器外观新颖，电子元件全部进行筛选,组装精致。

传感器为环氧树脂浇注支柱绝缘子式产品。

可做为隔离开关,接地开关和其它支柱绝缘子使用,具有高强度,耐电弧能力强,局部放电量小等特点。

外形尺寸：。

(10)授权公告号 (45)授权公告日 2013.07.31C N 203104127 U (21)申请号 201220493114.0(22)申请日 2012.09.21H02J 17/00(2006.01)(73)专利权人郑荣辉地址350001 福建省福州市鼓楼区六一北路615号长城广场B 座6B(72)发明人郑荣辉(54)实用新型名称高压线感应取电装置(57)摘要本实用新型提供了一种高压线感应取电装置，包括磁铁、感应线圈及绝缘装置，所述感应线圈绕于所述磁铁上，所述感应线圈与所述磁铁设置在绝缘装置内，所述绝缘装置设有用于高压线穿过的通孔，在所述绝缘装置上设有与感应线圈电连接的接头。

本实用新型安装方便，取电快速，可以取得的电能为200-1000w ，直流电压为6V 、12V 、24V 、36V 、48V 。

(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 203104127 U*CN203104127U*1/1页1.一种高压线感应取电装置，其特征在于：包括磁铁、感应线圈及绝缘装置，所述感应线圈绕于所述磁铁上，所述感应线圈与所述磁铁设置在绝缘装置内，所述绝缘装置设有用于高压线穿过的通孔，在所述绝缘装置上设有与感应线圈电连接的接头。

2.如权利要求1所述的高压线感应取电装置，其特征在于：所述绝缘装置设有用于紧压高压线的橡塑件。

3.如权利要求2所述的高压线感应取电装置，其特征在于：所述绝缘装置由两个相同的半圆筒组成，并通过紧固圈固定。

4.如权利要求3所述的高压线感应取电装置，其特征在于：还包括一整流稳压装置，与所述接头电连接。

5.如权利要求2-4任一所述的高压线感应取电装置，其特征在于：所述绝缘装置的内径为50cm ，外径为110cm ，长为107cm 。

权 利 要 求 书CN 203104127 U高压线感应取电装置技术领域[0001] 本实用新型涉及一种取电装置，尤其涉及一种用于高压线上的高压线感应取电装置。

用于高压输电线路上的感应取电装置技术领域本发明涉及电工技术领域，具体是一种用于高压输电线路上的感应取电装置，为设置于高压输电线路上的监控、监测等设备提供低压供电电源。

背景技术高压输电线路上常需要安装一些用于监控、监测线路状况的辅助设备，这些设备需要用到较低电压的稳压电源，如用到5V、6V、12V等电压，尽管这些设备耗电量不一定大，但是电源提供却很不方便。

目前，高压输电线路上辅助设备所需电源一般有如下解决办法：1、采用太阳能电池板，但太阳能电池板在长期工作一段时间后，就需要维护或更换，这在重要的输电线路上就需要停电，所以此种方法不可靠；2、通过光纤进行激光供电，存在供电量小的缺点，且由于激光发射器、光纤、光电转换器易老化，极易影响供电质量；3、利用高压输电线的电流进行感应取电，即利用电流互感器从高压输电线进行感应取电。

由于电流互感器一次侧电流变化很大，从数安培到数千安培变化，因此，在应用电流互感器实现电源时，需要考虑到线路的过电流、短路电流等非正常因素，还必须保证电流互感器二次侧电流稳定可靠。

考虑到，电流互感器具有如下的特性：二次侧电流产生磁通会抵消一次侧电流产生的磁通，即产生去励作用。

当一次侧电流一定、而二次侧电流增大时，其去励作用加强，使一次侧电流励磁磁通减小，二次侧感应电动势减小，二次线圈端电压降低。

极端地，假如用理想的电流互感器，若互感器二次侧短路，那么电流互感器的接入与否对一次侧不产生影响（类似于理想变压器二次端开路），基于此，用电流互感器做电源宜用并联分流式稳压电路。

例如：专利号为“02224999.0”、名称为“从高压线上获取能量的低压电源”的中国专利即是基于上述原因，应用线性分流电路实现，但是当电流互感器一次侧电流很大时，二次侧电流相应较大，需功率管分流的电流将较大，根据功率计算公式W=UI，功率管功耗将很大，不但降低了电源的效率，而且易烧毁功率管，限制了该电源的适用范围。

发明内容本发明为了解决现有利用高压输电线上电流进行感应取电实现的电源存在的应用效果不佳等问题，提供了一种用于高压输电线路上的感应取电装置。

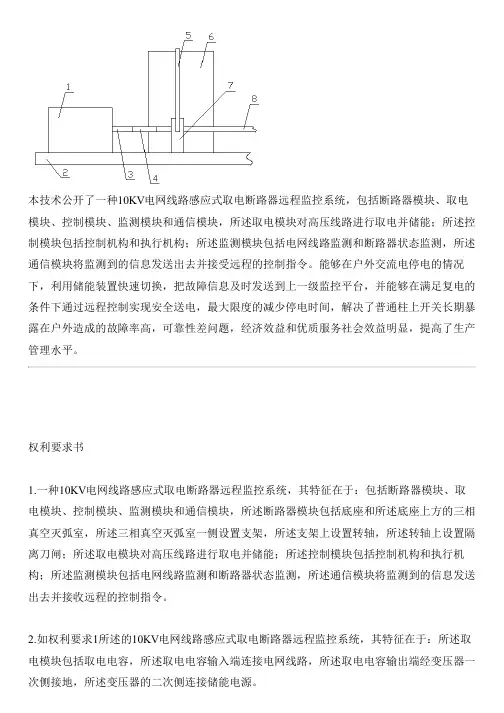

本技术公开了一种10KV电网线路感应式取电断路器远程监控系统，包括断路器模块、取电模块、控制模块、监测模块和通信模块，所述取电模块对高压线路进行取电并储能；所述控制模块包括控制机构和执行机构；所述监测模块包括电网线路监测和断路器状态监测，所述通信模块将监测到的信息发送出去并接受远程的控制指令。

能够在户外交流电停电的情况下，利用储能装置快速切换，把故障信息及时发送到上一级监控平台，并能够在满足复电的条件下通过远程控制实现安全送电，最大限度的减少停电时间，解决了普通柱上开关长期暴露在户外造成的故障率高，可靠性差问题，经济效益和优质服务社会效益明显，提高了生产管理水平。

权利要求书1.一种10KV电网线路感应式取电断路器远程监控系统，其特征在于：包括断路器模块、取电模块、控制模块、监测模块和通信模块，所述断路器模块包括底座和所述底座上方的三相真空灭弧室，所述三相真空灭弧室一侧设置支架，所述支架上设置转轴，所述转轴上设置隔离刀闸；所述取电模块对高压线路进行取电并储能；所述控制模块包括控制机构和执行机构；所述监测模块包括电网线路监测和断路器状态监测，所述通信模块将监测到的信息发送出去并接收远程的控制指令。

2.如权利要求1所述的10KV电网线路感应式取电断路器远程监控系统，其特征在于：所述取电模块包括取电电容，所述取电电容输入端连接电网线路，所述取电电容输出端经变压器一次侧接地，所述变压器的二次侧连接储能电源。

3.如权利要求1所述的10KV电网线路感应式取电断路器远程监控系统，其特征在于：所述控制机构包括控制器A、编码器和驱动芯片，所述执行机构包括步进电机，所述步进电机通过传动机构与所述转轴连接，所述驱动芯片与所述步进电机连接，所述驱动芯片采用ULN2003D，所述编码器设置在所述步进电机的旋转轴上。

4.如权利要求3所述的10KV电网线路感应式取电断路器远程监控系统，其特征在于：所述控制机构还包括控制器B，电网线路监测是电网线路经过电流监测电路与所述控制器B连接，断路器状态监测是断路器内部线路经过电流监测电路与所述控制器B连接，所述电流监测电路包括依次连接的高压电流互感器、低压电流互感器、滤波电路、A/D转换电路和放大电路。

用于高压输电线路上的感应取电装置技术领域本发明涉及电工技术领域，具体是一种用于高压输电线路上的感应取电装置，为设置于高压输电线路上的监控、监测等设备提供低压供电电源。

背景技术高压输电线路上常需要安装一些用于监控、监测线路状况的辅助设备，这些设备需要用到较低电压的稳压电源，如用到5V、6V、12V等电压，尽管这些设备耗电量不一定大，但是电源提供却很不方便。

目前，高压输电线路上辅助设备所需电源一般有如下解决办法：1、采用太阳能电池板，但太阳能电池板在长期工作一段时间后，就需要维护或更换，这在重要的输电线路上就需要停电，所以此种方法不可靠；2、通过光纤进行激光供电，存在供电量小的缺点，且由于激光发射器、光纤、光电转换器易老化，极易影响供电质量；3、利用高压输电线的电流进行感应取电，即利用电流互感器从高压输电线进行感应取电。

由于电流互感器一次侧电流变化很大，从数安培到数千安培变化，因此，在应用电流互感器实现电源时，需要考虑到线路的过电流、短路电流等非正常因素，还必须保证电流互感器二次侧电流稳定可靠。

考虑到，电流互感器具有如下的特性：二次侧电流产生磁通会抵消一次侧电流产生的磁通，即产生去励作用。

当一次侧电流一定、而二次侧电流增大时，其去励作用加强，使一次侧电流励磁磁通减小，二次侧感应电动势减小，二次线圈端电压降低。

极端地，假如用理想的电流互感器，若互感器二次侧短路，那么电流互感器的接入与否对一次侧不产生影响（类似于理想变压器二次端开路），基于此，用电流互感器做电源宜用并联分流式稳压电路。

例如：专利号为“02224999.0”、名称为“从高压线上获取能量的低压电源”的中国专利即是基于上述原因，应用线性分流电路实现，但是当电流互感器一次侧电流很大时，二次侧电流相应较大，需功率管分流的电流将较大，根据功率计算公式W=UI，功率管功耗将很大，不但降低了电源的效率，而且易烧毁功率管，限制了该电源的适用范围。

发明内容本发明为了解决现有利用高压输电线上电流进行感应取电实现的电源存在的应用效果不佳等问题，提供了一种用于高压输电线路上的感应取电装置。

精心整理TLPS系列输电线路取能装置TLPS系列输电线路取能装置是一种利用电磁感应原理获取电能，并实现稳定电压输出的新型电源装置。

该装置长期运行稳定可靠，技术成熟，对输电线路电流变化具有很强的适应能力，具备短路及冲击电流自我保护，可为各类输电线路在线监电。

TLPS系列输电线路取能装置的应用范围包括：安装在高压输电线路高压侧的电力设备：高压架空输电线路上的导线温度、微风振动、舞动、次档距振荡、张力、覆冰监测装置等。

高压输电线路附近难于获取电源的电力设备：地下电力电缆线路上的各类监测装置，环网柜内的监测设备等。

性能特点：感应取能，高效可靠，无需维护开启式取能互感器，安装方便，接线简单取能模块采用金属屏蔽封装，密封性好，适应恶劣环境运行稳定，可以在线路电流变化的情况下保持稳定的输出示：取能电也与取能互感器和取能电源模块的型号有关。

输电导线的电流越大，取能装置可以输出的功率也越大。

输电线路取能装置的额定输出功率指的是在输电导线上的电流足够大时，装置能够提供的最大功率输出。

取能装置安装在工作期间会根据导线的电流大小和负载所需的功率自行调节工作模式。

输电线路取能装置的工作模式如下：1.待机模式：当输电导线上的电流非常小，甚至无法提供模块启动所需消耗的电能时，取能装置会处于待机状态，不输出功率，此时输出电压为零；2.间断工作模式：当输电线路的电流增大到一定值，抽取的电能可以支持模块启动，但不足以支持负载正常工作时，取能装置会处于间断工作状态，断续对负载输出功率，此时输出电压值为额定输出电压和零伏跳跃变化的方波。

产品常用型号如下：纹波峰峰值：≤±1%额定输出电压过流保护：不低于120%额定输出电流自动恢复开关频率：300kHz环境特性：环境温度：-25℃～+50℃存储温度：-40℃～+120℃相对湿度：≤95%大气条件：大气中无严重污秽海拔高度：≤3000m温度系数：≤±0.02%/℃1.2.3.4.在安装过程中，如果输电导线有电流，取能互感器上下两半会有一定的吸合力。

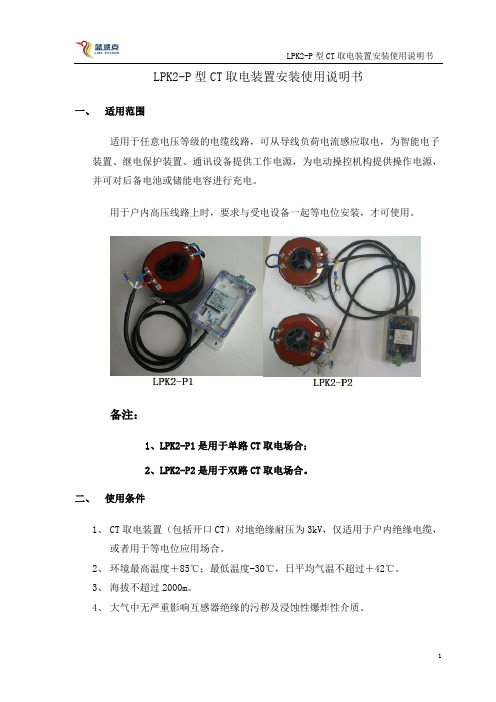

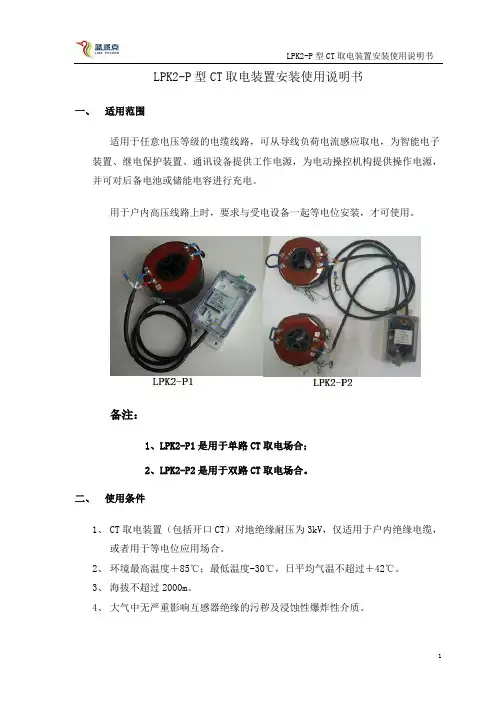

LPK2-P型CT取电装置安装使用说明书一、适用范围适用于任意电压等级的电缆线路，可从导线负荷电流感应取电，为智能电子装置、继电保护装置、通讯设备提供工作电源，为电动操控机构提供操作电源，并可对后备电池或储能电容进行充电。

用于户内高压线路上时，要求与受电设备一起等电位安装，才可使用。

备注：1、LPK2-P1是用于单路CT取电场合；2、LPK2-P2是用于双路CT取电场合。

二、使用条件1、CT取电装置（包括开口CT）对地绝缘耐压为3kV，仅适用于户内绝缘电缆，或者用于等电位应用场合。

2、环境最高温度＋85℃；最低温度-30℃，日平均气温不超过＋42℃。

3、海拔不超过2000m。

4、大气中无严重影响互感器绝缘的污秽及浸蚀性爆炸性介质。

三、功能特点1、采用开启（分裂）式电流互感器结构，装卸方便。

2、从小负荷电流开始取电，并保持二级稳压输出。

3、CT带开路和大电流冲击保护，同时保持稳压输出。

4、CT输入带防雷保护,电源输出端带过流保护。

5、绝缘外壳，环氧灌封，防爆阻燃，使用安全。

6、取代高压PT，经济实用。

四、技术参数1、电压等级：不限2、系统频率：50Hz或60Hz3、最大负荷电流：600A或2500A，长期。

当线路电流大于600A或2500A时，也能取电，同时启动过流保护。

4、最大短路电流：40kA/4S5、开口CT参数：额定40VA，可选100A:1A、500A:1A和2500A:1A变比。

对于平均负荷电流大于小于100A的线路，选用100A:1A的CT；对于平均负荷电流大于100A的线路，选用500A:1A的CT；对于平均负荷电流大于600A的线路，选用2500A:1A的CT。

6、CT取电电压：24Vdc（标配），3～28Vdc可调（出厂前设置）；输出电压越低，输出功率越小。

7、CT取电功率：0.3～20W，由CT变比K、负荷电流I（A）和稳压输出U（V）决定，最大输出功率P（W）为I/K*U（W）。

高压感应取电装置技术说明-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII高压感应取电装置技术说明高压感应取电装置需求分析：随着国民经济的高速发展，各行各业对电力的需求越来越大，对电能质量（稳定性、不间断性等）的要求也越来越高，从而高压输电线路的安全性与稳定性显得尤为重要，因此非常需要在高压输电线路上实现在线实时监控，以保证高压输电线路的正常安全稳定运行，这也是目前智能电网发展的迫切要求。

随着技术的发展，工作在高压输电线路上的电气设备越来越多，如电力线路在线检测装置、线路设备防盗装置、巡线机器人、带电作业机器人、高压线路污秽在线监测等，由于大多的输电线路地处偏远，难以按常规办法解决电源供给问题，因而这些设备的供电一般采用太阳能供电。

太阳能供电由于受能量转换率、气候环境及成本等因素限制，无法充分满足设备对供能在全天候方面和长期稳定性方面的要求，不得不加入蓄电池以存储电能。

但由于蓄电池本身的寿命问题（一般2到3年）使得设备的维护成本大大增加，导致高压输电线路上难以普及性实现在线实时监控功能。

高压线路感应取电装置由于在取能方式和设计理念上的独到之处，使其具有适应各种恶劣天气、全天候稳定可靠供电、长期免维护运行等特点，从而克服了太阳能供电的不足之处，成为解决线上设备供能难题的绝佳选择。

产品简介高压感应取电装置是一种利用高压输电线路周围感应的电磁能量获取电能的新型感应取电装置。

本装置将输电导线周围的电磁能量转化为电能，为安装在附近的电气设备提供稳定的电源。

能保证负载设备的长期稳定供电，适合作为高压输电导线上在线检测、监控、巡检、防盗等电气设备的电源供给装置。

性能特点全封闭式外壳，防水防潮，能适应户外各种恶劣天气，可实现全天候供电；内部电路模块化设计，并有完善的保护电路，运行稳定可靠，抗干扰能力强；可配备大容量锂电池组，即使高压输电导线停电，也能保证较长时间的不间断供电；适用于10kV、35kV、110kV、220kV、500kV等任意电压等级；输出功率大，电压稳定；安装方便，接线简单。

用于高压输电线路上的感应取电装置技术领域本发明涉及电工技术领域，具体是一种用于高压输电线路上的感应取电装置，为设置于高压输电线路上的监控、监测等设备提供低压供电电源。

背景技术高压输电线路上常需要安装一些用于监控、监测线路状况的辅助设备，这些设备需要用到较低电压的稳压电源，如用到5V、6V、12V等电压，尽管这些设备耗电量不一定大，但是电源提供却很不方便。

目前，高压输电线路上辅助设备所需电源一般有如下解决办法：1、采用太阳能电池板，但太阳能电池板在长期工作一段时间后，就需要维护或更换，这在重要的输电线路上就需要停电，所以此种方法不可靠；2、通过光纤进行激光供电，存在供电量小的缺点，且由于激光发射器、光纤、光电转换器易老化，极易影响供电质量；3、利用高压输电线的电流进行感应取电，即利用电流互感器从高压输电线进行感应取电。

由于电流互感器一次侧电流变化很大，从数安培到数千安培变化，因此，在应用电流互感器实现电源时，需要考虑到线路的过电流、短路电流等非正常因素，还必须保证电流互感器二次侧电流稳定可靠。

考虑到，电流互感器具有如下的特性：二次侧电流产生磁通会抵消一次侧电流产生的磁通，即产生去励作用。

当一次侧电流一定、而二次侧电流增大时，其去励作用加强，使一次侧电流励磁磁通减小，二次侧感应电动势减小，二次线圈端电压降低。

极端地，假如用理想的电流互感器，若互感器二次侧短路，那么电流互感器的接入与否对一次侧不产生影响（类似于理想变压器二次端开路），基于此，用电流互感器做电源宜用并联分流式稳压电路。

例如：专利号为“02224999.0”、名称为“从高压线上获取能量的低压电源”的中国专利即是基于上述原因，应用线性分流电路实现，但是当电流互感器一次侧电流很大时，二次侧电流相应较大，需功率管分流的电流将较大，根据功率计算公式W=UI，功率管功耗将很大，不但降低了电源的效率，而且易烧毁功率管，限制了该电源的适用范围。

发明内容本发明为了解决现有利用高压输电线上电流进行感应取电实现的电源存在的应用效果不佳等问题，提供了一种用于高压输电线路上的感应取电装置。
