MRI成像

核磁共振工作原理和成像过程核磁共振（Nuclear Magnetic Resonance，NMR）是一种基于原子核的物理现象，用于研究物质的结构和性质。

核磁共振成像（Magnetic Resonance Imaging，MRI）则是利用核磁共振原理进行医学影像学上的成像技术。

下面将详细介绍核磁共振的工作原理和成像过程。

核磁共振是基于原子核磁矩与外部磁场的相互作用来实现的。

原子核具有自旋，相当于一个微小的磁偶极子，具有磁矩。

当外部磁场作用于物质中的原子核时，原子核的自旋会在磁场的作用下发生预cession（进动），类似于陀螺仪的运动。

核磁共振成像的过程主要包括磁场生成、激射、信号接收和图像重建等步骤。

首先是磁场生成。

核磁共振成像需要一个强大且稳定的磁场，通常使用超导磁体来产生强磁场。

这个磁场可以使原子核自旋的能级发生分裂，以便进行后续的操作。

接着是激射过程。

在磁场的作用下，原子核的能级发生分裂，会有一部分原子核处于较高能级。

通过向物体中注入一定的能量（通常是无线电波能量），可以使这些原子核从高能级跃迁到低能级，产生共振现象。

然后是信号接收。

当原子核跃迁到低能级时，会释放出一定的能量，这部分能量会以无线电信号的形式被接收到。

接收到的信号包含了物质的信息，如原子核的类型、数量和分布等。

最后是图像重建。

通过对接收到的信号进行处理和分析，可以得到物体内部的信息，并将其转化为图像。

这个过程涉及到信号处理、空间编码和成像算法等多个步骤，最终可以得到高分辨率的图像，用于医学诊断和研究等领域。

核磁共振成像具有非侵入性、无辐射、无副作用等优势，已经成为医学影像学中广泛应用的一种技术。

它可以清晰地显示人体内部的软组织结构，对于检测肿瘤、脑部疾病、骨骼疾病等具有重要的临床价值。

核磁共振工作原理是基于原子核的自旋与外部磁场的相互作用，通过磁场生成、激射、信号接收和图像重建等步骤，实现对物质结构和性质的研究。

核磁共振成像则是利用核磁共振原理进行医学影像学上的成像技术，具有重要的临床应用价值。

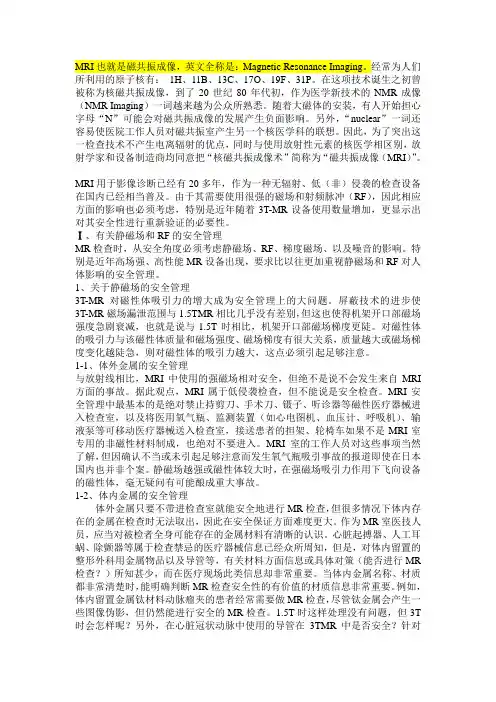

MRI也就是磁共振成像，英文全称是：Magnetic Resonance Imaging。

经常为人们所利用的原子核有：1H、11B、13C、17O、19F、31P。

在这项技术诞生之初曾被称为核磁共振成像，到了20世纪80年代初，作为医学新技术的NMR成像（NMR Imaging）一词越来越为公众所熟悉。

随着大磁体的安装，有人开始担心字母“N”可能会对磁共振成像的发展产生负面影响。

另外，“nuclear”一词还容易使医院工作人员对磁共振室产生另一个核医学科的联想。

因此，为了突出这一检查技术不产生电离辐射的优点，同时与使用放射性元素的核医学相区别，放射学家和设备制造商均同意把“核磁共振成像术”简称为“磁共振成像（MRI）”。

MRI用于影像诊断已经有20多年，作为一种无辐射、低（非）侵袭的检查设备在国内已经相当普及。

由于其需要使用很强的磁场和射频脉冲（RF），因此相应方面的影响也必须考虑，特别是近年随着3T-MR设备使用数量增加，更显示出对其安全性进行重新验证的必要性。

Ⅰ、有关静磁场和RF的安全管理MR检查时，从安全角度必须考虑静磁场、RF、梯度磁场、以及噪音的影响。

特别是近年高场强、高性能MR设备出现，要求比以往更加重视静磁场和RF对人体影响的安全管理。

1、关于静磁场的安全管理3T-MR对磁性体吸引力的增大成为安全管理上的大问题。

屏蔽技术的进步使3T-MR磁场漏泄范围与1.5TMR相比几乎没有差别，但这也使得机架开口部磁场强度急剧衰减，也就是说与1.5T时相比，机架开口部磁场梯度更陡。

对磁性体的吸引力与该磁性体质量和磁场强度、磁场梯度有很大关系，质量越大或磁场梯度变化越陡急，则对磁性体的吸引力越大，这点必须引起足够注意。

1-1、体外金属的安全管理与放射线相比，MRI中使用的强磁场相对安全，但绝不是说不会发生来自MRI 方面的事故。

据此观点，MRI属于低侵袭检查，但不能说是安全检查。

MRI安全管理中最基本的是绝对禁止持剪刀、手术刀、镊子、听诊器等磁性医疗器械进入检查室，以及将医用氧气瓶、监测装置（如心电图机、血压计、呼吸机）、输液泵等可移动医疗器械送入检查室，接送患者的担架、轮椅车如果不是MRI室专用的非磁性材料制成，也绝对不要进入。

磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象获取人体内部组织结构和功能信息的医学成像技术。

它通过利用强磁场、射频脉冲以及梯度线圈的作用，产生影响生物体内原子核的局部磁场，并探测其信号来生成图像。

下面将详细介绍磁共振成像的原理。

一、原子核的核磁共振现象核磁共振现象是指当原子核处于强磁场中时，其核自旋会与外界磁场发生共振，进而产生一种特殊的电磁辐射现象。

核磁共振现象的产生基于原子核自旋角动量与外部磁场相互作用的量子力学效应。

在强磁场中，原子核自旋的辐射频率与外部磁场强度成正比。

当外部射频脉冲的频率与原子核自旋的共振频率相同时，原子核将吸收能量并处于激发态，随后通过释放能量回到基态。

这种吸收和释放能量的过程被称为共振现象，也是磁共振成像的基础。

二、强磁场的建立磁共振成像使用强磁场来激发和探测被成像物体内部原子核的信号。

强磁场的建立是磁共振成像的第一步。

在MRI设备中，使用超导磁体来产生一个稳定而均匀的强静态磁场。

超导磁体内部通入液氦使其冷却到超导状态，从而消除了电阻，使得磁场可以持续很长时间。

这样的超导磁体可以产生高达1.5特斯拉至3特斯拉的强磁场。

稳定的强磁场将所有原子核的自旋定向在同一个方向，并使其具有较大的自旋角动量，为之后的成像提供了条件。

三、射频脉冲的应用在磁共振成像中，射频脉冲用于激发原子核自旋，以实现信号的产生和增强。

使用射频线圈产生与特定谐振频率相匹配的射频脉冲，将其传输到成像区域。

当脉冲的频率与原子核自旋的共振频率相同时，能量被吸收，原子核进入激发态。

此时，通过改变射频脉冲的参数，比如脉冲强度和脉冲宽度，可以控制原子核的激发程度。

四、梯度线圈的作用梯度线圈在磁共振成像中起到了定位和空间编码的作用。

梯度线圈是位于主磁场中的一组线圈，产生额外的磁场，其方向和强度可以根据需要进行调节。

梯度线圈通过在不同时间点产生不同强度的磁场，使得成像区域内的原子核处于不同的共振频率状态。

mri磁共振成像原理
MRI成像是利用核磁共振现象的原理，通过对人体组织内的
水分子进行扫描和观察，得到高清晰度的图像。

具体原理如下：
1. 磁性原子核存在自旋，即核具有旋转的特性。

2. 在外加磁场的作用下，核会以不同的方式排列。

正常情况下，核自旋会沿着磁场方向对齐。

3. 在MRI中，通过在病人身上施加一个强大的磁场，使得人
体内的大部分水分子的核自旋方向与磁场方向一致。

4. 随后，施加一系列的辅助磁场，这些磁场的方向会短暂扰乱水分子自旋的排列。

5. 辅助磁场停止后，水分子的自旋会重新按照其能量状态重新排列。

6. 在此过程中，水分子释放出的能量会被探测器捕捉并转换为电信号。

7. 根据这些电信号的不同，MRI系统可以重建出人体内不同
组织的图像。

此外，MRI还可以通过改变辅助磁场的频率和强度，来获取
不同组织的信号。

这样就可以得到不同的对比度，进一步分辨不同组织的结构和功能。

MRI功能成像的原理及临床应用1. MRI的原理MRI，即磁共振成像（Magnetic Resonance Imaging），是一种利用原子核系统中的核磁共振现象进行成像的医学技术。

下面将介绍MRI成像的原理。

1.1. 核磁共振现象核磁共振是指在外加磁场和射频场的作用下，原子核系统中的核自旋状态发生改变的现象。

原子核具有自旋，通过施加强磁场和射频脉冲，使核自旋偏转，当停止射频脉冲后，核自旋会恢复到平衡状态，释放产生的能量。

1.2. 成像原理 MRI成像是通过探测核磁共振信号来获得图像。

具体步骤如下：1. 施加静态磁场：MRI装置会产生一个强大的静态磁场，使得人体内的原子核自旋定向在静态磁场方向上。

2. 施加射频场：MRI装置会产生射频场，使得原子核自旋发生能级转跃。

3. 探测信号：原子核自旋的变化会引起电磁信号的变化，这些信号会被接收线圈捕捉。

4. 图像重建：通过复杂的数学算法，将接收到的信号转化为图像。

2. MRI的临床应用MRI在医学领域有广泛的临床应用，以下是一些常见的应用领域。

2.1. 脑部成像 MRI可以提供很好的脑部解剖信息，对于检测脑部结构的异常情况非常有帮助。

例如，在早期诊断脑卒中、颅内肿瘤、多发性硬化症等疾病方面有很高的准确性。

2.2. 骨骼成像MRI在骨骼成像方面也有广泛应用。

例如，对于关节软组织损伤，MRI可以准确检测软组织损伤的程度和位置，对于筋膜炎、滑膜囊肿、韧带撕裂等疾病的诊断有很大的帮助。

2.3. 肝脏成像 MRI在肝脏成像方面也有重要的应用。

通过MRI可以对肝脏的大小、形状、结构进行全面的观察，对于肝脏病变的检测和定位有很高的准确性。

例如，对于肝癌的早期诊断和定位，MRI是一种常用的检查方法。

2.4. 心脏成像 MRI在心脏成像方面可以提供高分辨率的图像，能够观察心脏的大小、形状、功能和血流情况。

对于心脏肌肉病变、心功能异常、心脏瓣膜病变等疾病的诊断和评估非常有帮助。

简述MRI成像原理
MRI全称为磁共振成像，是一种医学影像学的技术。

其原理基于核磁共振现象，利用强磁场和无线电波对人体进行扫描，产生高清晰度三维图像。

具体实现过程包括以下几个步骤：
1. 构建磁场：在MRI扫描过程中，需要产生非常强的磁场。

通常使用超导磁体，其内部绕有电流，可以产生非常强的磁场。

2. 激发磁共振：在强磁场中，人体内的原子核会对磁场进行反应。

使用无线电波来激发原子核的磁共振，使其发生共振吸收和发射。

3. 接收信号：激发原子核后，其会发出无线电信号。

使用接收线圈来捕获这些信号。

4. 信号处理：通过数学算法对接收到的信号进行处理，可以得到一幅高清晰度的三维图像。

MRI成像原理的优势在于它不会对人体造成辐射，适用于对柔软组织的成像，如脑部、胸部、骨骼等。

同时，MRI成像原理也被广泛应用于医学诊断、科学研究和生物医学工程领域。

- 1 -。

核磁共振成像原理
核磁共振成像（MRI）是一种利用原子核自旋的性质来获得人体或物体内部详细的图像的非侵入式影像技术。

在核磁共振成像中，利用强磁场和射频脉冲来激发体内的原子核自旋，然后通过检测产生的信号来重建图像。

核磁共振成像的基本原理是基于核磁共振效应。

原子核具有自旋，当处于外加磁场中时，原子核自旋会分为两种方向，即顺磁性和抗磁性。

在强磁场中，顺磁性核自旋的能级会比抗磁性核自旋的能级高，这样就形成了一个能级差。

当外加射频脉冲通过共振频率作用于这些原子核时，可以使原子核发生能级跃迁，从而产生电磁信号。

在核磁共振成像中，首先需要建立一个强静态磁场，通常使用超导磁体来产生极强的磁场。

然后，通过射频线圈向所需成像区域的局部产生一个变化的磁场，这样就能够激发信号。

同时，可以通过调节射频线圈的参数来选择性地激发特定区域的原子核。

接下来，利用梯度线圈产生磁场梯度，使得信号具有空间分辨能力。

通过在X、Y和Z方向上产生不同的梯度磁场，可以对不同的空间位置进行编码，从而实现三维图像的重建。

在实际图像重建中，通过检测并测量激发信号的频率和幅度，可以获取有关原子核自旋状态的信息。

然后，利用数学算法和图像重建技术，可以将这些信号转化为二维或三维的图像。

这些图像可以显示出人体或物体内部不同组织的特征，如器官、
血管、肌肉等。

核磁共振成像具有清晰、无创和非放射性的优点，因此在医学领域得到广泛应用，用于诊断和监测各种疾病。

同时，核磁共振成像也被用于科学研究和工业应用中，如材料分析和地质探测等。
