PLC在电镀生产线控制系统中的应用设计引言电镀生产线是广泛应用于各种电子产品生产过程中的重要工艺环节之一。
电镀生产线通过将金属物体浸入带有金属离子的电镀液中进行电解沉积,从而实现在物体表面镀上一层金属薄膜。
为了确保电镀生产线的稳定和高效运行,PLC(可编程逻辑控制器)在控制系统中发挥了重要作用。
本文将介绍PLC在电镀生产线控制系统中的应用设计。
电镀生产线的工作流程在深入探讨PLC在电镀生产线控制系统中的应用设计之前,首先需要了解电镀生产线的工作流程。
通常情况下,电镀生产线的工作流程包括以下几个主要步骤:1.预处理:在电镀之前,需要对金属物体进行表面处理,以确保表面平整和清洁。
2.电镀:将经过预处理的金属物体浸入电镀液中,并通过电解沉积的方式,在物体表面形成金属薄膜。
3.清洗:在电镀完成后,需要对金属物体进行清洗以去除残留的电镀液和杂质。
4.干燥:清洗完毕后,将金属物体进行干燥,以确保表面不受潮湿影响。
PLC在电镀生产线中的应用设计PLC在电镀生产线控制系统中的设计主要包括输入/输出模块的选择、控制程序的编写和参数设置等方面。
输入/输出模块的选择在电镀生产线控制系统中,输入/输出模块用于将外部信号输入到PLC中,并将PLC的输出信号传输到外部设备中。
在选择输入/输出模块时,需要考虑以下几个因素:•输入/输出点数:根据生产线的规模和要控制的设备数量,选择相应点数的输入/输出模块。
•信号类型:根据实际情况选择电压信号、电流信号或数字信号等输入/输出模块。
•通信接口:选择支持与其他设备进行通信的输入/输出模块。
控制程序的编写在编写控制程序时,需要考虑以下几个关键的方面:•运行模式选择:根据电镀生产线的实际需求,选择手动模式或自动模式进行控制。
•控制算法设计:采用适当的控制算法,例如PID控制算法,以保持电镀过程中的稳定性和精确性。
•故障检测和报警:编写故障检测和报警程序,及时发现和处理系统中的异常情况。
PLC控制电镀生产线控制要求
一、任务和要求
1.总体控制要求:电镀生产线采用专用行车架,行车架上装有可升降的吊钩,行车和吊钩各有一台电动机拖动,行车进退和吊钩升降由限位开关控制,限定为良槽位,依次完成电镀、清洗过程。
2.工作循环为:启动后,吊钩由下向上移动,遇到上限位后,行车从左向右移动,到2号限位开关后(中间遇到1号限位开关不响应)停止,吊钩下降,碰到下限位开关后停止,工件放入镀槽,电镀10秒后,吊钩上升,遇到上限位开关,停5秒,接着左行,到1号限位开关时,吊钩下降,遇到下限位后停止,放入清水槽清洗10秒,吊钩上升,遇到上限位后停5秒,行车接着左行,左行1秒下降,合上原点开关,到达原点。
中间过程由发光二极管点亮指示,限位开关由钮子开关模拟,需手动。
3.合上自动开关,则系统开始自动运行。
4.启动前,左限位开关拨到上面,行车处于原点位置
二、面板图
三、端口分配及接线图1.
2.PLC外部接线图。
┊题目3:电镀流水线控制系统的PLC设计┊--------------------------------------------------------------------------------一、电镀流水线概述本选题是为了电镀车间提高工效、促进生产自动化以及减轻劳动强度而设计的一种专用半自动起吊设备,采用远距离控制。
起吊物品为待进行电镀或进行表面处理的各种产品零件。
电镀生产过程是由人工将待加工零件装入吊篮(或挂钩上),在发出信号后,起吊设备便提升并逐段前进,按工艺要求,在需要停留的槽位上停止,并自动下降,下降到位并且停留一段时间(电镀)后,自动提升。
如此完成电镀工艺规定的每一道工序后,返回起吊位置,卸下加工好的零件,为下一次加工做好准备。
电镀系统结构示意图如图1所示。
电镀工艺流程图如图2所示。
先将待镀工件放人槽内2min,然后提起悬停30s,随后放人第一电镀液回收槽内浸32s,提起悬停16s,再放人第二电镀液回收槽内浸32s,提起悬停16s,如此循环直到加工过程结束。
整个过程为:从原始位置开始,行车7停在挂件架5前,挂件架放在固定支架上,由操作人员将待镀工件挂在挂具上,吊钩6勾住挂件架然后启动系统工作(见图)。
二、设计任务和要求该PLC系统控制过程要求如下:1.电镀流水线顺序控制系统的动力配置两台电动机。
行车架前的后移动由行车电动机M1 控制,其功率为4kW;提升电动机M2控制吊钩上升与下放,其功率为2.5 kW。
吊钩上升,提起待镀工件,其上升高度由行程开关控制。
2.行车架携待镀工件向前运动至槽上方,由行程开关控制其停止向前运动(制动)。
3.吊钩下放到一定位置,制动停车,待镀工件浸入槽内2min。
4.吊钩提升待镀工件到位后停止(制动),在镀槽上方停30s。
5.行车架携-----------------------------------------------------------------------------------------------------------------------------------工件运动至第一电镀液回收槽上方,由限位开关控制停止(制动)。
基于PLC的电镀生产线监控系统设计引言电镀生产线是一种重要的工业生产方式,用于给金属制品表面涂上一层金属薄膜以提高其耐腐蚀性和美观度。
然而,传统的电镀生产线存在许多问题,如生产效率低下、品质控制困难等。
为了解决这些问题,本文提出了一种基于PLC的电镀生产线监控系统设计,旨在提高生产线的效率和品质,减少生产中的故障和损失。
设计原理电镀生产线监控系统的设计基于PLC(可编程逻辑控制器)技术。
PLC是一种用于控制工业过程的计算机控制系统,具有高可靠性、可编程性和灵活性等优点。
该系统主要由PLC控制器、传感器、执行器和人机界面组成。
PLC控制器是系统的核心,通过接收传感器采集的数据以及用户的指令来控制整个生产过程。
在该设计中,PLC控制器主要负责监控生产线的温度、电流和液位等参数,并根据预设的工艺要求进行调节和控制。
传感器负责采集这些参数的实时数据,并将其传输给PLC控制器。
执行器则根据PLC控制器的指令来控制阀门、泵等设备,以实现对生产过程的调节。
人机界面是用户与系统的交互界面,用于显示生产过程的实时状态、报警信息和历史数据等。
用户通过人机界面可以监控整个生产线的运行情况,并进行远程控制和调整。
人机界面通常采用触摸屏或电脑等设备,方便用户进行操作和管理。
系统功能基于PLC的电镀生产线监控系统具有以下功能:实时监测系统可以实时监测电镀生产线各个环节的温度、电流和液位等参数。
传感器将采集到的数据传输给PLC控制器,经过处理后显示在人机界面上。
用户可以随时了解生产线的运行状态,及时发现异常情况。
工艺控制系统根据预设的工艺要求,通过PLC控制器对电镀生产线进行自动调节和控制。
例如,当温度超过设定值时,PLC控制器会自动调整加热设备的功率,以保持温度在合适的范围内。
这样可以提高生产线的稳定性和品质。
报警提示系统可以根据设定的报警条件,对生产线的异常情况进行实时监测和报警。
当发生温度过高、电流异常或液位过低等情况时,系统会发出声音和闪烁提示,提醒用户及时采取措施,防止事故和损失的发生。
电镀车间专用行车PLC控制系统设计1.1 电镀生产线简介随着我国国民经济的迅速发展,电镀与精饰的新技术,新工艺不断涌现。
电镀生产线实现的是一个复杂的工艺生产过程,需要控制电镀时间,电镀电流,电压,溶液浓度,温度,相关的周边设备控制及生产过程自动化。
电动行车是现代化工厂中用于物料输送的重要设备,传统的控制方式下,大都采用人工操纵的半自动控制方式。
在许多场合,为了提高工作效率、促进生产自动化和减轻劳动效率,往往需要实现电动行车的自动化控制。
实现自动化控制,可以使行车能够按照预定顺序和控制要求,自动完成一系列的工作。
1.2电镀车间行车专用PLC控制系统设计内容1.2.1设备基本情况该电镀自动线是某厂电镀车间为提高工效、促进生产自动化和减轻劳动强度而提出制造的一台专用半自动起吊设备。
采用远距离控制,起吊重量在500千克以下,起吊物品是待进行电镀及表面处理的各种产品零件。
其结构及工艺流程如图1所示。
图1 电镀自动线示意图电镀自动线机械结构与普通小型行车结构类似,由小车、大车和吊物提升机构组成。
工作时,除具有自动控制的大车移动(前/后)与小车(提升吊物用)上/下运动外,还有调整吊篮位置的小车左右运动。
其工作过程为:在电镀自动线的一侧,工人将待加工零件装入吊篮,并发出信号,提升机构便提升并自动逐段前进,按工艺要求在需要停留的槽位停止,并自动下降,停留一定时间后自动提升,如此完成电镀工艺规定的每一道工序,直至自动线的末端自动返回原位,卸下处理好的零件,重新发出信号进入下一加工循环。
对于不同零件,其镀层要求和工艺过程是不相同的,则自动线上镀槽的数量也不相同,该控制系统能对不同工艺过程(如镀锌、镀铬、镀镍镉)有程序预选和修改能力。
该自动线有5个电镀槽,各槽停留时间由用户根据工艺要求进行整定。
1.2.2 拖动系统专用行车的小车、大车和升降运动均采用三相交流异步电动机(Y802-4,0.75kW、2A、1390r/min、380V)分别拖动,并采用一级机械减速。
电镀自动生产线P L C 控制课程设计标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]《电气与PLC控制系统设计》指导及任务书设计课题:电镀自动生产线PLC控制设计专业建筑电气与智能化学生姓名班级学号指导教师设计地点起至时间发放日期电气工程学院目录第一章概述1.1 电镀工艺的发展1.2 PLC- FX2N第二章电镀生产线总体设计说明2.1 电镀自动生产线示意图2.2 电镀自动生产线控制要求第三章控制系统设计说明3.1主电路设计说明3.2 PLC输入输出接线图设计说明3.3 控制面板元件布置图的设计 3.4 梯形图设计说明3.5 操作控制设计说明3.6 主要电器元件选择说明3.7 元器件目录表第四章设计小节概述1.1 电镀工艺的发展电镀生产作为一种传统产业自开始以来,几十年间有了极大的发展,从早期的纯手工作坊生产发展到今天的半自动甚至全自动生产,电镀工业的进步巨大的,电镀产品的种类和电镀工艺的复杂程度也是发生了极大的变化,大道汽车、飞机,小到生活用品金银首饰,各式各样的赣南工业产品都离不开电镀技术,电镀技术已发展形成一个重要的工程领域一个表面工程。
近年来随着生产的发展和不同产品工艺的特殊要求,电镀生产的生产过程在有些淋雨显得相当复杂,有许多条流水线构成一套完整的生产线,这就要各流水线之前能实现互联,因而PLC技术开始引入电镀。
质量优秀的电镀产品不光需要好的电镀工艺和镀液添加剂,还需要保证电镀产品按照电镀工艺流程运行以及电镀时间,这些都是决定电镀产品质量的重要因素。
因此PLC的引入尤为重要。
1.2 PLC- FX2N三菱FXPLC是小形化,高速度,高性能和所有方面都是相当FX系列中最高档次的超小程序装置,除输入出16~25点的独立用途外,还可以适用于多个基本组件间的连接,模拟控制,定位控制等特殊用途,是一套可以满足多样化广泛需要的PLC。
特点 -系统配置即固定又灵活;-编程简单;备有可,丰富的品种;令人放心的高性能;高速运算;使用于多种特殊用途;外部机器通讯简单化;共同的外部设备。

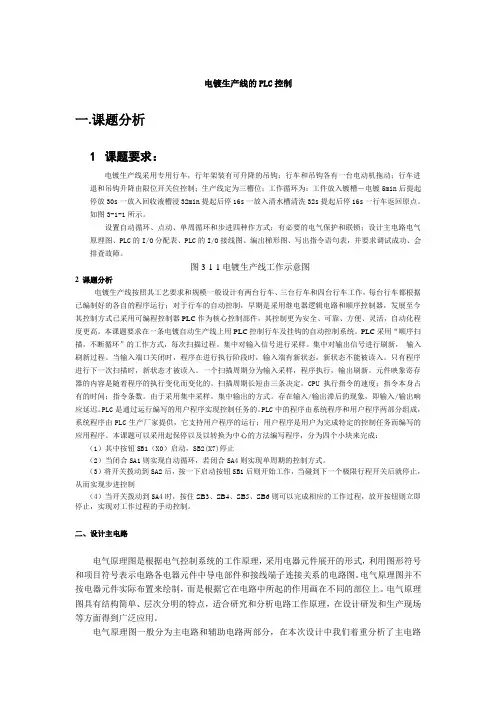

电镀生产线的PLC控制一.课题分析1课题要求:电镀生产线采用专用行车,行年架装有可升降的吊钩;行车和吊钩各有一台电动机拖动;行车进退和吊钩升降由限位开关位控制;生产线定为三槽位;工作循环为:工件放入镀槽-电镀5min后提起停放30s一放入回收液槽浸32min提起后停16s一放入清水槽清洗32s提起后停16s一行车返回原点。
如图3-1-1所示。
设置自动循环、点动、单周循环和步进四种作方式;有必要的电气保护和联锁;设计主电路电气原理图、PLC的I/O分配表、PLC的I/O接线图、编出梯形图、写出指令语句表,并要求调试成功、会排查故障。
图3-1-1电镀生产线工作示意图2 课题分析电镀生产线按照其工艺要求和规模一般设计有两台行车、三台行车和四台行车工作,每台行车都根据已编制好的各自的程序运行;对于行车的自动控制,早期是采用继电器逻辑电路和顺序控制器,发展至今其控制方式已采用可编程控制器PLC作为核心控制部件,其控制更为安全、可靠、方便、灵活,自动化程度更高。
本课题要求在一条电镀自动生产线上用PLC控制行车及挂钩的自动控制系统。
PLC采用“顺序扫描,不断循环”的工作方式,每次扫描过程。
集中对输入信号进行采样。
集中对输出信号进行刷新,输入刷新过程。
当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
只有程序进行下一次扫描时,新状态才被读入。
一个扫描周期分为输入采样,程序执行,输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期长短由三条决定。
CPU执行指令的速度;指令本身占有的时间;指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象,即输入/输出响应延迟。
PLC是通过运行编写的用户程序实现控制任务的。
PLC中的程序由系统程序和用户程序两部分组成,系统程序由PLC生产厂家提供,它支持用户程序的运行;用户程序是用户为完成特定的控制任务而编写的应用程序。
本课题可以采用起保停以及以转换为中心的方法编写程序,分为四个小块来完成:(1)其中按钮SB1(X0)启动,SB2(X7)停止(2)当闭合SA1则实现自动循环,若闭合SA4则实现单周期的控制方式。

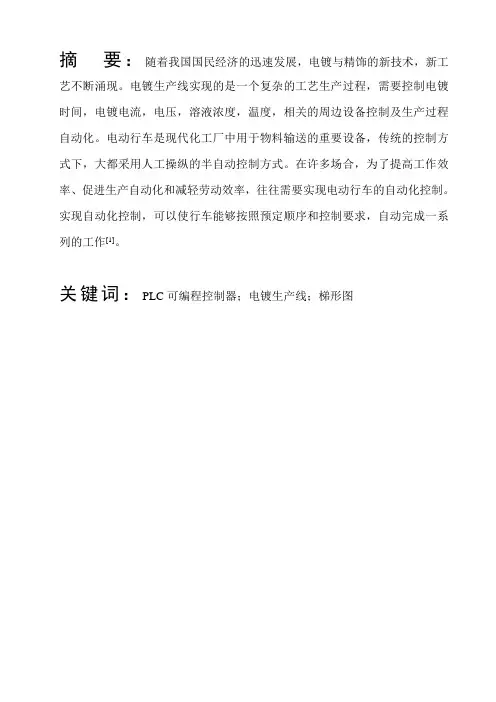

摘要:随着我国国民经济的迅速发展,电镀与精饰的新技术,新工艺不断涌现。
电镀生产线实现的是一个复杂的工艺生产过程,需要控制电镀时间,电镀电流,电压,溶液浓度,温度,相关的周边设备控制及生产过程自动化。
电动行车是现代化工厂中用于物料输送的重要设备,传统的控制方式下,大都采用人工操纵的半自动控制方式。
在许多场合,为了提高工作效率、促进生产自动化和减轻劳动效率,往往需要实现电动行车的自动化控制。
实现自动化控制,可以使行车能够按照预定顺序和控制要求,自动完成一系列的工作[1]。
关键词:PLC可编程控制器;电镀生产线;梯形图目录1 绪论 (1)1.1电镀生产线现状介绍 (1)1.1.1电镀生产线存在的问题 (1)1.1.2电镀行业的规模 (1)1.1.3电镀生产产生的污染物 (2)1.2 PLC的介绍 (2)1.2.1 PLC产生和定义 (2)1.2.2 PLC的基本组成 (3)1.2.3 PLC的基本工作原理 (3)2电镀车间行车概述 (4)2.1电镀行车的基本组成结构 (4)2.2电镀行车的加工工艺要求 (4)2.3电镀行车的工作过程 (4)2.4电镀行车的运行流程框图 (5)3电镀行车控制系统的设计 (5)3.1系统保护的设计 (6)3.2工作方式的设计 (6)3.3信号显示及报警的设计 (6)3.4行车准确定位的设计 (7)3.5行车控制流程的设计 (7)3.5.1行车自动控制 (7)3.5.2行车手动控制 (9)3.6电镀行车控制系统主电路设计 (10)4控制系统软件设计 (12)4.1PLC选型 (12)4.2I/O地址对照表 (12)4.3PLC外部接线图 (13)4.4PLC梯形图 (14)4.5软件仿真 (15)结论 (20)参考文献 (21)致谢 (22)附录A 自动程序的梯形图 (23)基于PLC的电镀生产线控制系统设计1 绪论1.1电镀生产线现状介绍1.1.1电镀生产线存在的问题电镀自动线是大规模生产和增加品种的必然产物,它对改进我国电镀工业的落后的面貌起着举足轻重的作用。
电镀的工作流程:启动——吊钩上升——上限行程开关闭合——右行至1号槽上方——位置检测器S1闭合——吊钩下降进入1号槽——下限行程开关闭合——电镀延时——吊钩上升……,由3号槽内吊钩上升,然后左行至左限位,吊钩下降至原位,即原位。
按照要求,我们要实现以下工作方式:
1.手动工作方式:用四个按钮分别控制行车吊篮的上升、下降、左行和右行。
2.连续工作方式:在原点按下启动按钮,电镀生产线完成一个周期的的工作后,继续下一个周期的工作;当按下停止按钮时,电镀生产线并不马上停止工作,而是完成当前周期的工作后,返回原点停止。
3.单步工作方式:从初始部开始,每按一下启动按钮,程序运行一步即停止;当再次按下启动按钮,程序有运行一步……即每按一次启动按钮,程序只运行一步。
4、单周期工作方式:在原点位置按下启动按钮,生产线按要求完成一个周期工作后,返回并停留在原点。
PLC控制系统的输入信号有17个,均为开关量。
其中单操作按钮开关2个,行程开关4个,限位开关7个,选择工作方式开关4个。
PLC控制系统的输出信
号有4个,其中2个用于驱动吊钩电机正反转接触器KM1、KM2,2个用于驱动行车电机正反转接触器KM3、KM4。
I/OPLC 外部接线
图2-3电镀生产线工作流程图
下限检
上限检处理1分
处理1分处理10分
