飞机系统知识点总结飞机是由许多复杂的系统组成的，这些系统相互配合，确保飞机的安全和性能。

本文将对飞机系统的各个方面进行总结，包括飞行控制系统、动力系统、舱内系统和通信系统等。

通过本文的阅读，读者可以对飞机系统有一个全面的了解。

一、飞行控制系统飞行控制系统是飞机的关键系统之一，它包括飞行操纵系统、飞行辅助系统和自动驾驶系统。

1. 飞行操纵系统飞行操纵系统包括操纵杆、脚蹬、副翼、升降舵和方向舵等部件。

通过这些部件，飞行员可以控制飞机的姿态、航向和俯仰。

飞机的操纵系统通常由液压系统或者电动系统驱动，确保飞机操纵的精准和灵活。

2. 飞行辅助系统飞行辅助系统是为了提高飞机的操纵性能而设计的系统。

比如说，阻尼器系统可以减小飞机的振动，减少飞机受到外部环境的影响。

此外，气动弹性补偿系统可以改善飞机的飞行品质，使得飞行更为平稳。

3. 自动驾驶系统自动驾驶系统是现代飞机的一大特色，它可以帮助飞行员更轻松地控制飞机。

自动驾驶系统可以自动调整飞机的姿态、航向和速度，减轻飞行员的负担，提高飞行的安全性。

二、动力系统动力系统是飞机的心脏，负责提供飞机的动力和推进力。

飞机的动力系统通常由发动机和推进系统组成。

1. 发动机发动机是飞机的动力来源，它可以根据不同的原理分为涡轮喷气发动机和螺旋桨发动机。

涡轮喷气发动机是现代喷气式飞机最常用的发动机，它通过燃烧燃料产生高温高压的气流，驱动涡轮产生推进力。

螺旋桨发动机则是一种传统的发动机，通过旋转螺旋桨产生推进力。

2. 推进系统推进系统包括发动机的引擎控制系统、涡轮喷气发动机的涡轮增压系统和螺旋桨发动机的传动系统。

这些系统可以有效地将发动机产生的动力传递到飞机的推进装置上，保证飞机的动力输出。

三、舱内系统舱内系统是为了提供乘客舒适和飞行员工作环境而设计的系统，它包括气压控制系统、空调系统和供氧系统等。

1. 气压控制系统在飞行高度较高的情况下，大气压会急剧下降，可能导致乘客和机组人员出现高原反应。

飞机操纵系统的组成
飞机操纵系统由主操纵系统和辅助操纵系统组成。

主操纵系统主要用于控制飞机的升降舵、副翼和方向舵，而辅助操纵系统则包括调整片、襟翼、减速板、可调安定面和机翼变后掠角操纵机构等，用于控制飞机的运动状态。

主操纵系统通过驾驶杆和脚蹬来控制飞机的升降舵、副翼和方向舵的操纵机构，以控制飞机的飞行轨迹和姿态。

中央操纵机构由驾驶杆和脚蹬组成，通过传动装置直接偏转舵面，传递操纵信号。

辅助操纵系统则包括调整片、襟翼、减速板、可调安定面和机翼变后掠角操纵机构等。

这些机构仅靠驾驶员选择相应开关、手柄位置，通过电信号接通电动机或液压作动筒来完成操作。

此外，机械操纵系统还包括驾驶员通过机械传动装置直接偏转舵面的部分。

这种系统由两部分组成：位于驾驶舱内的中央操纵机构和构成中央操纵机构和舵面之间机械联系的传动装置。

飞机操纵系统的组成因飞机类型和设计而异，但上述部分是常见于现代飞机的操纵系统的重要组成部分。

随着技术的发展，一些新型的飞机还采用了电传操纵系统和主动控制技术等更先进的技术。

基本名词：1、飞机过载：就是飞机在某飞行状态的升力与重力的比值。

4、飞机结构强度试验包括哪些内容？飞机结构强度试验包括静力试验、动力试验和飞行试验。

5、简述结构安全系数确定的基本原则。

原则是既保证结构有足够的强度，刚度又使重量最轻，目前飞机的受力结构主要使用铝合金材料，其强度极限约为比例极限的1.5倍。

6、薄壁结构：骨架加蒙皮，以骨架为基础的一种结构形式，强度、刚度大，重量轻，广泛应用在飞行器上。

7、机翼激振力：机翼扭转产生加剧弯扭振动的附加升力。

8、主操纵系统：是实施对副翼、升降舵和方向舵的操纵，供飞行员操纵飞机绕纵轴、横轴和立轴转动，改变或保持飞机的飞行状态。

10、增升装置：提高飞机起降（低速）时的升力特性的装置，主要有前缘襟翼和后缘襟翼11、操纵力感觉装置：操纵力感觉装置也叫载荷感觉器或加载机构，是为操纵杆提供定中力和模拟感力的装置。

12、座舱热载荷：维持座舱内温度恒定时，单位时间内传入或传出座舱的净热量为座舱热载荷。

13、气动除冰——气动除冰是机械式除冰的一种，气动法是给结冰翼面前缘的除冰带充以一定压力的空气，使胶带膨胀管鼓起而破碎冰层。

14、气热防冰——将加热的空气充入防冰管道，加热翼面，从而防止结冰的一种方法。

15、液体防冰——将冰点很低的液体喷洒在防冰部位，使其与过冷水滴混合后冰点低于表面温度而防止结冰16、国际防火协会将着火分为三类：A类指的是：纸、木材、纤维、橡胶及某些塑料等易燃物品。

B类指的是：——汽油、煤油、滑油、液压油、油脂油漆、溶剂等易燃液体着火着火；C类指的是：——供电与用电设备断路、漏电、超温、跳火等引发的着火；基本概念：4、飞机过载包括设计结构强度时规定的设计过载、飞行时允许的使用过载和随飞行状态变化实际过载。

5、为检查飞机结构在设计的使用条件下能否达到设计的承载能力，必须进行强度刚度试验，刚度试验包括静力试验、动力试验和飞行试验。

6、飞机载荷按其产生及作用特点可分为飞行载荷、地面载荷和座舱增压载荷。

飞机结构与系统一、引言飞机结构与系统是飞机设计与制造中至关重要的一部分。

它涵盖了飞机的设计、材料选择、结构安全性、机载系统等多个方面。

本文将介绍飞机结构与系统的基本概念、主要组成部分以及设计原则。

二、飞机结构的基本概念1.主要组成部分–机身：飞机的主体结构，通常包括机头、机尾和机翼的连接部分。

–机翼：产生升力的关键部件，通常由主翼和副翼组成。

–尾翼：控制飞机姿态的部件，通常由水平尾翼和垂直尾翼组成。

–起落架：支撑飞机在地面行驶和起降的部件。

–发动机支架：固定安装发动机的结构。

2.结构材料–金属材料：如铝合金、钛合金等，常用于飞机的结构部件。

–复合材料：如碳纤维、玻璃纤维等，具有较高的强度和轻质化特性，广泛应用于现代飞机。

–纺织品：如织物、缝合线等，用于飞机内饰和安全带等部件。

三、飞机系统的主要组成部分1.动力系统–发动机：提供飞机所需的推力，通常有涡轮喷气发动机和涡桨发动机等类型。

–燃油系统：负责存储和供应燃油。

–冷却系统：确保发动机和其他关键部件的温度控制。

2.控制系统–飞行控制系统：包括飞行操纵系统、自动驾驶系统等，用于控制飞机的姿态和操纵。

–电气控制系统：用于飞机各个系统的电力供应和控制。

–液压控制系统：用于操纵和控制飞机的液压系统。

3.气源系统–压气机：用于提供机载气源，供应给相关系统使用。

4.辅助系统–环境控制系统：负责飞机的空调、供氧等工作。

–消防系统：用于应对可能发生的火灾事故。

–导航系统：用于飞机的导航和定位。

–通信系统：用于飞机与地面的通信。

四、飞机结构与系统的设计原则1.安全性：飞机结构与系统的设计必须满足航空器运行的安全要求，保证在各种工况下的结构安全和系统可靠性。

2.结构轻量化：采用轻质材料和合理的结构设计，以降低飞机自重，提高机载有效载荷和航程。

3.系统模块化：将飞机系统划分为独立的模块，并通过标准化接口进行连接，以方便维护和升级。

4.节能环保：优化动力系统和控制系统设计，降低燃料消耗和排放。

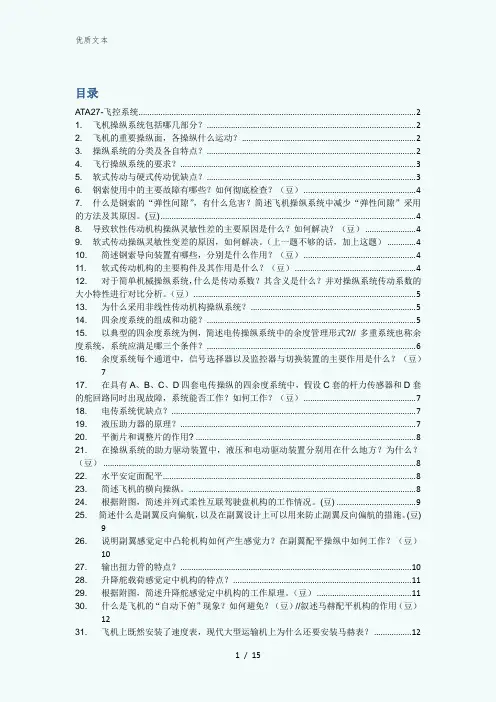

目录ATA27-飞控系统 (2)1.飞机操纵系统包括哪几部分？ (2)2.飞机的重要操纵面，各操纵什么运动？ (2)3.操纵系统的分类及各自特点？ (2)4.飞行操纵系统的要求？ (3)5.软式传动与硬式传动优缺点？ (3)6.钢索使用中的主要故障有哪些？如何彻底检查？（豆） (4)7.什么是钢索的“弹性间隙”，有什么危害？简述飞机操纵系统中减少“弹性间隙”采用的方法及其原因。

(豆) (4)8.导致软性传动机构操纵灵敏性差的主要原因是什么？如何解决？（豆） (4)9.软式传动操纵灵敏性变差的原因，如何解决。

（上一题不够的话，加上这题） (4)10.简述钢索导向装置有哪些，分别是什么作用？（豆） (4)11.软式传动机构的主要构件及其作用是什么？（豆） (4)12.对于简单机械操纵系统，什么是传动系数？其含义是什么？并对操纵系统传动系数的大小特性进行对比分析。

（豆） (5)13.为什么采用非线性传动机构操纵系统？ (5)14.四余度系统的组成和功能？ (5)15.以典型的四余度系统为例，简述电传操纵系统中的余度管理形式?// 多重系统也称余度系统，系统应满足哪三个条件？ (6)16.余度系统每个通道中，信号选择器以及监控器与切换装置的主要作用是什么？（豆）717.在具有A、B、C、D四套电传操纵的四余度系统中，假设C套的杆力传感器和D套的舵回路同时出现故障，系统能否工作？如何工作？（豆） (7)18.电传系统优缺点？ (7)19.液压助力器的原理？ (7)20.平衡片和调整片的作用? (8)21.在操纵系统的助力驱动装置中，液压和电动驱动装置分别用在什么地方？为什么？（豆） (8)22.水平安定面配平 (8)23.简述飞机的横向操纵。

(8)24.根据附图，简述并列式柔性互联驾驶盘机构的工作情况。

(豆) (9)25.简述什么是副翼反向偏航，以及在副翼设计上可以用来防止副翼反向偏航的措施。

(豆)926.说明副翼感觉定中凸轮机构如何产生感觉力？在副翼配平操纵中如何工作？（豆）1027.输出扭力管的特点？ (10)28.升降舵载荷感觉定中机构的特点？ (11)29.根据附图，简述升降舵感觉定中机构的工作原理。

飞机各个系统的组成及原理一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。
