电子行业CT 技术

  • 格式：pdf
  • 大小：1.24 MB
  • 文档页数：17

焊接分析
PCB线路分析
元器件分析
What’s new in Y.FGUI 3.7
CT行业分类
1、 PCT 平面CT 特点：可以针对较大样品，较准确的进行X-Y平面切层分析。 用途：针对复杂的双面板BGA干扰，POP内部连锡可以容易检出。在线检测必须具备的技术。 不足：Z方向数据相似度，精度很差，Z方向缺陷，如BGA空焊，裂纹检出能力差 2、立式CT 特点：在2D X-ray基础上扩展，投资成本低；针对较小的样件CT分析，检测样品尺寸建议宽度 小于100毫米；X-Y-Z方向的数据都比较精确 用途：叠层类元器件，POP器件，手机以下尺寸的PCB组装板的BGA分析。 不足：对样品尺寸，重量都有限制，应用范围限于手机尺寸以下的产品。 3、水平CT 特点：专业CT，针对不同应用专业定制，规格从元器件级到整台汽车的CT扫描，配置极丰富 用途：针对用途设计系统。可以追求CT的极致，增加倍率，提升精度，提升负载，增强功率等等 你需要的CT分析，只要不惜代价，都有机会实现。 不足：很多设备配置，世界上独一无二，故造价高昂
大理石的基座，有效去除环境震动对CT的影响
Z向扩展扫描与X-Y向扩展扫描FDD大幅扩展
What’s new in Y.FGUI 3.7
立式CT/模组式CT
2D应用为主，CT为辅，补充2D检测的不足，对小样品效果佳
What’s new in Y.FGUI 3.7
3D Micro CT
决定CT细节分辨率的关键，CT扫描的放大倍率。
| 13
Y.micro3D slices SMT –
detect fast and efficient failed structures on complex double sides boards
快速和有效的检测双面板焊接缺陷
benefit: Collision free three dimensional inspection for large pcboards 在大样品的三维断层检测，具备自动防止碰撞功能 Higher magnification and much better resolution than micro ACT inspection at large multi layer or double sided boards 与ACT相比，在超大多层板断层扫描中，获得更高的放大倍数及分辨率
此技术目前瓶颈 1、夹持样品，样品不能重；样品不能宽； 2、2D X-ray基础上扩展，机械精度不高 3、温控，环境控制的精度不高 所以，此设备在工厂产线，实验室，检测中心以2D 检测为重点，可做经济实用型的CT配置
What’s new in Y.FGUI 3.7
水平CT技术过程及瓶颈
步骤一，固定好样品 步骤二，开启X-ray，调整倍率，设置电压，功率，设置 扫描Projects张数，越大越精确，2000张左右 步骤三、对样件上下，左右扩展扫描，获取X-ray图片 步骤四，将扫描的图片传送到专业CT工作站重构计算 步骤五，对重构的立体模型进行各个方向切层分析， 放大，缩小，着色，剪切等等操作 此技术目前瓶颈 1、专业级的CT，2D的软件功能较弱； 2、设备重量大，对场地载重有要求。 3、设备专用性强，软件差异较大 4、造价高企，一般大企业研发，国家科研院所，高 端检测中心方有能力配置
What’s new in Y.FGUI 3.7
PCT技术过程及瓶颈
步骤一，放置样品，设定X-ray放大倍率，电流，电压， 扫描角度等检测参数 步骤二，开启X-ray，设置projects采集张数，16张， 32张，64张，128张，不同方向对样件拍照 步骤三，将采集的照片灰度数据输入PCT模型，计算 建立起Voxel的灰度立体模型 步骤四，对立体模型进行X-Y平面切层分析 步骤五（在线X-ray功能原理）：设置特征断面图库，将 检测的切面图像与图库数据比较，自动判断NG或OK 此技术目前瓶颈 1、轴的精度不足，X-ray是放大的影像，轴的精度若是 5微米，若在放大10倍的情况下，则CT结果精度至少50 微米。 2、各轴联动的中心对位精度并不好，这会影响到CT扫 描中心轴的偏移，放大倍率下，也严重影响CT结果的精 度 3、Z-方向只有一组数据，对精确计算Z-向的数据是严 重不足。 所以，此技术也局限于较小倍率的使用，Z向数据仅可 供参考
可以检测PCB上器件的任何位置的微小缺陷
© 2014 YXLON International GmbH
Thank you for your attention.
Technology with Passion
YXLON International GmbH a company of the COMET Group Essener Bogen 15, D-22419 Hamburg Tel. +49 40 52729 0, Fax +49 40 52729 170 yxlon@, Technology with Passion
YXLON 参考文件
电子领域CT市场概述
Tony Wang Sales Manager in the south of China Feinfocus Product manager
Technology with Passion
What’s new in Y.FGUI 3.8
1
CT的应用
结构件
小样件
Detector-tilt above the inspected object (StdT: reduced angle CT)
ቤተ መጻሕፍቲ ባይዱq°
Reference layer Object 1
Object 2
Object 3
Tube
Y.micro3D Laminograph--PCT – detect small details at any position of Semicon devices
micro3D Semicon
Detector-fix above the inspected object (StdT: Laminographie)
Detector
q°
Add-on technology for CT-systems.
可以在原有CT
设备上升级
Object 1
Tube
Limited angle Y.micro3D – detect small details at any position of PCB
局部角度CT
What’s new in Y.FGUI 3.7
汽车工业CT：
载重大，高电压，高能量，大体积，小倍率，大视野，高精度，专用途
What’s new in Y.FGUI 3.7
半导体业专业水平CT：YXLON FF20 CT Configurations and specifications配置和规格
可以检测器件的任何位置的微小缺陷
Reconstruction of projections (DR X-ray images) obtaining a incomplete set of data by rotating object on sample tray >360°. 利用载物台旋转带动样品旋转360度，获取不同角度 的信息 Precondition is the penetration capability of the inspected object from reduced angles (< 60°). 在CT扫描期间，探测器倾斜一定角度(< 60°). Used for flat componets or larger size objects to obtain higher magnification images and CT Slices 用于大尺寸样品的CT断层扫描及分析
What’s new in Y.FGUI 3.7
立式CT技术过程及瓶颈
步骤一，切换CT扫描轴，固定样品 步骤二，开启X-ray，调整倍率，设置电压，功率，设置 扫描Projects张数，越大越精确，2000张左右 步骤三，将扫描的图片传送到专业CT工作站重构计算 步骤四，对重构的立体模型进行各个方向切层分析， 放大，缩小，着色，剪切等等操作
Presentation YXLON FF20 CT | 06.05.2014
9
电子业多用途专业CT：YXLON FF35 CT Technical Information技术规格
Presentation YXLON FF35 CT | 06.05.2014
10
专业级CT的优势：
大功率水冷折射式射线管，射线管焦点稳定 铅房内恒温设计，确保探测器稳定和机构应力变形 快速整体CT预览和感兴趣区域细节扫描 高精度运动轴
What’s new in Y.FGUI 3.7
YXLON 电子工业领域CT产品
工业CT
卧式/水平CT 专业CT，2D使用有局限 样品夹持更稳定和灵活 据客户要求而定制 在可以根据某一领域应 用，开发专门的设备
Cougar SMT 2D 设备
立式/模组式工业CT
+
CT功能模块
扩展有限角度CT
平面CT，Laminograph SMT Slice
What’s new in Y.FGUI 3.8
17

合集下载

X线电子计算机断层扫描血管 成像技术

X线电子计算机断层扫描血管 成像技术

X线电子计算机断层扫描血管成像技术X线电子计算机断层扫描血管成像（CT angiography，CTA）,是一种新的微创血管成像技术，经周围静脉高速注入碘对比剂后，在靶血管内对比剂充盈的高峰期，对其进行快速容积扫描，然后由计算机后处理软件重建靶血管立体影像的一种血管成像技术。

适用于诊断血管本身的疾病，例如动脉瘤、动静脉畸形、大动脉炎导致的血管狭窄、肺动脉血栓或瘤栓、先天性或动脉硬化性动脉狭窄（例如肾动脉狭窄）等。

也适合显示其他病变对血管的影响，例如肿瘤对血管的包绕、推移和侵犯。

CT只能在每一层图像上断续显示血管，无法全程显示血管的走行和血管的外形，不利于诊断血管的狭窄、扩张、畸形、栓塞、走行异常等病理改变。

CTA以二维或三维的形式整体显示血管的走行与外部形态，可以单独显示血管，也可以与其邻近的解剖结构同时显示；可以根据对比剂充盈的时间差，单独显示动脉血管，也可以动静脉血管同时显示；并且能从不同角度观察，对于诊断各种血管疾病具有较大的优越性。

螺旋CT血管成像操作简便，安全可靠，可作为常规扫描；而常规X线血管造影技术需要动脉插管，创伤较大，接受X 线辐射多，有一定危险性，病人不易接受。

目前，由于CTA的图像质量越来越高，许多血管疾病的诊断性检查CTA已经逐步替代X线血管造影术。

原来被认为在诊断上是高难度的冠状动脉疾病，CTA也正在取代DSA作为首选检查方法应用于临床。

当然，无法进行血管内治疗是目前CTA的不足，小于3毫米的动脉瘤显示能力尚不如DSA，有待于进一步的改进。

可以用于进行CTA检查的CT机器主要有两种：电子束CT(EBCT)和螺旋CT(SCT)。

EBCT的时间分辨力较高，每层的扫描速度可达50ms，可以消除心脏搏动和呼吸运动的伪影，适用于心脏大血管的CTA检查。

近几年螺旋CT得到了飞速发展，多层螺旋CT的出现，使其扫描速度达到甚至超过EBCT，尤其是64层螺旋CT，其单层扫描速度仅有37ms。

2024年CT市场需求分析

2024年CT市场需求分析

2024年CT市场需求分析引言随着医疗技术的不断发展，计算机断层扫描（CT）作为一种重要的医学诊断技术，逐渐成为医疗行业中不可或缺的一环。

本文将对CT市场的需求进行分析，并通过收集和整理相关数据，对市场趋势和发展前景进行评估。

CT行业概述计算机断层扫描技术的应用已经广泛应用于各个医疗机构，包括诊断中心、医院和药店等。

CT技术通过获取人体或物体的横截面图像，为医生提供了更为准确和全面的诊断依据。

随着CT技术的不断进步，其应用范围逐渐扩大，包括神经学、心血管学、肿瘤学等领域。

2024年CT市场需求分析1.市场规模扩大：随着人们对健康的关注度增加，医疗需求不断增长。

CT作为一种重要的诊断工具，其市场需求也随之增加。

根据数据统计，全球CT市场规模在过去几年中每年以5%~7%的速度增长。

2.技术革新驱动需求：CT技术的不断创新和进步为市场需求提供了新的动力。

新一代的CT设备具有更高的分辨率、更快的扫描速度和更低的辐射剂量，使其在诊断过程中更加安全和可靠。

这些技术革新激发了医疗机构对更新设备的需求，推动了市场的增长。

3.人口老龄化带动需求增长：随着世界范围内人口老龄化趋势的加速，疾病诊断和治疗需求不断增加。

老年人群体对CT技术的需求量大，尤其是对常见的疾病如心脑血管疾病和肿瘤的诊断需求增加，进一步推动了CT市场的需求增长。

4.医疗设备更新需求：随着技术的发展，老旧的CT设备逐渐无法满足医生对诊断准确性和效率的要求。

医疗机构需要更新设备以提供更好的服务和诊断结果。

这种设备更新的需求进一步推动了CT市场的发展。

5.医保政策的影响：各国医保政策对医疗设备的购买和使用都有一定的规定。

一些国家通过增加医保覆盖范围、提高医保报销标准等方式，鼓励医疗机构购买先进的CT设备。

这些政策的变化也会对CT市场的需求产生一定的影响。

市场前景评估基于以上需求分析，可以预测CT市场在未来几年内将保持持续增长的趋势。

随着技术的不断进步，CT设备的性能将进一步提升，满足医生和患者对诊断的需求。

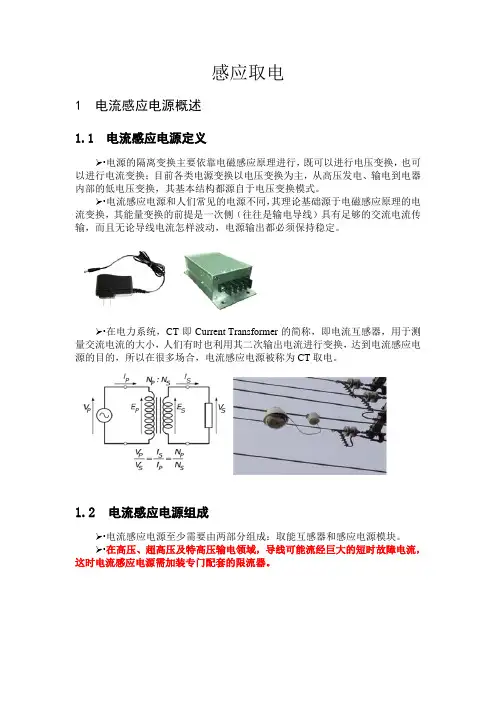

(完整版)CT取电电源技术简介
